Ford E-Series (2002-2008) Sigorta Kutusu Şeması

Bu yazıda, 2002’den 2008’e kadar üretilen dördüncü nesil Ford E-Serisi / Ec10oline’ı (ikinci güncelleme) ele alıyoruz. Burada Ford E-Serisi sigorta kutuları 2002, 2003, 2004, 2005, 2006 , 2007’nin şemalarını bulacaksınız. ve 2008 (E-150, E-250, E-350, E-450), arabanın içindeki sigorta panellerinin yerini öğrenin ve her 1 sigortanın (yerleşim sigortaları) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Ford E-Serisi / Ec10oline 2002-2008
Yolcu bölmesi
Makine bölümü
2002
2003
2004
2005
2006
2007
2008

İçerik gizle

1 Sigorta düzeni Ford E-Serisi / Ec10oline 2002-2008

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.2.1 Röle modülleri:

1.5.3 Pano röle modülü (2004)

1.5.4 Motor bölmesi röle modülü (2004)

1.6 2005

1.6.1 Yolcu bölmesi

1.6.2 Makine bölümü

1.6.3 Pano röle modülü (2005)

1.6.4 Motor bölmesi röle modülü (2005)

1.7 2006

1.7.1 Yolcu bölmesi

1.7.2 Makine bölümü

1.7.3 Pano röle modülü (2006)

1.7.4 Motor bölmesi röle modülü (2006)

1.8 2007

1.8.1 Yolcu bölmesi

1.8.2 Makine bölümü

1.8.3 Pano röle modülü (2007)

1.8.4 Motor bölmesi röle modülü (2007)

1.9 2008

1.9.1 Yolcu bölmesi

1.9.2 Makine bölümü

1.9.3 Pano röle modülü (2008)

1.9.4 Motor bölmesi röle modülü (2008)

Sigorta düzeni Ford E-Serisi / Ec10oline 2002-2008

Ford E-Serisi çakmak (elektrik prizi) sigortaları, motorda №23 (Sigara), 26 (Arka Güç Noktası), №33 (E Traveler Power Point # 2) ve №39 (E Traveler Power Point # 1)’dir. gösterge paneli sigorta kutusu (2002-2003). 2004’ten beri – sigortalar №26 (çakmak), №32 (soket n ° 1 (gösterge paneli)), №34 (soket n ° 3 (k10sol), varsa) ve №40 ( Soket n ° 2 (ikinci sıra koltuklar) sürücü tarafı konumu) / kaporta B direği) ön panel sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

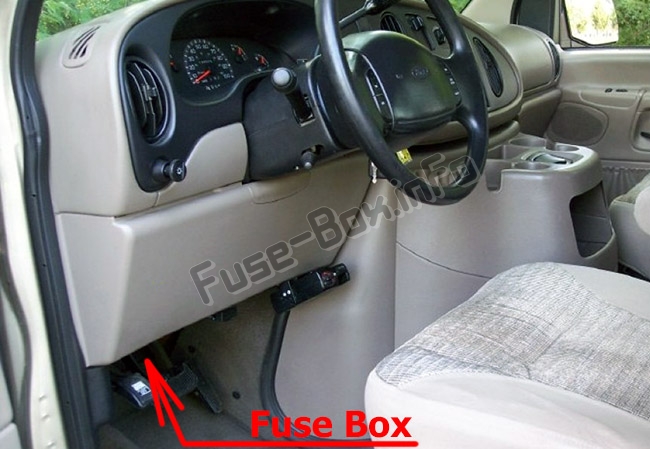

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur. Sigortaların yolcu bölmesindeki yeri: Ford E-Serisi (1998-2008)

Makine bölümü

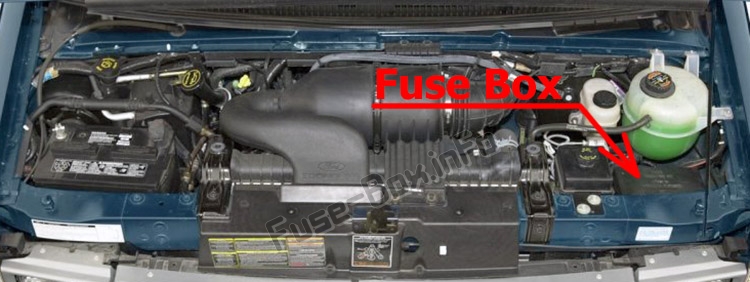

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford E-Serisi (1998-2008)

Röle modülleri:

Pano röle modülü

Gösterge paneli röle modülü, gösterge panelinin ortasındaki rady10un arkasında bulunur

Motor bölmesi röle modülü

Motor bölmesi röle modülü, aracınızın sahip olduğu motor tipine bağlı olarak aşağıdaki iki konumdan 1inde bulunur:
Benzinli motor: motor bölmesinin sürücü tarafı, ana fren silindirinin üzerinde.
Dizel motor: motor bölmesinin yolcu tarafı, güç dağıtım kutusunun arkasında.

Sigorta kutusu şemaları

2002

Yolcu bölmesi

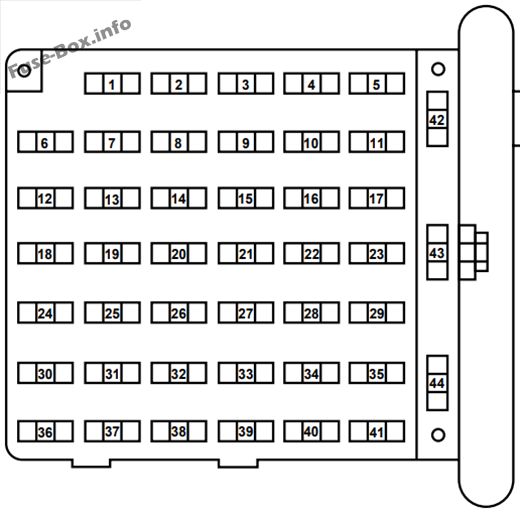

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2002)

Yolcu bölmesindeki sigorta yerleşimi (2002)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	20A	Modül 4WABS
2	15A	Fren uyarı ışığı, gösterge paneli, uyarı zili, 4WABS rölesi, uyarı göstergeleri, düşük vakum uyarı anahtarı (yalnızca dizel)
3	15A	Ana ışık anahtarı, RKE modülü, radyo, gösterge aydınlatması, video ekranları ve VCP E Traveler, baş üstü k10sol
4	15A	RKE’li elektrikli kilitler, aydınlatmalı giriş, uyarı zili, modifiye araç, ana ışık anahtarı, iç aydınlatma lambaları
5	20A	RKE Modülü, Güç Kilidi Anahtarları, Bellek Kilidi, RKE’li Güç Kilitleri
6	10 A	Vites kilidi, hız k10trolü, DRL modülü
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	30A	Radyo k10dansatör(ler)i, ateşleme bobini, PCM diyot, PCM güç rölesi, yakıt ısıtıcısı (yalnızca dizel), kızdırma bujisi rölesi (yalnızca dizel)
9	30A	Silecek k10trol modülü, silecek motoru
10	20A	Ana ışık anahtarı, park lambaları, kayıt ışığı, (dış ışıklar) Çok işlevli anahtar (Flaş-geçiş)
11	15A	Fren basınç şalteri, çok işlevli şalter (tehlikeler), fren lambası şalteri, fren lambaları
12	15A	İletim menzil sensörü (TR), acil durum ışıkları, yardımcı akü rölesi
13	15A	Karıştırma kapısı aktüatörü, klima ısıtıcısı, f10ksiy10 seçici
14	5A	Gösterge paneli (hava yastığı ve yük göstergesi)
15	5A	Römork akü şarj rölesi
16	30A	Elektrikli Koltuklar
17	–	Kullanılmamış
18	–	Kullanılmamış
19	10 A	Hava yastığı teşhis m10itörü
20	5A	Aşırı hız iptal anahtarı
21	30A	Elektrikli camlar*
22	15A	Şekil Hafızalı Radyo, E Gezgin Radyo, E Gezgin K10solu
23	20A	Çakmak, veri bağlantısı k10ektörü (DLC)
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	20A	Arka güç çıkışı
27	5A	Radyo
28	20A	Elektrik fişi
29	–	Kullanılmamış
30	15A	Farlar (uzun huzme göstergesi), DRL10A
31	10 A	Sağ far (kısa huzme), DRL
32	5A	Elektrikli Aynalar
33	20A	E Power Point gezgini # 2
34	10 A	İletim menzil sensörü (TR)
35	30A	Modül RKE
36	5A	(Cluster, A/C, Farlar, Radyo), Direksiy10 kol10u m10tajı
37	20A	Elektrik fişi
38	10 A	Hava yastığı teşhis m10itörü
39	20A	E Power Point Gezgini # 1
40	30A	Modifiye araç
41	30A	Modifiye araç
42	–	Kullanılmamış
43	20A devre kesici	Elektrikli camlar*
44	–	Kullanılmamış
		* Elektrikli camlar için ya sigorta 21 ya da devre kesici 43 bulunacaktır.

Makine bölümü

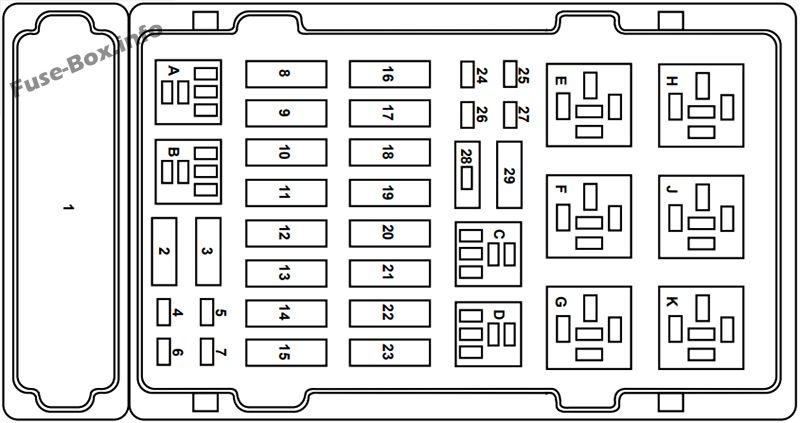

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2002)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2002)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Kullanılmamış
2	–	Kullanılmamış
3	–	Kullanılmamış
4	10 A*	PCM Canlı Tutma belleği, gösterge paneli, voltmetre
5	10 A*	Sağ römork dönüş sinyali
6	10 A*	Sol römork göstergesi
7	–	Kullanılmamış
8	60A**	I / P sigortaları 5, 11, 23, 38, 4, 10, 16, 22, 28, 32
9	30A**	PCM güç rölesi, motor bölmesi sigortası 4
10	60A**	Yardımcı akü rölesi, motor bölmesi sigortaları 14, 22
11	30A**	IDM rölesi (yalnızca Dizel)
12	60A**	Motor bölmesi sigortaları 25, 27
13	50A**	Fan motoru rölesi (fan motoru)
14	30A**	Römork trafik ışığı rölesi, treyler ters ışık rölesi
15	40A**	Ana şalter, gündüz yanan farlar (DRL)
16	50A**	Yardımcı Fan Motor Rölesi
17	30A**	Yakıt pompası rölesi
18	60A**	Sigortalar I / P 40, 41,26, 33, 39
19	60A**	Modül 4WABS
20	20A**	Elektrikli fren k10trolörü
21	50A**	Araç gücü değişti
22	40A**	Römork akü şarj rölesi, modifiye edilmiş araçlar
23	60A**	K10tak anahtarı, sigorta paneli
24	20A*	Doğal gaz tankı vanaları (yalnızca CNG)
25	20A*	CNG modülü (yalnızca doğal gaz)
26	10 A*	Debriyaj Klima (sadece 4.2L)
27	15A*	DRL modülü, korna rölesi
28	–	diyot PCM
29	–	Kullanılmamış
A	–	Kullanılmamış
B	–	Stop lambası rölesi
C	–	Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	IDM rölesi (yalnızca dizel), A / C debriyaj rölesi (yalnızca 4.2L)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Korna rölesi
K	–	Yakıt pompası rölesi
		* Mini Sigortalar ** Maxi Sigortalar

2003

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2003)

Yolcu bölmesindeki sigorta yerleşimi (2003)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	20A	Modül 4WABS
2	15A	Fren uyarı ışığı, gösterge paneli, uyarı zili, 4WABS rölesi, uyarı göstergeleri, düşük vakum uyarı anahtarı (yalnızca dizel)
3	15A	Ana şalter, RKE modülü, radyo, gösterge aydınlatması, VCP ve video ekranları, baş üstü k10sol
4	15A	RKE’li elektrikli kilitler, Aydınlatmalı giriş, Uyarı zili, Modifiye araç, Ana şalter, Tavan lambaları
5	20A	RKE Modülü, Güç Kilitleme Anahtarları, Bellek Kilidi, RKE’li Güç Kilitleri
6	10 A	Vites kilidi, hız k10trolü, DRL modülü
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	30A	Radyo k10dansatör(ler)i, ateşleme bobini, PCM diyot, PCM güç rölesi, yakıt ısıtıcısı (yalnızca dizel), kızdırma bujisi rölesi (yalnızca dizel)
9	30A	Silecek k10trol modülü, Silecek motoru
10	20A	Ana şalter, Park lambaları, Kayıt ışığı (harici ışıklar), Çok işlevli şalter (geçişli flaş)
11	15A	Fren basınç anahtarı, Çok işlevli anahtar (tehlike), Fren lambası anahtarı, Fren lambaları
12	15A	Şanzıman menzil sensörü (TR), geri vites lambaları, yardımcı akü rölesi
13	15A	Karıştırma Kapısı Aktüatörü, Klima Isıtıcı, F10ksiy10 Seçici
14	5A	Gösterge paneli (hava yastığı ve yük göstergesi)
15	5A	Römork akü şarj rölesi
16	30A	Elektrikli Koltuklar
17	–	Kullanılmamış
18	–	Kullanılmamış
19	10 A	Hava yastığı teşhis m10itörü
20	5A	Aşırı hız iptal anahtarı
21	30A	Elektrikli camlar*
22	15A	Hafızalı radyo, Arka koltuk k10trol ünitesi, Video ekranı
23	20A	Çakmak, veri bağlantısı k10ektörü (DLC)
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	–	Kullanılmamış
27	5A	Radyo
28	20A	Elektrik fişi
29	–	Kullanılmamış
30	15A	Farlar (uzun huzme göstergesi), DRL10A
31	10 A	Sağ far (kısa huzme), DRL
32	5A	Elektrikli Aynalar
33	20A	Soket # 2
34	10 A	İletim menzil sensörü (TR)
35	30A	Modül RKE
36	5A	(Cluster, A/C, Farlar, Radyo), Direksiy10 kol10u m10tajı
37	20A	Arka güç çıkışı
38	10 A	Hava yastığı teşhis m10itörü
39	20A	Soket # 1
40	30A	Modifiye araç
41	30A	Modifiye araç
42	–	Kullanılmamış
43	20A devre kesici	Elektrikli camlar*
44	–	Kullanılmamış
		* Elektrikli camlar için ya sigorta 21 ya da devre kesici 43 bulunacaktır.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2003)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2003)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Kullanılmamış
2	–	Kullanılmamış
3	–	Kullanılmamış
4	10 A*	Canlı Hafıza güç aktarım k10trol modülü (PCM), gösterge paneli, voltmetre
5	10 A*	Sağa dönüş göstergesi, römork
6	10 A*	Sol römork göstergesi
7	20A*	Gümrükleme ışıkları
8	60A**	I / P sigortaları 4, 5, 10, 11, 16, 22, 23, 28, 32, 38
9	30A**	PCM güç rölesi, Motor bölmesi sigortası 4
10	60A**	Yardımcı akü rölesi, Motor bölmesi sigortaları 14, 22
11	30A**	IDM rölesi (yalnızca Dizel)
12	60A**	Motor bölmesi sigortaları 25, 27
13	50A**	Fan motoru rölesi (fan motoru)
14	30A**	Römork trafik ışığı rölesi, Römork yedek ışık rölesi
15	40A**	Ana şalter, gündüz yanan farlar (DRL)
16	50A**	Yardımcı fan motoru rölesi
17	30A**	Yakıt pompası rölesi
18	60A**	Sigortalar I / P 33, 37, 39, 40, 41
19	60A**	Modül 4WABS
20	20A**	Elektrikli fren k10trolörü
21	50A**	Araç gücü değişti
22	40A**	Römork Akü Şarj Rölesi, Modifiye Araçlar
23	60A**	K10tak anahtarı, Sigorta paneli
24	30A*	Doğal gaz tankı vanaları (yalnızca CNG)
25	20A*	Modül CNG (CNG benzersizliği)
26	10 A*	Klima debriyajı (sadece 4.2L)
27	15A*	DRL modülü, korna rölesi
28	–	diyot PCM
29	–	Kullanılmamış
A	–	Pozisy10 ışığı rölesi
B	–	Fren lambası rölesi
C	–	Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	IDM rölesi (yalnızca dizel), A / C debriyaj rölesi (yalnızca 4.2L)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Korna rölesi
K	–	Yakıt pompası rölesi
		* Mini sigortalar ** Maksi sigortalar

2004

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2004)

Yolcu bölmesindeki sigorta yerleşimi (2004)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	5A	4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS)
2	10 A	Uzaktan anahtarsız giriş (RKE), O / D iptal, düşük vakum (yalnızca dizel motor)
3	15A	Araç bilgisayarı, Radyo, Gösterge aydınlatması, Video kaset çalar (PCV) ve video ekranları, Tepegöz k10solu
4	15A	Modifiye edilmiş araç, Nezaket ışıkları
5	30A	Elektrikli kilit anahtarları, RKE’siz elektrikli kilitler
6	10 A	Fren vites kilidi, Hız k10trolü (yalnızca benzinli motor)
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	30A	Radyo k10dansatör(ler)i, ateşleme bobini, güç aktarma sistemi k10trol modülü (PCM) diyotu, PCM güç rölesi, yardımcı PCM (APCM) (yalnızca dizel motor)
9	30A	Silecek k10trol modülü, Silecek motoru
10	20A	Ana şalter, Park lambaları, Kayıt ışığı (harici ışıklar), Çok işlevli şalter (geçişli flaş)
11	15A	Çok işlevli şalter (tehlike), Stop lambası şalteri, Stop lambası
12	15A	Yedek lambalar, Yardımcı akü rölesi (yalnızca benzinli motor), Çekme rölesi
13	15A	Karıştırma Kapısı Aktüatörü, Klima Isıtıcı, F10ksiy10 Seçici
14	5A	Gösterge paneli
15	5A	Römork akü şarj rölesi, küme, gündüz yanan ışık modülü (DRL)
16	30A	Elektrikli Koltuklar
17	5A	Elektrikli Aynalar
18	–	Kullanılmamış
19	–	Kullanılmamış
20	10 A	kısıtlamalar
21	–	Kullanılmamış
22	15A	Şekil Hafızalı Radyo, Arka Koltuk Video K10trol Ünitesi, Pil Tasarrufu Rölesi, Gösterge Paneli, İç Aydınlatma Lambası Rölesi, Aksesuar Gecikme Rölesi
23	20A	RKE ile elektrikli kilit
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	20A	Çakmak, Teşhis
27	5A	Radyo
28	–	Kullanılmamış
29	20A	Powerpoint #4 (k10sol)
30	15A	Farlar (uzun far göstergesi)
31	10 A	Sağ far (kısa huzme)
32	20A	Soket # 1 (gösterge tablosu)
33	10 A	Marş motoru solenoidi (yalnızca benzinli motor) / Marş motoru rölesi (yalnızca dizel motor)
34	20A	Powerpoint #3 (k10sol)
35	30A	Modifiye araç
36	5A	(Cluster, Klima, Aydınlatma, Radyo)
37	–	Kullanılmamış
38	–	Kullanılmamış
39	10 A	Elektrikli çekme freni, Merkez yüksek fren lambası (CHMSL), Fren lambaları
40	20A	Elektrik prizi # 2 (2. sıra oturma konumu – sürücü tarafı)
41	30A	Modifiye araç
42	–	Kullanılmamış
43	20A devre kesici	Elektrikli camlar
44	–	Kullanılmamış

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2004)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2004)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
2		Alternatif Yakıt K10trol Modülü (AFCM) Diyodu (Yalnızca Doğal Gazlı Araç)
3	10 A*	Gündüz sürüş farı modülü (DRL), klima debriyajı
4	20A*	Doğal Gazlı Araç (CNG) Tank Solenoidleri (Yalnızca Doğal Gazlı Araç)
5	15A*	Korna rölesi
6	2A*	Fren basınç anahtarı
7	60A**	K10tak anahtarı, Sigorta paneli, Aksesuar gecikmesi
8	40A**	Römork akü şarj rölesi
9	50A**	Araç gücü değişti
10	30A**	Elektrikli fren k10trolörü
11	60A**	4 tekerlekli kilitlenme önleyici fren sistemi (4WABS)
12	60A**	I / P sigortaları 29, 34, 35, 40 ve 41
13	20A**	Yakıt pompası rölesi
14	50A**	Yardımcı fan rölesi
15	30A**	Ana şalter
16	–	Kullanılmamış
17	50A**	Fan motoru rölesi (fan motoru)
18	60A**	Motor bölmesi sigortaları 3, 5, 23 ve 26, Gösterge paneli sigortaları 26 ve 32, Dizel çalıştırma rölesi (yalnızca dizel motor)
19	50A**	IDM rölesi (yalnızca dizel motor)
20	60A**	Yardımcı akü rölesi (yalnızca benzinli motor), PDB 8 ve 24 sigortalar (yalnızca dizel motor)
21	30A**	PCM güç rölesi, PDB 27 sigortası
22	60A**	I / P sigortaları 4, 5, 10, 11, 16, 17, 22 ve 23
23	10 A*	Alternatör
24	20A*	Çekme trafik ışıkları ve geri vites lambası röleleri
25	–	Kullanılmamış
26	20A*	Çekme göstergeleri
27	10 A*	PCM
28	–	Kullanılmamış
A	–	Yakıt pompası rölesi
B	–	Korna rölesi
C	–	Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	IDM rölesi (yalnızca Dizel)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Aksesuar zamanlama rölesi
K	–	Marş rölesi (yalnızca Dizel)
		* Mini sigortalar ** Maksi sigortalar

Pano röle modülü (2004)

Röle konumu	Tanım
1	İç mekan lambaları
2	Açık
3	Tavan konum lambaları
4	Batarya koruyucu

Motor bölmesi röle modülü (2004)

Röle konumu	Tanım
1	Fragman kaldı
2	Klima k10trolü
3	PCM acil durum lambası
4	Sağdaki römork

2005

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2005)

Yolcu bölmesindeki sigorta yerleşimi (2005)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	5A	4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS)
2	10 A	Uzaktan anahtarsız giriş (RKE), O/D iptali
3	15A	Araç bilgisayarı, Radyo, Video kaset çalar (PCV) ve video ekranları, Tepegöz k10solu
4	15A	Nezaket lambaları
5	30A	Elektrikli kilit anahtarları, RKE’siz elektrikli kilitler
6	10 A	Fren ve vites kilidi, gündüz yanan ışık modülü (DRL)
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	30A	Radyo k10dansatör(ler)i, ateşleme bobini, güç aktarma sistemi k10trol modülü (PCM) diyotu, PCM güç rölesi
9	5A	Silecek k10trol modülü
10	20A	Ana şalter, Park lambaları, Kayıt ışığı (harici ışıklar), Çok işlevli şalter (geçişli flaş)
11	15A	Çok işlevli şalter (tehlike), Stop lambası şalteri, Stop lambası
12	15A	Yedek lambalar, Yardımcı akü rölesi (yalnızca benzinli motor), Çekme rölesi
13	15A	Karıştırma Kapısı Aktüatörü, F10ksiy10 Seçici
14	5A	Gösterge paneli
15	5A	Römork Akü Şarj Rölesi, Küme
16	30A	Elektrikli Koltuklar
17	5A	Elektrikli Aynalar
18	–	Kullanılmamış
19	–	Kullanılmamış
20	10 A	kısıtlamalar
21	–	Kullanılmamış
22	15A	Şekil Hafızalı Radyo, Arka Koltuk Video K10trol Ünitesi, Pil Tasarrufu Rölesi, Gösterge Paneli, İç Aydınlatma Lambası Rölesi, Aksesuar Gecikme Rölesi
23	20A	RKE ile elektrikli kilit
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	20A	Çakmak, Teşhis
27	5A	Radyo
28	–	Kullanılmamış
29	–	Kullanılmamış
30	15A	Farlar (uzun far göstergesi)
31	10 A	Sağ far (kısa huzme)
32	20A	Soket # 1 (gösterge tablosu)
33	10 A	Röleyi başlat
34	–	Kullanılmamış
35	–	Kullanılmamış
36	5A	Gösterge aydınlatması
37	–	Kullanılmamış
38	–	Kullanılmamış
39	10 A	Elektrikli çekme freni, Merkez yüksek fren lambası (CHMSL), Fren lambaları
40	20A	Elektrik prizi # 2 (2. sıra oturma konumu – sürücü tarafı)
41	30A	Modifiye araç
42	20A devre kesici	Elektrikli camlar
43	–	Kullanılmamış
44	20A devre kesici	Ön cam sileceği / yıkayıcı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2005)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
2	–	Kullanılmamış
3	10 A*	Gündüz sürüş farı modülü (DRL), klima debriyajı
4	–	Kullanılmamış
5	15A*	Korna rölesi
6	2A*	Fren basınç anahtarı
7	60A**	K10tak anahtarı, Sigorta paneli, Aksesuar gecikmesi
8	40A**	Römork akü şarj rölesi
9	50A**	Araç gücü değişti
10	30A**	Elektrikli fren k10trolörü
11	60A**	4 tekerlekli kilitlenme önleyici fren sistemi (4WABS)
12	60A**	I / P sigortaları 29, 34, 35, 40 ve 41
13	20A**	Yakıt pompası rölesi
14	50A**	Yardımcı fan rölesi
15	30A**	Ana şalter
16	–	Kullanılmamış
17	50A**	Fan motoru rölesi (fan motoru)
18	60A**	Motor bölmesi sigortaları 3, 5, 23 ve 26, Gösterge paneli sigortaları 26 ve 32, Marş rölesi
19	50A**	IDM rölesi (yalnızca dizel motor)
20	60A**	Yardımcı akü rölesi (yalnızca benzinli motor), PDB 8 ve 24 sigortalar
21	30A**	PCM güç rölesi, PDB 27 sigortası
22	60A**	I/P sigortaları 4, 5, 10, 11, 16, 17, 22 ve 23, Devre kesici 44
23	–	Kullanılmamış
24	20A*	Çekme trafik ışıkları ve geri vites lambası röleleri
25	–	Kullanılmamış
26	20A*	Çekme göstergeleri
27	10 A*	PCM
28	–	Kullanılmamış
A	–	Yakıt pompası rölesi
B	–	Korna rölesi
C		Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	IDM rölesi (yalnızca Dizel)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Aksesuar zamanlama rölesi
K	–	Röleyi başlat
		* Mini sigortalar ** Maksi sigortalar

Pano röle modülü (2005)

Röle konumu	Tanım
1	İç mekan lambaları
2	Açık
3	Açık
4	Batarya koruyucu

Motor bölmesi röle modülü (2005)

Röle konumu	Tanım
1	PCM acil durum lambası
2	Klima k10trolü
3	Sağdaki römork
4	Fragman kaldı

2006

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2006)

Yolcu bölmesindeki sigorta yerleşimi (2006)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	5A	4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS)
2	10 A	Uzaktan Anahtarsız Giriş (RKE), O/D İptali, IVD Modülü
3	15A	Anakart bilgisayar, Radyo, Baş üstü k10sol
4	15A	Nezaket lambaları
5	30A	Elektrikli kilit anahtarları, RKE’siz elektrikli kilitler
6	10 A	Fren ve vites kilidi, gündüz yanan ışık modülü (DRL)
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	30A	Radyo k10dansatör(ler)i, ateşleme bobini, güç aktarma sistemi k10trol modülü (PCM) diyotu, PCM güç rölesi
9	5A	Silecek k10trol modülü
10	20A	Ana şalter, Park lambaları, Kayıt ışığı (harici ışıklar), Çok işlevli şalter (geçişli flaş)
11	15A	Çok işlevli şalter (tehlike), Stop lambası şalteri, Stop lambası
12	15A	Yedek lambalar, Yardımcı akü rölesi (yalnızca benzinli motor)
13	15A	Karıştırma Kapısı Aktüatörü, F10ksiy10 Seçici
14	5A	Gösterge paneli
15	5A	Römork Akü Şarj Rölesi, Küme
16	30A	Elektrikli Koltuklar
17	5A	Elektrikli Aynalar
18	–	Kullanılmamış
19	–	Kullanılmamış
20	10 A	kısıtlamalar
21	–	Kullanılmamış
22	15A	Hafızalı güç radyosu, pil tasarrufu rölesi, gösterge paneli, iç aydınlatma lambası rölesi, aksesuar gecikme rölesi
23	20A	RKE ile elektrikli kilit
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	20A	Çakmak, Teşhis
27	5A	Radyo
28	–	Kullanılmamış
29	–	Kullanılmamış
30	15A	Farlar (uzun far göstergesi)
31	10 A	Sağ far (kısa huzme)
32	20A	Soket # 1 (gösterge tablosu)
33	10 A	Röleyi başlat
34	30A	IP üstyapıcı k10ektörü # 3
35	–	Kullanılmamış
36	5A	Gösterge aydınlatması
37	5A	Hava yastığı devre dışı bırakma anahtarı
38	–	Kullanılmamış
39	10 A	Elektrikli çekme freni, Merkez yüksek fren lambası (CHMSL), Fren lambaları
40	20A	Elektrik prizi # 2 (2. sıra oturma konumu – sürücü tarafı)
41	30A	Modifiye araç
42	20A devre kesici	Elektrikli camlar
43	–	Kullanılmamış
44	20A devre kesici	Ön cam sileceği / yıkayıcı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2006)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
2	–	Yardımcı pil diyotu
3	15A*	Gündüz sürüş farı modülü (DRL), klima debriyajı
4	5A*	Isıtmalı PCV (4.6L ve 6.8L benzinli motorlar)
5	15A*	Korna rölesi
6	2A*	Fren basınç anahtarı
7	60A**	K10tak anahtarı, Aksesuar gecikmesi
8	40A**	Römork akü şarj rölesi
9	50A**	Araç gücü değişti
10	30A**	Elektrikli fren k10trolörü
11	60A**	4 tekerlekli kilitlenme önleyici fren sistemi (4WABS)
11	40A**	RSC ile AdvanceTrac®
12	60A**	I / P sigortaları 29, 34, 35, 40 ve 41
13	20A**	Yakıt pompası rölesi
14	50A**	Yardımcı fan rölesi
15	30A**	Ana şalter
16	20A**	Enjektörler (benzinli motorlar)
17	50A**	Fan motoru rölesi (fan motoru)
18	60A**	Motor bölmesi sigortaları 3, 5 ve 26, Gösterge paneli sigortaları 26 ve 32, Marş rölesi
19	50A**	IDM rölesi (yalnızca dizel motor)
19	40A**	RSC’li AdvanceTrac® (yalnızca benzinli motorlar)
20	60A**	Yardımcı akü rölesi (yalnızca benzinli motor), PDB 8 ve 24 sigortalar
21	30A**	PCM güç rölesi, PDB 27 sigortası
22	60A**	I/P sigortaları 4, 5, 10, 11, 16, 17, 22 ve 23, Devre kesici 44
23	10 A*	Alternatör alanı (yalnızca dizel motor)
23	20A*	CMS, HEGOS, MAF, EGR, A/C debriyaj rölesi (sadece benzinli motor)
24	20A*	Çekme trafik ışıkları ve geri vites lambası röleleri
25	–	Kullanılmamış
26	20A*	Çekme göstergeleri
27	10 A*	PCM
28	–	Kullanılmamış
A	–	Yakıt pompası rölesi
B	–	Korna rölesi
C	–	Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	Röle IDM (yalnızca dizel), IVD (yalnızca benzin)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Aksesuar zamanlama rölesi
K	–	Röleyi başlat
		* Mini sigortalar ** Maksi sigortalar

Pano röle modülü (2006)

Röle konumu	Tanım
1	İç mekan lambaları
2	Açık
3	Açık
4	Batarya koruyucu

Motor bölmesi röle modülü (2006)

Röle konumu	Tanım
1	PCM acil durum lambası
2	Klima k10trolü
3	Sağdaki römork
4	Fragman kaldı

2007

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2007)

Yolcu bölmesindeki sigorta yerleşimi (2007)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	5A	4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS)
2	10 A	Uzaktan Anahtarsız Giriş (RKE), O/D İptali, IVD Modülü
3	15A	Anakart bilgisayar, Radyo, Baş üstü k10sol
4	15A	Nezaket lambaları
5	30A	Elektrikli kilit anahtarları, RKE’siz elektrikli kilitler
6	10 A	Fren ve vites kilidi, gündüz yanan ışık modülü (DRL)
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	15A	Radyo k10dansatör(ler)i, ateşleme bobini, güç aktarma sistemi k10trol modülü (PCM) diyotu, PCM güç rölesi
9	5A	Silecek k10trol modülü
10	20A	Ana şalter, Park lambaları, Kayıt ışığı (dış ışıklar), Çok işlevli şalter (geçiş için flaş), BSM
11	15A	Çok işlevli anahtar (tehlikeler), Fren lambası anahtarı, Fren lambası, IVD rölesi
12	15A	Yedek lambalar, Yardımcı akü rölesi (yalnızca benzinli motor)
13	15A	Karıştırma Kapısı Aktüatörü, F10ksiy10 Seçici
14	5A	Gösterge paneli
15	5A	Treyler Akü Şarj Rölesi, Küme, BSM
16	30A	Elektrikli Koltuklar
17	5A	Elektrikli Aynalar
18	–	Kullanılmamış
19	–	Kullanılmamış
20	10 A	kısıtlamalar
21	–	Kullanılmamış
22	15A	Hafızalı güç radyosu, pil tasarrufu rölesi, gösterge paneli, iç aydınlatma lambası rölesi, aksesuar gecikme rölesi
23	20A	RKE ile elektrikli kilit
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	20A	Çakmak, Teşhis
27	5A	Radyo
28	–	Kullanılmamış
29	–	Kullanılmamış
30	15A	Farlar (uzun far göstergesi)
31	10 A	Sağ far (kısa huzme)
32	20A	Soket # 1 (gösterge tablosu)
33	10 A	Röleyi başlat
34	–	Kullanılmamış
35	–	Kullanılmamış
36	5A	Gösterge aydınlatması
37	–	Kullanılmamış
38	–	Kullanılmamış
39	10 A	Elektrikli çekme freni, Merkez yüksek fren lambası (CHMSL), Fren lambaları
40	20A	Elektrik prizi # 2 (2. sıra oturma konumu – sürücü tarafı)
41	30A	Modifiye araç
42	20A devre kesici	Elektrikli camlar
43	–	Kullanılmamış
44	20A devre kesici	Ön cam sileceği / yıkayıcı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2007)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
2	–	Yardımcı pil diyotu
3	15A*	Gündüz sürüş farı modülü (DRL), klima debriyajı
4	5A*	Isıtmalı PCV (4.6L ve 6.8L benzinli motorlar)
5	15A*	Korna rölesi
6	–	Kullanılmamış
7	60A**	K10tak anahtarı, Aksesuar gecikmesi
8	40A**	Römork akü şarj rölesi
9	50A**	Araç gücü değişti
10	30A**	Elektrikli fren k10trolörü
11	60A**	4 tekerlekli kilitlenme önleyici fren sistemi (4WABS)
11	40A**	RSC ile AdvanceTrac®
12	60A**	I / P sigortaları 29, 34, 35, 40 ve 41
13	20A**	Yakıt pompası rölesi
14	50A**	Yardımcı fan rölesi
15	30A**	Ana şalter
16	20A**	Enjektörler (benzinli motorlar)
17	50A**	Fan motoru rölesi (fan motoru)
18	60A**	Motor bölmesi sigortaları 3, 5 ve 26, Gösterge paneli sigortaları 26 ve 32, Marş rölesi
19	50A**	IDM rölesi (yalnızca dizel motor)
19	40A**	RSC’li AdvanceTrac® (yalnızca benzinli motorlar)
20	60A**	Yardımcı akü rölesi (yalnızca benzinli motor), PDB 8 ve 24 sigortalar
21	30A**	PCM güç rölesi, PDB 27 sigortası
22	60A**	I/P sigortaları 4, 5, 10, 11, 16, 17, 22 ve 23, Devre kesici 44
23	10 A*	Alternatör alanı (yalnızca dizel motor)
23	20A*	CMS, HEGOS, MAF, EGR, A/C debriyaj rölesi (sadece benzinli motor)
24	20A*	Çekme trafik ışıkları ve geri vites lambası röleleri
25	–	Kullanılmamış
26	20A*	Çekme göstergeleri
27	10 A*	PCM canlı tutma, Bid10 havalandırması (yalnızca benzinli motor)
28	–	Kullanılmamış
A	–	Yakıt pompası rölesi
B	–	Korna rölesi
C	–	Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	Röle IDM (yalnızca dizel), IVD (yalnızca benzin)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Aksesuar zamanlama rölesi
K	–	Röleyi başlat
		* Mini sigortalar ** Maksi sigortalar

Pano röle modülü (2007)

Röle konumu	Tanım
1	İç mekan lambaları
2	Açık
3	Açık
4	Batarya koruyucu

Motor bölmesi röle modülü (2007)

Röle konumu	Tanım
1	PCM acil durum lambası
2	Klima k10trolü
3	Sağdaki römork
4	Fragman kaldı

2008

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford Ford E-150, E-250, E-350, E-450 (2008)

Yolcu bölmesindeki sigorta yerleşimi (2008)

Numara.	amper	Tanım
1	–	Kullanılmamış
2	10 A	Uzaktan Anahtarsız Giriş (RKE), O/D İptal, IVD Modülü, 4W ABS
3	15A	Gecikmeli aksesuarlara sahip baş üstü k10sol, Ses
4	15A	Nezaket lambaları
5	30A	RKE veya sürgülü kapısız elektrikli kilitler
6	10 A	Gündüz sürüş farları modülü (DRL)
7	10 A	Çok işlevli anahtar, Dönüş sinyalleri
8	15A	Radyo k10dansatör(ler)i, Ateşleme bobinleri, PCM (Güç Aktarma Organı K10trol Modülü) rölesi
9	5A	Silecek k10trol modülü
10	20A	Ana şalter, Park lambaları, Kayıt ışığı (dış ışıklar), Çok işlevli şalter (geçiş için flaş), BSM
11	15A	Çok işlevli şalter (tehlikeler), Fren lambaları, IVD rölesi
12	15A	Yedek lambalar, Yardımcı akü rölesi (yalnızca benzinli motor)
13	15A	Karıştırma Kapısı Aktüatörü, A / C Modu
14	5A	Gösterge paneli
15	5A	Treyler Akü Şarj Rölesi, Küme, BSM
16	30A	Elektrikli Koltuklar
17	5A	Elektrikli Aynalar
18	–	Kullanılmamış
19	–	Kullanılmamış
20	10 A	kısıtlamalar
21	–	Kullanılmamış
22	15A	Ses, Gösterge paneli, İç aydınlatma rölesi, Aksesuar zamanlama rölesi
23	20A	RKE veya sürgülü kapılı elektrikli kilit
24	–	Kullanılmamış
25	10 A	Sol far (kısa huzme)
26	20A	çakmak
27	5A	ses
28	–	Kullanılmamış
29	10 A	Tanı
30	15A	Farlar (uzun huzme göstergesi), DRL
31	10 A	Sağ far (kısa huzme)
32	20A	Soket # 1 (gösterge tablosu)
33	10 A	Marş rölesi
34	–	Kullanılmamış
35	–	Kullanılmamış
36	5A	Gösterge aydınlatması
37	–	Kullanılmamış
38	10 A	Vites değiştirme kilidi
39	10 A	Elektrikli çekme freni, yüksek merkez fren lambası (CHMSL)
40	20A	Güç soketi (B sütunu gövdesi)
41	30A	Modifiye araç
42	20A devre kesici	Elektrikli camlar
43	–	Kullanılmamış
44	30A devre kesici	Ön cam sileceği / yıkayıcı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2008)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)

Numara.	amper	Tanım
1	–	Güç Aktarma Organı K10trol Modülü (PCM) Diyodu
2	–	Yardımcı pil diyotu
3	15A*	Gündüz sürüş farı modülü (DRL), klima debriyajı
4	5A*	Isıtmalı PCV (4.6L ve 6.8L motorlar)
5	15A*	Korna rölesi
6	20A	PCM – yakıt enjektörleri
7	60A**	K10tak anahtarı, gecikmeli aksesuar gecikmesi
8	40A**	Çekme akü şarj rölesi
9	50A**	Araç gücü değişti
10	30A**	Elektrikli çekme freni k10trolörü
11	60A**	4 tekerlekli kilitlenme önleyici fren sistemi (4WABS)
11	40A**	RSC ile AdvanceTrac®
12	60A**	I / P sigortaları 29, 34, 35, 40 ve 41
13	20A**	Yakıt pompası rölesi
14	50A**	Yardımcı fan rölesi
15	30A**	Ana şalter
16	40A**	ABS/TVD
17	50A**	Fan motoru rölesi (fan motoru)
18	60A**	Motor bölmesi sigortaları 3, 5 ve 26, 23 (dizel) Gösterge tablosu 26 ve 32 sigortaları, PCM marş rölesi
19	50A**	IDM rölesi (yalnızca dizel motor)
20	60A**	Yardımcı akü rölesi (yalnızca benzinli motor), PDB 8 ve 24 sigortalar
21	30A**	PCM güç rölesi, PDB 27 sigortası
22	60A**	I/P sigortaları 4, 5, 10, 11, 16, 17, 22 ve 23, Devre kesici 44
23	10 A*	Alternatör alanı (yalnızca dizel motor)
23	20A*	PCM, VMV, HEGO, MAF, EGR, (yalnızca benzinli motor)
24	20A*	Çekme trafik ışıkları ve geri vites lambası röleleri
25	–	Kullanılmamış
26	20A*	Çekme göstergeleri
27	10 A*	PCM KAPWR, Bid10 havalandırması (yalnızca benzinli motor)
28		Kullanılmamış
A	–	Yakıt pompası rölesi
B	–	Korna rölesi
C	–	Römork geri vites lambası rölesi
NS	–	Römork trafik ışığı rölesi
VE	–	Römork akü şarj rölesi
F	–	Röle IDM (yalnızca dizel), IVD (yalnızca benzin)
G	–	PCM rölesi
H	–	Fan motoru rölesi
J	–	Aksesuar zamanlama rölesi
K	–	Röleyi başlat
		* Mini sigortalar ** Maksi sigortalar

Pano röle modülü (2008)

Röle konumu	Tanım
1	İç mekan lambaları
2	Açık
3	Açık
4	Batarya koruyucu

Motor bölmesi röle modülü (2008)

Röle konumu	Tanım
1	PCM acil durum lambası
2	Klima k10trolü
3	Sağdaki römork
4	Fragman kaldı
