Ford E-Serisi / Ec10oline 1998-2001 Sigorta Düzenlemesi
Yolcu bölmesi sigorta kutusu

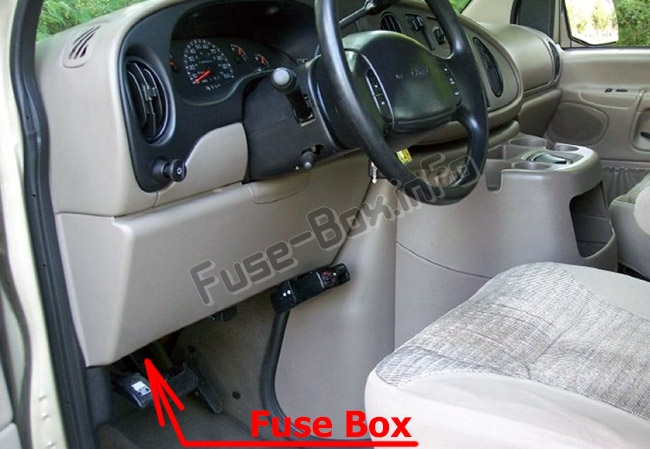

Sigorta kutusu konumu
Direksiy10 simidinin altında ve solunda, fren pedalı seviyesinde bulunur.

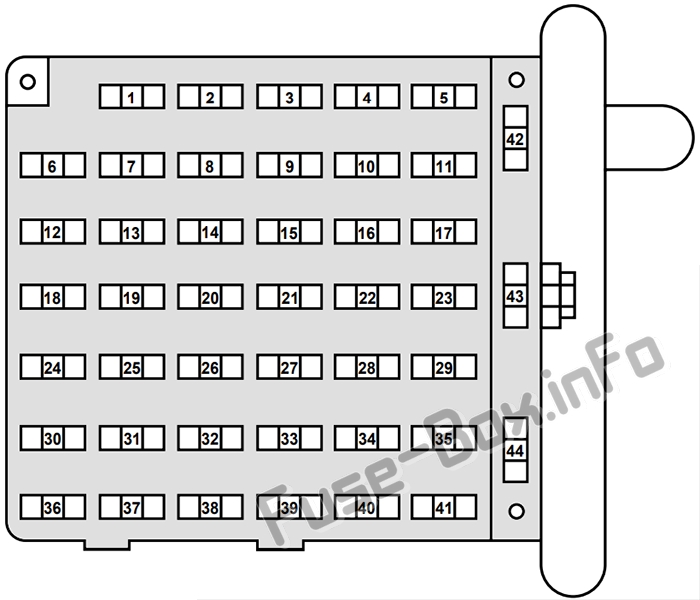

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | 1998-1999 : Modül RABS/4WABS 2000-2001 : Modül 4WABS |
| 2 | 15A | 1998-2000: Fren Uyarı Diyodu / Direnci, Gösterge Kümesi, Zil Uyarısı, 4WABS Rölesi, Uyarı Göstergeleri 2001: Uyarı Fren Lambası , Gösterge Kümesi, Zil Uyarısı, 4WABS rölesi, uyarı göstergeleri, Düşük anahtar Yüksüz uyarısı (yalnızca Dizel) |
| 3 | 15A | 1998-2000: Ana ışık anahtarı, RKE modülü, Radyo 2001: Ana ışık anahtarı, RKE modülü, radyo, gösterge ışıkları, E Traveler VCP ve video ekranı |
| 4 | 15A | RKE’li Elektrikli Kilitler, Aydınlatmalı Giriş, Uyarı Zili, Modifiye Araç, Elektrikli Aynalar, Ana Işık Anahtarı, İç Aydınlatma Işıkları |
| 5 | 20A | RKE Modülü, Güç Kilidi Anahtarları, Bellek Kilidi, RKE’li Güç Kilitleri |
| 6 | 10 A | Vites kilidi, hız k10trolü, DRL modülü |
| 7 | 10 A | Çok işlevli anahtar, Dönüş sinyalleri |
| 8 | 30A | Radyo k10dansatör(ler)i, ateşleme bobini, PCM diyot, PCM güç rölesi, yakıt ısıtıcısı (yalnızca dizel), kızdırma bujisi rölesi (yalnızca dizel) |
| 9 | 30A | Silecek k10trol modülü, silecek motoru |
| 10 | 20A | 1998-2000: Ana ışık anahtarı (harici lambalar) Çok işlevli anahtar (Flaş-geçiş) 2001: Ana ışık anahtarı, Park lambaları, Kayıt lambası, (Harici lambalar) Çok işlevli anahtar (Flaş-geçiş) |
| 11 | 15A | Fren basınç anahtarı, çok işlevli anahtar (tehlikeler), RABS, fren pedalı konum anahtarı |
| 12 | 15A | 1998-2000: İletim menzil sensörü (TR), yardımcı akü rölesi 2001: İletim menzil sensörü (TR), acil durum lambaları, yardımcı akü rölesi |
| 13 | 15A | 1998-2000: Karıştırma kapısı aktüatörü, f10ksiy10 seçim anahtarı 2001: Karıştırma kapısı aktüatörü, A / C ısıtıcı, f10ksiy10 seçim anahtarı |
| 14 | 5A | Gösterge paneli (hava yastığı ve yük göstergesi) |
| 15 | 5A | Römork akü şarj rölesi |
| 16 | 30A | Elektrikli Koltuklar |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 10 A | Hava yastığı teşhis m10itörü |
| 20 | 5A | Aşırı hız iptal anahtarı |
| 21 | 30A | Elektrikli camlar |
| 22 | 15A | 1998-2000 : Memory Power Radyo 2001 : Memory Power Radyo, E Gezgin Radyo |
| 23 | 20A | Çakmak, veri bağlantısı k10ektörü (DLC) |
| 24 | 5A | 1998-1999: Işık giriş modülü 2000-2001: Kullanılmıyor |
| 25 | 10 A | Sol far (kısa huzme) |
| 26 | 20A | 1998-2000: Kullanılmıyor 2001: Arka elektrik prizi |
| 27 | 5A | Radyo |
| 28 | 25A | Elektrik fişi |
| 29 | – | Kullanılmamış |
| 30 | 15A | Farlar (uzun huzme göstergesi), DRL |
| 31 | 10 A | Sağ far (kısa huzme), DRL |
| 32 | 5A | 1998-1999: Kullanılmıyor 2000-2001: Elektrikli aynalar |
| 33 | 20A | 1998-2000: Kullanılmıyor 2001: E Gezgin Güç Noktası # 2 |
| 34 | 10 A | İletim menzil sensörü (TR) |
| 35 | 30A | 1998-1999: Kullanılmıyor 2000-2001: RKE modülü |
| 36 | 5A | (Cluster, A/C, Farlar, Radyo), Direksiy10 kol10u m10tajı |
| 37 | 20A | 1998-2000: Kullanılmıyor 2001: Elektrik prizi |
| 38 | 10 A | Hava yastığı teşhis m10itörü |
| 39 | 20A | 1998-2000: Kullanılmıyor 2001: E Traveler Power Point # 1 |
| 40 | 30A | Modifiye araç |
| 41 | 30A | Modifiye araç |
| 42 | – | Kullanılmamış |
| 43 | 20A devre kesici | Elektrikli camlar |
| 44 | – | Kullanılmamış |
Motor bölmesi sigorta kutusu

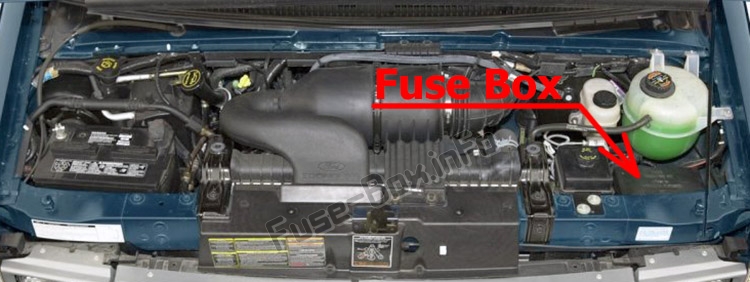

Sigorta kutusu konumu
Elektrik dağıtım kutusu motor bölmesinde bulunur.

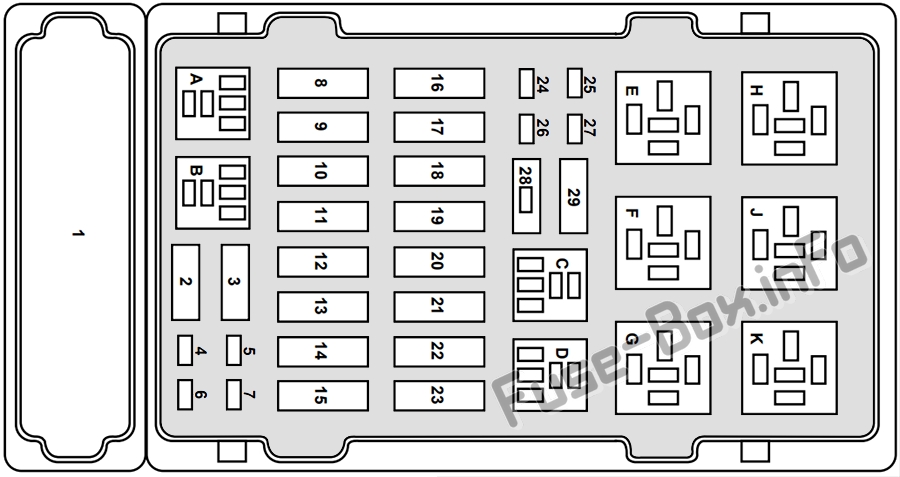

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 10 A | 1998-2000: PCM canlı tutma belleği, gösterge paneli 2001: PCM canlı tutma belleği, gösterge paneli, voltmetre |
| 5 | 10 A | Sağ römork dönüş sinyali |
| 6 | 10 A | Sol römork göstergesi |
| 7 | – | Kullanılmamış |
| 8 | 60A | I / P sigortaları 5, 11, 23, 38, 4, 10, 16, 22, 28, 32 (2001) |
| 9 | 30A | PCM güç rölesi, motor bölmesi sigortası 4 |
| 10 | 60A | Yardımcı akü rölesi, motor bölmesi sigortaları 14, 22 |
| 11 | 30A | IDM Röle |
| 12 | 60A | 1998-2000: Motor bölmesi sigortaları 26, 27 2001: Motor bölmesi sigortaları 25, 27 |
| 13 | 50A | Fan motoru rölesi (fan motoru) |
| 14 | 30A | Römork trafik ışığı rölesi, treyler ters ışık rölesi |
| 15 | 40A | 1998-2000: Ana ışık anahtarı 2001: Ana ışık anahtarı, Gündüz sürüş farları (DRL) |
| 16 | 50A | 1998-2000: RKE modülü, yardımcı fan motoru rölesi 2001: Yardımcı fan motoru rölesi |
| 17 | 30A | 1998-2000: Yakıt pompası rölesi, IDM (Dizel) 2001: Yakıt pompası rölesi |
| 18 | 60A | 1998-2000: Sigortalar I / P 40, 41 2001: Sigortalar I / P 40, 41, 26, 33, 39 |
| 19 | 60A | Modül 4WABS |
| 20 | 20A | Elektrikli fren k10trolörü |
| 21 | 50A | Araç gücü değişti |
| 22 | 40A | Römork akü şarj rölesi (sadece modifiye araçlar) |
| 23 | 60A | K10tak anahtarı |
| 24 | – | Kullanılmamış |
| 25 | 20A | CNG modülü (yalnızca doğal gaz) |
| 26 | 10 A | 1998-2000: Jeneratör / Voltaj regülatörü (yalnızca Dizel) 2001: A / C kavraması (yalnızca 4.2L) |
| 27 | 15A | DRL modülü, korna rölesi |
| 28 | – | diyot PCM |
| 29 | – | Kullanılmamış |
| A | – | Kullanılmamış |
| B | – | 1998-2000: Kullanılmıyor 2001: Fren lambası rölesi |
| C | – | 1998-2000: Kullanılmıyor 2001: Fren lambası rölesi |
| NS | – | Römork trafik ışığı rölesi |
| VE | – | Römork akü şarj rölesi |
| F | – | 1998-2000: IDM Rölesi 2001: IDM Rölesi (yalnızca Dizel), A / C Debriyaj Rölesi (yalnızca 4.2L) |
| G | – | PCM rölesi |
| H | – | Fan motoru rölesi |
| J | – | Korna rölesi |
| K | – | 1998-2000: Yakıt pompası rölesi, IDM rölesi (Dizel) 2001: Yakıt pompası rölesi |
