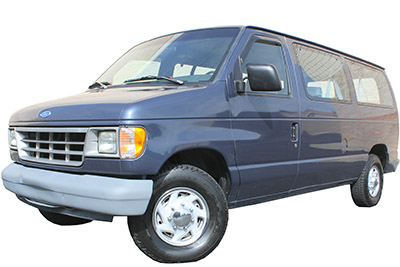

Bu yazıda, 1992’den 1996’ya kadar üretilen dördüncü nesil Ford E-Serisi / Ec10oline / Club Wag10’u (yenilemeden önce) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Ford E-Serisi / Ec10oline / Club Wag10 1993-1996
İç sigorta kutusu

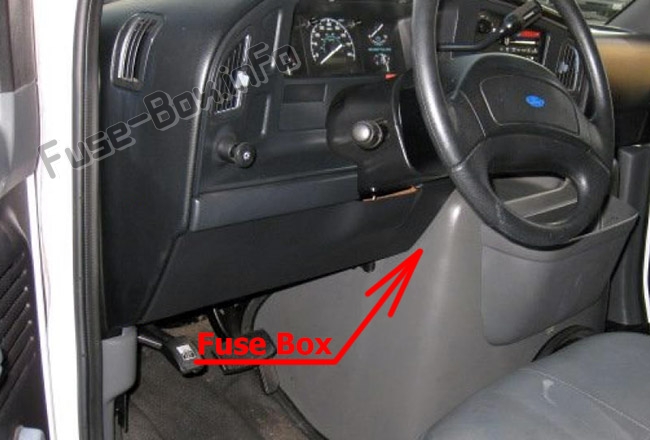

Sigorta kutusu konumu
Sigorta paneline direksiy10 kol10undaki alt açıklıktan erişebilirsiniz. Hızlı serbest bırakma klipslerini kullanarak kapağı çıkarın.

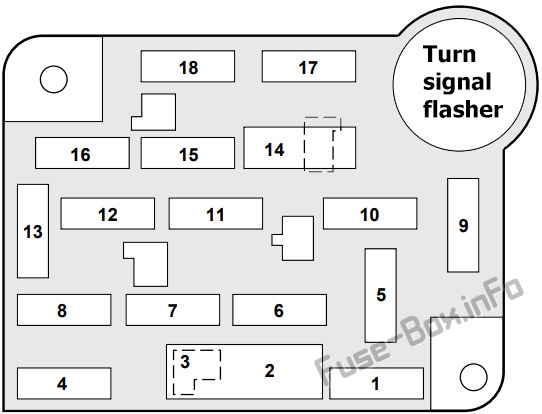

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15A | Fren basınç anahtarı; DLC; PSOM; Hız k10trolü; Dur / tehlike / yanıp sönen ışık |
| 2 | 30A | Silecek k10trol modülü; Silecek motoru |
| 3 | – | Kullanılmamış |
| 4 | 20A | Geçiş için flaş; Gösterge aydınlatması; Kayıt lambaları; Farlar ve park lambaları |
| 5 | 15A | hava yastığı modülü; Yardımcı akü rölesi; Acil durum ışıkları; Gündüz sürüş farları modülü (DRL); Tehlike ışıkları; Vites kilidi aktüatörü; Şanzıman k10trol anahtarı; lambaları aç |
| 6 | 20A | Aksesuar musluk; Hırsızlığa karşı koruma modülü; Işıklı giriş; Uzaktan anahtarsız giriş modülü; Hız k10trolü; Römork akü şarj rölesi |
| 7 | 10 A | Hırsızlığa karşı koruma modülü; İletim aralığı sensörü; Park / boş konum anahtarı; Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | 15A | Hırsızlık önleme göstergesi; Nezaket ışık anahtarı; Kubbe / harita lambası; Işıklı giriş; Güç Aynaları ; Radyo belleği; Uzaktan anahtarsız giriş modülü; Vizör lambaları |
| 9 | 15A | Klima anahtarı |
| 10 | 25A | çakmak; Amplifikatör; Arka güç çıkışı |
| 11 | 15A | Far anahtarı; Radyo |
| 12 | 20A devre kesici | Hırsızlığa karşı koruma modülü; Elektrikli kapı kilitleme; Bellek kilidi modülü |
| 13 | 5A | Gösterge paneli aydınlatma lambaları |
| 14 | 20A devre kesici | Elektrikli camlar |
| 15 | 20A | Modül hava yastığı |
| 16 | 30A | Araç gücü değişti; Elektrikli bel koltukları |
| 17 | 20A | Programlanabilir Hız Göstergesi / Kilometre Sayacı Modülü (PSOM); Arka Kilitlenmeyi Önleyici Fren Sistemi (RABS) |
| 18 | 15A | Gösterge paneli uyarı ışıkları; Uyarı zili |
Motor bölmesi sigorta kutusu

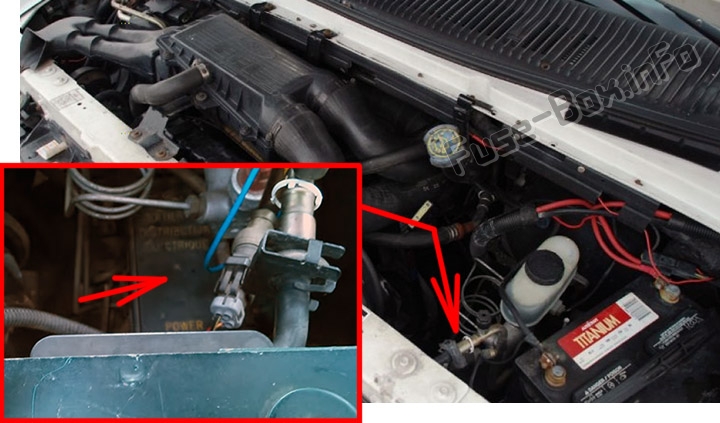

Sigorta kutusu konumu
Aşağıda, pilin yanında bulunur.

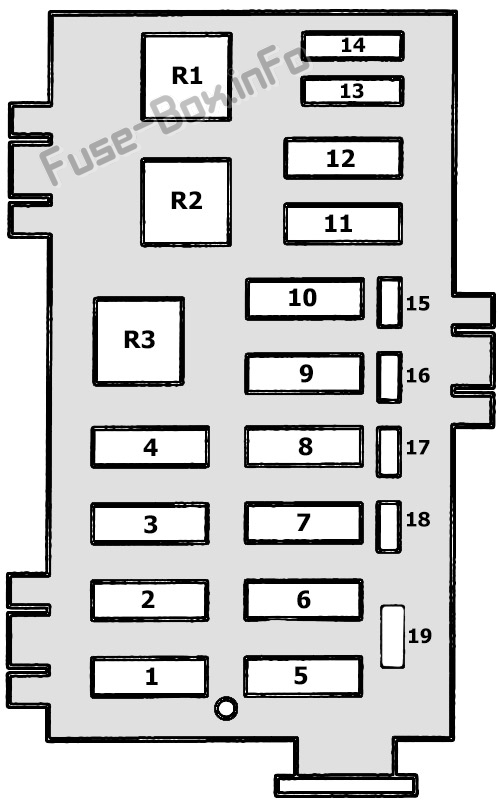

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 50A | NS. Klima ve ısıtma, uzaktan anahtarsız giriş modülü |
| 2 | 50A | Araç gücü değişti |
| 3 | 30A | Güç aktarma sistemi k10trol modülü |
| 4 | 20A | Elektrikli fren |
| 5 | 50A | Sürücü koltuğu ve elektrikli bel desteği |
| 6 | 60A | Ön klima ve fan motoru, çakmak |
| 7 | 60A | K10tak anahtarı |
| 8 | 30A | Yakıt pompası (yalnızca benzinli motor) |
| 9 | 40A | Çekme aküsünün şarj edilmesi |
| 10 | 30A | Çekme için koşu ve acil durum lambaları |
| 11 | 60A | Kapalı sigorta paneli, IP, far anahtarı |
| 12 | 60A | Römork ve Yardımcı Pil güç rölesi |
| 13 | 30A | Ateşleme sistemi, gösterge paneli, PCM güç rölesi, PIA motoru (dizel), ABS rölesi |
| 14 | 60A | karın kasları |
| 15 | 15A | korna çalmak |
| 16 | 10 A | Çekme yarış lambaları |
| 17 | 10 A | Dönüş Sinyali / Çekici Durdurucu – Sol |
| 18 | 10 A | Dönüş Sinyali / Römork Çekme Durağı – Sağ |
| 19 | – | Takılabilir diyot |
| 15A | Kaputun altındaki lamba | |
| R1 | ABS rölesi | |
| R2 | Yakıt pompası rölesi (benzin) veya IDM rölesi (dizel) | |
| R3 | PCM rölesi |
Ek sigortalar
| Alan | Koruma türü | Korumalı devre |
|---|---|---|
| Marş rölesi | 14 gauge sigorta bağlantısı | Sağ banka kızdırma bujisi |
| Marş rölesi | 14 gauge sigorta bağlantısı | Kızdırma bujisi sol banka |
| Marş rölesi | 18 gauge sigorta bağlantısı | Alternatör |
| Marş rölesi | 12 Ölçer Sigorta Bağlantısı (2) | Alternatör |
| Marş rölesi | 16 gauge 20 gauge sigorta bağlantısı | Relais PCM dizel/KAM |
