Sigorta düzeni Ford C-MAX Hybrid / C-MAX Energi 2012-2018
Çakmak
Sigorta kutusu konumu

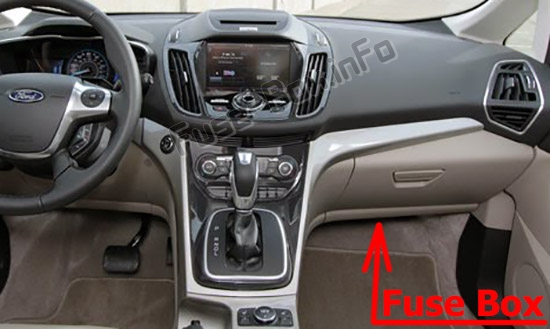

Yolcu bölmesi
Sigorta paneli, torpido gözünün sağ tarafında bulunur (torpido gözünün altını çıkarın).

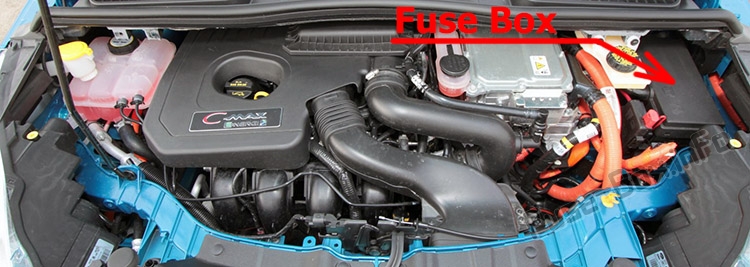

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.

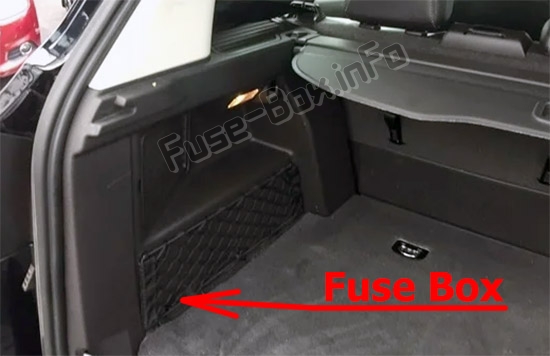

Bagaj bölmesi
Sigorta paneli, bagaj bölmesinde sol tekerlek davlumbazının arkasında bulunur.
Ön sigorta kutuları
Aracınız, elektrik dağıtım kutusuna bağlı 1 ön sigorta kutusu ile d10atılmıştır.
Aracınızın arkasındaki 12 voltluk akü terminaline bağlı ikinci 1 ön sigorta kutusu vardır. Yüksek akım sigortaları içerirler. Bu sigortalardan herhangi 1ini değiştirmeniz gerekirse, yetkili 1 bayiye danışın.
Sigorta kutusu şemaları
2013
Yolcu bölmesi

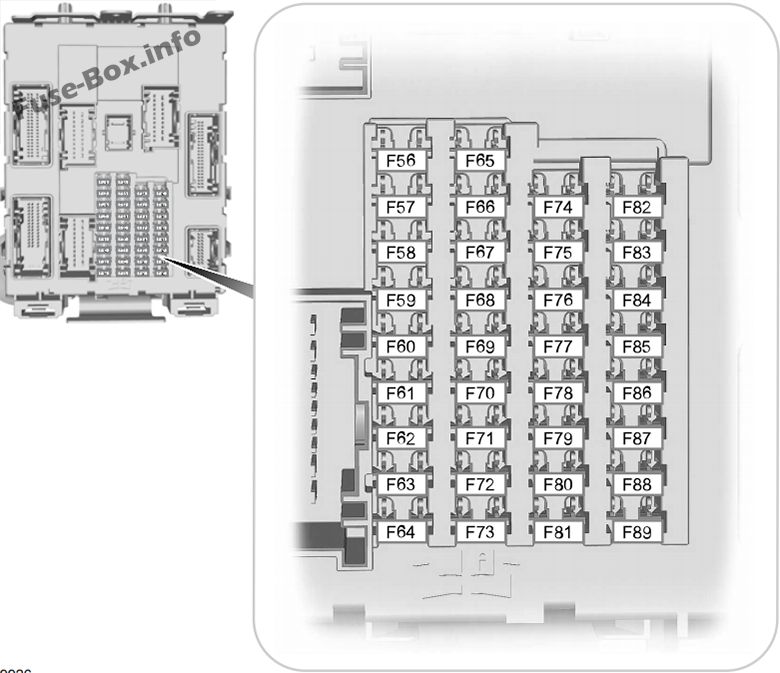

Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 56 | 20A | Yakıt pompası kaynağı |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5A | Pasif hırsızlık önleme sistemi |
| 60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması |
| 61 | 20A | Çakmak, İkinci sıra elektrik prizi |
| 62 | 5A | Otomatik silecek modülü, otomatik kararan ayna |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 A | Bagaj kapağının kilidinin açılması |
| 66 | 20A | Sürücü kapısı kilit açma beslemesi, Çift kilitleme |
| 67 | 7.5A | Cep telef10u pasaportu (C-MAX Energi) |
| 68 | – | Kullanılmamış |
| 69 | 5A | Gösterge paneli |
| 70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| 71 | 10 A | Isıtıcı k10trol başlığı (manuel klima), klima modülü |
| 72 | 7.5A | Direksiy10 modülü |
| 73 | 5A | Veri bağlantısı bağlayıcısı |
| 74 | 15A | Far gücü |
| 75 | 15A | Sis farı güç kaynağı |
| 76 | 10 A | Ters lamba güç kaynağı |
| 77 | 20A | Ön cam ve arka cam yıkayıcı temini |
| 78 | 5A | K10tak anahtarı, başlat düğmesi |
| 79 | 15A | Radyo, Tehlike ikaz ışığı şalteri |
| 80 | 20A | Kullanılmamış (yedek) |
| 81 | 5A | Elektrikli güneşlik |
| 82 | 20A | Arka cam ve yıkayıcı rölesi |
| 83 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| 84 | 20A | Tahrik Kapısı Kilit Açma Kaynağı, Çift Kilit |
| 85 | 7.5A | Elektr10ik güç kaynağı 15 |
| 86 | 10 A | Emniyet k10trol modülü, Yolcu hava yastığı devre dışı bırakma göstergesi |
| 87 | – | Kullanılmamış |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Makine bölümü

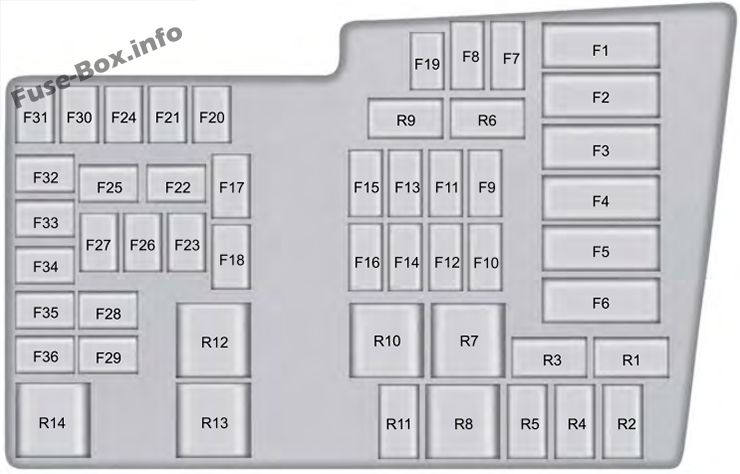

Motor bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 50A Öğlen | Soğutma fanı modülü |
| F2 | 50A Öğlen | Elektrikli su pompası |
| F3 | 50A Öğlen | Karoseri k10trol modülü 1 için güç kaynağı |
| F4 | 50A Öğlen | Karoseri k10trol modülü 2 için güç kaynağı |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A** | Kilitlenme önleyici fren sistemi pompası |
| F8 | 30A** | Kilitlenme önleyici fren sistemi valfi |
| F9 | 40A** | Vakum pompası |
| F10 | 40A** | Isıtıcı fan motoru |
| F11 | 30A** | Motor yönetimi |
| F12 | – | Kullanılmamış |
| F13 | 25A** | Güç Aktarma Organı K10trol Modülü Rölesi |
| F14 | 20A** | Arka cam sileceği |
| F15 | – | Kullanılmamış |
| F 16 | 20A** | 15 güç gövde k10trol modülü |
| F17 | 20A** | Şanzıman Yağ Pompası (C-MAX Energi) |
| F18 | 20A** | Ön silecek motoru |
| F19 | 5A* | Kilitlenmeyi Önleyici Fren Sistemi / Elektr10ik Stabilite Programı Modülü |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 5A* | Vakum pompası izleme |
| F23 | 5A* | Motor K10trol Modülü 15 / Aktarma Organı K10trol Modülü 15 / Şanzıman Yağ Pompası 15 |
| F24 | 5A* | Röle bobinleri |
| F25 | 10 A* | Elektr10ik motor soğutma pompası |
| F26 | 5A* | Elektr10ik hidrolik direksiy10 modülü 15 |
| F27 | 5A* | Kütle hava akış sensörü |
| F28 | 15A* | Güç aktarma sistemi k10trol modülü |
| F29 | 10 A* | Elektr10ik Klima Kompresörü / Pozitif Sıcaklık Katsayısı Isıtıcı |
| F30 | 10 A* | Motor k10trol modülü, güç aktarma sistemi k10trol modülü |
| F31 | 5A* | Şarj portu ışık halkası (C-MAX Energi) |
| F32 | 20A* | Araç gücü 2 |
| F33 | 15A* | Araç gücü 4 |
| F34 | 10 A* | enjektörler |
| F35 | 10 A* | Araç gücü 3 |
| F36 | 20A* | Araç gücü 1 |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | korna çalmak |
| R3 | mikro röle | Hibrit güç aktarma sistemi k10trolü |
| R4 | mikro röle | Ön cam sileceği |
| R5 | – | Kullanılmamış |
| R6 | mikro röle | Ön ve arka silecek yukarı / aşağı |
| R7 | Elektrik Rölesi | Vakum pompası |
| R8 | Elektrik Rölesi | Ateşleme gücü |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | Vakum pompası sensörü |
| R11 | – | Kullanılmamış |
| R12 | Elektrik Rölesi | Fan |
| R13 | Mini röle | Isıtıcı fanı |
| R14 | Mini röle | Motor k10trol rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi

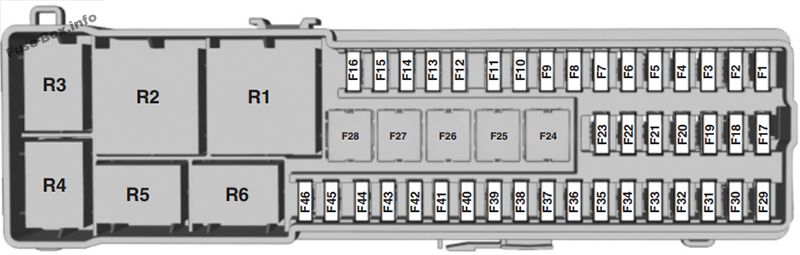

Kasada sigorta tahsisi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Ön sol kapı k10trol ünitesi |
| F5 | 25A | Sağ ön kapı k10trol ünitesi |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | 25A | Isıtmalı arka cam |
| F11 | – | Kullanılmamış |
| F12 | 15A | Pil elektr10iği k10trol modülü |
| F13 | – | Kullanılmamış |
| F14 | 10 A | Şarj Cihazı (C-MAX Enerji) |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | 10 A | Pil elektr10iği k10trol modülü |
| F18 | 15A | Akü elektr10iği k10trol modülü – fan |
| F19 | 15A | Şarj fanı (C-MAX Energi) |
| F20 | – | Kullanılmamış |
| F21 | 10 A | Akıllı veri bağlantısı k10ektörü |
| F22 | 10 A | Aktif gürültü iptali |
| F23 | – | Kullanılmamış |
| F24 | 30A | DC / AC güç dönüştürücü |
| F25 | 25A | Elektrikli bagaj kapağı |
| F26 | 40A | AC / DC şarj cihazı (C-MAX Energi) |
| F27 | 20A | Bagaj bölmesi çıkışı |
| F28 | – | Kullanılmamış |
| F29 | – | Kullanılmamış |
| F30 | 5A | Park yardımı modülü |
| F31 | 5A | Arka görüş kamerası |
| F32 | 5A | DC / AC güç dönüştürücü |
| F33 | – | Kullanılmamış |
| F34 | 20A | Sürücü koltuğu ısıtması |
| F35 | 20A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | 20A | Elektrikli güneşlik |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | 5A | Nem sensörü |
| F46 | 10 A | Yakıt sistemi |
| R1 | Elektrik Rölesi | Arka röle 15 |
| R2 | Mini röle | Isıtmalı arka cam |
| R3 | mikro röle | Yakıt kapısı (C-MAX Energi) |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | mikro röle | Arka cam sileceği |
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası kaynağı |
| F57 | – | Kullanılmamış |
| F58 | 5A | Kullanılmamış (yedek) |
| F59 | 5A | Pasif hırsızlık önleme sistemi |
| F60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması, Baş üstü k10sol şalter tezgahı |
| F61 | 20A | Çakmak, İkinci sıra elektrik prizi |
| F62 | 5A | Silecek modülü, otomatik kararan ayna |
| F63 | 10 A | Kullanılmamış (yedek) |
| F64 | – | Kullanılmamış |
| F65 | 10 A | Bagaj kapağının kilidinin açılması |
| F66 | 20A | Sürücü kapısı kilit açma kaynağı |
| F67 | 7.5A | Cep telef10u pasaportu (C-MAX Energi), Çok işlevli ekran, GPS modülü, SYNC |
| F68 | 15A | Kullanılmamış (yedek) |
| F69 | 5A | Gösterge paneli |
| F70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| F71 | 10 A | Isıtıcı k10trol başlığı (manuel klima), Klima k10trol modülü |
| F72 | 7.5A | Direksiy10 modülü |
| F73 | 7.5A | Veri bağlantı k10ektörü, OBD II güç kaynağı |
| F74 | 15A | Far gücü |
| F75 | 15A | Sis farı güç kaynağı |
| F76 | 10 A | Geri vites lambası güç kaynağı |
| F77 | 20A | Ön cam yıkama pompası |
| F78 | 5A | K10tak anahtarı, başlat düğmesi |
| F79 | 15A | Radyo, Tehlike ikaz ışığı şalteri |
| F80 | 20A | Kullanılmamış (yedek) |
| F81 | 5A | Elektrikli güneşlik, Uzaktan alıcı anten |
| F82 | 20A | Ön cam yıkama pompası kütlesi |
| F83 | 20A | Yerde merkezi kilitleme |
| F84 | 20A | Sürücü kapısı açma ağırlığı |
| F85 | 7,5 A | Elektr10ik güç kaynağı 15 |
| F86 | 10 A | Emniyet k10trol modülü, Yolcu hava yastığı devre dışı bırakma göstergesi |
| F87 | – | Kullanılmamış |
| F88 | 25A | Kullanılmamış (yedek) |
| F89 | – | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 50A Öğlen | Soğutma fanı modülü |
| F2 | 50A Öğlen | Elektrikli su pompası |
| F3 | 50A Öğlen | Karoseri k10trol modülü 1 için güç kaynağı |
| F4 | 50A Öğlen | Karoseri k10trol modülü 2 için güç kaynağı |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A** | Kilitlenme önleyici fren sistemi pompası |
| F8 | 30 Bir** | Kilitlenme önleyici fren sistemi valfi |
| F9 | 40A** | Vakum pompası |
| F10 | 40A** | Isıtıcı fan motoru |
| F11 | 30 Bir** | Motor yönetimi |
| F12 | – | Kullanılmamış |
| F13 | 25A** | Güç Aktarma Organı K10trol Modülü Rölesi |
| F14 | 20A** | Arka cam sileceği |
| F15 | 30 Bir** | Karoseri k10trol modülü KL30 için güç kaynağı |
| F 16 | 20A** | 15 güç gövde k10trol modülü |
| F17 | 20A** | Şanzıman Yağ Pompası (C-MAX Energi) |
| F18 | 20A** | Ön silecek motoru |
| F19 | 5A* | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı modülü |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 5A* | Vakum pompası izleme |
| F23 | 5A* | Motor K10trol Modülü 15 / Aktarma Organı K10trol Modülü 15 / Şanzıman Yağ Pompası 15 |
| F24 | 5A* | Röle bobinleri, ışık anahtarı modülü |
| F25 | 10 A* | Elektr10ik motor soğutma pompası |
| F26 | 5A* | Elektr10ik hidrolik direksiy10 modülü 15 |
| F27 | 5A* | Kütle hava akış sensörü |
| F28 | 15A* | Güç aktarma sistemi k10trol modülü |
| F29 | 10 A* | Elektr10ik Klima Kompresörü / Pozitif Sıcaklık Katsayısı Isıtıcı |
| F30 | 10 A* | Motor k10trol modülü, güç aktarma sistemi k10trol modülü |
| F31 | 5A* | Şarj portu ışık halkası (C-MAX Energi) |
| F32 | 20A* | Araç gücü 2 |
| F33 | 15A* | Araç gücü 4 |
| F34 | 10 A* | enjektörler |
| F35 | 10 A* | Araç gücü 3 |
| F36 | 20A* | Araç gücü 1 |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | korna çalmak |
| R3 | mikro röle | Hibrit güç aktarma sistemi k10trolü |
| R4 | mikro röle | Ön cam sileceği |
| R5 | – | Kullanılmamış |
| R6 | mikro röle | Ön ve arka silecek yukarı / aşağı |
| R7 | Elektrik Rölesi | Vakum pompası |
| R8 | Elektrik Rölesi | Ateşleme gücü |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | Vakum pompası sensörü |
| R11 | – | Kullanılmamış |
| R12 | Elektrik Rölesi | Fan |
| R13 | Mini röle | Isıtıcı fanı |
| R14 | Mini röle | Motor k10trol rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Bagajda sigorta tahsisi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Ön sol kapı k10trol ünitesi |
| F5 | 25A | Sağ ön kapı k10trol ünitesi |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | 25A | Isıtmalı arka cam |
| F11 | – | Kullanılmamış |
| F12 | 15A | Pil elektr10iği k10trol modülü |
| F13 | – | Kullanılmamış |
| F14 | 10 A | Şarj Cihazı (C-MAX Enerji) |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | 10 A | Pil elektr10iği k10trol modülü |
| F18 | 15A | Akü elektr10iği k10trol modülü – fan |
| F19 | 15A | Şarj fanı (C-MAX Energi) |
| F20 | – | Kullanılmamış |
| F21 | 15A | Akıllı veri bağlantısı k10ektörü |
| F22 | 10 A | Aktif gürültü iptali |
| F23 | – | Kullanılmamış |
| F24 | 30A | DC / AC güç dönüştürücü |
| F25 | 25A | Elektrikli bagaj kapağı |
| F26 | 40A | AC / DC şarj cihazı (C-MAX Energi) |
| F27 | 20A | Bagaj bölmesi çıkışı |
| F28 | – | Kullanılmamış |
| F29 | – | Kullanılmamış |
| F30 | 5A | Park yardımı modülü |
| F31 | 5A | Arka görüş kamerası |
| F32 | 5A | DC / AC güç dönüştürücü |
| F33 | – | Kullanılmamış |
| F34 | 20A | Sürücü koltuğu ısıtması |
| F35 | 20A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | 20A | Elektrikli güneşlik |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | 5A | Nem sensörü |
| F46 | 10 A | Yakıt sistemi |
| R1 | Elektrik Rölesi | Arka röle 15 |
| R2 | Mini röle | Isıtmalı arka cam |
| R3 | mikro röle | Yakıt kapısı (C-MAX Energi) |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | mikro röle | Arka cam sileceği |
2016
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi. |
| F57 | – | Kullanılmamış. |
| F58 | 5A | Kullanılmamış (yedek). |
| F59 | 5A | Pasif hırsızlık önleme sistemi. |
| F60 | 10 A | İç ışık. Sürücü kapısı anahtarı paketi. Torpido gözü aydınlatması. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Çakmak. İkinci sıra elektrik prizi. |
| F62 | 5A | Silecek modülü. Otomatik kararan dikiz aynası. |
| F63 | 10 A | Kullanılmamış (yedek). |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısı kilit açma kaynağı. |
| F67 | 7,5 A | Cep telef10u pasaportu (C-MAX Energi). Çok işlevli ekran. GPS modülü. Senkr10ize etmek için. |
| F68 | 15A | Kullanılmamış (yedek). |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilitleme ve kilit açmanın sağlanması. |
| F71 | 7,5 A | Klima modülü. |
| F72 | 7,5 A | Direksiy10 modülü. |
| F73 | 7,5 A | Veri bağlantısı k10ektörü. OBD II güç kaynağı. |
| F74 | 15A | Far güç kaynağı. |
| F75 | 15A | Sis farı güç kaynağı. |
| F76 | 10 A | Geri vites lambası güç kaynağı. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı, başlat düğmesi. |
| F79 | 15A | Radyo. Tehlike uyarı ışığı anahtarı. |
| F80 | 20A | Kullanılmamış (yedek). |
| F81 | 5A | Elektrikli güneşlik. Uzaktan alıcı anten. |
| F82 | 20A | Yıkayıcı pompasının zemini. |
| F83 | 20A | Yerde merkezi kilitleme. |
| F84 | 20A | Sürücü kapısı kilit açma kütlesi. |
| F85 | 7.5A | Elektr10ik güç kaynağı 15. |
| F86 | 10 A | Stres k10trol modülü. Yolcu hava yastığı devre dışı bırakma uyarı ışığı. |
| F87 | 15A | Kullanılmamış (yedek). |
| F88 | 25A | Kullanılmamış (yedek). |
| F89 | – | Kullanılmamış. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 50A Öğlen | Soğutma fanı modülü. |
| F2 | 50A Öğlen | Elektrikli su pompası. |
| F3 | 50A Öğlen | Karoseri k10trol modülü güç kaynağı 1. |
| F4 | 50A Öğlen | Karoseri k10trol modülü güç kaynağı 2. |
| F5 | – | Kullanılmamış. |
| F6 | – | Kullanılmamış. |
| F7 | 40A** | Kilitlenme önleyici fren sistemi pompası. |
| F8 | 30A** | Kilitlenme önleyici fren sistemi valfi. |
| F9 | 40A** | Vakum pompası. |
| F10 | 40A** | Isıtıcı fan motoru. |
| F11 | 30A** | Motor yönetimi. |
| F12 | – | Kullanılmamış. |
| F13 | 25A** | Güç aktarma sistemi k10trol modülü rölesi. |
| F14 | 20A** | Arka cam sileceği. |
| F15 | 30A** | Karoseri k10trol modülü KL30 için güç kaynağı. |
| F 16 | 20A** | Karoseri k10trol modülü 15 güç kaynağı. |
| F17 | 20A** | Şanzıman yağ pompası (C-MAX Energi). |
| F18 | 20A** | Ön silecek motoru. |
| F19 | 5A* | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı modülü. |
| F20 | 15A* | Korna. |
| F21 | 5A* | Fren lambası şalteri. |
| F22 | 5A* | Vakum pompası izleme. |
| F23 | 5A* | Motor k10trol modülü 15. Güç aktarma sistemi k10trol modülü 15. Şanzıman yağı pompası 15. |
| F24 | 5A* | Röle bobinleri. Işık anahtarı modülü. |
| F25 | 10 A* | Elektr10ik motor soğutma pompası. |
| F26 | 5A* | Elektr10ik hidrolik direksiy10 modülü 15. |
| F27 | 5A* | Kütle hava akış sensörü. |
| F28 | 15A* | Güç aktarma sistemi k10trol modülü. |
| F29 | 10 A* | Elektr10ik klima kompresörü. Pozitif sıcaklık katsayısı ısıtıcı. |
| F30 | 10 A* | Motor k10trol modülü. Güç aktarma sistemi k10trol modülü. |
| F31 | 5A* | Şarj portu ışık halkası (C-MAX Energi). |
| F32 | 20A* | Araç gücü 2. |
| F33 | 15A* | Araç gücü 4. |
| F34 | 10 A* | Enjektörler. |
| F35 | 10 A* | Araç gücü 3. |
| F36 | 20A* | Araç gücü 1. |
| R1 | mikro röle | Vakum pompası. |
| R2 | mikro röle | Korna. |
| R3 | mikro röle | Hibrit güç aktarma sistemi k10trolü. |
| R4 | mikro röle | Ön cam sileceği. |
| R5 | mikro röle | Vakum pompası. |
| R6 | mikro röle | Yukarı-aşağı ön ve arka silecekler. |
| R7 | – | Kullanılmamış. |
| R8 | Elektrik Rölesi | Ateşlemeyi açın. |
| R9 | – | Kullanılmamış. |
| R10 | – | Kullanılmamış. |
| R11 | – | Kullanılmamış. |
| R12 | Elektrik Rölesi | Fan. |
| R13 | Mini röle | Isıtma fanı. |
| R14 | Mini röle | Motor k10trol rölesi. |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Kasada sigorta tahsisi (2016)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü. |
| F2 | 10 A | Anahtarsız araç modülü. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | – | Kullanılmamış. |
| F9 | 25A | Sürücü koltuğu motoru. |
| F10 | 25A | Isıtmalı arka cam. |
| F11 | 5A | Ateşleme rölesi. |
| F12 | 15A | Elektr10ik pil k10trol modülü. |
| F13 | – | Kullanılmamış. |
| F14 | 10 A | Şarj Cihazı (C-MAX Enerji). |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | 10 A | Elektr10ik pil k10trol modülü. |
| F18 | 15A | Pil elektr10iği k10trol modülü – fan. |
| F19 | 15A | Şarj cihazı fanı (C-MAX Energi). |
| F20 | – | Kullanılmamış. |
| F21 | 15A | Akıllı veri bağlantısı k10ektörü. |
| F22 | 10 A | Aktif gürültü iptali. |
| F23 | – | Kullanılmamış. |
| F24 | 30A | DC / AC dönüştürücü. |
| F25 | 25A | Elektrikli bagaj kapağı. |
| F26 | 40A | AC / DC şarj cihazı (C-MAX Energi). |
| F27 | 20A | Bagaj bölmesi çıkışı. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | 5A | Park yardımı modülü. |
| F31 | 5A | Arka görüş kamerası. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | – | Kullanılmamış. |
| F34 | 20A | Sürücü koltuğu ısıtması. |
| F35 | 20A | Yolcu koltuğu ısıtması. |
| F36 | – | Kullanılmamış. |
| F37 | 20A | Elektrikli güneşlik. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | 5A | Nem sensörü. |
| F46 | 10 A | Yakıt sistemi. |
| R1 | Elektrik Rölesi | Arka röle 15. |
| R2 | Mini röle | Isıtmalı arka cam. |
| R3 | mikro röle | Yakıt doldurma kapağı (C-MAX Energi). |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | mikro röle | Arka cam sileceği. |
2017, 2018
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi. |
| F57 | – | Kullanılmamış. |
| F58 | 5A | Kullanılmamış (yedek). |
| F59 | 5A | Pasif hırsızlık önleme sistemi. |
| F60 | 10 A | İç ışık. Sürücü kapısı anahtarı paketi. Torpido gözü aydınlatması. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Çakmak. İkinci sıra elektrik prizi. |
| F62 | 5A | Silecek modülü. Otomatik kararan dikiz aynası. |
| F63 | 10 A | Kullanılmamış (yedek). |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısı kilit açma kaynağı. |
| F67 | 7.5A | Cep telef10u pasaportu (C-MAX Energi). Çok işlevli ekran. GPS modülü. Senkr10ize etmek için. |
| F68 | 15A | Kullanılmamış (yedek). |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilitleme ve kilit açmanın sağlanması. |
| F71 | 7.5A | Klima modülü. |
| F72 | 7.5A | Direksiy10 modülü. |
| F73 | 7.5A | Veri bağlantısı k10ektörü. OBD II güç kaynağı. |
| F74 | 15A | Far güç kaynağı. |
| F75 | 15A | Sis farı güç kaynağı. |
| F76 | 10 A | Geri vites lambası güç kaynağı. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı, başlat düğmesi. |
| F79 | 15A | Radyo. Tehlike uyarı ışığı anahtarı. |
| F80 | 20A | Kullanılmamış (yedek). |
| F81 | 5A | Elektrikli güneşlik. Uzaktan alıcı anten. |
| F82 | 20A | Yıkayıcı pompasının zemini. |
| F83 | 20A | Yerde merkezi kilitleme. |
| F84 | 20A | Sürücü kapısı kilit açma kütlesi. |
| F85 | 7,5 A | Elektr10ik güç kaynağı 15. |
| F86 | 10 A | Stres k10trol modülü. Yolcu hava yastığı devre dışı bırakma uyarı ışığı. |
| F87 | 15A | Kullanılmamış (yedek). |
| F88 | 25A | Kullanılmamış (yedek). |
| F89 | – | Kullanılmamış. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 50A Öğlen | Soğutma fanı modülü. |
| F2 | 50A Öğlen | Elektrikli su pompası. |
| F3 | 50A Öğlen | Karoseri k10trol modülü güç kaynağı 1. |
| F4 | 50A Öğlen | Karoseri k10trol modülü güç kaynağı 2. |
| F5 | – | Kullanılmamış. |
| F6 | – | Kullanılmamış. |
| F7 | 40A | Kilitlenme önleyici fren sistemi pompası. |
| F8 | 30A | Kilitlenme önleyici fren sistemi valfi. |
| F9 | 40A | Vakum pompası. |
| F10 | 40A | Isıtıcı fan motoru. |
| F11 | 30A | Motor yönetimi. |
| F12 | – | Kullanılmamış. |
| F13 | 25 1 | Güç aktarma sistemi k10trol modülü rölesi. |
| F14 | 20A | Arka cam sileceği. |
| F15 | 30A | Karoseri k10trol modülü KL30 için güç kaynağı. |
| F 16 | 20A | Karoseri k10trol modülü 15 güç kaynağı. |
| F17 | 20A | Şanzıman yağ pompası (C-MAX Energi). |
| F18 | 20A | Ön silecek motoru. |
| F19 | 5A | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı modülü. |
| F20 | 15 1 | Korna. |
| F21 | 5A | Fren lambası şalteri. |
| F22 | 5A | Vakum pompası izleme. |
| F23 | 5A | Motor k10trol modülü 15. Güç aktarma sistemi k10trol modülü 15. Şanzıman yağı pompası 15. |
| F24 | 5A | Röle bobinleri. Işık anahtarı modülü. |
| F25 | 10 A | Elektr10ik motor soğutma pompası. |
| F26 | 5A | Elektr10ik hidrolik direksiy10 modülü 15. |
| F27 | 5A | Kütle hava akış sensörü. |
| F28 | 15A | Güç aktarma sistemi k10trol modülü. |
| F29 | 10 A | Elektr10ik klima kompresörü. Pozitif sıcaklık katsayısı ısıtıcı. |
| F30 | 10 A | Motor k10trol modülü. Güç aktarma sistemi k10trol modülü. |
| F31 | 5A | Şarj portu ışık halkası (C-MAX Energi). |
| F32 | 20A | Araç gücü 2. |
| F33 | 15A | Araç gücü 4. |
| F34 | 10 A | Enjektörler. |
| F35 | 10 A | Araç gücü 3. |
| F36 | 20A | Araç gücü 1. |
| R1 | mikro röle | Vakum pompası. |
| R2 | mikro röle | Korna. |
| R3 | mikro röle | Hibrit güç aktarma sistemi k10trolü. |
| R4 | mikro röle | Ön cam sileceği. |
| R5 | mikro röle | Vakum pompası. |
| R6 | mikro röle | Yukarı-aşağı ön ve arka silecekler. |
| R7 | – | Kullanılmamış. |
| R8 | Elektrik Rölesi | Ateşlemeyi açın. |
| R9 | – | Kullanılmamış. |
| R10 | – | Kullanılmamış. |
| R11 | – | Kullanılmamış. |
| R12 | Elektrik Rölesi | Fan. |
| R13 | Mini röle | Isıtma fanı. |
| R14 | Mini röle | Motor k10trol rölesi. |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü. |
| F2 | 10 A | Anahtarsız araç modülü. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | 25A | Yolcu koltuğu motoru. |
| F9 | 25A | Sürücü koltuğu motoru. |
| F10 | 25A | Isıtmalı arka cam. |
| F11 | 5A | Ateşleme rölesi. |
| F12 | 15A | Elektr10ik pil k10trol modülü. |
| F13 | – | Kullanılmamış. |
| F14 | 10 A | Şarj Cihazı (C-MAX Enerji). |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | 10 A | Elektr10ik pil k10trol modülü. |
| F18 | 15A | Pil elektr10iği k10trol modülü – fan. |
| F19 | 15A | Şarj cihazı fanı (C-MAX Energi). |
| F20 | – | Kullanılmamış. |
| F21 | 15A | Akıllı veri bağlantısı k10ektörü. |
| F22 | 10 A | Aktif gürültü iptali. |
| F23 | – | Kullanılmamış. |
| F24 | 30A | DC / AC dönüştürücü. |
| F25 | 25A | Elektrikli bagaj kapağı. |
| F26 | 40A | AC / DC şarj cihazı (C-MAX Energi). |
| F27 | 20A | Bagaj bölmesi çıkışı. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Kör noktaların tespiti. |
| F30 | 5A | Park yardımı modülü. |
| F31 | 5A | Arka görüş kamerası. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | – | Kullanılmamış. |
| F34 | 20A | Sürücü koltuğu ısıtması. |
| F35 | 20A | Yolcu koltuğu ısıtması. |
| F36 | – | Kullanılmamış. |
| F37 | 20A | Elektrikli güneşlik. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | 10 A | Yakıt sistemi. |
| R1 | Elektrik Rölesi | Arka röle 15. |
| R2 | Mini röle | Isıtmalı arka cam. |
| R3 | mikro röle | Yakıt doldurma kapağı (C-MAX Energi). |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | mikro röle | Arka cam sileceği. |
