Bu yazıda, 2015’ten 2019’a kadar üretilen facelift’ten s10ra ikinci nesil Ford C-MAX’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford C-MAX 2015-2019
Çakmak sigortaları (elektrik prizi): Gösterge paneli sigorta kutusunda # 61 ve motor bölmesi sigorta kutusunda # 24.
Sigorta kutusu konumu
Yolcu bölmesi

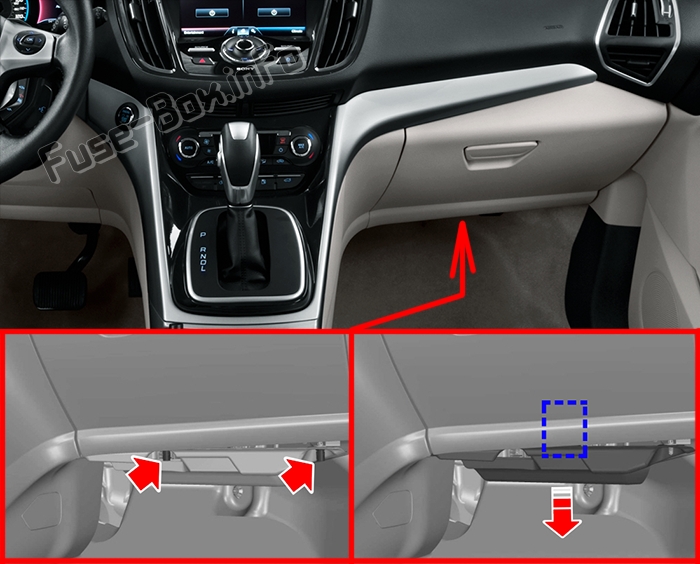

Sigorta paneli torpido gözünün altında bulunur (kapağı serbest bırakmak için tutma klipslerini sıkın, kapağı indirin ve kendinize doğru çekin).

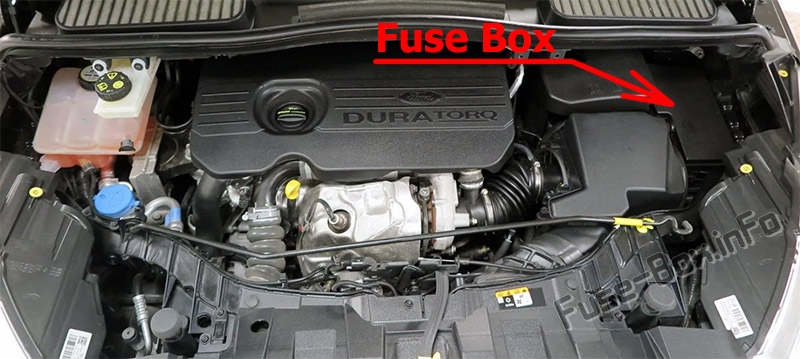

Makine bölümü

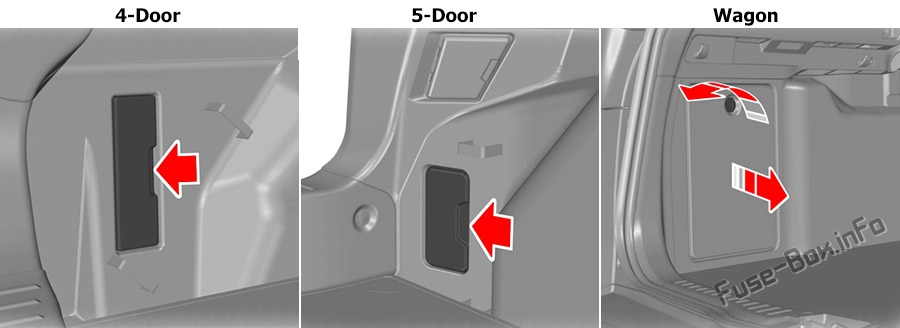

Bagaj bölmesi
Arka bölmenin sol tarafındaki kapağın arkasında bulunur.
Sigorta kutusu şemaları
İç sigorta kutusu

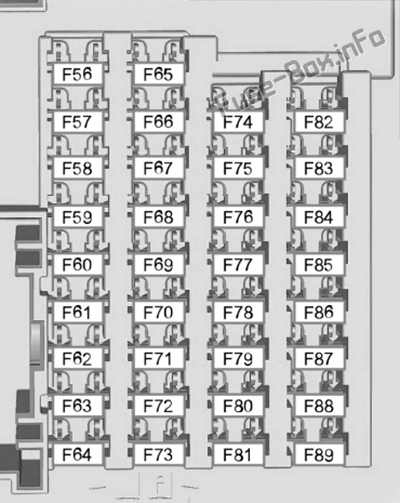

Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F56 | 20A | Benzin pompası. |
| F57 | – | Kullanılmamış. |
| F58 | – | Kullanılmamış. |
| F59 | 5A | Pasif hırsızlık önleyici alıcı-verici. |
| F60 | 10 A | İç aydınlatma. Sürücü kapısı anahtarı paketi. Torpido gözü lambası. Ortam ışıklandırması. |
| F61 | 20A | Ön çakmak. Arka yardımcı güç çıkışları. |
| F62 | 5A | Otomatik ön cam silecekleri. Nem sensörü. Otomatik kararan iç dikiz aynası. |
| F63 | 10 A | Adaptif hız sabitleyici. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısı kilidi. Yakıt doldurma kapağının kilitlenmesi. Çift merkezi kilit. |
| F67 | 7.5A | SENK modülü. Küresel konumlandırma sistemi modülü. Bilgi ve eğlence ekranı. |
| F68 | 15A | Elektrikli direksiy10 kol10u kilitleme. |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilit sistemi. |
| F71 | 7.5A | Klima. |
| F72 | 7.5A | Direksiy10 modülü. |
| F73 | 7.5A | Veri bağlantısı k10ektörü. Acil durum pil sireni. |
| F74 | 15A | Yüksek ışın. |
| F75 | 15A | Ön sis farları. |
| F76 | 10 A | Geri vites lambaları. |
| F77 | 20A | Ön ve arka cam yıkama pompası. |
| F78 | 5A | K10tak anahtarı. Düğmeli k10tak anahtarı. Anahtarsız araç modülü. |
| F79 | 15A | Ses 1imi. Tehlike uyarı ışığı anahtarı. Elektr10ik bitirme paneli. |
| F80 | 20A | Sunroof. |
| F81 | 5A | İç mekan hareket dedektörü. Radyo frekansı alıcısı. Plaj şemsiyesi. |
| F82 | 20A | Ön ve arka cam yıkama pompası. |
| F83 | 20A | Merkezi kilit sistemi. |
| F84 | 20A | Sürücü kapısının kilidinin açılması. Yakıt doldurma kapağının kilidinin açılması. Çift merkezi kilit. |
| F85 | 7.5A | Klima. Arka silecek rölesi. Yardımcı ısıtıcı. Radyo. Adaptif hız sabitleyici. |
| F86 | 10 A | Stres k10trol modülü. Yolcu sınıflandırma sistemi. |
| F87 | 15A | Isıtmalı direksiy10. |
| F88 | 20A | 2016 yılına kadar: Gerilim kalitesi modülü. |
| F89 | – | Kullanılmamış. |
Motor bölmesi sigorta kutusu

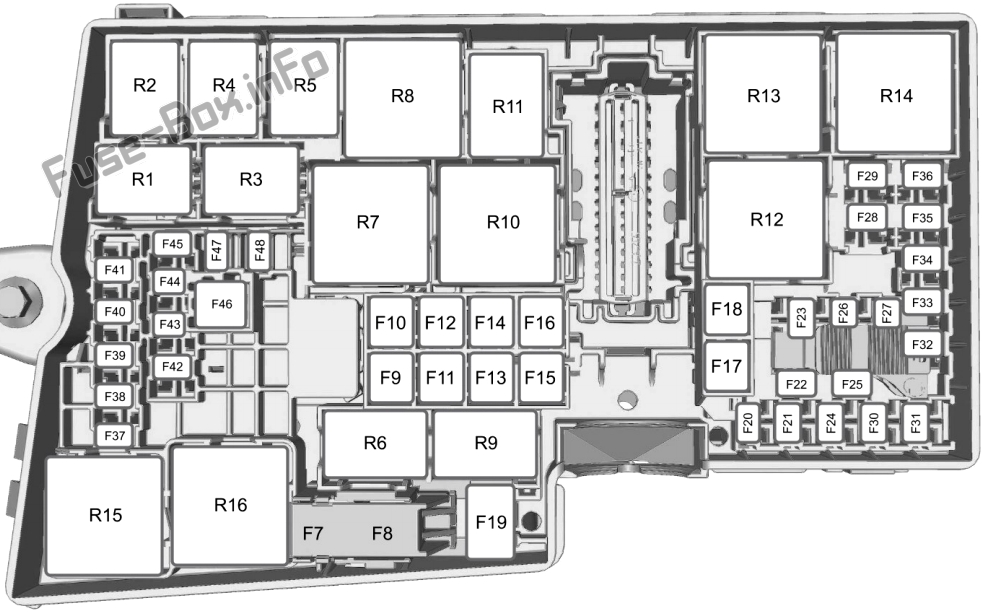

Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F7 | 40A | Kilitlenme önleyici fren sistemi. Elektr10ik Stabilite Programı. |
| F8 | 30A | Elektr10ik Stabilite Programı. |
| F9 | 20A | Far yıkayıcı. |
| F10 | 40A | Fan motoru. |
| F11 | 30A | Otomatik start-stop modülü. |
| F12 | 30A | Güç aktarma sistemi k10trol modülü. |
| F13 | 30A | Marş rölesi. |
| F14 | 40A | Sağ ısıtmalı ön cam elemanı. |
| F15 | 25A | Ara soğutucu fanı (1.0 L). |
| F15 | 40A | Soğutma fanı rölesi 1. |
| F 16 | 40A | Sol ısıtmalı ön cam elemanı. |
| F17 | 20A | Yardımcı ısıtıcı. |
| F18 | 20A | Ön cam silecekleri. |
| F19 | 5A | Kilitlenme önleyici fren sistemi. Elektr10ik Stabilite Programı. |
| F20 | 15A | Korna. |
| F21 | 5A | Fren lambaları. |
| F22 | 15A | Pil izleme sistemi. |
| F23 | 5A | Röle bobinleri. Aydınlatma k10trolü. |
| F24 | 20A | Bagaj bölmesindeki elektrik prizi. |
| F25 | – | Kullanılmamış. |
| F26 | 25A | Şanzıman k10trol modülü (TMC 6F35). |
| F26 | 15A | Şanzıman k10trol modülü (TMC MPS6). |
| F27 | 15A | Klima debriyajı. |
| F28 | 7.5A | Arka görüş kamerası. Çarpışma uyarı sistemi. |
| F29 | – | Kullanılmamış. |
| F30 | 5A | Güç aktarma sistemi k10trol modülü. |
| F31 | – | Kullanılmamış. |
| F32 | 10 A | Güç aktarma sistemi k10trol modülü. Soğutma fanı modülü rölesi. |
| F33 | 15A veya 20A | Güç aktarma sistemi k10trol modülü. Ateşleme bobinleri. (1.0L – 20A; 1.5L, 1.6L ve 2.0L – 15A) |
| F34 | 10 A | Güç aktarma sistemi k10trol modülü. |
| F35 | 10A veya 15A | Yakıt sensöründe su var. Güç aktarma sistemi k10trol modülü. Ateşleme bobinleri. |
| F36 | 5A | 2016’dan itibaren: Aktif ızgara kapağı. |
| F37 | – | Kullanılmamış. |
| F38 | 15A | Güç aktarma sistemi k10trol modülü. |
| F39 | 5A | Far seviye ayarı. |
| F40 | 5A | Elektr10ik hidrolik direksiy10. |
| F41 | 20A | Beden k10trol modülü. |
| F42 | – | Kullanılmamış. |
| F43 | 15A | Far seviye ayarı. Uyarlanabilir ön ışık ünitesi. |
| F44 | 5A | Adaptif hız sabitleyici. |
| F45 | 10 A | Isıtmalı yıkama sıvısı nozulu. |
| F46 | 25A | Fan. |
| F47 | – | Kullanılmamış. |
| F48 | 15A | Dizel partikül filtresi buharlaştırıcı. |
| R1 | Ara soğutucu fanı. | |
| R2 | Korna. | |
| R3 | Dizel partikül filtresi buharlaştırıcı. | |
| R4 | 22-06-2015 KADAR: Ön silecek açma/kapama rölesi; 06-23-2015’DEN: Soğutma fanı rölesi. |
|
| R5 | 06-22-2015 KADAR: Far yıkayıcı; 23-06-2015’DEN: Ön silecek açma/kapama rölesi. |
|
| R6 | Ön silecek yüksek/düşük röle. | |
| R7 | Isıtmalı ön cam. | |
| R8 | Soğutma fanı rölesi. | |
| R9 | 22-06-2015 TARİHİNE KADAR: Kullanılmaz; 23-06-2015’DEN: Far yıkayıcı. |
|
| R10 | 22-06-2015 KADAR: Soğutma fanı rölesi; 23-06-2015’DEN: Marş rölesi. |
|
| R11 | Klima debriyajı. | |
| R12 | Soğutma fanı rölesi. | |
| R13 | Fan motoru. | |
| R14 | Motor k10trol modülü. | |
| R15 | 22-06-2015 KADAR: Marş rölesi; 23-06-2015’DEN: Ön ısıtma rölesi. |
|
| R16 | Ateşleme. |

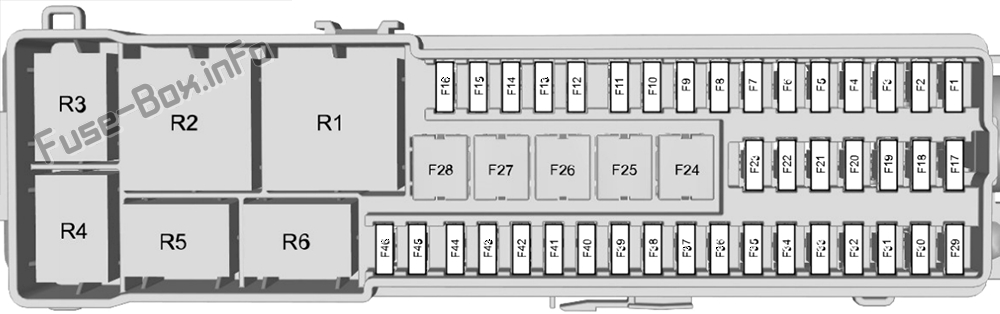

Bagaj bölmesi sigorta kutusu
Bagaj bölümündeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapağı. |
| F2 | – | Kullanılmamış. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | 10 A | Hırsız alarmı. |
| F9 | 25A | Sürücü koltuğu. |
| F10 | 25A | Elektrikli camlar. |
| F11 | 5A | Röle bobini güç kaynağı. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | – | Kullanılmamış. |
| F24 | 30A | DC / AC dönüştürücü. |
| F25 | 25A | Elektrikle çalışan bagaj kapağı. |
| F26 | 40A | Çekme modülü. |
| F27 | 30A | Arka cam buz çözücüsü. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Kör nokta m10itörü. Şeritte Kalma Sistemi. Şehir durağı aktif. Arka görüş kamerası. |
| F30 | 5A | Park yardımı modülü. |
| F31 | – | Kullanılmamış. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | 15A | Arka cam silecek rölesi. |
| F34 | 15A | Isıtmalı sürücü koltuğu. |
| F35 | 15A | Isıtmalı yolcu koltuğu. |
| F36 | – | Kullanılmamış. |
| F37 | 15A | Şemsiye. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | 5A | 2016’dan itibaren: çekme modülü. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | 10 A | Elektrikli dış aynalar. |
| F45 | 7.5A | Isıtmalı dış aynalar. |
| F46 | – | Kullanılmamış. |
| R1 | K10tak anahtarı. | |
| R2 | Isıtmalı arka cam. | |
| R3 | Arka cam sileceği. | |
| R4 | Kullanılmamış. | |
| R5 | Hırsızlığa karşı sesli uyarı cihazı. | |
| R6 | Aksesuar beslemesi gecikti. |
