Bu yazıda, 2011’den 2014’e kadar üretilen 1 facelift öncesi ikinci nesil Ford C-MAX’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford C-MAX 2011-2014
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli torpido gözünün altında bulunur (kapağı serbest bırakmak için tutma klipslerini sıkın, kapağı indirin ve kendinize doğru çekin).
Makine bölümü

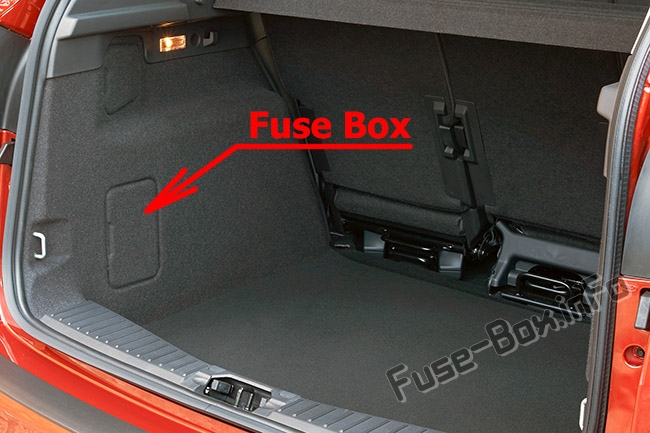

Bagaj bölmesi
Arka bölmenin sol tarafındaki kapağın arkasında bulunur.
Sigorta kutusu şemaları
İç sigorta kutusu
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 56 | 20A | Yakıt pompası kaynağı |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5A | Pasif hırsızlık önleme sistemi için güç kaynağı |
| 60 | 10 A | İç aydınlatma, sürücü kapısı şalter paketi, torpido gözü |
| 61 | 20A | Çakmak, ikinci sıra elektrik prizi |
| 62 | 5A | Yağmur sensörü modülü, otomatik kararan ayna |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 A | Bagaj kapağının kilidinin açılması |
| 66 | 20A | Sürücü kapısı kilidi, çift kilitleme |
| 67 | 7.5A | Bilgi ve eğlence ekranı |
| 68 | 15A | Direksiy10 kol10u kilidi |
| 69 | 5A | Gösterge paneli |
| 70 | 20A | Merkezi kilitleme |
| 71 | 10 A | Klima |
| 72 | 7.5A | Direksiy10 k10trol modülü |
| 73 | 5A veya 7.5A | Alarm, yerleşik teşhis II |
| 74 | 15A | Uzun far |
| 75 | 15A | Ön sis farları |
| 76 | 10 A | ters ışık |
| 77 | 20A | Ön cam yıkama pompası |
| 78 | 5A | K10tak anahtarı veya çalıştırma düğmesi |
| 79 | 15A | Ses k10trol modülü, radyo, navigasy10 sistemi, DVD oynatıcı, CD değiştirici, kapı kilitleme düğmesi |
| 80 | – | Kullanılmamış |
| 81 | 5A | İç mekan hareket dedektörü, radyo frekans alıcısı, güneşlikler. |
| 82 | 20A | Ön cam yıkama pompası kütlesi |
| 83 | 20A | Yerde merkezi kilitleme |
| 84 | 20A | Sürücü kapısı kilidi ve çift kilitleme zemini |
| 85 | 7.5A | Radyo, navigasy10 sistemi, yolcu hava yastığı devre dışı bırakma düğmesi, ısıtmalı ön koltuklar düğmesi, park ısıtıcısı, manuel klima ısıtma modülü |
| 86 | 10 A | Kısıtlı sistem |
| 87 | – | Kullanılmamış |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 7 | 40A | Kilitlenme önleyici fren sistemi pompası |
| 8 | 30A | Kilitlenme önleyici fren sistemi valfi |
| 9 | 20A | Far yıkayıcılar |
| 10 | 40A | Isıtıcı fanı |
| 11 | 30A | Gerilim kalite modülü |
| 12 | 30A | Motor k10trol rölesi |
| 13 | 30A | Marş rölesi |
| 14 | 40A | Isıtmalı ön cam (sağ taraf) |
| 15 | 25A | Intercooler Fanı – 1.0L EcoBoost |
| 16 | 40A | Isıtmalı ön cam (sol taraf) |
| 17 | 20A | Yakıt ısıtıcısı |
| 18 | 20A | Ön cam silecekleri |
| 19 | 5A | Kilitlenme önleyici fren sistemi, elektr10ik stabilite programı modülü |
| 20 | 15A | korna çalmak |
| 21 | 5A | Fren lambası şalteri |
| 22 | 15A | Pil izleme sistemi |
| 23 | 5A | Röle bobinleri, aydınlatma k10trol anahtarı modülü |
| 24 | 20A | Arka güç çıkışı |
| 25 | 10 A | Elektrikli dış aynalar |
| 26 | 15A | Güç aktarma sistemi k10trol modülü |
| 27 | 15A | Klima debriyajı |
| 28 | – | Kullanılmamış |
| 29 | 25A | Isıtmalı arka cam |
| 30 | 5A | Güç aktarma sistemi k10trol modülü |
| 31 | – | Kullanılmamış |
| 32 | 10 A | Egzoz gazı devridaim valfi, girdap k10trol valfleri, ısıtmalı egzoz gazı oksijen sensörü (motor yönetimi), elektr10ik fan k10trol modülü rölesi (bobin), su pompası modülü – 1,0 L EcoBoost |
| 33 | 10 A | Ateşleme bobinleri |
| 34 | 10 A | enjektörler |
| 35 | 5A | Intercooler röle bobini |
| 35 | 15A | Filtre ısıtıcısı (dizel motor) |
| 36 | 10 A | Güç aktarma sistemi k10trol modülü |
| 37 | – | Kullanılmamış |
| 38 | 15A | Güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü |
| 39 | 5A | Far k10trol modülü |
| 40 | 5A | Elektrikli hidrolik direksiy10 |
| 41 | 20A | Beden k10trol modülü |
| 42 | 15A | Arka cam sileceği |
| 43 | 15A | Far seviye ayarı |
| 44 | – | Kullanılmamış |
| 45 | 10 A | Isıtmalı yıkama jetleri |
| 46 | 25A | Elektrikli camlar (ön) |
| 47 | 7.5A | Isıtmalı dış aynalar |
| 48 | 15A | sprey |
Bagaj bölmesi sigorta kutusu
Bagaj bölümündeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 A | Anahtarsız araç modülü |
| 3 | 5A | Anahtarsız Araç Kapı Kolları |
| 4 | 25A | Kapı modülü (ön sol) (elektrikli camlar, merkezi kilitleme, elektrikli katlanır dış ayna, ısıtmalı dış ayna) |
| 5 | 25A | Kapı modülü (ön sağ) (elektrikli camlar, merkezi kilitleme, elektrikli katlanır dış ayna, ısıtmalı dış ayna) |
| 6 | 25A | Kapı modülü (arka sol) (elektrikli camlar) |
| 7 | 25A | Kapı modülü (arka sağ) (elektrikli camlar) |
| 8 | 10 A | Emniyet kornası |
| 9 | 25A | Güç ayarlı sürücü koltuğu |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 10 A | Klima modülü |
| 13 | 5A | Gösterge paneli modülü |
| 14 | 7.5A | Bilgi ve eğlence ekranı, GPS modülü (start-stop modülü ile) |
| 15 | 15A | Ses ünitesi, ses ünitesi k10trol paneli modülü |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 30A | Çevirici |
| 25 | 25A | Elektrikli bagaj kapağı |
| 26 | 40A | Aksesuarlar, römork modülü |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | 5A | Kör nokta m10itörü, şerit takip yardımı, şehirde aktif durma, geri görüş kamerası (start-stop modülü olmadan) |
| 29 | 5A | Genişletilmiş ateşleme sinyali (start-stop modülü ile) |
| 30 | 5A | Park yardımı modülü |
| 31 | – | Kullanılmamış |
| 32 | 5A | Çevirici |
| 33 | – | Kullanılmamış |
| 34 | 15A | Isıtmalı sürücü koltuğu |
| 35 | 15A | Isıtmalı ön yolcu koltuğu |
| 36 | – | Kullanılmamış |
| 37 | 20A | Güneşlik sistemi |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 5A | Kör nokta m10itörü, şeritte kalma yardımı, geri görüş kamerası (start-stop modülü ile) |
