Sigorta düzeni Ford C-MAX 2007-2010
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta paneli torpido gözünün altındadır (torpido gözünün altındaki vidaları sökün ve trim panelini indirin).
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 100 | 10 A | Elektr10ik modüller için ateşleme güç kaynağı |
| 101 | 20A | Elektrikli açılır tavan k10trol modülü, elektrikli sürücü koltuğu, |
| 102 | 10 A | Kalorifer k10trolü, direksiy10 kol10u, dizel partikül filtresi, uzaktan kumanda alıcısı |
| 103 | 10 A | Aydınlatma k10trolü pil güç kaynağı |
| 104 | 10 A | Pil tasarrufu, iç aydınlatma |
| 105 | 25A | Isıtmalı arka cam |
| 106 | 20A | Anahtarsız sistem |
| 107 | 10 A | Gösterge paneli pil beslemesi, yerleşik teşhis |
| 108 | 7.5A | Kümeye aksesuar (ses ve navigasy10 ünitesi) |
| 109 | 20A | Çakmak, arka yardımcı güç soketi |
| 110 | 10 A | Aydınlatma k10trol anahtarına gündüz yanan farlar ateşleme beslemesi |
| 111 | 15A | Yakıt pompası (yalnızca benzinli motor) |
| 112 | 15A | Pille çalışan ses modülleri |
| 113 | 10 A | Gündüz sürüş farları (park lambaları) |
| 114 | 10 A | Gösterge paneli için ateşleme beslemesi, motor immobilizeri |
| 115 | 7.5A | Aydınlatma k10trolü güç kaynağı |
| 116 | 20A | Sis farları |
| 117 | 7.5A | Plaka lambaları |
| 118 | 20A | Sol arka kapı modülü |
| 119 | 15A | Bagaj bölmesindeki yardımcı elektrik prizi |
| 119 | 25A | Bagaj bölmesi yardımcı prizi (çekme modüllü araçlar) |
| 120 | 20A | Sağ arka kapı modülü |
| 121 | 20A | Isıtmalı ön koltuklar |
| 122 | 10 A | Modül hava yastığı |
| 123 | 7.5A | Isıtmalı dış aynalar |
| 124 | 7.5A | Park lambaları, pozisy10 lambaları, arka lambalar (sol taraf) |
| 125 | 7.5A | Park lambaları, pozisy10 lambaları, arka lambalar (sağ taraf) |
| 126 | 20A | Anahtarsız sistem |
| 127 | 25A | Elektrikli camlar |
| 128 | – | Kullanılmamış |
| 129 | 20A | Ön cam silecekleri |
| 130 | – | Kullanılmamış |
| 131 | 15A | Arka cam sileceği |
| 132 | 15A | Fren lambaları |
| 133 | 25 | Merkezi kilitleme rölesi, yolcu kapısı modülü |
| 134 | 20A | Merkezi kilitleme, sürücü kapısı modülü |
| 135 | 20A | gün yangınları |
| 136 | 15A | Yıkayıcı pompası, ısıtmalı yıkayıcı jetleri |
| 137 | 10 A | Acil durum pil sireni |
| 138 | 10 A | Güç aktarma sistemi k10trol modülü, gaz pedalı, otomatik şanzıman |
| 139 | 10 A | Uzun huzmeli farlar sağ taraf |
| 140 | 10 A | Sol yan uzun farlar |
| 141 | 10 A | Geri vites lambası, elektrikli aynalar |
| 142 | 15A | Kısa huzmeli farlar, sağ taraf |
| 143 | 15A | Kısa huzmeli farlar, sol taraf |
Motor bölmesi sigorta kutusu

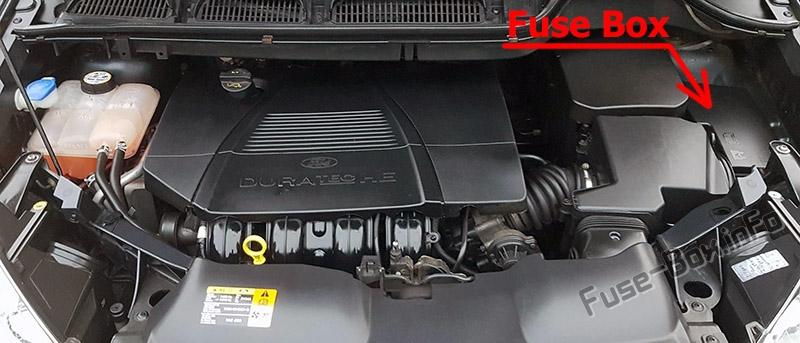

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 40A | Fan |
| 2 | 80A | hidrolik direksiy10 |
| 3 | 60A | Yolcu bölmesi sigorta kutusu beslemesi 1 |
| 4 | 60A | Yolcu bölmesi sigorta kutusu beslemesi 2 |
| 5 | 80A | Yardımcı ısıtıcı |
| 6 | 60A | Kızdırma bujisi (yalnızca dizel) |
| 7 | 30A | ABS, stabilite k10trol pompası |
| 8 | 20A | ABS, stabilite k10trol valfleri |
| 9 | 20A | Güç aktarma sistemi k10trol modülü |
| 10 | 30A | Klima fanı |
| 11 | 20A | K10tak anahtarı |
| 12 | 40A | Ateşleme rölesi 15l |
| 13 | 20A | marş solenoidi |
| 14 | 40A | Isıtmalı ön cam, sağ taraf |
| 15 | 30A | Soğutma Fanı Rölesi (Sigma – sadece A / C olmayan) |
| 16 | 40A | Isıtmalı ön cam, sol taraf |
| 17 | – | Kullanılmamış |
| 18 | 30A | Çevirici |
| 19 | 10 A | modül ABS |
| 20 | 15A | korna çalmak |
| 21 | 20A | Yardımcı ısıtıcı |
| 22 | 10 A | Hidrolik direksiy10 modülü |
| 23 | 30A | Far yıkayıcılar |
| 24 | 15A | Yardımcı ısıtıcı (yalnızca dizel) |
| 25 | 10 A | Ateşleme, röle |
| 26 | 15A | Otomatik şanzıman |
| 27 | 10 A | Klima debriyajı |
| 28 | 10 A | Kızdırma bujisi izleme (yalnızca dizel) |
| 29 | 10 A | Çift bölgeli klima |
| 30 | 3 A | Güç Aktarma Organı K10trol Modülü, Otomatik Şanzıman |
| 31 | 10 A | Pil sensörünün akıllı şarjı |
| 32 | 10 A | Otomatik şanzıman |
| 33 | 10 A | Isıtmalı oksijen sensörleri (yalnızca benzin) |
| 33 | 10 A | Intercooler baypas valfi (yalnızca dizel) |
| 34 | 10 A | Enjektörler, ateşleme transformatörleri |
| 35 | 10 A | Güç aktarma sistemi k10trol modülü, valfler, solenoidler |
| 36 | 10 A | Güç aktarma sistemi k10trol modülü |
