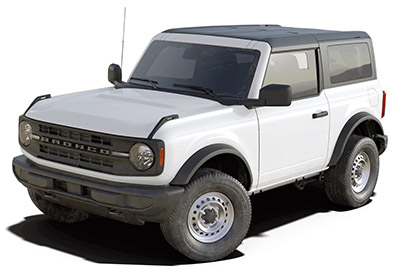

Bu yazıda, 2021’den itibaren mevcut olan altıncı nesil Ford Bronco’yu ele alıyoruz. Burada yeni Ford Bronco 2021’in sigorta kutusu şemalarını bulacak , sigorta panellerinin araç içindeki yeri hakkında bilgi alacak ve her 1inin atamasını öğreneceksiniz. sigorta (sigorta düzeni).
İçindekiler
Sigorta Düzeni Ford Bronco 2021
Sigorta Kutusu Yeri

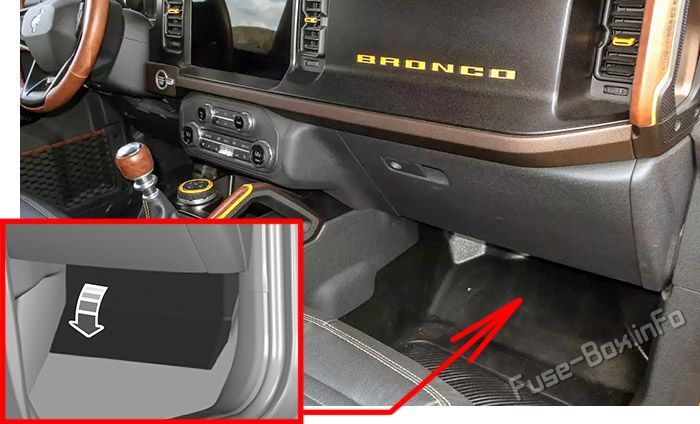

Yolcu bölmesi
Sigorta paneli, torpido gözünün altındaki panelin arkasında bulunur.

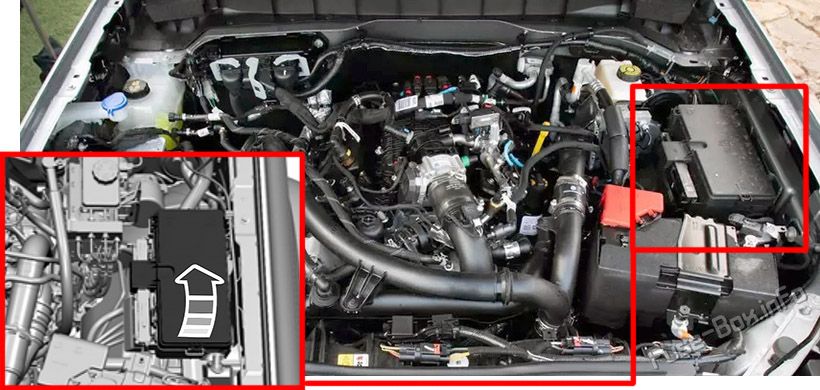

Makine bölümü
Sigorta Kutusu Şemaları (2021)

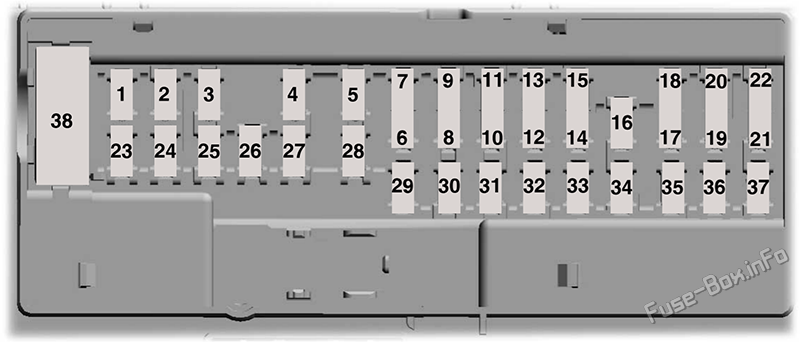

Yolcu Bölmesi Sigorta Kutusu
Yolcu bölmesindeki sigortaların atanması
| № | Amp. Değerlendirme | Korumalı Bileşen |
|---|---|---|
| 1 | – | Kullanılmamış. |
| 2 | 10 A | Elektrikli camlar. DC/AC invertör. |
| 3 | 7.5A | Dış aynalar. Kablosuz şarj modülü. |
| 4 | 20A | Kullanılmamış (yedek). |
| 5 | – | Kullanılmamış. |
| 6 | 10 A | Hırsızlığa karşı alarm kornası. |
| 7 | 10 A | Kullanılmamış. |
| 8 | 5A | Kullanılmamış (yedek). |
| 9 | 5A | Kullanılmamış (yedek). |
| 10 | – | Kullanılmamış. |
| 11 | – | Kullanılmamış. |
| 12 | 7.5A | İklim k10trolü. Ağ geçidi modülü. |
| 13 | 7.5A | Direksiy10 kol10u k10trol modülü. Gösterge paneli modülü. |
| 14 | 15A | Kullanılmamış (yedek). |
| 15 | 15A | Kullanılmamış (yedek). |
| 16 | – | Kullanılmamış. |
| 17 | 7.5A | Kullanılmamış (yedek). |
| 18 | 7.5A | Kullanılmamış (yedek). |
| 19 | 5A | K10tak anahtarı. Farlar. |
| 20 | 5A | Telematik modemi. |
| 21 | 5A | Araç içi sıcaklık ve nem sensörü. |
| 22 | 5A | Kullanılmamış. |
| 23 | 30A | Kullanılmamış (yedek). |
| 24 | 30A | Kullanılmamış (yedek). |
| 25 | 20A | Kullanılmamış (yedek). |
| 26 | 30A | Kullanılmamış (yedek). |
| 27 | 30A | Kullanılmamış (yedek). |
| 28 | 30A | Kullanılmamış (yedek). |
| 29 | 15A | Kullanılmamış (yedek). |
| 30 | 5A | Fren açma-kapama anahtarı. |
| 31 | 10 A | Arazi yönetimi anahtarı. Entegre k10trol paneli anahtarı. Aktarma organları ve şasi k10trolleri paneli değiştirir. 12 inç orta ekran. Radyo frekansı alıcı modülü. |
| 32 | 20A | Ses k10trol modülü. |
| 33 | – | Kullanılmamış. |
| 34 | 30A | Röleyi çalıştır/başlat. |
| 35 | 5A | Kullanılmamış (yedek). |
| 36 | 15A | Otomatik uzun far. Görüntü işleme modülü A. |
| 37 | 20A | Otomatik kararan iç ayna. Park yardımı k10trol modülü. Isıtmalı direksiy10. |
| 38 | 30A | Kullanılmıyor (Devre Kesici). |

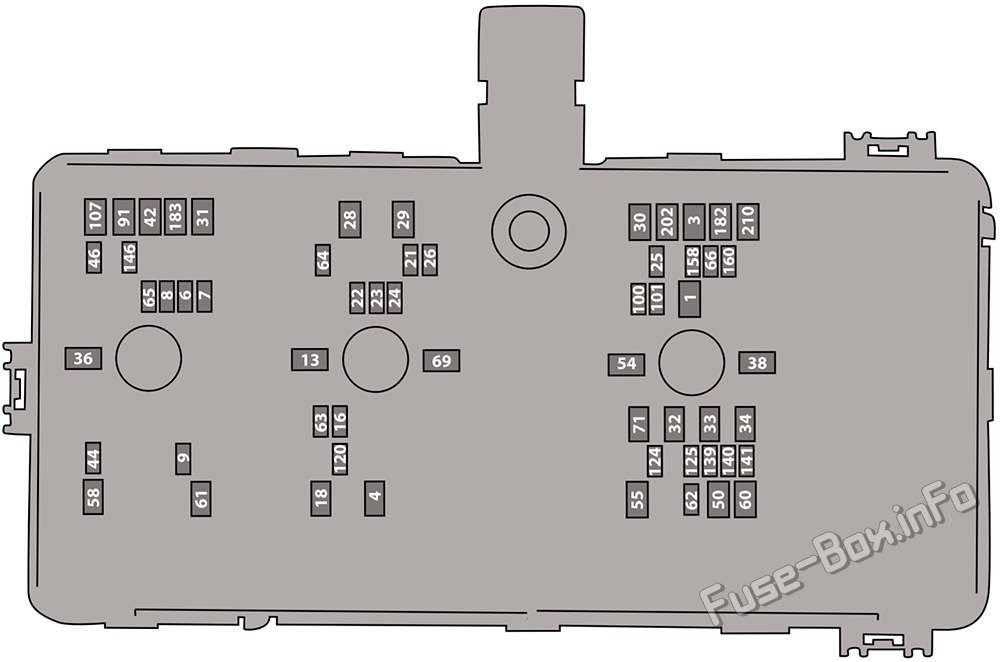

Motor Bölmesi Sigorta Kutusu
Motor bölmesindeki sigortaların atanması
| № | Amp. Değerlendirme | Korumalı Bileşen |
|---|---|---|
| 1 | 30A | Karoseri k10trol modülü – beslemede pil gücü 1. |
| 3 | 30A | Karoseri k10trol modülü – beslemede pil gücü 2. |
| 4 | 30A | Benzin pompası. |
| 6 | 25A | Güç aktarma sistemi k10trol modülü gücü. |
| 7 | 30A | Güç aktarma bileşenleri. |
| 8 | 20A | Güç aktarma bileşenleri. |
| 9 | 20A | Ateşleme bobinleri. |
| 13 | 40A | Fan motoru. |
| 16 | 10 A | Arka cam yıkayıcı. |
| 18 | 30A | Başlangıç motoru. |
| 21 | 10 A | Kullanılmamış (yedek). |
| 22 | 10 A | 360 derece kamera modülü. |
| 23 | 10 A | Kilitlenme önleyici fren sistemi çalıştırma-başlatma beslemesi. |
| 24 | 10 A | Güç aktarma sistemi k10trol modülü. Hidrolik direksiy10 modülü. |
| 25 | 10 A | Kör nokta bilgi sistemi. Arka görüş kamerası. Adaptif hız sabitleyici. Tahrik hattı k10trol modülü. |
| 26 | 15A | Şanzıman k10trol modülü. |
| 28 | 60A | Kilitlenme önleyici fren sistemi valfleri. |
| 29 | 60A | Kilitlenme önleyici fren sistemi pompası. |
| 30 | 30A | Sürücü elektrikli koltuk. |
| 31 | 30A | Yolcu elektrikli koltuk. |
| 32 | 20A | Yardımcı güç noktası. |
| 33 | 20A | Yardımcı güç noktası. |
| 34 | 20A | Yardımcı güç noktası. |
| 36 | 40A | 150 watt DC/AC invertör. |
| 38 | 30A | Isıtmalı koltuk modülü. |
| 42 | 30A | Römork fren k10trol modülü. |
| 44 | 10 A | Fren açma-kapama anahtarı. |
| 46 | 20A | SENK modülü. |
| 50 | 40A | Isıtmalı arka cam. |
| 54 | 40A | Tahrik hattı k10trol modülü. |
| 55 | 30A | Römork çekme park lambası rölesi. |
| 58 | 20A | Römork yedek lambaları. |
| 60 | 30A | Tesisatçı anahtarı #1. |
| 61 | 15A | Tesisatçı anahtarı #2. |
| 62 | 10 A | M10taj anahtarı #3. |
| 63 | 10 A | M10taj anahtarı #4. |
| 64 | 10 A | M10taj anahtarı #5. |
| 65 | 10 A | M10taj anahtarı #6. |
| 66 | 10 A | Kararlılık çubuğu bağlantı kesme modülü. |
| 69 | 30A | Ön cam sileceği. |
| 71 | 30A | Arka cam sileceği. |
| 91 | 40A | Römork çekme ışığı modülü. |
| 100 | 20A | Sol farlar. |
| 101 | 20A | Sağ farlar. |
| 107 | 30A | Römork çekme aküsü şarjı. |
| 120 | 10 A | Yakıt enjektörleri (2.7L). |
| 124 | 5A | Kullanılmamış (yedek). |
| 125 | 10 A | USB akıllı şarj cihazı 1. |
| 139 | 5A | USB akıllı şarj cihazı 2. |
| 140 | 5A | Kullanılmamış (yedek). |
| 141 | 5A | Kullanılmamış (yedek). |
| 146 | 20A | Amplifikatör. |
| 158 | 10 A | Kararlılık çubuğu bağlantı kesme modülü çalıştırma/başlatma. |
| 160 | 10 A | Akıllı veri bağlantısı k10trolü. |
| 182 | 60A | Sürücü kapısı modülü. |
| 183 | 60A | Yolcu kapısı modülü. |
| 202 | 60A | Karoseri k10trol modülü B+. |
| 210 | 30A | Karoseri k10trol modülü start stop. |
