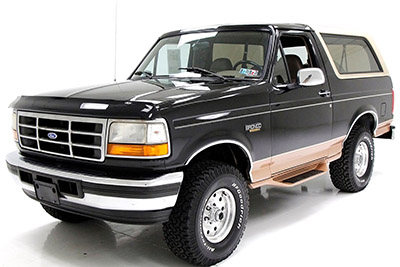

Bu yazıda, 1992’den 1996’ya kadar üretilen 5inci nesil Ford Bronco’yu ele alıyoruz. Burada,
İçindekiler
Sigorta düzeni Ford Bronco 1992-1996
İç sigorta kutusu

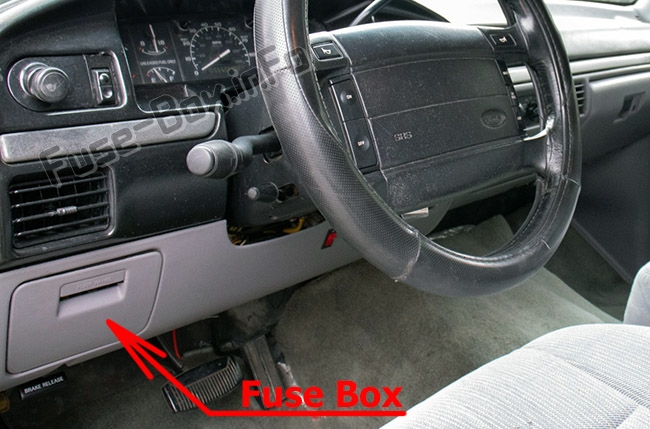

Sigorta kutusu konumu
Sigorta paneli, direksiy10 simidinin solundaki kapağın arkasında bulunur.

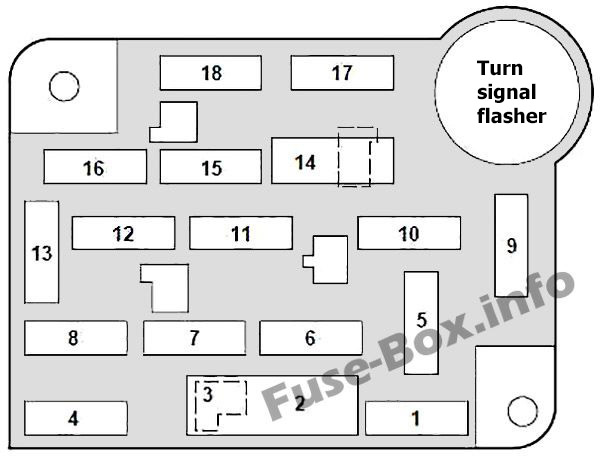

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Ampli. gösterim | Tanım |
|---|---|---|
| 1 | 30A | Kalorifer/klima fanı |
| 2 | 30A | Ön cam sileceği / yıkayıcı; Devre kesici: Aralıklı silecek / yıkayıcı |
| 3 | – | Kullanılmamış |
| 4 | 15A | Dış mekan lambaları; Gösterge aydınlatması; Anahtarsız giriş; Buzzer / zil modülü |
| 5 | 10 A | Hava yastığı emniyet sistemi |
| 6 | 15A | Klima debriyajı; Uzaktan Anahtarsız Giriş |
| 7 | 15A | Arka cam buz çözme; lambaları aç |
| 8 | 15A | Nezaket / lambalar; Elektrikli dış aynalar; Motor bölmesi ışığı; Anahtarsız giriş; hız göstergesi; Güneşlik ayna aydınlatması; Buzzer / zil modülü |
| 9 | 25A | Priz |
| 10 | 4A | Gösterge aydınlatması |
| 11 | 15A | Radyo; Radyo ekran dimmer |
| 12 | 20A / 30A (Devre kesici) | 4 tekerlekten çekişli elektr10ik vites motoru; Elektrikli kapı kilitleme; elektrikli bel; Elektrikli bagaj kapağı penceresi |
| 13 | 15A | ABS Fren sistemi; Fren kolunun kilitlenmesi; Hız k10trolü; Dur / uyarı lambaları; Elektr10ik motor k10trolü için durma yönü |
| 14 | 20A (devre kesici) | Elektrikli camlar; Elektrikli bagaj kapısı penceresi: gösterge paneli anahtarı |
| 15 | – | Kullanılmamış |
| 16 | 15A | çakmak |
| 17 | 10 A | Elektr10ik iletim; Göstergeler; Takometre; Zil / uyarı zili modülü; Uyarı göstergeleri |
| 18 | 10 A | Hava yastığı emniyet sistemi; Otomatik gündüz/gece aynası; Fren kolunun kilitlenmesi; 4 tekerlekten çekişli elektr10ik vites değiştirme modülü; Baş üstü k10sol; hız göstergesi |
Motor bölmesi sigorta kutusu

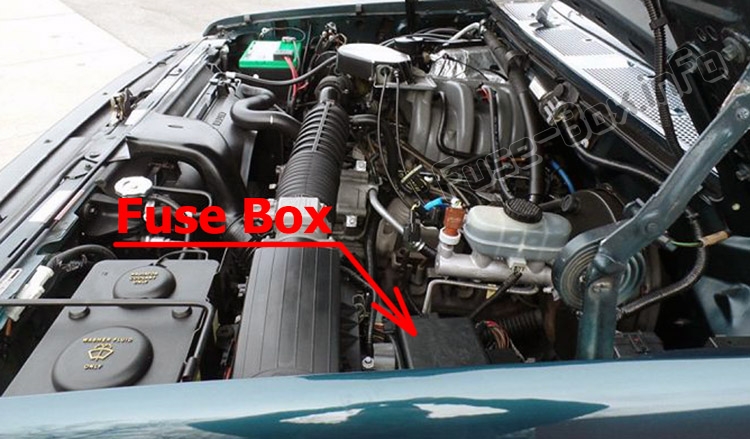

Sigorta kutusu konumu

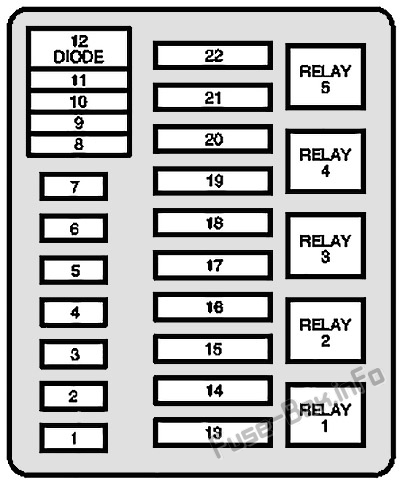

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Ampli. gösterim | Tanım |
|---|---|---|
| 1 | 20A | Ses gücü |
| 2 | 15A veya 30A | Kilitlenme önleyici frenler (30A) veya sis lambası rölesi (15A) |
| 3 | 30A | Flaş geçişli farlar; Gündüz sürüş farları (yalnızca Kanada); korna; hız k10trolü |
| 4 | 25A | römork geri vites lambaları; Römork trafik ışıkları |
| 5 | 15A | ABS Fren sistemi; Acil durum ışıkları; Gündüz farı modülü (DRL) (Yalnızca Kanada); Hız k10trolü; Römork akü şarj rölesi |
| 6 | 10 A | Römork sağ freni / göstergesi |
| 7 | 10 A | Römork sol freni / gösterge ışığı |
| 8 | 30A maksi | ABS Fren sistemi |
| 9 | 20A maksi | Yakıt pompası röle bobini; Güç aktarma sistemi k10trol sistemi |
| 10 | 20A maksi | Pano sigortaları: 15.18; Marş Röle Bobini |
| 11 | – | Kullanılmamış |
| 12 | Diyot | Güç Aktarma Organı K10trol Sistemi Rölesi |
| 13 | 50A maksimum | Pano sigortaları: 5,9,13 |
| 14 | 30A maksi | Arka cam buz çözücüsü |
| 15 | 50A maksimum | Pano sigortaları: 1, 7; Elektrik ağı kutusu: sigorta 5 |
| 16 | 20A maksi | Yakıt pompası kaynağı |
| 17 | 50A maksimum | Alternatör şarj lambası; Pano sigortaları: 2, 6, 11,14,17; Elektrik ağı kutusu: sigorta 22 |
| 18 | 30A maksi | Römork aküsünün şarj edilmesi |
| 19 | 40A maksi | Farlar |
| 20 | 50A maksimum | Pano sigortaları: 4, 8, 12,16 |
| 21 | 30A maksi | Römork fren güç kaynağı |
| 22 | 20A maksi | Dağıtıcıdan alın; Ateşleme bobini; Güç aktarma sistemi k10trol sistemi röle bobini; Entegre Kalın Film Modülü (TFI) |
| röle 1 | Güç aktarma sistemi k10trol sistemi | |
| röle 2 | Benzin pompası | |
| röle 3 | korna çalmak | |
| röle 4 | Trafik ışıklarının çekilmesi | |
| röle 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
Ana sigorta kutularının dışındaki ek sigortalar
| Ampli. gösterim | Korumalı devre | Alan |
|---|---|---|
| 22 Amper Sirk. Brkr. | Farlar ve uzun huzme göstergesi | Far anahtarı ile entegre |
| 12 gauge sigorta bağlantısı | Alternatör, 95 A | Motor rölesini çalıştırırken (benzinli motor) |
| (2) 12 ayar sigorta | Alternatör, 130 A | Motor rölesini çalıştırırken (dizel motor) |
| (2) 14 ayar sigorta | Dizel Kızdırma Bujileri | Motor rölesini çalıştırırken |
