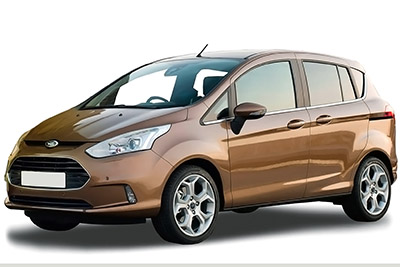

Ford B-Max mini MPV 2012’den 2017’ye kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Ford B-MAX 2012-2017)
İç sigorta kutusu

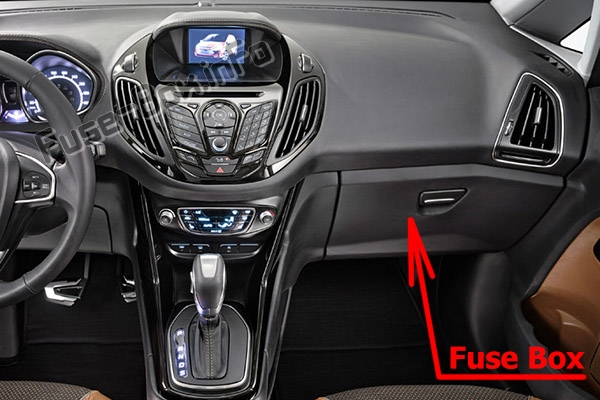

Sigorta kutusu konumu
Sigorta kutusu torpido gözünün arkasında bulunur (torpido gözünü açın, yanlarını içe doğru bastırın ve torpido gözünü aşağı çevirin).
Sigorta kutusunun şeması (Tip 1)
Gösterge tablosundaki sigorta tahsisi (tip 1)
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 7.5A | K10tak anahtarı, Yağmur sensörü, Isıtmalı ön cam, Kubbe lambası, İç ayna |
| 2 | 10 A | Işıkları durdur |
| 3 | 3 A | ters ışık |
| 4 | 7.5A | Far seviye ayarı |
| 5 | – | Kullanılmamış |
| 6 | 15A | Arka cam sileceği |
| 7 | 15A | Ön cam yıkama pompası |
| 8 | – | Kullanılmamış |
| 9 | 15A | Isıtmalı yolcu koltuğu |
| 10 | 15A | Isıtmalı sürücü koltuğu |
| 11 | – | Kullanılmamış |
| 12 | 10 A | Modül hava yastığı |
| 13 | 10 A | Ateşleme, Elektrikli hidrolik direksiy10, Gösterge paneli, Pasif hırsızlık önleme sistemi, Kilitlenme önleyici fren sistemi |
| 14 | 7.5A | Güç Aktarma Organı K10trol Modülü, Yakıt Pompası, Şanzıman Seçici Kolu |
| 15 | 7.5A | Ses sistemi, Gösterge paneli |
| 16 | 7.5A | Isıtmalı ön cam |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 10 A | Veri bağlantısı bağlayıcısı |
| 20 | 20A | Römork modülü |
| 21 | 15A | Ses sistemi, Navigasy10 |
| 22 | 7.5A | Gösterge paneli |
| 23 | 7.5A | Çok işlevli ekran, Saat, Dahili tarayıcı, Isıtma ızgaraları, Klima paneli |
| 24 | 10 A | SENKRONİZASYON modülü |
| 25 | – | Kullanılmamış |
| 26 | 30A | Ön sol silecek |
| 27 | 30A | Ön silecek, sağ taraf |
| 28 | 30A | Gerilim kalite modülü |
| 29 | 20A | Arka güç çıkışı |
| 30 | 20A | Çakmak, Yardımcı priz |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | – | Kullanılmamış |
| 34 | 20A | Anahtarsız giriş |
| 35 | 20A | Anahtarsız giriş |
| 36 | – | Kullanılmamış |
| 37 | 15A | K10tak anahtarı |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 7.5A | Arka görüş kamerası |
| 43 | 10 A | Şehir durdurma modülü aktif |
| 44 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| R1 | Ateşleme | |
| R2 | çakmak | |
| R3 | Kullanılmamış | |
| R4 | Şehir kapatma rölesi aktif | |
| R5 | Kullanılmamış | |
| R6 | Anahtarsız giriş (aksesuar) | |
| R7 | Anahtarsız giriş (k10tak) | |
| R8 | Pil tasarrufu rölesi | |
| R9 | Isıtmalı ön cam, sol taraf | |
| R10 | Isıtmalı ön cam, sağ taraf | |
| R11 | Kullanılmamış | |
| R12 | Kullanılmamış |

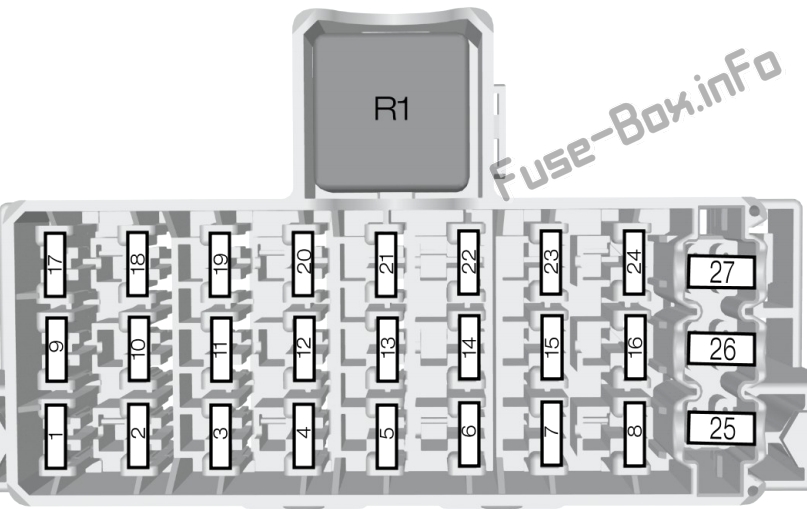

Sigorta kutusunun şeması (Tip 2)
Gösterge tablosunda sigorta tahsisi (tip 2)
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 7.5A | Ateşleme, yağmur sensörü, ısıtmalı ön cam |
| 2 | 10 A | Işıkları durdur |
| 3 | 7.5A | Geri vites lambası, geri görüş kamerası |
| 4 | 7.5A | Far seviye ayarı |
| 5 | – | Kullanılmamış |
| 6 | 15A | Arka cam sileceği |
| 7 | 15A | Ön cam yıkama pompası |
| 8 | – | Kullanılmamış |
| 9 | 15A | Isıtmalı yolcu koltuğu |
| 10 | 15A | Isıtmalı sürücü koltuğu |
| 11 | – | Kullanılmamış |
| 12 | 10 A | Modül hava yastığı |
| 13 | 10 A | Ateşleme, elektrikli hidrolik direksiy10, gösterge paneli, pasif hırsızlık önleme sistemi, kilitlenme önleyici fren sistemi |
| 14 | 7.5A | Güç aktarma sistemi k10trol modülü, şanzıman seçme kolu, yakıt pompası |
| 15 | 7.5A | Ses sistemi, gösterge paneli |
| 16 | 7.5A | Isıtmalı ön cam |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A | Veri bağlantısı bağlayıcısı |
| 20 | 20A | Çok işlevli ekran, saat, dahili tarayıcı, ısıtma menfezleri, klima paneli |
| 21 | 15A | Ses sistemi, navigasy10, bluetooth |
| 22 | 7.5A | Gösterge paneli |
| 23 | 7.5A | Römork modülü |
| 24 | 7.5A | Senkr10izasy10 modülü anteni |
| 25 | – | Kullanılmamış |
| 26 | 30A | Ön silecek, sol taraf |
| 27 | 30A | Ön silecek, sağ taraf |
| R1 | Ateşleme rölesi |
Motor bölmesi sigorta kutusu

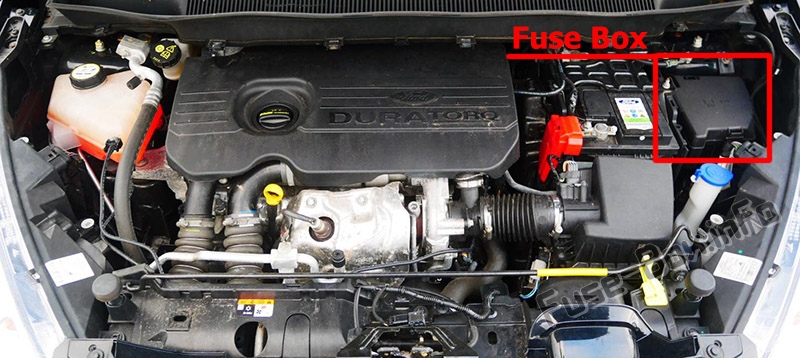

Sigorta kutusu konumu

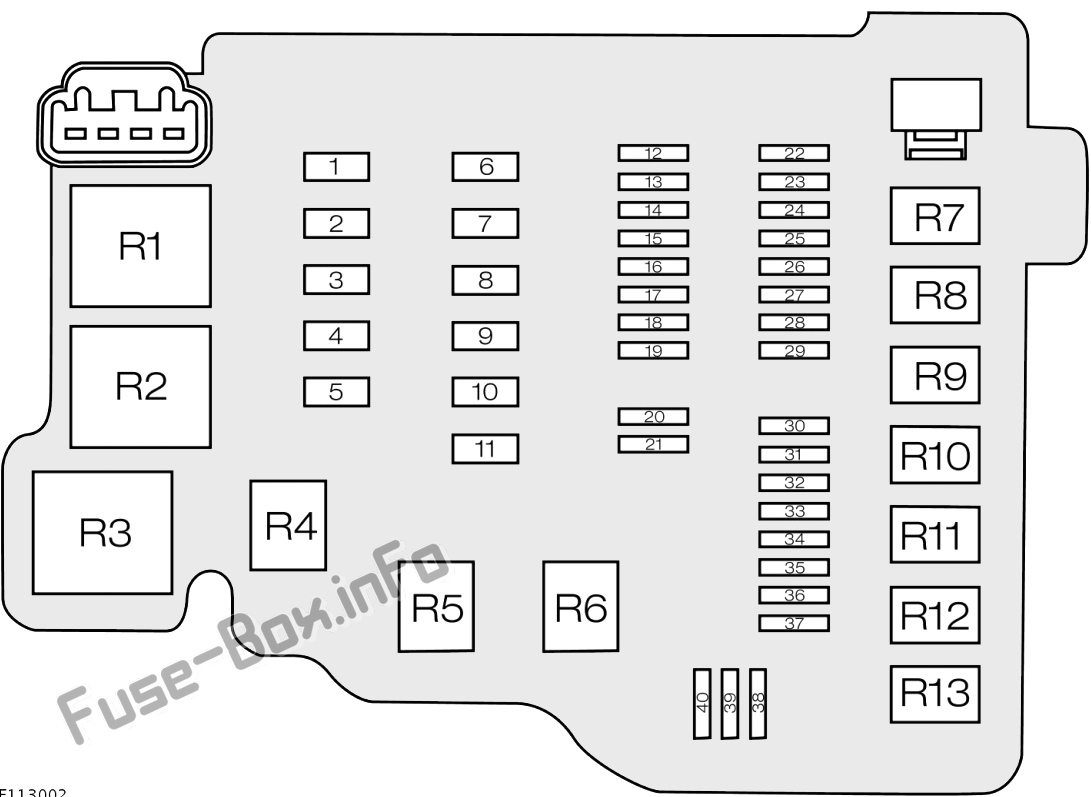

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 30A | Kilitlenme önleyici fren sistemi modülü, denge destek modülü |
| 2 | 60A | Yüksek hızlı soğutma sistemi fanı |
| 3 | 30A veya 40A | Soğutma Sistemi Fanı (40A) veya Düşük Devir Soğutma Sistemi Fanı (30A) |
| 4 | 30A | Isıtıcı fanı |
| 5 | 60A | Yolcu bölmesi sigorta kutusu beslemesi (akü) |
| 6 | 30A | Beden k10trol modülü |
| 7 | 60A | Yolcu bölmesi sigorta kutusu beslemesi (ateşleme) |
| 8 | 50A veya 60A | Kızdırma bujileri (Dizel motorlar, 60A) veya DPS6 modülü (50A) |
| 9 | 40A | Isıtmalı ön cam, sol taraf |
| 10 | 40A | Isıtmalı ön cam, sağ taraf |
| 11 | 30A | Marş rölesi |
| 12 | 10 A | Sol uzun far rölesi |
| 13 | 10 A | Sağ uzun far rölesi |
| 14 | 15A | pompa’da çalışıyor |
| 15 | 20A | Ateşleme bobini |
| 16 | 15A | Güç aktarma sistemi k10trol modülü, üst ve alt soğutma fanı |
| 17 | 15A | Isıtmalı oksijen sensörleri (benzinli motorlar) |
| 17 | 20A | Güç modülü (dizel motorlar) |
| 18 | – | Kullanılmamış |
| 19 | 7.5A | Klima k10trolörü |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20A | Aydınlatma k10trolü pil güç kaynağı |
| 23 | 15A | Ön sis farları |
| 24 | 15A | Yön göstergeleri |
| 25 | 15A | Dış aydınlatma sol taraf |
| 26 | 15A | Dış aydınlatma sağ taraf |
| 27 | 7.5A | Güç aktarma sistemi k10trol modülü |
| 28 | 20A | Kilitlenme önleyici fren sistemi, Denge yardımı |
| 29 | 10 A | Klima debriyajı |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 20A | Korna, pil tasarrufu, anahtarsız araç modülü |
| 33 | 20A | Isıtmalı arka cam |
| 34 | 20A | Yakıt pompası rölesi, Dizel yakıt ısıtıcısı |
| 35 | 15A | Kategori 1 alarm sistemi |
| 36 | 7.5A | Otomatik şanzıman k10trolörü |
| 37 | 25A | Kapı modülü ön sol |
| 38 | 25A | Ön kapı modülü sağ taraf |
| 39 | 25A | Sol arka kapı modülü |
| 40 | 25A | Sağ yan arka kapı modülü |
| R1 | Soğutma sistemi fanı | |
| R2 | Kullanılmamış | |
| R3 | Güç aktarma sistemi k10trol modülü | |
| R4 | Yüksek ışın | |
| R5 | Kullanılmamış | |
| R6 | Kullanılmamış | |
| R7 | Motor soğutma fanı | |
| R8 | Giriş | |
| R9 | Klima debriyajı | |
| R10 | Ön sis farları | |
| R11 | Yakıt pompası, Dizel ısıtıcı | |
| R12 | ters ışık | |
| R13 | Isıtıcı fanı |
