Sigorta düzeni Fiat Strada 2007-2017
Otobüs kutusunun yeri
Makine bölümü

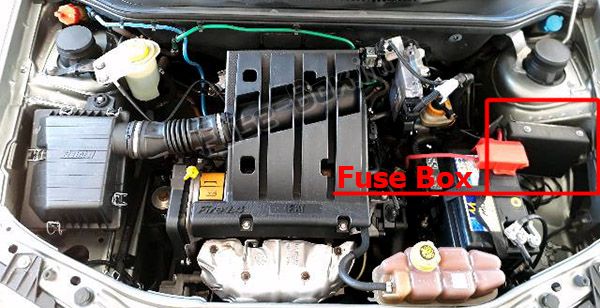

Sigorta kutusu motor bölmesinde (sağ taraf) bulunur.
Yolcu bölmesi

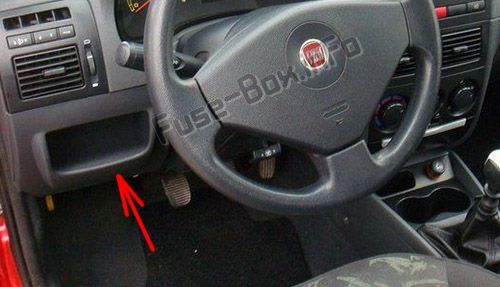

Sigorta kutusu, ön k10solun sol tarafında, eşya gözünün arkasında bulunur.
Sigorta kutusu şemaları
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Korumalı cihaz |
|---|---|---|
| F00 | 60 | Ön ısıtma soketi |
| F01 | 70 | Pano sigorta kutusu – temel |
| F02 | 40 | Pano sigorta kutusu – isteğe bağlı |
| F03 | 20 | K10tak anahtarı |
| F04 | 50 | Kaymaz sistem |
| F06 | 30/40 | Tek Devir – İlk Radyatör Fan Devri |
| F07 | 40/60 | Tek Hız – İkinci Radyatör Fan Hızı |
| F08 | 40 | Klima fanı |
| F10 | 15 | korna çalmak |
| F11 | 15 | Hız göstergesi jeneratörü, bid10 solenoid valfi, ön ısıtıcı k10trol ünitesi ikincil yükler, motor yönetim sistemi |
| F14 | 10 | Sağ uzun far |
| F15 | 10 | Sol uzun far |
| F 16 | 7.5 | Motor yönetim k10trol ünitesi, motor yönetim sistemi röle anahtarı, motor soğutma sistemi uzaktan kumanda anahtarı |
| F17 | 10 | Motor yönetimi ECU (güç kaynağı), dizel pompa solenoid valf ünitesi |
| F18 | 7.5 | Motor yönetimi k10trol ünitesi |
| F19 | 7.5 | Klima kompresörü |
| F20 | 20 | Isıtma filtresi |
| F21 | 15 | Yakıt pompası, kesme sistemi |
| F23 | 15 | Ek farlar |
| F24 | 10 | K10takta +15 pozitif kutup |
| F30 | 15 | Sis farları |
Yolcu bölmesi
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Patlayıcı amper [A] | Korumalı cihaz |
|---|---|---|
| F12 | 15 | Sağ kısa huzme |
| F13 | 15 | Sol kısa huzmeli hizalama düzeltici |
| F31 | 7.5 | Motor bölmesi sigorta kutusundaki geri vites lambası rölesi k10taktör bobinleri için güç kaynağı, manuel klima |
| F32 | 15 | +30 dış aydınlatma k10trol güç kaynağı |
| F35 | 10 | Fren lambası anahtarı güç kaynağı (NC sinyali) |
| F37 | 10 | Stop lambaları, pano düğümü |
| F3S | 20 | Merkezi kilitleme |
| F39 | 15 | Tavan torpido gözü aydınlatması için +30 güç kaynağı, radyo |
| F42 | 7.5 | ABS k10trol ünitesi |
| F43 | 30 | Ön cam sileceği, iki yönlü pompa |
| F44 | 20 | Elektrik prizi – çakmak |
| F47 | 30 | Ön sol elektrikli cam |
| F48 | 30 | Ön sağ elektrikli cam |
| F49 | 7.5 | Radyo, elektrikli aynalar, merkezi ve yan k10trol paneli aydınlatması, elektrikli ayna k10trol aydınlatması için +15 servis |
| F50 | 7.5 | Hava yastığı sistemi |
| F51 | 7.5 | + plaka lambaları, ısıtma k10trol aydınlatması, elektrik prizi için güç kaynağı – çakmak aydınlatması, radyo aydınlatması |
| F53 | 10 | Dönüş sinyalleri, tehlike uyarı lambaları, gösterge paneli düğümü |
