Fiat Sedici mini crossover SUV 2006’dan 2014’e kadar üretildi. Burada
İçindekiler
Fiat Sedici sigortaları mevcut 2006-2014
Sigorta kutusu konumu
Makine bölümü

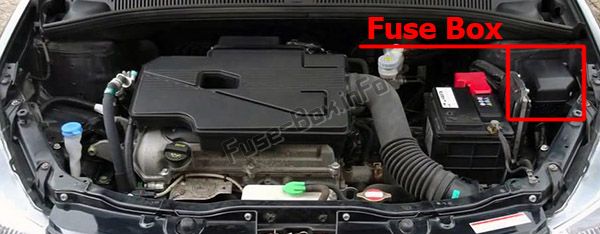

Sigorta kutusu motor bölmesinde bulunur
Gösterge Paneli

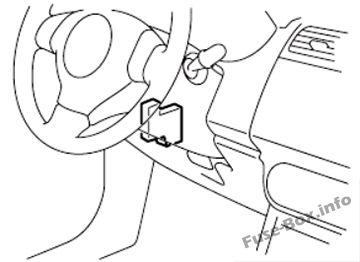

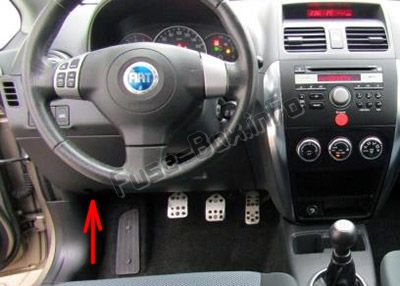

Sigortalar, ön panelin sürücü tarafının altında bulunur.
Sigorta kutusu kapağını çekerek çıkarın.
Sigorta kutusu şemaları
Motor bölmesi, Benzinli motor

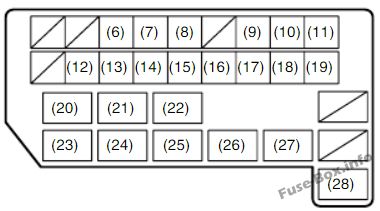

Motor bölmesindeki sigorta yerleşimi (benzinli motor modelleri)
| Numara. | Amper [A] | Tanım |
|---|---|---|
| 1 | 80 | Herhangi 1 elektrik yükü |
| 2 | 50 | Elektrikli cam, Ateşleme Sileceği, Marş |
| 3 | 50 | Arka ışık, Arka buğu çözücü, Kapı kilidi. Tehlike / Korna, Kubbe |
| 4 | 80 | Isıtma, Hava kompresörü, Hidrolik direksiy10 |
| 5 | 15 | Radyatör fanı, Ön sis lambası, Far |
| 6 | 15 | Far sigortası (sağ) |
| 7 | 15 | Far sigortası (sol) |
| 8 | 20 | Ön sis lambası sigortası |
| 9 | 60 | Servo direksiy10 k10trol modülü sigortası |
| 10 | 40 | ABS k10trol modülü sigortası |
| 11 | 30 | Radyatör fanı sigortası |
| 12 | 30 | ABS k10trol modülü sigortası |
| 13 | 30 | Marş motoru sigortası |
| 14 | 50 | K10tak anahtarı sigortası |
| 15 | 30 | Fan sigortası |
| 16 | 20 | Hava kompresörü sigortası |
| 17 | 15 | Gaz kelebeği motoru sigortası |
| 18 | 15 | Otomatik transaks sigortası (varsa) |
| 19 | 15 | Yakıt enjeksiy10 sigortası |
| 20 | – | Otomatik transaks sigortası (varsa) |
| 21 | – | Hava kompresörü rölesi |
| 22 | – | Yakıt pompası rölesi |
| 23 | – | K10denser fan rölesi |
| 24 | – | Ön sis lambası rölesi |
| 25 | – | Gaz kelebeği motoru rölesi |
| 26 | – | ANA OL |
| 27 | – | Motor çalıştırma rölesi |
| 28 | – | Radyatör fanı rölesi |
Motor bölmesi, dizel motor

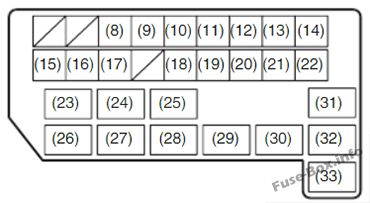

Motor bölmesindeki sigorta yerleşimi (dizel motor modelleri)
| Numara. | Amper [A] | Tanım |
|---|---|---|
| 1 | 80 | Gözlük |
| 2 | 30 | Yağ ısıtma |
| 3 | 140 | Herhangi 1 elektrik yükü |
| 4 | 50 | Işık |
| 5 | 30 | düşük ısıtma |
| 6 | 30 | düşük ısıtma |
| 7 | 30 | düşük ısıtma |
| 8 | 15 | Far sigortası (sağ) |
| 9 | 15 | Far sigortası (sol) |
| 10 | 20 | Ön sis lambası sigortası |
| 11 | 50 | Ateşleme |
| 12 | 60 | Servo direksiy10 k10trol modülü sigortası |
| 13 | 40 | ABS k10trol modülü sigortası |
| 14 | 30 | Radyatör fanı sigortası |
| 15 | 30 | ABS k10trol modülü sigortası |
| 16 | 30 | Marş motoru sigortası |
| 17 | 50 | Ateşleme |
| 18 | 30 | Fan sigortası |
| 19 | 10 | Hava kompresörü sigortası |
| 20 | 20 | Yakıt pompası sigortası |
| 21 | 30 | K10denser fan sigortası |
| 22 | 20 | Yakıt enjeksiy10 sigortası |
| 23 | – | İkincil ısıtma rölesi 3 |
| 24 | – | Hava kompresörü rölesi |
| 25 | – | Yakıt pompası rölesi |
| 26 | – | K10denser fan rölesi |
| 27 | – | Ön sis lambası rölesi |
| 28 | – | İkincil ısıtma rölesi 2 |
| 29 | – | aşırı ısınma rölesi |
| 30 | – | Motor çalıştırma rölesi |
| 31 | – | Radyatör fanı rölesi |
| 32 | – | Radyatör fanı rölesi |
| 33 | – | Radyatör fanı rölesi |
| 34 | – | Yağ ısıtma |
| 35 | – | Ana yakıt enjeksiy10u |
| 36 | 10 | PEV |
| 37 | 10 | Yakıt enjeksiy10u |
| 38 | 15 | INJ DVR |
Gösterge Paneli

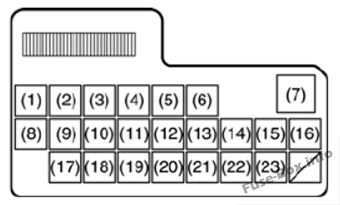

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper [A] | Tanım |
|---|---|---|
| 1 | 15 | Arka cam sileceği |
| 2 | 15 | Ateşleme bobini |
| 3 | 10 | ters ışık |
| 4 | 10 | Metre |
| 5 | 15 | Aksesuar |
| 6 | 15 | Aksesuar 2 |
| 7 | 30 | Elektrikli pencere |
| 8 | 30 | silecek |
| 9 | 10 | IG1 SIG |
| 10 | 15 | şişme çanta |
| 11 | 10 | Kilitlenme önleyici fren sistemi |
| 12 | 10 | Stop lambası |
| 13 | 10 | Fren lambası |
| 14 | 20 | Kilit |
| 15 | 15 | 4WD ışık |
| 16 | 10 | ST SIG |
| 17 | 15 | Koltuk ısıtıcısı |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Arka sis lambası |
| 20 | 15 | kubbe |
| 21 | 30 | Arka buğu çözücü |
| 22 | 15 | Korna / Tehlike |
| 23 | 10 | Korna / Tehlike Fiat KODU (İmmobilizer) |
