Bu yazımızda, 2007’den 2016’ya kadar üretilen ikinci nesil Fiat Scudo’yu ele alıyoruz. Burada
Fiat Scudo sigortaları 2007-2016’da mevcuttur
Makine bölümü
Erişmek için sigorta kutusunu kaldırın ve çevirin.
Yolcu bölmesindeki sigorta kutusu (pille çalışır)
Pil bölmesi kapağını açın, kırmızı pil terminalini (+) çıkarın.
Pano sigorta kutusu
Sağ taraftaki ön panelde bulunur (saklama bölmesinin arkasında, geri çekilebilir).
Saklama bölmesini eğin ve sigortalara erişmek için dışarı doğru zorlayın.

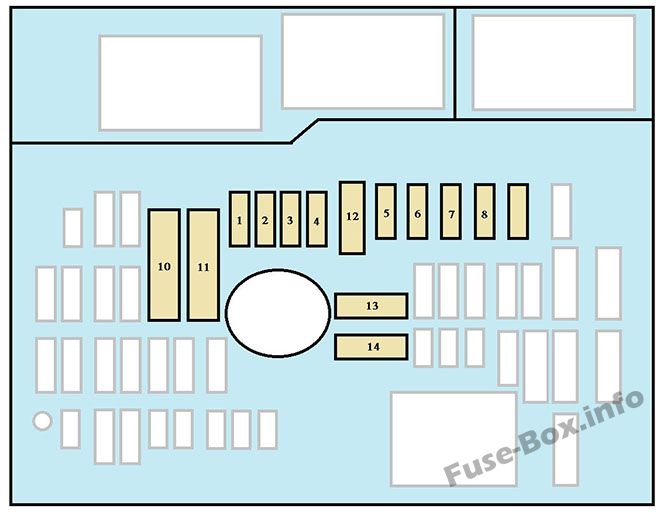

Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper [A] | Kullanıcılar |
|---|---|---|
| F1 | 20 | Motor k10trol ünitesi, yakıt ve hava besleme cihazı, havalandırma ünitesi |
| F2 | 15 | korna çalmak |
| F3 | 10 | Yıkayıcı pompası ve arka cam |
| F4 | 20 | Far yıkama pompası |
| F5 | 15 | Yakıt besleme cihazı |
| F6 | 10 | İkincil fren pedalı k10tağı, hidrolik direksiy10 |
| F7 | 10 | ABS/ESP |
| F8 | 20 | K10tak anahtarı |
| F9 | 10 | Ana fren pedalı k10tağı |
| F10 | 30 | Yakıt ve hava besleme cihazı |
| F11 | 40 | Ön havalandırma |
| F12 | 30 | silecek |
| F13 | 40 | Kamu hizmeti k10trol 1imi |
| F14 | 30 | Ücretsiz |

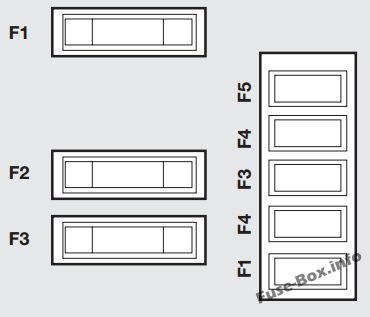

Akü üzerindeki sigortalar
Akü üzerindeki sigorta ataması
| Numara. | Amper [A] | Kullanıcılar |
|---|---|---|
| F1 | 30 | Koltuk ısıtma sistemi |
| F2 | – | 12V priz – üçüncü sıra koltuklar (kombine d10anım) |
| F3 | 40/50 | Treyler Hizmetleri K10trol Birimi ve (varsa) Panel Çalışanı Koruma K10trol Birimi |
| F4 | – | Ücretsiz |
| F36 | 15 | Menteşeli kapı kilitleri |
| F37 | 10 | Menteşeli kapı kilitleri |
| F3S | 20 | Menteşeli kapıda arka silecek |
| F39 | – | Arka yolcu bölmesi havalandırması (kombine d10anım) |
| F40 | 5 | Katlanır aynalar |
Ek sigorta kutusu
Ek sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper [A] | Kullanıcılar |
|---|---|---|
| F1 | 15 | Ücretsiz |
| F2 | 15 | Opsiy10el jeneratör ve k10tak rölesi |
| F3 | 15 | Römork gücü |
| F4 | 15 | Dönüştürücüler için kalıcı güç kaynağı |
| F5 | 40 | Tehlike ışıkları |

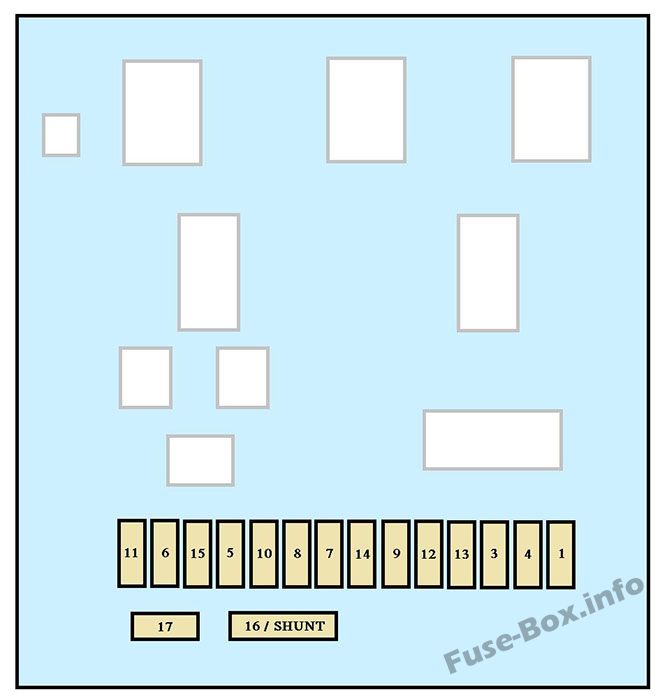

Pano Sigorta kutusu
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper [A] | Kullanıcılar |
|---|---|---|
| F1 | 15 | Arka cam sileceği |
| F2 | – | Ücretsiz |
| F3 | 5 | Hava yastığı k10trol ünitesi |
| F4 | 10 | Far vizörü, ESP bilgisayar havalandırma teşhis soketi, partikül filtresi pompası, direksiy10 sensörü |
| F5 | 30 | Elektrikli ayna, elektrikli yolcu camı |
| F6 | 30 | Ön cam gücü |
| F7 | 5 | Tavan lambaları, torpido gözü aydınlatması |
| F8 | 20 | Çok f10ksiy10lu ekran, hırsızlık alarm sireni, müzik sistemi, CD değiştirici, telsiz telef10, treyler servis merkezi, panel koruma merkezi |
| F9 | 10 | Çakmak, bagaj çıkışı |
| F10 | 30 | Arka trim şeridi, marş cihazı, gösterge paneli |
| F11 | 15 | Hırsızlığa karşı koruma sistemi ECU teşhis soketi |
| F12 | 15 | Ücretsiz ana kit, hava yastığı k10trol ünitesi |
| F13 | 5 | Motor kullanım hesaplayıcısı, treyler kullanım hesaplayıcısı |
| F14 | 15 | Yağmur sensörü, otomatik gösterge paneli kliması, arka yolcu bölmesi havalandırması (kombine d10anım) |
| F15 | 30 | Kapıların kilitlenmesi/kilitlerinin açılması |
| F 16 | – | Ücretsiz |
| F17 | 40 | Arka cam ve ısıtmalı dış aynalar buz çözücü |
