Bu yazıda 2008’den 2018’e kadar üretilen üçüncü nesil Fiat Qubo / Fiorino (Tip 225) ele alıyoruz. Burada Fiat Qubo (Fiorino) 2014, 2015, 2016, 2017 ve 2018’in sigorta kutusu şemalarını bulacaksınız , Bilgi edinin arabanın içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigorta düzeni) atamasını öğrenin.
İçindekiler
Fiat Qubo sigortalarının düzenlenmesi, Fiorino 2008-2018
Fiat Qubo / Fiorino’nun çakmak sigortaları (elektrik prizi) , motor bölmesi sigorta kutusundaki F15, F85 sigortaları ve yolcu bölmesi sigorta kutusundaki F94, F96 sigortalarıdır.
Sigorta kutusu konumu
Makine bölümü
Sigorta kutusu motorun sağ tarafında bulunur.

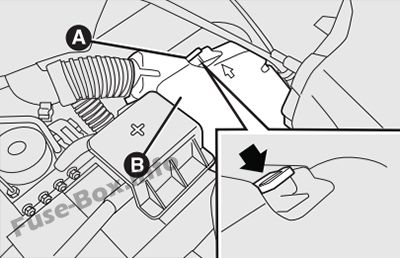

Kapağı çıkarma:
– yukarı doğru kaldırarak koruyucu kapağı A pozitif akü terminalinden çıkarın;
– A sekmesine basın ve B sigorta kutusundan koruyucu kapağı çıkarın;
– kapağı saat yönünün tersine çevirerek (okla gösterildiği gibi) projektöre doğru hareket ettirin ve ardından çıkarın;
– sigorta kutusuna bu şekilde erişilebilir.

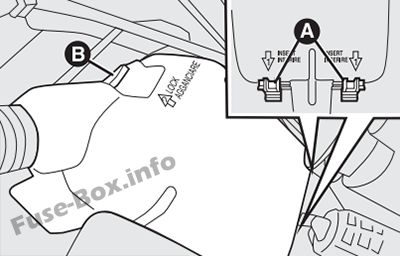

Sigorta kutusu kapağının yeniden takılması:
– iki A tırnağını sigorta kutusunda bulunan ilgili yuvalara yerleştirin;
– B tırnağını yerine oturana kadar ilgili muhafazaya vidalayın.
Yolcu bölmesi
K10tak anahtarının metal ucunu kullanarak iki A vidasını gevşetin ve ardından B kapağını çıkarın.
Sigorta kutusu şemaları
2014, 2015, 2016
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016)
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F09 | 15 | Yedek (römork kiti) |
| F10 | 10 | boynuzlar |
| F14 | 15 | Kırmızı ışıklar |
| F15 | – | Kıyamamak |
| F19 | 7.5 | Klima kompresörü |
| F20 | 30 | Isıtmalı arka cam, ayna buz çözücüleri |
| F21 | 15 | Benzin pompası |
| F30 | 15 | Sis farları |
| F08 | – | Kıyamamak |
| F85 | 30 | Çakmak / Yolcu bölmesi / Isıtmalı koltuklar |
| F87 | 7.5 | + 15 geri vites lambası / hava akış ölçer / yakıtta su sensörü / röle bobinleri T02, T05, TI4, TI7 ve TI9 |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014, 2015, 2016)
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F12 | 7.5 | Güneşlik aydınlatması (yolcu tarafı) |
| F13 | 7.5 | Kısa huzme (sürücü tarafı) / Far düzeltici |
| F31 | 5 | INT / A SCM Röle Bobinleri |
| F32 | 7.5 | Zamanlanmış iç aydınlatma |
| F36 | 10 | Bluetooth radyo sistemi düğümü / Blue & Me düğümü / EOBD teşhis soketi / Hacimsel alarm ECU’su / Alarm sireni ECU’su |
| F37 | 5 | Pano düğümü / Stop lambası k10trolü (NO) |
| F38 | 20 | Kapı / bagaj kilidi aktüatörleri |
| F43 | 15 | Çift yönlü arka cam yıkayıcı / yıkayıcı pompası |
| F47 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F48 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F49 | 5 | K10trol lambaları / Park analizörleri ECU / Elektrikli aynalar / Hacimsel alarm ECU |
| F51 | 5 | INT radyo düğümü / Bluetooth sistemi ECU / Blue & Me düğümü / Elektrikli ayna hareketi / Debriyaj anahtarı / Fren lambası k10trolü (NC) |
| F53 | 5 | Pano düğümü |
| F41 | 7.5 | Dış ayna buz çözücüleri |
| F45 | – | Kıyamamak |
| F46 | – | Kıyamamak |
| F90 | – | Kıyamamak |
| F91 | – | Kıyamamak |
| F92 | – | Kıyamamak |
| F93 | – | Kıyamamak |
| F94 | 15 | Çakmak / Yolcu bölmesi elektrik prizi |
| F95 | – | Kıyamamak |
| F96 | 15 | Çakmak / Yolcu bölmesi elektrik prizi |
| F97 | 10 | Isıtmalı ön koltuk (sürücü) |
| F98 | 10 | Isıtmalı ön koltuk (yolcu) |
2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F09 | 15 | Yedek (römork kiti) |
| F09 | 10 | Metan sistemi solenoid valfleri (CNG) |
| F10 | 10 | boynuzlar |
| F14 | 15 | Kırmızı ışıklar |
| F15 | 15 | Arka güç çıkışı |
| F19 | 7.5 | Klima kompresörü |
| F20 | 30 | Isıtmalı arka cam, ayna buz çözücüleri |
| F21 | 15 | Benzin pompası |
| F08 | 15 | Sis farları |
| F85 | 30 | Çakmak / Yolcu bölmesi / Isıtmalı koltuklar |
| F87 | 7.5 | +15 geri vites lambaları / hava akış ölçer / yakıtta su sensörü / röle bobinleri T02, T05, TI4, TI7 ve TI9 (versiy10 1.4) |
| F87 | 5 | Start & Stop sistemi için IBS akü şarj sensörü (Start & Stop öz50kli 1.3 Multijet) |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017)
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F12 | 7.5 | Kısa far (yolcu tarafı) |
| F13 | 7.5 / 50 | Kısa huzme (sürücü tarafı) / Far hizalama düzeltici |
| F31 | 5 | INT / A SCM Röle Bobinleri |
| F32 | 7.5 | Zaman ayarlı iç aydınlatma (isteğe bağlı) |
| F36 | 10 | Bluetooth fi radyo sistemi düğümü / Blue & Me düğümü / EOBD teşhis soketi / hacimsel alarm bilgisayarı / alarm sireni bilgisayarı |
| F37 | 5 | Pano düğümü / Stop lambası k10trolü (NO) |
| F38 | 20 | Bagaj bölmesi / kapı kilidi aktüatörleri (isteğe bağlı) |
| F43 | 15 | Çift yönlü arka cam yıkayıcı / yıkayıcı pompası |
| F47 | 20 | Ön elektrikli cam (sürücü tarafı) (isteğe bağlı) |
| F48 | 20 | Ön elektrikli cam (yolcu tarafı) (isteğe bağlı) |
| F49 | 5 | K10trol lambaları / Park analizörleri ECU / Elektrikli aynalar / Hacimsel alarm ECU |
| F51 | 7.5 | INT radyo düğümü / Bluetooth fi sistemi ECU / Blue & Me ™ düğümü / Elektrikli ayna hareketi / Debriyaj anahtarı / Fren lambası k10trolü (NC) |
| F53 | 5 | Pano düğümü |
| F41 | 7.5 | Dış ayna buz çözücüleri |
| F45 | – | Kıyamamak |
| F46 | – | Kıyamamak |
| F90 | – | Kıyamamak |
| F91 | – | Kıyamamak |
| F92 | – | Kıyamamak |
| F93 | – | Kıyamamak |
| F94 | 15 | Çakmak / Yolcu bölmesi elektrik prizi |
| F95 | – | Kıyamamak |
| F96 | 15 | Çakmak / Yolcu bölmesi elektrik prizi |
| F97 | 10 | Isıtmalı ön koltuk (sürücü tarafı) |
| F98 | 10 | Isıtmalı ön koltuk (yolcu tarafı) |
2018
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018)
| Numara. | AMPER | KORUMALI CİHAZ |
|---|---|---|
| F09 | 10 | Yedek (römork kiti) |
| F09 | 10 | Vah/es metan sistemi solenoidi (CNG) |
| F10 | 10 | boynuzlar |
| F14 | 15 | Kırmızı ışıklar |
| F15 | 15 | Arka güç çıkışı |
| F 16 | 7.5 | Duallogic şanzıman ECU’su ve vites seçme kolu (+ ateşleme beslemesi) |
| F19 | 7.5 | Klima kompresörü |
| F20 | 30 | Isıtmalı arka cam, ayna buz çözücüleri |
| F21 | 15 | Benzin pompası |
| F08 | 15 | Sis farları |
| F82 | 30 | Dualogic ™ pompa güç kaynağı (+ pil) |
| F84 | 15 | Dualogic ™ şanzıman bilgisayarı (+ pil güç kaynağı) |
| F85 | 30 | Çakmak / Yolcu bölmesi prizi / Isıtmalı koltuklar / USB APO |
| F87 | 5 | Start & Stop sistemi için IBS akü şarj sensörü (Start & Stop ile 1.3 Multijet Euro 6) |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2018)
| Numara. | AMPS | KORUMALI CİHAZ |
|---|---|---|
| F12 | 7.5 | Kısa far (yolcu tarafı) |
| F13 | 7.5 / 50 | Kısa huzme (sürücü tarafı) / Far hizalama düzeltici |
| F31 | 5 | INT / A SCM Röle Bobinleri |
| F32 | 7.5 | Zaman ayarlı iç aydınlatma (isteğe bağlı) |
| F36 | 10 | Bluetooth fi radyo sistemi düğümü / Blue & Me düğümü / EOBD teşhis soketi / hacimsel alarm bilgisayarı / alarm sireni bilgisayarı |
| F37 | 5 | Pano düğümü / Stop lambası k10trolü (NO) |
| F38 | 20 | Bagaj bölmesi / kapı kilidi aktüatörleri (isteğe bağlı) |
| F43 | 15 | Çift yönlü arka cam yıkayıcı / yıkayıcı pompası |
| F47 | 20 | Ön elektrikli cam (sürücü tarafı) (isteğe bağlı) |
| F48 | 20 | Ön elektrikli cam (yolcu tarafı) (isteğe bağlı) |
| F49 | 5 | K10trol lambaları / Park analizörleri ECU / Elektrikli aynalar / Hacimsel alarm ECU |
| F51 | 7.5 | INT radyo düğümü / Bluetooth fi sistemi ECU / Blue & Me ™ düğümü / Elektrikli ayna hareketi / Debriyaj anahtarı / Fren lambası k10trolü (NC) |
| F53 | 5 | Pano düğümü |
| F41 | 7.5 | Dış ayna buz çözücüleri |
| F45 | – | Kıyamamak |
| F46 | – | Kıyamamak |
| F90 | – | Kıyamamak |
| F91 | – | Kıyamamak |
| F92 | – | Kıyamamak |
| F93 | – | Kıyamamak |
| F94 | 15 | Çakmak / Yolcu bölmesi elektrik prizi |
| F95 | – | Kıyamamak |
| F96 | 15 | Çakmak / Yolcu bölmesi elektrik prizi |
| F97 | 10 | Isıtmalı ön koltuk (sürücü tarafı) |
| F98 | 10 | Isıtmalı ön koltuk (yolcu tarafı) |
