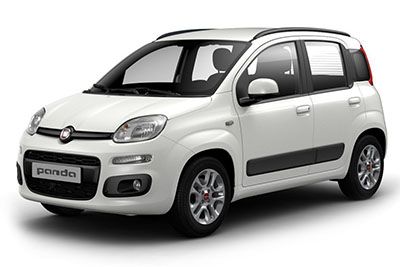

Bu yazımızda 2012’den 2019’a kadar üretilen üçüncü nesil Fiat Panda’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Fiat Panda 2012-2019
Motor bölmesi sigorta kutusu

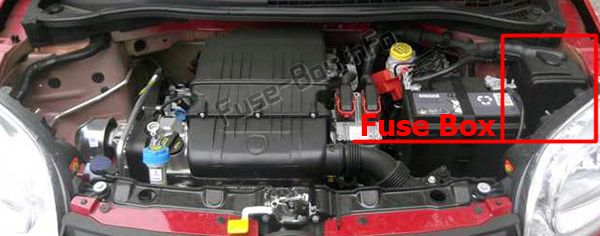

Sigorta kutusu konumu
Motor bölmesinde akünün yanında bulunur.

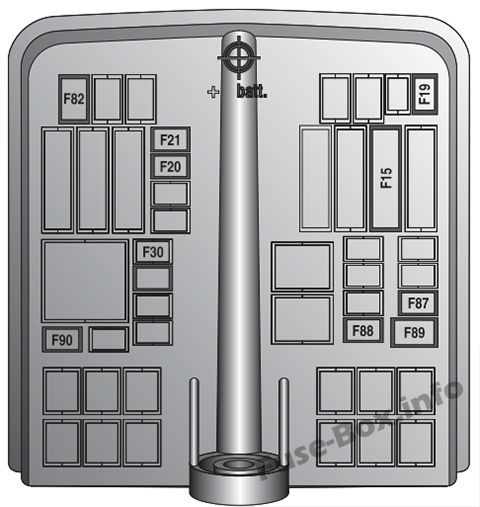

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | AMPER | BİR İŞLEV |
|---|---|---|
| F01 | 60 | Vücut bilgisayar düğümü |
| F08 | 40 | İç fan |
| F09 | 15 | Sis farları |
| F10 | 15 | akustik uyarılar |
| F14 | 15 | Kırmızı ışıklar |
| F15 | 70 | Isıtmalı ön cam |
| F19 | 7.5 | Klima kompresörü |
| F20 | 15 | Ön elektrik prizi (çakmaklı veya çakmaksız) |
| F21 | 15 | Benzin pompası |
| F30 | 5 | darbe |
| F82 | 20 | Elektrikli çatı motoru |
| F87 | 5 | +15 geri vites lambası (+15 = k10takta pozitif kutup) |
| F88 | 7.5 | Buğu giderme aynası |
| F89 | 30 | Isıtmalı arka cam |
| F90 | 5 | Pil şarj durumu sensörü |
Pano sigorta kutusu

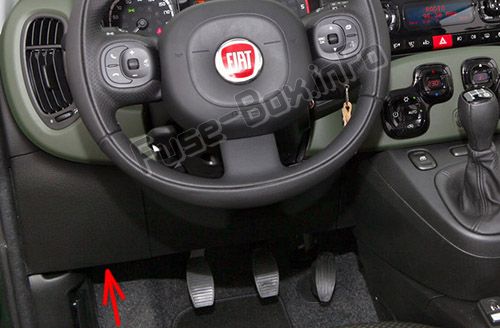

Sigorta kutusu konumu
K10trol ünitesi, direksiy10 kol10unun sol tarafına yakın 1 yerde bulunur ve sigortalara ön panelin alt kısmından kolayca erişilebilir.

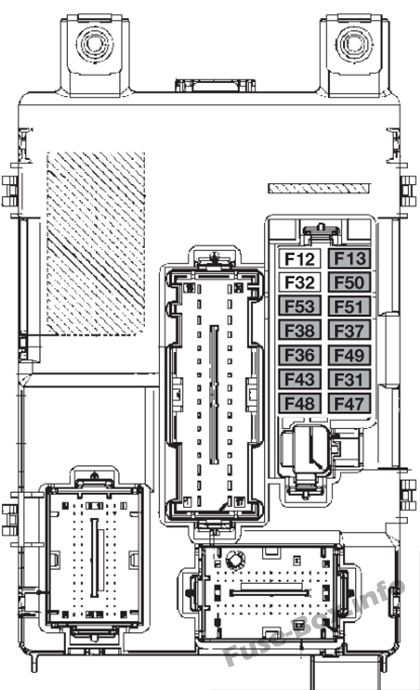

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | AMPER | BİR İŞLEV |
|---|---|---|
| F13 | 5 | +15 (*) far hizalama düzeltici |
| F31 | 5 | +15 (*) Motor çalıştırıldığında engellemeli ateşleme k10trolü |
| F36 | 10 | +30 (**) |
| F37 | 7.5 | +15 (*) fren pedalı anahtarı (NO) |
| F38 | 20 | Merkezi kapı kilitleme |
| F43 | 20 | İki yönlü ön cam yıkama pompası |
| F47 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F48 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F49 | 7.5 | +15 (*) |
| F50 | 7.5 | +15 (*) |
| F51 | 5 | +15 (*) |
| F53 | 7.5 | +30 (**) |
(*) +15 = artı kutbu ateşleme ile etkinleştirilir
(**) +30 = akünün doğrudan artı kutbu (ateşlemeyle etkinleştirilmez)
