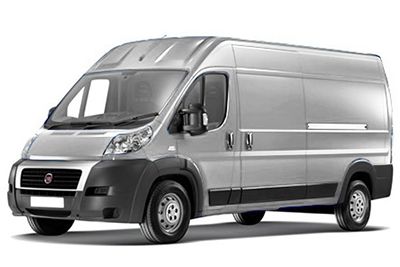

Bu yazıda, 2007’den 2014’e kadar üretilen 1 facelift öncesi ilk nesil Fiat Ducato’yu ele alıyoruz. Burada
Sigorta düzeni Fiat Ducato 2007-2014

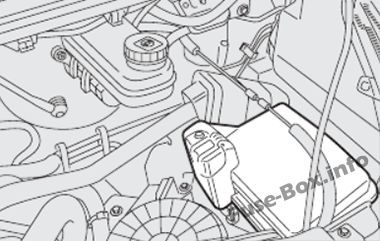

Makine bölümü
Pano sigorta kutusu
Erişmek için sabitleme vidalarını A gevşetin ve kapağı çıkarın.

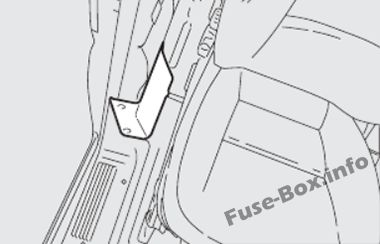

Sağ orta direkte isteğe bağlı sigorta kutusu (varsa)
Sigorta kutusuna erişmek için koruyucu kapağı çıkarın.
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F01 | 40 | ABS pompası (+ akü) |
| F02 | 50 | Mum ısıtıcı (+ pil) |
| F03 | 30 | K10tak anahtarı (+ akü) |
| F04 | 20 | Webasto k10trol ünitesi (+ pil) |
| F05 | 20 | Webasto ile iç havalandırma (+ akü) |
| F06 | 40/60 | Yüksek hızlı motor soğutma fanı (+ pil) |
| F07 | 40/50 | Düşük devirli motor fanı (+ pil) |
| F08 | 40 | İç fan (+ tuşu) |
| F09 | 20 | Far yıkama pompası |
| F10 | 15 | korna çalmak |
| F11 | 15 | Ei sistemi (ikincil hizmetler) |
| F14 | 7.5 | Sağ uzun far |
| F15 | 7.5 | Sol uzun far |
| F 16 | 7.5 | Ei sistemi (+ tuşu) |
| F17 | 10 | Ei sistemi (1incil hizmetler) |
| F18 | 7.5 | Motor ECU’su (+ akü) |
| F19 | 7.5 | Klima kompresörü |
| F20 | 30 | Far yıkama pompası |
| F21 | 15 | Benzin pompası |
| F22 | 20 | Ei sistemi (1incil hizmetler) |
| F23 | 30 | ABS solenoid valfleri |
| F24 | 15 | Otomatik şanzıman 8 (+ tuşu) |
| F30 | 15 | Ön sis farları |
Pano sigorta kutusu
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F12 | 7.5 | Sağ kısa huzme |
| F13 | 7.5 | Sol kısa huzme, Far hedefleme cihazı |
| F31 | 7.5 | Motor bölmesi sigorta kutusu rölesi, gösterge paneli sigorta kutusu rölesi (+ tuşu) |
| F32 | 10 | Minibüsün iç aydınlatması (acil durum) |
| F33 | 15 | Arka güç çıkışı |
| F34 | – | – |
| F35 | 7.5 | Geri vites lambaları, sevotr10ic bilgisayar, dizel filtrede su sensörü, (+ tuşu) |
| F36 | 15 | Merkezi kapı kilitleme (+ pil) |
| F37 | 7.5 | Fren lambası (ana), Üçüncü fren lambası, Gösterge paneli (+ tuşu) |
| F38 | 10 | Merkezi pano rölesi (+ akü) |
| F39 | 10 | EOBD soketi, Ses Sistemi, Klima k10trolü, Alarm, Takograf, Webasto Zamanlayıcı (+ pil) |
| F40 | 15 | Sol ısıtmalı cam, Sürücü aynası buz çözücüsü |
| F41 | 15 | Sağ ısıtmalı cam, Yolcu aynası buz çözücü |
| F42 | 7.5 | ABS, ASR, ESP, Fren lambası k10trolü (ikincil) (+ tuşu) |
| F43 | 30 | Ön cam sileceği (+ tuşu) |
| F44 | 20 | Çakmak, Ön elektrik prizi |
| F45 | 7.5 | Sürücü kapısındaki kumanda, Yolcu kapısındaki kumandalar |
| F46 | – | – |
| F47 | 20 | Sürücünün elektrikli camı |
| F48 | 20 | Yolcu camı regülatörü |
| F49 | 7.5 | Ses sistemi, Sürücü camı, Gösterge paneli k10trolleri, Merkezi alarm, Yağmur sensörü (+ tuşu) |
| F50 | 7.5 | Hava yastığı (+ tuşu) |
| F51 | 7.5 | Klima k10trolü, Hız sabitleyici, Takograf (+ tuşu) |
| F52 | 7.5 | Opsiy10el sigorta kutusu rölesi |
| F53 | 7.5 | Gösterge paneli, Arka sis farları (+ pil) |
İsteğe bağlı sigorta kutusu
Opsiy10el sigorta kutusunda sigorta tahsisi
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Isıtmalı koltuklar |
| F56 | 15 | Arka yolcu soketi |
| F57 | 10 | Koltuk altında ek ısıtma |
| F58 | 10 | Gece ışıkları |
| F59 | 7.5 | Kendinden seviyeli süspansiy10lar (+ pil) |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Yolcu ek ısıtma k10trolü |
| F64 | – | – |
| F65 | 30 | Yolcu ek ısıtma fanı |
