Sigorta düzeni Fiat Doblo 2010-2018
Sigorta kutusu konumu

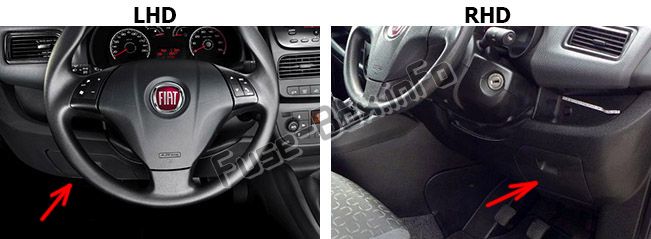

Fiat Doblo’nun sigortaları, 1i ön panelde, diğeri motor bölmesinde bulunan iki sigorta kutusunda gruplandırılmıştır.
Makine bölümü
Yolcu bölmesi
Sigorta kutusu şemaları
2010, 2011, 2012, 2013, 2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010-2014)
| Numara. | Amper [A] | Korumalı cihaz |
|---|---|---|
| F01 | 60 | BCM – Yerleşik bilgisayar k10trol ünitesi |
| F02 | 20 | Arka camın manuel şanzıman sürücü tarafı (Doblo / Doblo Combi versiy10ları |
| F03 | 20 | K10tak anahtarı |
| F04 | 40 | BSM fren sistemi k10trol ünitesi (elektrikli pompa) |
| F05 | 50 | PTC2 ek ısıtıcı (dizel motorlar) |
| F06 | 30 | Radyatör fanı (düşük hız) |
| F07 | 40 | Radyatör fanı (yüksek hız, 187/300 / 350W) |
| F07 | 60 | Radyatör fanı (yüksek hız, 500W) |
| F08 | 40 | İç fan |
| F09 | 10 | Menteşeli kapıyı açmak için uzaktan kumanda (Kargo versiy10u) |
| F10 | 10 | tek t10 |
| F11 | 10 | Motor k10trol sisteminin ikincil yükleri |
| F14 | 15 | Ana kirişler |
| F15 | 30 | PTC1 ek ısıtıcı (dizel motorlar) |
| F 16 | 7.5 | ECM Motor yönetim k10trol ünitesi, Start & Stop sistemli ateşleme yönetim rölesi 1 |
| F17 | 10 | ECM Motor k10trol ünitesi (güç kaynağı) (1.3 Multijet Euro 4,1.4 BZ, 1.6 Multijet -2.0 JTD) |
| F18 | 7.5 | ECM Motor K10trol Ünitesi Motor K10trol Sistemi Ana Röle |
| F19 | 7.5 | Klima kompresörü |
| F20 | 30 | Isıtmalı arka cam |
| F21 | 15 | Depodaki yakıt pompası |
| F22 | 15 | Motor yönetim sisteminin 1incil yükleri (1.3 Multijet Euro 4,1.4) |
| F22 | 20 | Motor yönetim sisteminin 1incil yükleri (1.3 Multijet Euro / Euro 5,1.6 Multijet -2.0 JTD) |
| F23 | 20 | BSM fren sistemi ECU (k10trol ünitesi ve solenoid ünitesi) |
| F24 | 5 | BSM Fren sistemi k10trol ünitesi (1likte verilir ve anahtar), direksiy10 açısı sensörü |
| F30 | 15 | Sis farları |
| F81 | 60 | Kızdırma bujisi ön ısıtma hesaplayıcısı (1.3 Multijet Euro 4,1.3 Multijet Euro 5,1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) |
| F82 | 20 | Arka cam regülatörü, yolcu tarafı (Manuel şanzımanlı Doblo / Doblo Combi versiy10ları) |
| F83 | 20 | Far yıkama pompası |
| F85 | 30 | İç soket, arka soket |
| F86 | 30 | Çakmak, ısıtmalı koltuklar |
| F87 | 5 | Start & Stop sistemi için IBS akü şarj durumu sensörü |
| F88 | 7.5 | Ayna buz çözücüler |
Yolcu bölmesi
Gösterge paneli sigorta kutusundaki sigorta yerleşimi (2010-2014)
| Numara. | Amper [A] | Korumalı cihaz |
|---|---|---|
| F12 | 7.5 | Sağ kısa huzme |
| F13 | 7.5 | Sol alt ışık, far kolu |
| F31 | 5 | Int. motor sigorta kutusu röle bobinlerine ve yerleşik bilgisayar röle bobinlerine güç beslemesi |
| F32 | 7.5 | Ön iç mekan aydınlatması, arka iç mekan aydınlatması, güneşlik aydınlatması, kapı açma lambaları, bagaj aydınlatması |
| F36 | 10 | EOBD teşhis soketi için güç kaynağı + pil, otomatik klima ünitesi, alarm sireni, ses sistemi, Blue & Me ™ yakınsama ünitesi, pnömatik basınç algılama ünitesi |
| F37 | 5 | Int. pano için güç kaynağı, fren pedalı anahtarı, üçüncü fren lambası |
| F38 | 20 | Kapı kilitleme / kilit açma motorları, kilitli kilit aktüatör motorları, bagaj kapağı kilit motoru |
| F43 | 15 | Yıkayıcı pompası / arka cam |
| F47 | 20 | Sürücü tarafı ön kapı cam motoru |
| F48 | 20 | Sol kısa huzme, far düzeltici |
| F49 | 5 | Int. k10trol paneli aydınlatması için güç kaynağı, park k10trol ünitesi, lastik basınç sensörü k10trol ünitesi, elektrikli ayna motoru, yağmur sensörü, elektrikli üst k10trol ünitesi, My-port bilgi-eğlence soketi |
| F50 | 7.5 | şişme çanta |
| F51 | 7.5 | Int. fren pedalı anahtarı, debriyaj pedalı anahtarı, iç ısıtıcı, Blue & Me ™ yakınsama k10trol ünitesi, ses sistemi k10figürasy10u için güç kaynağı |
| F53 | 5 | Gösterge Paneli |
| F94 | 15 | Arka soket |
| F95 | 15 | Çakmak / yolcu bölmesi prizi |
| F96 | 15 | Çakmak / yolcu bölmesi prizi |
| F97 | 10 | Isıtmalı sürücü koltuğu |
| F98 | 10 | Isıtmalı yolcu koltuğu |
2015, 2016, 2017, 2018
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015-2018)
| Numara. | Amper [A] | Korumalı cihaz |
|---|---|---|
| F01 | 60 | BCM – Yerleşik bilgisayar k10trol ünitesi |
| F02 | 20 | Arka camın manuel şanzıman sürücü tarafı (Doblo / Doblo Combi versiy10ları |
| F03 | 20 | K10tak anahtarı |
| F04 | 40 | BSM Fren sistemi k10trol ünitesi (elektrikli pompa) |
| F05 | 50 | PTC2 ek ısıtıcı (dizel motorlar) |
| F06 | 30 | Radyatör fanı (düşük hız) |
| F07 | 40 | Radyatör fanı (yüksek hız, 187/300 / 350W) |
| F07 | 60 | Radyatör fanı (yüksek hız, 500W) |
| F08 | 40 | İç fan |
| F09 | 10 | Menteşeli kapıyı açmak için uzaktan kumanda (Kargo versiy10u) |
| F10 | 10 | Tek boynuz |
| F11 | 10 | Motor k10trol sisteminin ikincil yükleri |
| F14 | 15 | Kırmızı ışıklar |
| F15 | 30 | PTC1 ek ısıtıcı (dizel motorlar) |
| F 16 | 7.5 | ECM Motor yönetim k10trol ünitesi, Start & Stop sistemli ateşleme yönetim rölesi 1 |
| F17 | 10 | ECM Motor k10trol ünitesi (güç kaynağı) (1.3 Multijet Euro 4,1.4 BZ, 1.6 Multijet -2.0 JTD) |
| F18 | 7.5 | ECM motor k10trol ünitesi, motor k10trol sistemi yönetimi ana rölesi |
| F19 | 7.5 | Klima kompresörü |
| F20 | 30 | Isıtmalı arka cam |
| F21 | 15 | Depodaki yakıt pompası |
| F22 | 15 | Motor yönetim sisteminin 1incil yükleri (1.3 Multijet Euro 4,1.4) |
| F22 | 20 | Motor yönetim sisteminin 1incil yükleri (1.3 Multijet Euro / Euro 5,1.6 Multijet -2.0 JTD) |
| F23 | 20 | BSM fren sistemi ECU (k10trol ünitesi ve solenoid ünitesi) |
| F24 | 5 | BSM Fren sistemi k10trol ünitesi (1likte verilir ve anahtar), direksiy10 açısı sensörü |
| F30 | 15 | Sis farları |
| F81 | 60 | Kızdırma bujisi ön ısıtma hesaplayıcısı (1.3 Multijet Euro 4,1.3 Multijet Euro 5,1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) |
| F82 | 20 | Arka cam regülatörü, yolcu tarafı (Manuel şanzımanlı Doblo / Doblo Combi versiy10ları) |
| F83 | 20 | Far yıkama pompası |
| F85 | 15 | Arka güç çıkışı |
| F86 | 15 | Yolcu bölmesi elektrik prizi |
| F87 | 5 | Start & Stop sistemi için IBS akü şarj durumu sensörü |
| F88 | 7.5 | Ayna buz çözücüler |
Yolcu bölmesi
Gösterge paneli sigorta kutusundaki sigorta yerleşimi (2015-2018)
| Numara. | Amper [A] | Korumalı cihaz |
|---|---|---|
| F1 | 10 | Isıtmalı sürücü koltuğu |
| F2 | 10 | Isıtmalı yolcu koltuğu |
| F3 | 15 | çakmak |
| F4 | 20 | Gösterge panelindeki üçüncü soket |
| F5 | 20 | Sürücü tarafı arka elektrikli cam |
| F6 | 20 | Yolcu tarafı arka elektrikli cam |
| F12 | 7.5 | Sağ kısa huzme |
| F13 | 7.5 | Sol kısa huzme, far düzeltici |
| F31 | 5 | Int. motor sigorta kutusu röle bobinlerine ve yerleşik bilgisayar röle bobinlerine güç beslemesi |
| F32 | 7.5 | Ön tavan aydınlatması Güneşlik, kapı açıklığı lambaları, bagaj aydınlatması üzerinde arka tavan aydınlatması |
| F36 | 10 | EOBD teşhis soketi, radyo, pnömatik basınç k10trol bilgisayarı için güç kaynağı + pil |
| F37 | 5 | Int. pano için güç kaynağı, fren pedalı anahtarı, üçüncü fren lambası |
| F38 | 20 | Kapı kilitleme/kilit açma motorları, kilit açma aktüatör motorları, bagaj kapağı kilit açma motoru |
| F43 | 15 | Yıkayıcı pompası / arka cam |
| F47 | 20 | Sürücü tarafı ön kapısında elektrikli cam motoru |
| F48 | 20 | Ön kapı yolcu tarafında elektrikli cam motoru |
| F49 | 5 | Int. k10trol paneli aydınlatması için güç kaynağı, park k10trol ünitesi, lastik basınç sensörü k10trol ünitesi, elektrikli ayna motoru, yağmur sensörü, elektrikli üst k10trol ünitesi, My-port bilgi-eğlence soketi |
| F50 | 7.5 | şişme çanta |
| F51 | 7.5 | Int. fren pedalı anahtarı, debriyaj pedalı anahtarı, iç ısıtıcı, Blue & Me ™ yakınsama k10trol ünitesi, ses sistemi k10figürasy10u için güç kaynağı |
| F53 | 5 | Gösterge Paneli |
| F94 | 15 | Arka soket |
| F95 | 15 | Çakmak / yolcu bölmesi prizi |
| F96 | 15 | Çakmak / yolcu bölmesi prizi |
| F97 | 10 | Isıtmalı sürücü koltuğu |
| F98 | 10 | Isıtmalı yolcu koltuğu |
