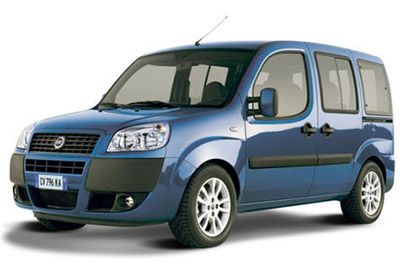

Bu yazıda 2000’den 2009’a kadar üretilen 1inci nesil Fiat Doblo’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Fiat Doblo 2005-2009
Sigorta kutusu konumu
Fiat Doblo’nun sigortaları, 1i ön panelde, diğeri motor bölmesinde bulunan iki sigorta kutusunda gruplandırılmıştır.
Makine bölümü
Motor bölmesi sigorta kutusundaki sigortalara erişmek için A tırnaklarını serbest bırakın ve B kapağını çıkarın.
Yolcu bölmesi
Kapağı çıkarmak ve sigortalara ulaşmak için noktalara basın.
Sigorta kutusu şemaları
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper [A] | Korumalı cihaz |
|---|---|---|
| F01 – MAKS | 70 | Pano k10trol ünitesinin standart güç f10ksiy10ları |
| F02 – MAKS | 40 | Opsiy10el gösterge paneli k10trol ünitesi güç f10ksiy10ları |
| F03 – MAKS | 20 | K10tak anahtarı |
| F04 – MAKS | 40 | ABS gücü (pompa) |
| F05 – MAKS | 30 | Güç ABS (valf) |
| F06 – MAKS | 30 | Tek hızlı radyatör fanı |
| F06 – MAKS | 30 | Birinci hızlı radyatör fanı (manuel klimaya sahip versiy10lar) |
| F06 – MAKS | 40 | Birinci hızlı radyatör fanı (1.3-1.9 Multijet sürümleri) |
| F07 – MAKS | 60 | İkinci radyatör fan hızı (manuel klima ile 1.4 – 1.6 versiy10ları) |
| F07 – MAKS | 40 | İkinci radyatör fan hızı (1.3-1.9 Multijet sürümleri) |
| F08 | 30 | İç fan |
| F09 | – | Kıyamamak |
| F10 | 15 | korna çalmak |
| F11 | 15 | Motor k10trol sisteminin ikincil yükleri |
| F11 | 15 | Kızdırma bujisi k10trol ünitesi |
| F11 | 15 | Benzin dumanı devridaim solenoid valfi |
| F11 | 15 | takometre jeneratörü |
| F11 | 15 | Lambda probları (oksijen probları) |
| F14 | 10 | Uzun far sağ |
| F15 | 10 | Uzun far sol |
| F 16 | 7.5 | Motor ECU’su (k10tak anahtarı verilir) |
| F 16 | 7.5 | Motor soğutma sistemi rölesi |
| F17 | 10 | Motor k10trol ünitesi (güç) |
| F18 | 7.5 | Motor ECU’su (+ akü) |
| F18 | 7.5 | Motor soğutma sistemi rölesi |
| F19 | 7.5 | Manuel klima kompresörü |
| F21 | 15 | Benzin pompası |
| F22 | 20 | Ateşleme bobinleri |
| F22 | 20 | enjektörler |
| F22 | 20 | Benzin pompası |
| F23 | – | Kıyamamak |
| F30 | 15 | Ön sis farları |
Kızdırma bujisi sigortası (60A) önceden kablolanmış kısma entegre edilmiştir, ancak kolayca ulaşılabilmesi için kapak kabuğunun içindeki motor bölmesi sigorta kutusunun yanına yerleştirilmiştir.
Yolcu bölmesi
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper [A] | Korumalı cihaz |
|---|---|---|
| F12 | 10 | Sağ kısa farlar |
| F13 | 10 | Sol kısa farlar |
| F13 | 10 | Far huzmesi ayarlayıcı |
| F30 | 15 | Ön sis farları |
| F31 | 7.5 | ters ışık |
| F31 | 7.5 | Manuel klima k10trol sağlar |
| F31 | 7.5 | Pompa sistemi rölesi |
| F31 | 7.5 | Yolcu bölmesi ısıtma havalandırma rölesi |
| F32 | 15 | Aydınlatma sistemi |
| F33 | – | Kıyamamak |
| F34 | – | Kıyamamak |
| F35 | – | Kıyamamak |
| F37 | 10 | Gösterge paneli ve uyarı lambaları (k10tak anahtarına enerji verilmiş) |
| F37 | 10 | Fren lambaları |
| F37 | 10 | Ek fren lambası (üçüncü fren lambası) |
| F38 | 20 | Kapı kilitleme sistemi |
| F39 | 10 | + 30 servis (ses sistemi, cep telef10u, teşhis soketi) |
| F39 | 15 | subwoofer sistemi |
| F40 | 30 | Isıtmalı arka cam |
| F41 | 7.5 | Isınmış aynalar |
| F42 | 10 | Varil |
| F42 | 10 | Tavan lambası |
| F42 | 7.5 | ABS bilgisayarı (k10tak anahtarı verilir) |
| F43 | 30 | Arka cam yıkama pompası |
| F43 | 30 | silecek |
| F44 | 20 | çakmak |
| F44 | 20 | Ek güç çıkışı |
| F45 | 15 | Isıtmalı koltuklar |
| F46 | – | Kıyamamak |
| F47 | 20 | Elektrikli cam ön sol |
| F48 | 20 | Elektrikli cam ön sağ |
| F49 | 7.5 | +15 servis (ses sistemi, cep telef10u, gösterge paneli k10trol aydınlatması, elektrikli aynalar, treyler, ısıtmalı koltuk k10trol aydınlatması) |
| F49 | 7.5 | Emniyet kemeri sesli uyarı engelleme rölesi |
| F50 | 7.5 | şişme çanta |
| F51 | 7.5 | Gösterge paneli uyarı ışıkları |
| F51 | 7.5 | Plaka aydınlatması |
| F52 | 15 | Arka cam sileceği |
| F53 | 10 | Tehlike ışıkları |
| F53 | 10 | Gösterge paneli ve gösterge ışıkları (pille çalışır) |
