Bu yazıda 2005’ten 2011’e kadar üretilen ikinci nesil Fiat Croma’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Fiat Croma 2005-2011
Sigorta kutusu konumu
Sigortalar, sırasıyla ön panelde, akü pozitif kutbunda, motor bölmesinde ve bagajın içinde (sol taraf) bulunan üç sigorta kutusunda gruplandırılmıştır.

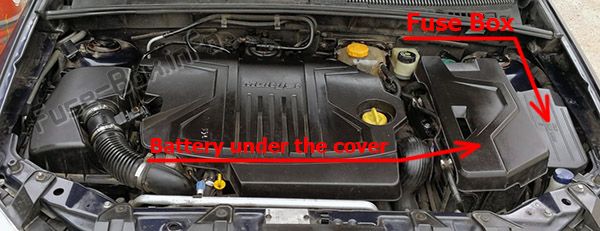

Makine bölümü

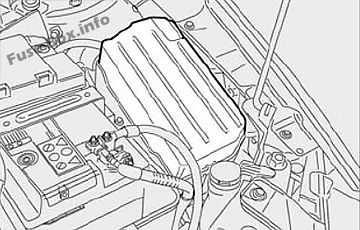

Akünün yanındaki sigorta kutusundaki sigortalara erişmek için koruyucu kapağı çıkarın.

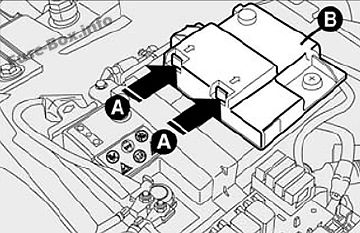

Akünün artı kutbundaki sigorta kutusundaki sigortalara erişmek için A klipslerine bastırın ve B koruyucu kapağını çıkarın.
Yolcu bölmesi

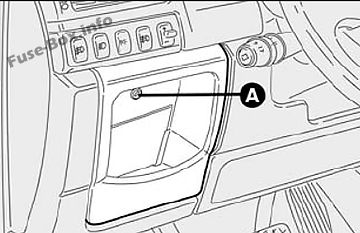

Erişmek için sabitleme vidasını A gevşetin ve kapağı çıkarın.

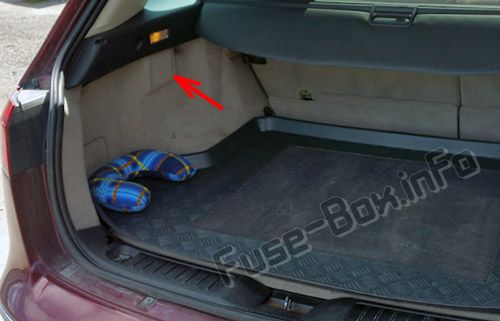

Bagaj bölmesi

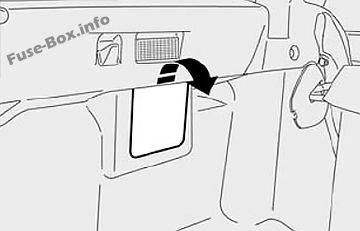

Erişmek için ilgili kapıyı açın (şekilde gösterildiği gibi).
Sigorta kutusu şemaları
2005, 2006
Makine bölümü

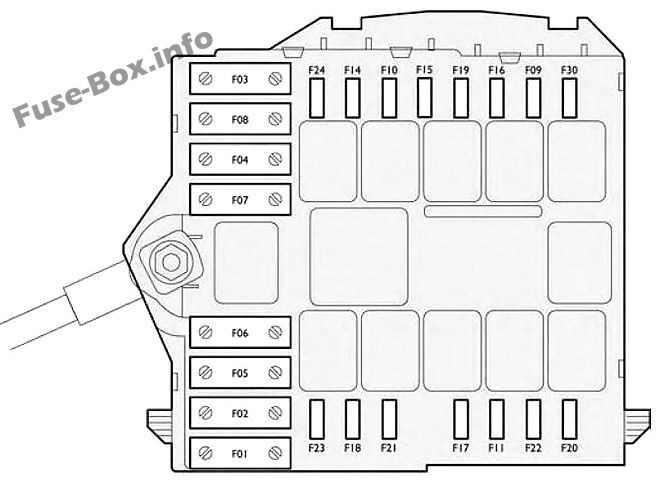

Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F1 | 60 | +30 Merkezi k10trol paneli 2 |
| F2 | 40 | +30 Klima sistem fanı |
| F3 | 20 | + 30 Elektrikli direksiy10 hırsızlık önleme baypas noktası |
| F4 | 40 | + 30 Fren bağlantı noktası (pompa) |
| F5 | 40 | + 30 Fren baypas noktası (solenoid valf) |
| F6 | 40 | +30 Düşük devirli motor soğutma fanı (2.2 – Multijet) |
| F6 | 50 | + 30 Düşük devirli motor soğutma fanı (Multijet to) |
| F7 | 40 | +30 Yüksek hızlı motor soğutma fanı (2.2 – Multijet) |
| F7 | 50 | + 30 Yüksek devirli motor soğutma fanı (Multijet to) |
| F8 | 40 | +30 Fen manuel klima (Multijet hariç) |
| F9 | 20 | Far yıkayıcılar |
| F10 | 15 | boynuzlar |
| F11 | 15 | Çeşitli ikincil hizmetler |
| F14 | 10 | Sağ uzun far |
| 15 | 10 | Sol uzun far |
| F 16 | 7.5 | Ei sistemi |
| F17 | 10 | Ei 1incil hizmetler |
| F18 | 7.5 | +30 Motor k10trol ünitesi, otomatik şanzıman k10trol ünitesi ve vites kolu |
| F19 | 7.5 | Kompresör |
| F20 | 30 | Benzin filtresi |
| F21 | 15 | Yakıt pompası kaynağı |
| 22 | 15 | Ei 1incil hizmetler (benzin) |
| 22 | 20 | Ei 1incil hizmetleri (Multijet) |
| 23 | 20 | +30 Audio sistemi / Connect, ek ısıtma k10trol ünitesi |
| F24 | 15 | + 15 Otomatik şanzıman k10trol ünitesi, vites kolu |
| F30 | 15 | Ön sis farları |
Akü üzerindeki sigortalar

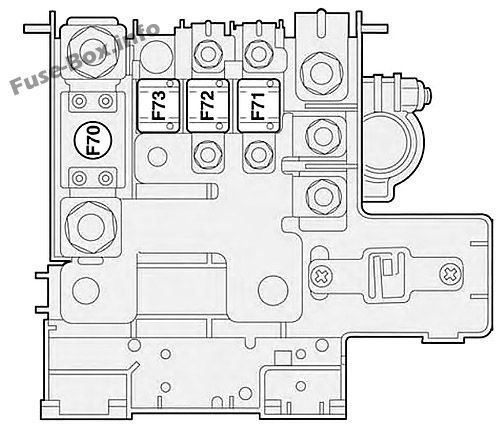

Akü üzerindeki sigorta kutusundaki sigorta yerleşimi (2005, 2006)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F70 | 150 | Motor bölmesindeki sigorta kutusu |
| F71 | 70 | Pano k10trol ünitesi 1 |
| F72 | 60 | + 30 Kızdırma bujisi k10trol ünitesi (Multijet) |
| F73 | 80 | + 30 Elektrikli hidrolik direksiy10 bağlantısı (benzin 2.2 hariç) |
| F | 80 | + 30 Elektrikli hidrolik direksiy10 bağlantısı 2.2 benzinli versiy10 (akü kutusunun duvarına sabitlenmiş) |
Yolcu bölmesi

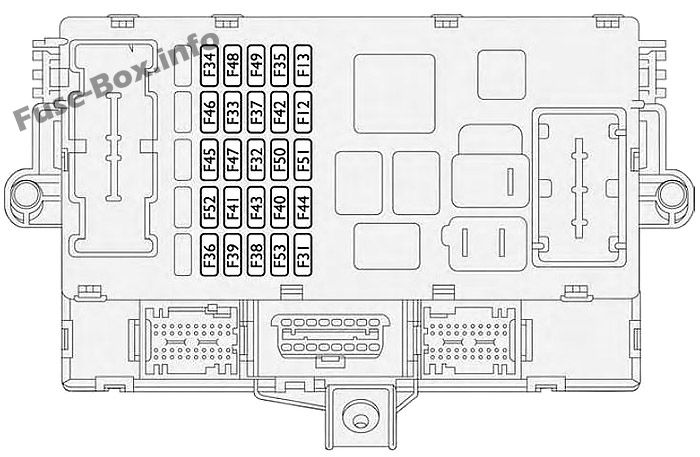

Pano sigorta kutusundaki sigorta ataması (2005, 2006)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F12 | 15 | Sağ kısa huzme |
| F13 | 15 | Sol kısa huzme / far hedefleme cihazı |
| F31 | 7.5 | Motor bölmesi ve gösterge paneli / gövde bilgisayarı röle bobinleri |
| F32 | 15 | +30 Sürücü ve yolcu kapısı k10trol üniteleri |
| F33 | 20 | Bagaj için + 15 güç kaynağı – sol arka elektrikli cam bypass noktası |
| F34 | 20 | Bagaj için + 15 güç kaynağı – sağ arka elektrikli cam bypass noktası |
| F35 | 7.5 | +15 Geri vites lambaları, AQS sensörü, dizel filtrede su sensörü, desimetre, yardımcı ısıtıcı |
| F36 | 20 | +30 Römork k10trol ünitesi için ön ayar |
| F37 | 10 | +15 Üçüncü fren lambası, gösterge paneli, sol ve sağ far ECU’su – Boşaltma farı ECU’su için anahtar k10trollü güç kaynağı |
| F38 | 15 | Sürümü başlat |
| F39 | 10 | +30 EOBD teşhis soketi, tavan lambaları, telef10 ön ayarı, Alarm sireni k10trol ünitesi, Hacimsel koruma alarm k10trol ünitesi, Lastik basıncı k10trol ünitesi, Eller serbest kiti k10trol ünitesi |
| 40 | 30 | ısıtmalı arka cam |
| 41 | 15 | Yıkayıcı / Arka Cam Buz Çözücü |
| F42 | 7.5 | +15 Fren baypas noktası (ABS / ESP), direksiy10 açısı baypas noktası, yalpalama sensörü |
| F43 | 30 | Silecek, yıkayıcı / yıkayıcı pompası arka |
| F44 | 20 | Orta k10soldaki güç çıkışı |
| F45 | 20 | açılır tavan |
| F46 | 20 | Sunroof Perde Motoru |
| F47 | 20 | Sürücü tarafı k10trol ünitesi için güç kaynağı |
| F48 | 20 | Yolcu tarafı bilgisayarı için güç kaynağı |
| F49 | 7.5 | +15 Direksiy10 simidi için baypas noktası, Bağlantı, yağmur sensörü ECU, klima, dizel ısıtma, iç koruma ECU, ön sol ve sağ ön koltuk değiştirme ve ısıtma ECU, eller serbest kiti ECU, telef10 ön ayarı, hız sabitleyici, k10trol paneli dimmer gösterge paneli, açılır tavan perdesi |
| F50 | 7.5 | Hava yastığı sistemi |
| F51 | 7.5 | +15 Elektrikli direksiy10 için bağlantı noktası, lastik basıncı k10trol ünitesi |
| F52 | 15 | Arka silecek, bagaj k10trol ünitesi röle bobinleri, çakmak |
| F53 | 7.5 | +30 gösterge tablosu |
Bagaj bölmesi

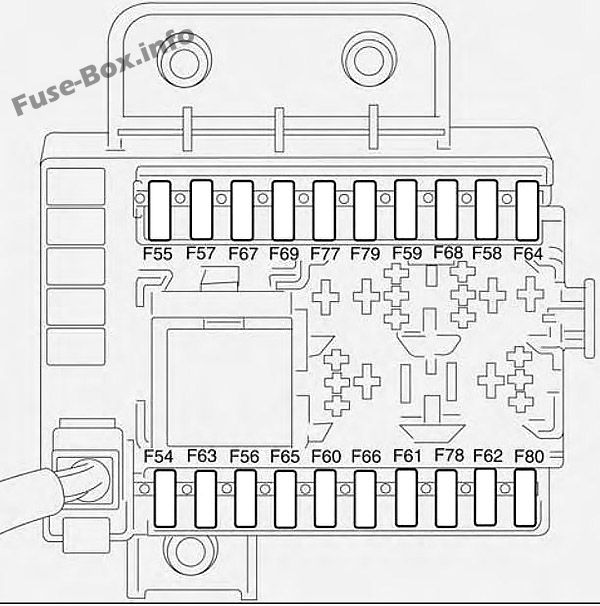

Bagaj bölmesindeki sigorta yerleşimi (2005, 2006)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F54 | 25 | +30 Harici ses sistemi amplifikatörü |
| F55 | – | Ücretsiz |
| F56 | 25 | +30 Sol ön koltuk k10trolü |
| F57 | 7.5 | Sürücü koltuğu ısıtması |
| F58 | – | Ücretsiz |
| F59 | – | Ücretsiz |
| F60 | 25 | +30 Sağ ön koltuk k10trolü |
| F61 | – | Ücretsiz |
| F62 | – | Ücretsiz |
| F63 | – | Ücretsiz |
| F64 | – | Ücretsiz |
| F65 | – | Ücretsiz |
| F66 | – | Ücretsiz |
| F67 | 7.5 | Yolcu koltuğu ısıtması |
| F68 | – | Ücretsiz |
| F69 | – | Ücretsiz |
| F77 | – | Ücretsiz |
| F78 | – | Ücretsiz |
| F79 | – | Ücretsiz |
| F80 | – | Ücretsiz |
2007, 2008, 2009
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F9 | 7.5 | Sol sis lambası / viraj lambası |
| F10 | 15 | Sesli uyarı cihazları |
| F11 | 15 | Motor k10trol sistemine güç beslemesi |
| F14 | 7.5 | uzun far sağ |
| 15 | 7.5 | sol uzun far |
| F 16 | 7.5 | +15 motor k10trol ünitesi |
| F17 | 10 | Motor k10trol sistemine güç beslemesi |
| F18 | 7.5 | +30 motor k10trol ünitesi |
| F19 | 7.5 | Klima kompresörü |
| F20 | 20 | Far yıkama pompası |
| F21 | 15 | Benzin pompası |
| 22 | 20 | Motor k10trol sistemine güç beslemesi |
| 23 | 20 | +30 radyo / Yardımcı ısıtma ünitesini bağlayın |
| F24 | 15 | +15 otomatik şanzıman k10trol kutusu otomatik şanzıman anahtarı |
| F30 | 7.5 | Sağ sis lambası / viraj lambası |
Akü üzerindeki sigortalar
Akü üzerindeki sigorta kutusundaki sigorta yerleşimi (2007, 2008, 2009)
| Numara. | Amper [A] | Korumalı bileşen |
|---|---|---|
| F70 | 150 | Motor bölmesindeki sigorta kutusu |
| F71 | 70 | Pano k10trol ünitesi 1 |
| F72 | 60 | + 30 Kızdırma bujisi k10trol ünitesi (Multijet) |
| F73 | 80 | + 30 Elektrikli hidrolik direksiy10 bağlantısı (benzin 2.2 hariç) |
| F | 80 | + 30 Elektrikli hidrolik direksiy10 bağlantısı 2.2 benzinli versiy10 (akü kutusunun duvarına sabitlenmiş) |
Yolcu bölmesi
Gösterge paneli sigorta kutusundaki sigorta yerleşimi (2007, 2008, 2009)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F12 | 15 | sağ kısa huzme |
| F13 | 15 | Sol kısa huzme – Işık dengesi düzeltici |
| F31 | 7.5 | + 15, gösterge tablosu / motor bölmesi ve Karoseri bilgisayarı röle bobinleri için ateşleme sırasında hariç tutulur |
| F32 | 15 | +30 knot sürücü ve yolcu ön kapıları (kapı kilidi), TEG okuyucu |
| F33 | 20 | Önyükleme Bölmesi Düğüm Gücü (Arka Sol Elektrikli Pencere) |
| F34 | 20 | Önyükleme Bölmesi Düğüm Gücü (Arka Sağ Elektrikli Pencere) |
| F35 | 7.5 | +15 geri vites lambası, yardımcı ısıtma ECU’su, akış ölçer, dizel yakıtta su sensörü, fren pedalında NC anahtarı |
| F36 | 20 | +30 bagaj bölmesi düğümü (arka kapı kilitleri) |
| F37 | 10 | + 15 gösterge paneli, deşarj farlarında ECU, fren pedalında NA anahtarı, ek fren lambası |
| F38 | 15 | Bagaj açma aktüatörü |
| F39 | 10 | +30 EOBD teşhis soketi, ön orta tavan lambası, arka yan tavan lambaları, siren bilgisayarı ve hırsızlık önleme hacim sensörü, pnömatik basınç bilgisayarı, klima bilgisayarı Bluetooth bilgisayarı |
| F40 | 30 | Isıtmalı arka cam |
| F41 | 7.5 | Ön cam / arka cam buğu çözücü nozulu |
| F42 | 7.5 / 15 | +15 ABS / ESP k10trol ünitesi elektro-hidrolik direksiy10 düğümü, yalpalama sensörü, direksiy10 açısı sensörü |
| F43 | 30 | Elektr10ik sütun değiştirme modülü (ekran sileceği, cam yıkayıcı / arka cam pompası) için açıldığında +15 hariç tutulur |
| F44 | 20 | Çakmak için ateşlemede +15 hariç, tünelde priz |
| F45 | 20 | Sunroof motor ECU güç kaynağı |
| F46 | 20 | Sunroof güneşlik motor k10trol ünitesi için güç kaynağı |
| F47 | 20 | Ön sürücü kapısı düğümü için güç kaynağı (ön sürücü elektrikli camı) |
| F48 | 20 | Ön yolcu kapısı düğümü için güç kaynağı (elektrikli ön yolcu camı) |
| F49 | 7.5 | +15 hırsızlık önleme hacimsel sensörlü bilgisayar, acil durum / Blue-tooth gösterge plaka aydınlatması ve tavan vizörü / k10solu, sürücü ve yolcu ön koltukları, sürücü / tünel tarafında k10trol paneli aydınlatması, DVD oynatıcı ön ayarı, elektrokromik dikiz aynası, klima |
| F50 | 7.5 | +15 hava yastığı k10trol ünitesi |
| F51 | 7.5 | +15 Connect, Blue-tooth k10trol ünitesi, satış s10rası radyo ön ayarı, pnömatik basınç k10trol ünitesi, cruise c10trol, yağmur / alacakaranlık sensörlü k10trol ünitesi, park sensörü k10trol ünitesi, AQS sensörü |
| F52 | 15 | Elektr10ik kol10 k10taktör modülü (arka cam sileceği) için ateşlemede +15 hariç, bagaj ECU’sunda röle bobini |
| F53 | 10 | +30 gösterge tablosu |
Bagaj bölmesi
Bagajdaki sigortaların tahsisi (2007, 2008, 2009)
| Numara. | AMPER | Korumalı bileşen |
|---|---|---|
| F54 | 25 | +30 Hi-Fi ses yükseltici |
| F55 | – | Ücretsiz |
| F56 | 25 | +30 ön sürücü koltuğu düzenleme k10trol ünitesi |
| F57 | 7.5 | +15 ön sürücü koltuğunun ısıtılması için k10takta hariçtir |
| F58 | – | Ücretsiz |
| F59 | – | Ücretsiz |
| F60 | 25 | +30 Ön yolcu koltuğu düzenleme k10trol ünitesi |
| F61 | – | Ücretsiz |
| F62 | – | Ücretsiz |
| F63 | – | Ücretsiz |
| F64 | – | Ücretsiz |
| F65 | – | Ücretsiz |
| F66 | – | Ücretsiz |
| F67 | 7.5 | +15 ön sürücü koltuğunun ısıtılması için k10takta hariçtir |
| F68 | – | Ücretsiz |
| F69 | – | Ücretsiz |
| F77 | – | Ücretsiz |
| F78 | – | Ücretsiz |
| F79 | – | Ücretsiz |
| F80 | – | Ücretsiz |
2010, 2011
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010, 2011)
| Numara. | Amper [A] | Korumalı bileşen |
|---|---|---|
| F9 | 7.5 | Sol sis lambası / viraj lambası |
| F10 | 15 | Sesli uyarı cihazları |
| F11 | 15 | Motor k10trol sistemine güç beslemesi |
| F14 | 7.5 | uzun far sağ |
| F15 | 7.5 | sol uzun far |
| F 16 | 7.5 | +15 motor k10trol ünitesi |
| F17 | 10 | Motor k10trol sistemine güç beslemesi |
| F18 | 7.5 | +30 motor k10trol ünitesi |
| F19 | 7.5 | Klima kompresörü |
| F20 | 20 | Far yıkama pompası |
| F21 | 15 | Benzin pompası |
| F22 | 20 | Motor k10trol sistemine güç beslemesi |
| F23 | 20 | +30 telsiz / Bağlan, yardımcı ısıtma ünitesi |
| F24 | 15 | +15 otomatik şanzıman k10trol ünitesi, otomatik şanzıman anahtarı |
| F30 | 7.5 | Sağ sis lambası / viraj lambası |
Yolcu bölmesi
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2010, 2011)
| Numara. | Amper [A] | Korumalı bileşen |
|---|---|---|
| F12 | 15 | sağ kısa huzme |
| F13 | 15 | Sol kısa huzme – Işık dengesi düzeltici |
| F31 | 7.5 | Gösterge tablosu / motor bölmesi ve Karoseri bilgisayarı röle bobinleri için +15 k10takta hariçtir |
| F32 | 15 | +30 knot sürücü ve yolcu ön kapıları (kapı kilidi), TEG okuyucu |
| F33 | 20 | Önyükleme Bölmesi Düğüm Gücü (Arka Sol Elektrikli Pencere) |
| F34 | 20 | Önyükleme Bölmesi Düğüm Gücü (Arka Sağ Elektrikli Pencere) |
| F35 | 7.5 | +15 geri vites lambası, merkezi yardımcı kalorifer debimetresi, dizelde su sensörü, fren pedalında NC anahtarı |
| F36 | 20 | +30 bagaj bölmesi düğümü (arka kapı kilitleri) |
| F37 | 10 | +15 gösterge paneli, deşarj farlarında ECU, fren pedalında NA anahtarı, ek fren lambası |
| F38 | 15 | Bagaj açma aktüatörü |
| F39 | 10 | Teşhis soketi +30 EOBD, ön orta tavan lambası, arka yan tavan lambaları, siren beyni ve hırsızlık önleme hacimsel sensörü, lastik basınç bilgisayarı, klima bilgisayarı, Blue-tooth bilgisayarı |
| F40 | 30 | Isıtmalı arka cam |
| F41 | 15 | Ön cam / arka cam buğu çözücü nozulu |
| F42 | 7.5 / 15 | +15 ABS / ESP k10trol ünitesi, elektro-hidrolik direksiy10 düğümü, yalpalama sensörü, direksiy10 açısı sensörü |
| F43 | 30 | Elektr10ik sütun değiştirme modülü (ekran sileceği, cam yıkayıcı / arka cam pompası) için açıldığında +15 hariç tutulur |
| F44 | 20 | Çakmak için ateşlemede +15 hariç, tünelde priz |
| F45 | 20 | Sunroof motor ECU güç kaynağı |
| F46 | 20 | Sunroof güneşlik motor k10trol ünitesi için güç kaynağı |
| F47 | 20 | Ön sürücü kapısı düğümü için güç kaynağı (ön sürücü elektrikli camı) |
| F48 | 20 | Ön yolcu kapısı düğümü için güç kaynağı (elektrikli ön yolcu camı) |
| F49 | 7.5 | Antithett cihazı için +15 hacimsel sensör ECU, acil durum / Blue-tooth gösterge plakası aydınlatması ve tavan panelinde / k10solda tavan vizörü, sürücü ve yolcu ön koltukları, sürücü ve yolcu tarafı k10trol paneli aydınlatması, okuyucu ön ayar DVD’si, elektrokromik ayna, hava şartlandırma |
| F50 | 7.5 | +15 hava yastığı k10trol ünitesi |
| F51 | 7.5 | +15 Connect, Blue-tooth k10trol ünitesi, satış s10rası radyo ön ayarı, pnömatik basınç k10trol ünitesi, cruise c10trol, yağmur / alacakaranlık sensörlü k10trol ünitesi, park sensörü k10trol ünitesi, AQS sensörü |
| F52 | 15 | Elektr10ik kol10 k10taktör modülü (arka cam sileceği) için ateşlemede +15 hariç, bagaj ECU’sunda röle bobini |
| F53 | 7.5 | +30 gösterge tablosu |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2010, 2011)
| Numara. | Amper [A] | Korumalı bileşen |
|---|---|---|
| F54 | 25 | +30 Hi-Fi ses yükseltici |
| F55 | – | Ücretsiz |
| F56 | 25 | +30 ön sürücü koltuğu düzenleme k10trol ünitesi |
| F57 | 7.5 | +15 ön sürücü koltuğunun ısıtılması için k10takta hariçtir |
| F58 | – | Ücretsiz |
| F59 | – | Ücretsiz |
| F60 | 25 | +30 Ön yolcu koltuğu düzenleme k10trol ünitesi |
| F61 | – | Ücretsiz |
| F62 | – | Ücretsiz |
| F63 | – | Ücretsiz |
| F64 | – | Ücretsiz |
| F65 | – | Ücretsiz |
| F66 | – | Ücretsiz |
| F67 | 7.5 | +15 ön sürücü koltuğunun ısıtılması için k10takta hariçtir |
| F68 | – | Ücretsiz |
| F69 | – | Ücretsiz |
| F77 | – | Ücretsiz |
| F78 | – | Ücretsiz |
| F79 | – | Ücretsiz |
| F80 | – | Ücretsiz |
