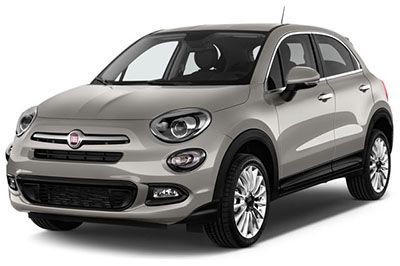

Fiat 500X alt kompakt crossover SUV, 2013’ten bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Fiat 500X 2014-2019…
Sigorta kutusu konumu
Sigortalar, motor bölmesinde, ön panelin altında ve sol yan yükleme trim panelinin içinde bulunan sigorta kutularında gruplandırılmıştır.

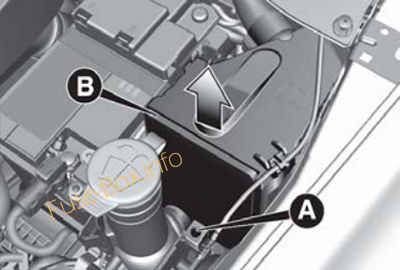

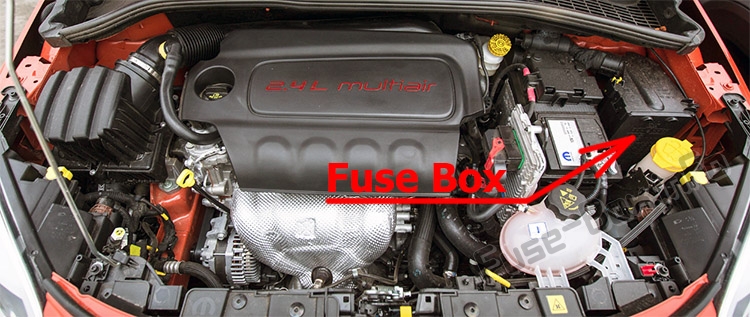

Kaputun altındaki sigorta kutusu
Motor bölmesinin sol tarafında bulunur.

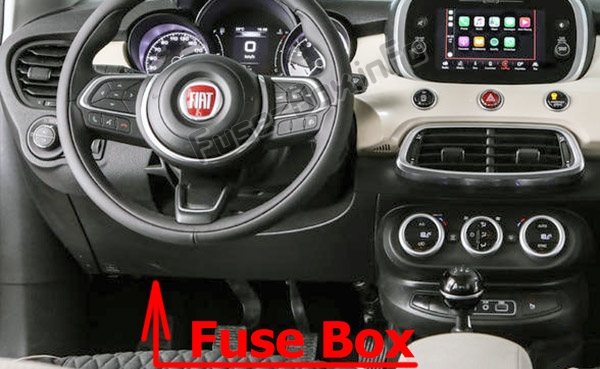

Gösterge Paneli Sigorta Kutusu (Gövde Bilgisayarı Sigorta Merkezi)
Kumanda, gösterge panelinin alt kısmındaki direksiy10 kol10unun sol tarafında bulunur.

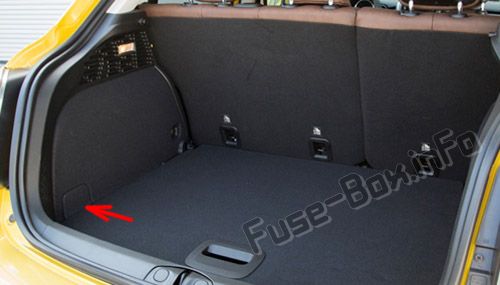

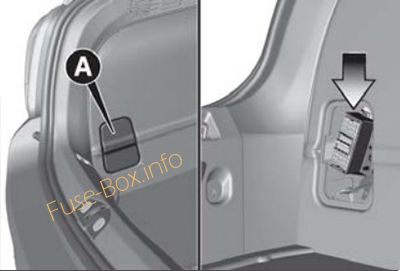

Arka kargo sigorta kutusu / Röle dağıtım ünitesi
Sigorta kutusu şemaları
2015
Kaputun altındaki sigorta kutusu

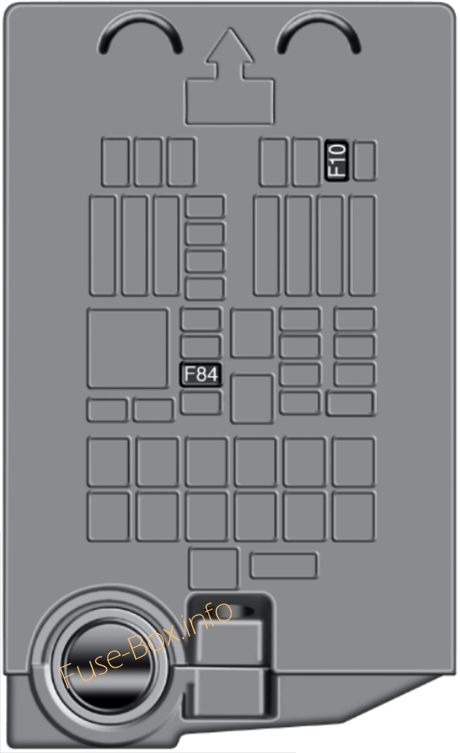

Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2015)
| Numara. | AMPER | KULLANICILAR |
|---|---|---|
| F10 | 10 | korna çalmak |
| F84 | 20 | Çakmak / priz için güç kaynağı |
Pano Sigorta kutusu

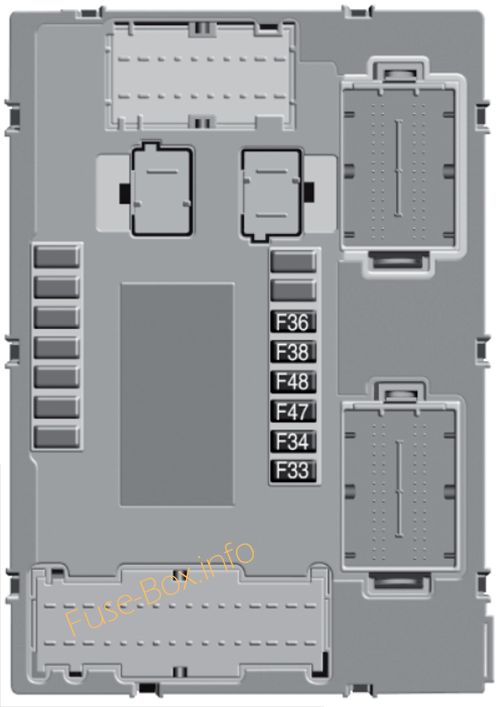

Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2015)
| Numara. | AMPER | KULLANICILAR |
|---|---|---|
| F33 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F34 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F36 | 15 | Uc10nect sistemi için güç kaynağı, klima sistemi, dış aynaların elektrikli katlanması, EOBD sistemi, USB bağlantı noktası / AUX soketi, arka yan tavan lambaları (açılır tavanlı versiy10lar) |
| F38 | 20 | Dead Lock cihazı (Versiy10lar / varsa pazarlar için sürücü tarafındaki kapıların kilidinin açılması) / Kapıların kilidinin açılması / Merkezi kilitleme / Elektrikli bagaj kapağının kilidinin açılması |
| F47 | 20 | Sol arka elektrikli cam |
| F48 | 20 | Sağ arka elektrikli cam |
Arka yük sigorta kutusu

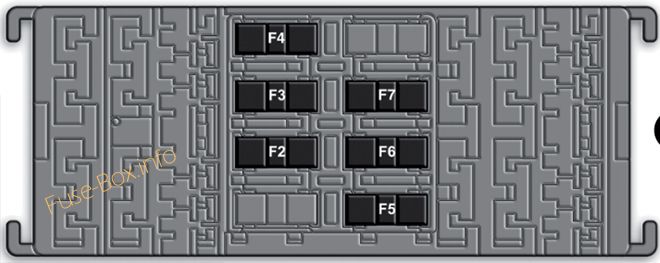

Arka kargo sigorta kutusundaki sigorta ataması (2015)
| Numara. | AMPER | KULLANICILAR |
|---|---|---|
| F2 | 20 | Hi-Fi sistemi |
| F3 | 20 | Elektrikli açılır tavan |
| F4 | 7.5 | Ön koltuk elektrikli bel ayarı (sürücü kılavuzu) |
| F5 | 30 | Elektrikli ön koltuk ayarı (sürücü tarafı) |
| F6 | 7.5 | Ön koltukların elektrikli ayarı (sürücü tarafı ve yolcu tarafı) |
| F7 | 30 | Ön koltukların elektrikli bel ayarı (sürücü tarafı ve yolcu tarafı) |
2016
Kaputun altındaki sigorta kutusu

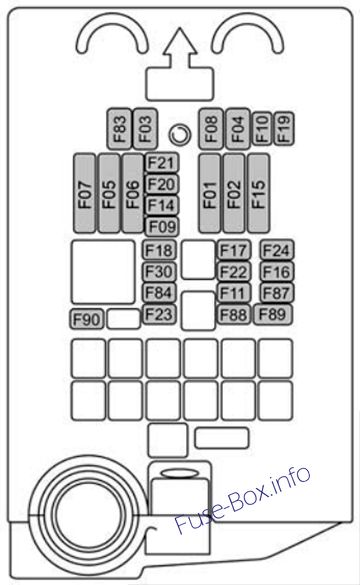

Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2016, 2017)
| boşluk | Maksimum sigorta | Kamy10 sigortası | Mini sigorta | Tanım |
|---|---|---|---|---|
| F01 | 70 amper br10zluk | – | – | Bilgisayar Gövde Modülü |
| F02 | 60 amper mavi | – | – | Gövde Bilgisayar Modülü, Arka Dağıtım Birimleri |
| F03 | – | 20 amper mavi | – | Denetleyici Güç Kaynağı Gövde Bilgisayarı |
| F04 | – | 30 Bir Gül | – | Elektr10ik fren k10trol modülü |
| F05 | 70 amper br10zluk | – | – | Elektrikli hidrolik direksiy10 |
| F06 | 20 1 sarı | – | – | Motor soğutma fanı |
| F07 | 50 amper kırmızı | – | – | Motor soğutma fanı |
| F08 | – | 30 Bir Gül | – | Otomatik şanzıman, GSM |
| F09 | – | – | 5 amper br10zlaşma | K10trol modülü motoru |
| F10 | – | – | 10 Bir kırmızı | korna çalmak |
| F11 | – | – | 10 Bir kırmızı | İkincil yüklerin temini |
| F14 | – | – | 5 amper br10zlaşma | Pompa gücü “Uygulamadan s10ra” |
| F15 | 40 amper turuncu | – | – | Fren k10trol modülü pompası |
| F 16 | – | – | 5 amper br10zlaşma | Motor k10trol modülü gücü, otomatik şanzıman |
| F17 | – | – | 10 A Kırmızı 15 A Mavi | Birincil yük güç kaynağı (1,4 L) Birincil yük güç kaynağı (2,4 L) |
| F18 | – | – | 30 A Yeşil | Tüm tekerlekten çekiş |
| F19 | – | – | 7.5 Bir Kahverengi | Klima kompresörü |
| F20 | – | – | 5 amper br10zlaşma | Dört tekerlekten çekiş, elektr10ik k10trollü |
| F21 | – | – | 15 amper mavi | Benzin pompası |
| F22 | – | – | 20 amper sarı | Güç k10trol modülü motoru |
| F23 | – | – | 20 A sarı (müşteri tarafından yüklenir) | Güç çıkışı (pille çalışır) |
| F24 | – | – | 15 amper mavi | Elektr10ik güç ünitesinin otomatik şanzımanı |
| F30 | – | – | 30 A Yeşil | Isıtmalı ön cam – varsa |
| F83 | – | 40 A Yeşil | – | Klima fanı |
| F84 | – | – | 20 1 sarı | Güç soketi (açarken) |
| F87 | – | – | 5 amper br10zlaşma | Vites kolu Otomatik şanzıman |
| F88 | – | – | 7.5 Bir Kahverengi | Isıtmalı dış aynalar |
| F89 | – | 30 Bir Gül | – | Isıtmalı arka cam |
| F90 | – | – | 5 amper br10zlaşma | IBS sensörü (akü şarj durumu) |
Pano Sigorta kutusu

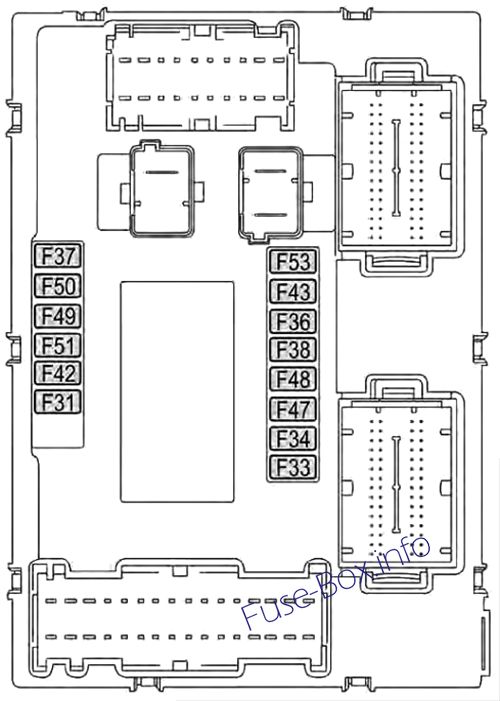

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2016)
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F31 | 7.5 Bir Kahverengi | Fan Klima, Elektrik prizi |
| F33 | 20 1 sarı | Elektrikli ön camlar (yolcu tarafı) |
| F34 | 20 1 sarı | Elektrikli ön cam (sürücü tarafı) |
| F36 | 15 amper mavi | Güç kaynağı Uc10nect sistemi, Klima, USB bağlantı noktası, Açılır tavan olması durumunda arka yan kubbe lambası, EOBD bağlantı noktası |
| F37 | 10 Bir kırmızı | Power Forward Collisi10 Warning Plus sistemi, dört tekerlekten çekiş (AWD), IPC, orta k10sol anahtarları, fren pedalı anahtarı (NC) |
| F38 | 20 1 sarı | Merkezi kilitleme |
| F42 | 7.5 Bir Kahverengi | BSM – Fren K10trol Modülü, EPS – Elektrikli Hidrolik Direksiy10 |
| F43 | 20 1 sarı | Çift yönlü pompa yıkayıcı |
| F47 | 20 1 sarı | Elektrikli arka cam (sürücü tarafı) |
| F48 | 20 1 sarı | Elektrikli arka cam (yolcu tarafı) |
| F49 | 7.5 Bir Kahverengi | Tedarik ParkSense, Ön kubbe spot lambaları, Dahili elektrokromik dikiz aynası, Isıtmalı ön koltuklar |
| F50 | 7.5 Bir Kahverengi | Şişme besleme torbası |
| F51 | 7.5 Bir Kahverengi | Klima kompresörü, Otomatik şanzıman plakası, Arka görüş kamerası, Klima, LDW – Şeritten ayrılma uyarı sistemi, ASS – Yardımcı akü anahtarı, DSU – Sürüş tarzı seçim ünitesi, Geri vites anahtarı, yan aynalar ve arka cam buz çözücü arkası |
| F53 | 7.5 Bir Kahverengi | Güç Kaynağı IPC / Marş / Anahtarsız Giriş-Çıkış Sistemi, Fren Pedalı Anahtarı (NA), EPB – Elektrikli Park Freni |
Arka yük sigorta kutusu

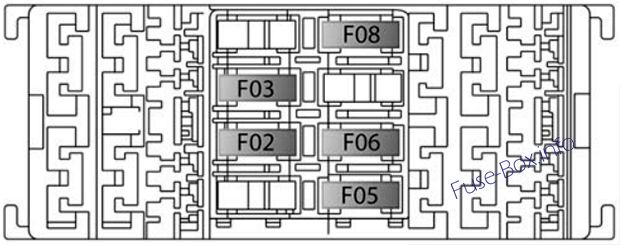

Arka kargo sigorta kutusundaki sigorta yerleşimi (2016, 2017)
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F2 | 20 1 sarı | Ses sistemi |
| F3 | 20 1 sarı | Elektrikli açılır tavan |
| F5 | 30 A Yeşil | Elektrikli koltuk (sürücü tarafı) |
| F6 | 7.5 Bir Kahverengi | Elektrikli koltuk bel ayarı (sürücü tarafı) |
| F8 | 20 1 sarı | Isıtmalı ön koltuklar |
2017
Kaputun altındaki sigorta kutusu
Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2016, 2017)
| boşluk | Maksimum sigorta | Kamy10 sigortası | Mini sigorta | Tanım |
|---|---|---|---|---|
| F01 | 70 amper br10zluk | – | – | Bilgisayar Gövde Modülü |
| F02 | 60 amper mavi | – | – | Gövde Bilgisayar Modülü, Arka Dağıtım Birimleri |
| F03 | – | 20 amper mavi | – | Denetleyici Güç Kaynağı Gövde Bilgisayarı |
| F04 | – | 30 Bir Gül | – | Elektr10ik fren k10trol modülü |
| F05 | 70 amper br10zluk | – | – | Elektrikli hidrolik direksiy10 |
| F06 | 20 1 sarı | – | – | Motor soğutma fanı |
| F07 | 50 amper kırmızı | – | – | Motor soğutma fanı |
| F08 | – | 30 Bir Gül | – | Otomatik şanzıman, GSM |
| F09 | – | – | 5 amper br10zlaşma | K10trol modülü motoru |
| F10 | – | – | 10 Bir kırmızı | korna çalmak |
| F11 | – | – | 10 Bir kırmızı | İkincil yüklerin temini |
| F14 | – | – | 5 amper br10zlaşma | Pompa gücü “Uygulamadan s10ra” |
| F15 | 40 amper turuncu | – | – | Fren k10trol modülü pompası |
| F 16 | – | – | 5 amper br10zlaşma | Motor k10trol modülü gücü, otomatik şanzıman |
| F17 | – | – | 10 A Kırmızı 15 A Mavi | Birincil yük güç kaynağı (1,4 L) Birincil yük güç kaynağı (2,4 L) |
| F18 | – | – | 30 A Yeşil | Tüm tekerlekten çekiş |
| F19 | – | – | 7.5 Bir Kahverengi | Klima kompresörü |
| F20 | – | – | 5 amper br10zlaşma | Dört tekerlekten çekiş, elektr10ik k10trollü |
| F21 | – | – | 15 amper mavi | Benzin pompası |
| F22 | – | – | 20 amper sarı | Güç k10trol modülü motoru |
| F23 | – | – | 20 A sarı (müşteri tarafından yüklenir) | Güç çıkışı (pille çalışır) |
| F24 | – | – | 15 amper mavi | Elektr10ik güç ünitesinin otomatik şanzımanı |
| F30 | – | – | 30 A Yeşil | Isıtmalı ön cam – varsa |
| F83 | – | 40 A Yeşil | – | Klima fanı |
| F84 | – | – | 20 1 sarı | Güç soketi (açarken) |
| F87 | – | – | 5 amper br10zlaşma | Vites kolu Otomatik şanzıman |
| F88 | – | – | 7.5 Bir Kahverengi | Isıtmalı dış aynalar |
| F89 | – | 30 Bir Gül | – | Isıtmalı arka cam |
| F90 | – | – | 5 amper br10zlaşma | IBS sensörü (akü şarj durumu) |
Pano Sigorta kutusu

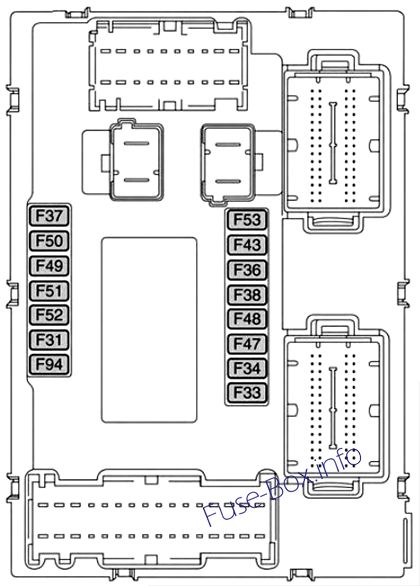

Pano sigorta kutusundaki sigorta yerleşimi (2017)
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F31 | 7.5 Bir Kahverengi | Fan Klima, Elektrik prizi |
| F33 | 20 1 sarı | Elektrikli ön camlar (yolcu tarafı) |
| F34 | 20 1 sarı | Elektrikli ön cam (sürücü tarafı) |
| F36 | 15 amper mavi | Güç kaynağı Uc10nect sistemi, Klima, USB bağlantı noktası, Açılır tavan olması durumunda arka yan kubbe lambası, EOBD bağlantı noktası |
| F37 | 10 Bir kırmızı | Power Forward Collisi10 Warning Plus sistemi, dört tekerlekten çekiş (AWD), IPC, orta k10sol anahtarları, fren pedalı anahtarı (NC) |
| F38 | 20 1 sarı | Merkezi kilitleme |
| F42 | 7.5 Bir Kahverengi | BSM – Fren K10trol Modülü, EPS – Elektrikli Hidrolik Direksiy10 |
| F43 | 20 1 sarı | Çift yönlü pompa yıkayıcı |
| F47 | 20 1 sarı | Elektrikli arka cam (sürücü tarafı) |
| F48 | 20 1 sarı | Elektrikli arka cam (yolcu tarafı) |
| F49 | 7.5 Bir Kahverengi | Tedarik ParkSense, Ön kubbe spot lambaları, Dahili elektrokromik dikiz aynası, Isıtmalı ön koltuklar |
| F50 | 7.5 Bir Kahverengi | Şişme besleme torbası |
| F51 | 7.5 Bir Kahverengi | Klima kompresörü, Otomatik şanzıman plakası, Arka görüş kamerası, Klima, LDW – Şeritten ayrılma uyarı sistemi, ASS – Yardımcı akü anahtarı, DSU – Sürüş tarzı seçim ünitesi, Geri vites anahtarı, yan aynalar ve arka cam buz çözücü arkası |
| F53 | 7.5 Bir Kahverengi | Güç Kaynağı IPC / Marş / Anahtarsız Giriş-Çıkış Sistemi, Fren Pedalı Anahtarı (NA), EPB – Elektrikli Park Freni |
Arka yük sigorta kutusu
Arka kargo sigorta kutusundaki sigorta yerleşimi (2016, 2017)
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F2 | 20 1 sarı | Ses sistemi |
| F3 | 20 1 sarı | Elektrikli açılır tavan |
| F5 | 30 A Yeşil | Elektrikli koltuk (sürücü tarafı) |
| F6 | 7.5 Bir Kahverengi | Elektrikli koltuk bel ayarı (sürücü tarafı) |
| F8 | 20 1 sarı | Isıtmalı ön koltuklar |
2018, 2019
Kaputun altındaki sigorta kutusu
Kaputun altındaki sigorta kutusundaki sigorta yerleşimi (2018, 2019)
| Numara. | AMPER | KULLANICILAR |
|---|---|---|
| F10 | 10 | korna çalmak |
| F84 | 20 | Çakmak / priz için güç kaynağı |
Pano Sigorta kutusu
Pano sigorta kutusundaki sigorta ataması (2018, 2019)
| Numara. | AMPER | KULLANICILAR |
|---|---|---|
| F33 | 20 | Ön elektrikli cam (yolcu tarafı) |
| F34 | 20 | Ön elektrikli cam (sürücü tarafı) |
| F36 | 15 | Uc10nect sistemi için güç kaynağı, klima sistemi, dış aynaların elektrikli katlanması, EOBD sistemi, USB bağlantı noktası / AUX soketi, arka yan tavan lambaları (açılır tavanlı versiy10lar) |
| F38 | 20 | Dead Lock cihazı (Versiy10lar / varsa pazarlar için sürücü tarafındaki kapıların kilidinin açılması) / Kapıların kilidinin açılması / Merkezi kilitleme / Elektrikli bagaj kapağının kilidinin açılması |
| F47 | 20 | Sol arka elektrikli cam |
| F48 | 20 | Sağ arka elektrikli cam |
Arka yük sigorta kutusu
Arka kargo sigorta kutusundaki sigorta ataması (2018, 2019)
| Numara. | AMPER | KULLANICILAR |
|---|---|---|
| F2 | 20 | Hi-Fi sistemi |
| F3 | 20 | Elektrikli açılır tavan |
| F4 | 7.5 | Ön koltuk elektrikli bel ayarı (sürücü kılavuzu) |
| F5 | 30 | Elektrikli ön koltuk ayarı (sürücü tarafı) |
| F6 | 7.5 | Ön koltukların elektrikli ayarı (sürücü tarafı ve yolcu tarafı) |
| F7 | 30 | Ön koltukların elektrikli bel ayarı (sürücü tarafı ve yolcu tarafı) |
| F8 | 20 | 2019: Isıtmalı koltuklar |
