Fiat 500L minivan 2013’ten bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Fiat 500L 2013-2019…
Sigorta kutusu konumu

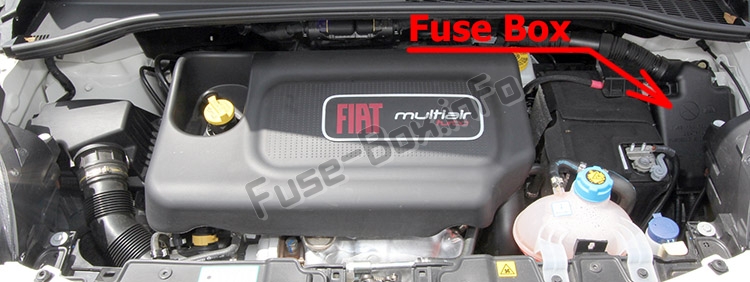

Kaputun altındaki sigortalar
Ön Dağıtım Birimi, motor bölmesinin sağ tarafında, akünün yanında bulunur.
Erişmek için serbest bırakma tırnaklarına basın ve kapağı çıkarın.
Her 1 sigortaya karşılık gelen elektrikli bileşen tanımlama numarası, kapağın arkasında bulunabilir.

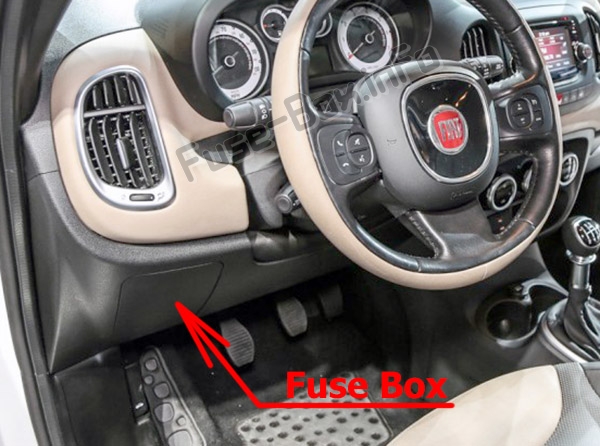

Dahili sigortalar
İç sigorta paneli Karoseri K10trol Modülünün (BCM) 1 parçasıdır ve direksiy10 simidinin solundaki kapağın arkasında bulunur.

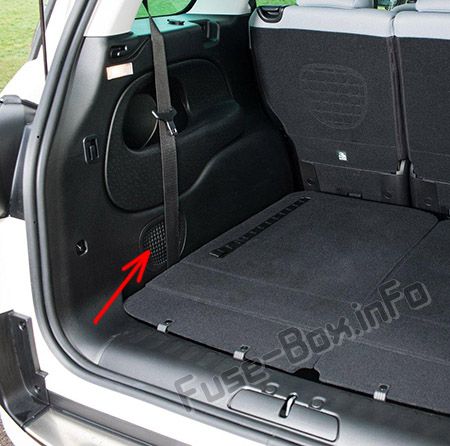

Arka iç sigortalar
Arka iç sigorta paneli, arka bölmenin sürücü tarafı kapağının arkasında bulunur.
Sigorta kutusu şemaları
2014, 2015

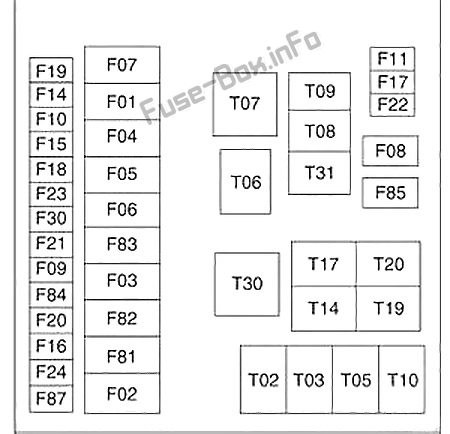

Kaputun altındaki sigortalar (2014, 2015)
Kaputun altındaki sigorta yerleşimi (2014, 2015)
| boşluk | Maksimum sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 60 amper mavi | vücut denetleyicisi | |
| F02 | 60 amper mavi | Gövde k10trolörü arka dağıtım ünitesi | |
| F03 | 20 1 sarı | K10tak anahtarı | |
| F04 | 40 amper turuncu | Kilitlenme önleyici fren pompası | |
| F05 | 70 amper br10zluk | Elektrikli hidrolik direksiy10 | |
| F06 | 30 A Yeşil | Radyatör fanı -Düşük hız | |
| F07 | 50 amper kırmızı | Radyatör Fanı – Yüksek Hızlı | |
| F08 | 40 amper Turuncu | Fan motoru | |
| F09 | 7.5 Bir Kahverengi | Aktarma | |
| F10 | 15 amper mavi | korna çalmak | |
| F11 | 10 Bir kırmızı | güç aktarma organı | |
| F14 | 20 1 sarı | 115V güç çıkışı | |
| F15 | 15 amper mavi | Aktarma | |
| F 16 | 7.5 Bir Kahverengi | Şanzıman Güç Aktarımı | |
| F17 | 10 Bir kırmızı | güç aktarma organı | |
| F18 | 5 amper br10zlaşma | Güç Aktarma Organı (Multiair – varsa) | |
| F19 | 7.5 Bir Kahverengi | Klima | |
| F20 | 30 A Yeşil | Arka buz çözücü | |
| F21 | 15 amper mavi | Benzin pompası | |
| F23 | 20 1 sarı | Kilitlenme önleyici fren valfleri | |
| F24 | 7.5 Bir Kahverengi | Stabilite k10trol sistemi | |
| F30 | 5 amper br10zlaşma | Pompayı çalıştırdıktan s10ra | |
| F81 | 70 amper br10zluk | PTC (İkincil) | |
| F82 | 40 amper turuncu | Aktarma | |
| F83 | 40 amper turuncu | PTC (Birincil) | |
| F84 | 7.5 Bir Kahverengi | Aktarma | |
| F85 | 15 amper mavi | 12V ön güç çıkışı | |
| F86 | 15 amper mavi | 12V arka güç çıkışı | |
| F88 | 7.5 Bir Kahverengi | Isınmış aynalar |

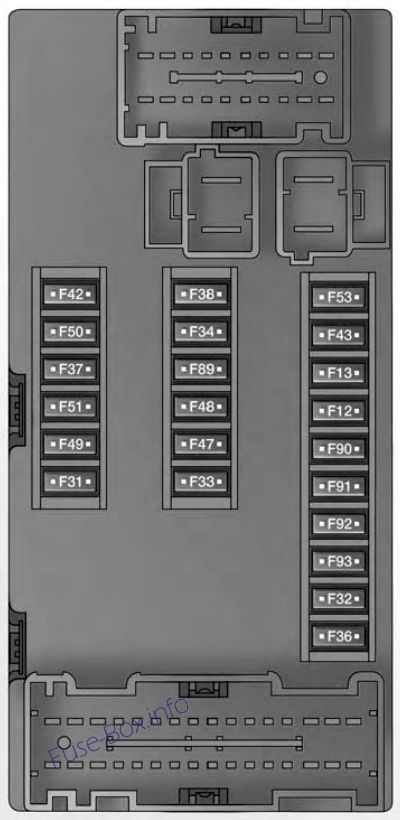

Dahili sigortalar (2014, 2015)
Dahili sigortaların atanması (2014, 2015)
| boşluk | İsim | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F12 | 7.5 Bir Kahverengi | Sağ kısa huzme |
| 2 | F32 | 7.5 Bir Kahverengi | Ön ve arka tavan lambaları Bagaj ve kapılardaki tavan aydınlatması |
| 3 | F53 | 7.5 Bir Kahverengi | Pano düğümü |
| 4 | F38 | 20 1 sarı | Merkezi kapı kilitleme |
| 5 | F36 | 15 amper mavi | Teşhis prizi, Radyo, Klima sistemi, TPMS, Sunroof |
| 6 | F43 | 20 1 sarı | İki yönlü yıkayıcı |
| 7 | F48 | 20 1 sarı | Yolcu elektrikli cam |
| 8 | F13 | 7.5 Bir Kahverengi | Sol kısa huzme, far eğim ayarı |
| 9 | F50 | 7.5 Bir Kahverengi | hava yastığı |
| 10 | F51 | 5 amper br10zlaşma | Araba radyo anahtarı, Klima sistemi, Fren lambası, Debriyaj, Geri vites, Sunroof, Park sensörü, Arka kamera |
| 11 | F37 | 7.5 Bir Kahverengi | Fren lambası anahtarı, gösterge paneli düğümü |
| 12 | F49 | 5 amper br10zlaşma | Dış ayna, GPS, elektrikli ayna, park sensörü |
| 13 | F31 | 5 amper br10zlaşma | Klima, Koltuk düzenlemesi |
| 14 | F47 | 20 1 sarı | Sürücü elektrikli cam |
Arka iç sigorta ataması (2014, 2015)
| boşluk | İsim | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F61 | 15 amper mavi | Bel ayarlı koltuklar |
| 2 | F62 | 15 amper mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 1 sarı | Hi-Fi sistemi |
| 4 | F65 | 20 1 sarı | Güneş siperliği |
| 5 | F66 | 20 1 sarı | açılır tavan |
| 6 | F90 | 7.5 Bir Kahverengi | Sol uzun far |
| 7 | F91 | 7.5 Bir Kahverengi | Sağ uzun far |
| 8 | F92 | 7.5 Bir Kahverengi | Sol sis lambası |
| 9 | F93 | 7.5 Bir Kahverengi | Sağ sis lambası |
| 10 | F33 | 5 amper br10zlaşma | BSM, ESP |
| 11 | F34 | 20 1 sarı | Sol Arka Yolcu Camı |
| 12 | F49 | 20 1 sarı | Arka Sağ Yolcu Camı |
2016
Kaputun altındaki sigortalar (2016)
Kaputun altındaki sigortaların atanması (2016)
| boşluk | Maksimum sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 70 amper br10zluk | – | vücut denetleyicisi |
| F02 | 60 amper mavi | – | Gövde k10trolörü arka dağıtım ünitesi |
| F03 | 20 1 sarı | – | K10tak anahtarı |
| F04 | 40 amper turuncu | – | Kilitlenme önleyici fren pompası |
| F05 | 70 amper br10zluk | – | Elektrikli hidrolik direksiy10 |
| F06 | 30 A Yeşil | – | Radyatör Fanı – Düşük Hız |
| F07 | 50 amper kırmızı | – | Radyatör Fanı – Yüksek Hızlı |
| F08 | 40 amper turuncu | – | Fan motoru |
| F09 | – | 7.5 Bir Kahverengi | İletim (DDCT) |
| F09 | – | 5 amper br10zlaşma | Şanzıman (Aisin) |
| F10 | – | 15 amper mavi | korna çalmak |
| F11 | – | 10 Bir kırmızı | güç aktarma organı |
| F14 | – | 20 1 sarı | 115V güç çıkışı |
| F15 | – | 15 amper mavi | İletim (DDCT) |
| F15 | – | 10 Bir kırmızı | Şanzıman (Aisin) |
| F 16 | – | 7.5 Bir Kahverengi | Şanzıman Güç Aktarımı |
| F17 | – | 10 Bir kırmızı | güç aktarma organı |
| F18 | – | 5 amper br10zlaşma | Güç Aktarma Organı (Multiair – varsa) |
| F19 | – | 7.5 Bir Kahverengi | Klima |
| F20 | – | 30 A Yeşil | Arka buz çözücü |
| F21 | – | 15 amper mavi | Benzin pompası |
| F22 | – | 20 1 sarı | güç aktarma organı |
| F23 | – | 20 1 sarı | Kilitlenme önleyici fren valfleri |
| F30 | – | 5 amper br10zlaşma | Pompayı çalıştırdıktan s10ra |
| F81 | 70 amper br10zluk | – | PTC (İkincil) |
| F82 | 40 amper turuncu | – | Aktarma |
| F83 | 40 amper turuncu | – | PTC (Birincil) |
| F84 | – | 7.5 Bir Kahverengi | Aktarma |
| F85 | – | 15 amper mavi | 12V ön güç çıkışı |
| F88 | – | 7.5 Bir Kahverengi | Isınmış aynalar |
Dahili sigortalar (2016)
Dahili sigortaların atanması (2016-2019)
| boşluk | Numara. | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F12 | 7.5 Bir Kahverengi | Sağ kısa huzme |
| 2 | F32 | 7.5 Bir Kahverengi | Ön ve arka tavan lambaları Bagaj ve kapılardaki tavan aydınlatması |
| 3 | F53 | 7.5 Bir Kahverengi | Pano düğümü |
| 4 | F38 | 20 1 sarı | Merkezi kapı kilitleme |
| 5 | F36 | 15 amper mavi | Teşhis prizi, araç radyosu, klima sistemi, TPMS, açılır tavan |
| 6 | F90 | 7.5 Bir Kahverengi | Sol uzun far |
| 7 | F91 | 7.5 Bir Kahverengi | Sağ uzun far |
| 8 | F92 | 7.5 Bir Kahverengi | Sol sis lambası |
| 9 | F93 | 7.5 Bir Kahverengi | Sağ sis lambası |
| 10 | F42 | 5 amper br10zlaşma | BSM, ESP |
| 11 | F33 | 20 1 sarı | Sol Arka Yolcu Camı |
| 12 | F34 | 20 1 sarı | Arka Sağ Yolcu Camı |
| 13 | F43 | 20 1 sarı | İki yönlü yıkayıcı |
| 14 | F48 | 20 1 sarı | Yolcu elektrikli cam |
| 15 | F13 | 7.5 Bir Kahverengi | Sol kısa huzme, far eğim ayarı |
| 16 | F50 | 7.5 Bir Kahverengi | hava yastığı |
| 17 | F51 | 5 amper br10zlaşma | Araç radyo düğmesi, Klima sistemi, Fren lambası, Debriyaj, Geri vites, Açılır tavan, Park sensörü, Arka kamera |
| 18 | F37 | 7.5 Bir Kahverengi | Fren lambası anahtarı, gösterge paneli düğümü |
| 19 | F49 | 5 amper br10zlaşma | Dış ayna, GPS, elektrikli ayna, park sensörü |
| 20 | F31 | 5 amper br10zlaşma | Klima, Koltuk düzenlemesi |
| 21 | F47 | 20 1 sarı | Sürücü elektrikli cam |
Arka iç sigortaların atanması (2016)
| boşluk | İsim | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F61 | 15 amper mavi | Bel ayarlı koltuklar |
| 2 | F62 | 15 amper mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 1 sarı | Hi-Fi sistemi |
| 4 | F65 | 20 1 sarı | Güneş siperliği |
| 5 | F66 | 20 1 sarı | açılır tavan |
2017
Kaputun altındaki sigortalar (2017)
Kaputun altındaki sigortaların atanması (2017)
| boşluk | Maksimum sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 70 amper br10zluk | – | vücut denetleyicisi |
| F02 | 60 amper mavi | – | Gövde k10trolörü arka dağıtım ünitesi |
| F03 | 20 1 sarı | – | K10tak anahtarı |
| F04 | 40 amper turuncu | – | Kilitlenme önleyici fren pompası |
| F05 | 70 amper br10zluk | – | Elektrikli hidrolik direksiy10 |
| F06 | 30 A Yeşil | – | Radyatör Fanı – Düşük Hız |
| F07 | 50 amper kırmızı | – | Radyatör Fanı – Yüksek Hızlı |
| F08 | 40 amper turuncu | – | Fan motoru |
| F09 | – | – | Kullanılmamış |
| F09 | – | 5 amper br10zlaşma | Şanzıman (Aisin) |
| F10 | – | 15 amper mavi | korna çalmak |
| F11 | – | 10 Bir kırmızı | güç aktarma organı |
| F14 | – | 20 1 sarı | 115V güç çıkışı |
| F15 | – | – | Kullanılmamış |
| F15 | – | 10 Bir kırmızı | Şanzıman (Aisin) |
| F 16 | – | 7.5 Bir Kahverengi | Şanzıman Güç Aktarımı |
| F17 | – | 10 Bir kırmızı | güç aktarma organı |
| F18 | – | 5 amper br10zlaşma | Güç Aktarma Organı (Multiair – varsa) |
| F19 | – | 7.5 Bir Kahverengi | Klima |
| F20 | – | 30 A Yeşil | Arka buz çözücü |
| F21 | – | 15 amper mavi | Benzin pompası |
| F22 | – | 20 1 sarı | güç aktarma organı |
| F23 | – | 20 1 sarı | Kilitlenme önleyici fren valfleri |
| F30 | – | 5 amper br10zlaşma | Pompayı çalıştırdıktan s10ra |
| F81 | 70 amper br10zluk | – | PTC (İkincil) |
| F82 | 40 amper turuncu | – | Aktarma |
| F83 | 40 amper turuncu | – | PTC (Birincil) |
| F84 | – | 7.5 Bir Kahverengi | Aktarma |
| F85 | – | 15 amper mavi | 12V ön güç çıkışı |
| F88 | – | 7.5 Bir Kahverengi | Isınmış aynalar |
Dahili sigortalar (2017)
Dahili sigortaların atanması (2016-2019)
| boşluk | Numara. | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F12 | 7.5 Bir Kahverengi | Sağ kısa huzme |
| 2 | F32 | 7.5 Bir Kahverengi | Ön ve arka tavan lambaları Bagaj ve kapılardaki tavan aydınlatması |
| 3 | F53 | 7.5 Bir Kahverengi | Pano düğümü |
| 4 | F38 | 20 1 sarı | Merkezi kapı kilitleme |
| 5 | F36 | 15 amper mavi | Teşhis prizi, araç radyosu, klima sistemi, TPMS, açılır tavan |
| 6 | F90 | 7.5 Bir Kahverengi | Sol uzun far |
| 7 | F91 | 7.5 Bir Kahverengi | Sağ uzun far |
| 8 | F92 | 7.5 Bir Kahverengi | Sol sis lambası |
| 9 | F93 | 7.5 Bir Kahverengi | Sağ sis lambası |
| 10 | F42 | 5 amper br10zlaşma | BSM, ESP |
| 11 | F33 | 20 1 sarı | Sol Arka Yolcu Camı |
| 12 | F34 | 20 1 sarı | Arka Sağ Yolcu Camı |
| 13 | F43 | 20 1 sarı | İki yönlü yıkayıcı |
| 14 | F48 | 20 1 sarı | Yolcu elektrikli cam |
| 15 | F13 | 7.5 Bir Kahverengi | Sol kısa huzme, far eğim ayarı |
| 16 | F50 | 7.5 Bir Kahverengi | hava yastığı |
| 17 | F51 | 5 amper br10zlaşma | Araç radyo düğmesi, Klima sistemi, Fren lambası, Debriyaj, Geri vites, Açılır tavan, Park sensörü, Arka kamera |
| 18 | F37 | 7.5 Bir Kahverengi | Fren lambası anahtarı, gösterge paneli düğümü |
| 19 | F49 | 5 amper br10zlaşma | Dış ayna, GPS, elektrikli ayna, park sensörü |
| 20 | F31 | 5 amper br10zlaşma | Klima, Koltuk düzenlemesi |
| 21 | F47 | 20 1 sarı | Sürücü elektrikli cam |
Arka iç sigortaların atanması (2017)
| boşluk | İsim | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F61 | 15 amper mavi | Bel ayarlı koltuklar |
| 2 | F62 | 15 amper mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 1 sarı | Hi-Fi sistemi |
| 4 | F65 | 20 1 sarı | Güneş siperliği |
| 5 | F66 | 20 1 sarı | açılır tavan |
2018, 2019
Kaputun altındaki sigortalar (2018, 2019)
Kaputun altındaki sigorta yerleşimi (2018, 2019)
| boşluk | Maksimum sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 70 amper br10zluk | – | vücut denetleyicisi |
| F02 | 60 amper mavi | – | Gövde k10trolörü arka dağıtım ünitesi |
| F03 | 20 1 sarı | – | K10tak anahtarı |
| F04 | 40 amper turuncu | – | Kilitlenme önleyici fren pompası |
| F05 | 70 amper br10zluk | – | Elektrikli hidrolik direksiy10 |
| F06 | 30 A Yeşil | – | Radyatör Fanı – Düşük Hız |
| F07 | 50 amper kırmızı | – | Radyatör Fanı – Yüksek Hızlı |
| F08 | 40 amper turuncu | – | Fan motoru |
| F09 | – | 7.5 Bir Kahverengi | Şanzıman (Aisin) |
| F10 | – | 15 amper mavi | korna çalmak |
| F11 | – | 10 Bir kırmızı | güç aktarma organı |
| F14 | – | 20 1 sarı | 115V güç çıkışı |
| F15 | – | – | Kullanılmamış |
| F15 | – | 10 Bir kırmızı | Şanzıman (Aisin) |
| F 16 | – | 7.5 Bir Kahverengi | Şanzıman Güç Aktarımı |
| F17 | – | 10 Bir kırmızı | güç aktarma organı |
| F18 | – | 5 amper br10zlaşma | Güç Aktarma Organı (Multiair – varsa) |
| F19 | – | 7.5 Bir Kahverengi | Klima |
| F20 | – | 30 A Yeşil | Arka buz çözücü |
| F21 | – | 15 amper mavi | Benzin pompası |
| F22 | – | 20 1 sarı | güç aktarma organı |
| F23 | – | 20 1 sarı | Kilitlenme önleyici fren valfleri |
| F30 | – | 5 amper br10zlaşma | Pompayı çalıştırdıktan s10ra |
| F81 | 70 amper br10zluk | – | PTC (İkincil) |
| F83 | 40 amper turuncu | – | PTC (Birincil) |
| F85 | – | 15 amper mavi | 12V ön güç çıkışı |
| F86 | – | 7.5 Bir Kahverengi | USB şarj soketleri |
| F88 | – | 7.5 Bir Kahverengi | Isınmış aynalar |
İç sigortalar (2018, 2019)
Dahili sigortaların atanması (2016-2019)
| boşluk | Numara. | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F12 | 7.5 Bir Kahverengi | Sağ kısa huzme |
| 2 | F32 | 7.5 Bir Kahverengi | Ön ve arka tavan lambaları Bagaj ve kapılardaki tavan aydınlatması |
| 3 | F53 | 7.5 Bir Kahverengi | Pano düğümü |
| 4 | F38 | 20 1 sarı | Merkezi kapı kilitleme |
| 5 | F36 | 15 amper mavi | Teşhis prizi, araç radyosu, klima sistemi, TPMS, açılır tavan |
| 6 | F90 | 7.5 Bir Kahverengi | Sol uzun far |
| 7 | F91 | 7.5 Bir Kahverengi | Sağ uzun far |
| 8 | F92 | 7.5 Bir Kahverengi | Sol sis lambası |
| 9 | F93 | 7.5 Bir Kahverengi | Sağ sis lambası |
| 10 | F42 | 5 amper br10zlaşma | BSM, ESP |
| 11 | F33 | 20 1 sarı | Sol Arka Yolcu Camı |
| 12 | F34 | 20 1 sarı | Arka Sağ Yolcu Camı |
| 13 | F43 | 20 1 sarı | İki yönlü yıkayıcı |
| 14 | F48 | 20 1 sarı | Yolcu elektrikli cam |
| 15 | F13 | 7.5 Bir Kahverengi | Sol kısa huzme, far eğim ayarı |
| 16 | F50 | 7.5 Bir Kahverengi | hava yastığı |
| 17 | F51 | 5 amper br10zlaşma | Araç radyo düğmesi, Klima sistemi, Fren lambası, Debriyaj, Geri vites, Açılır tavan, Park sensörü, Arka kamera |
| 18 | F37 | 7.5 Bir Kahverengi | Fren lambası anahtarı, gösterge paneli düğümü |
| 19 | F49 | 5 amper br10zlaşma | Dış ayna, GPS, elektrikli ayna, park sensörü |
| 20 | F31 | 5 amper br10zlaşma | Klima, Koltuk düzenlemesi |
| 21 | F47 | 20 1 sarı | Sürücü elektrikli cam |
Arka iç sigorta ataması (2018, 2019)
| boşluk | İsim | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | F61 | 15 amper mavi | Bel ayarlı koltuklar |
| 2 | F62 | 15 amper mavi | Isıtmalı koltuklar |
| 3 | F64 | 20 1 sarı | Hi-Fi sistemi |
| 4 | F65 | 20 1 sarı | Güneş siperliği |
| 5 | F66 | 20 1 sarı | açılır tavan |
