Roadster Fiat 124 Spider (Tip 348) 2016’dan günümüze kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta Düzeni Fiat 124 Spider 2016-2019…
Sigorta kutusu konumu

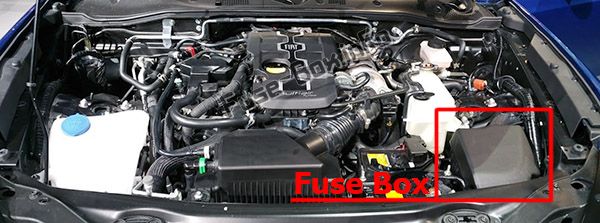

Makine bölümü
1 — Kilit
2 — Kapak

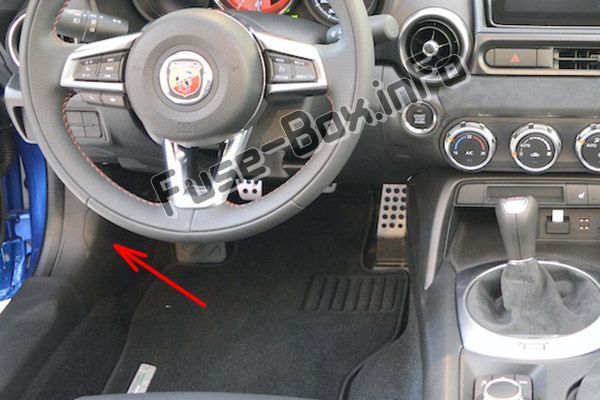

Yolcu bölmesi
Sigorta kutusu, arabanın sol tarafında, kapının yanında, kapağın altında bulunur.
Sigorta kutusu şemaları
2016

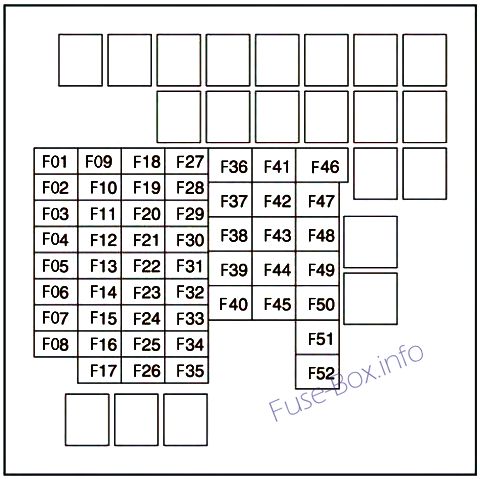

Makine bölümü
Motor bölmesindeki sigortaların atanması (2016)
| Numara. | TANIM | AMP DEĞERİ | KORUMALI BİLEŞEN |
|---|---|---|---|
| F03 | korna2 | 7,5 A | korna |
| F06 | – | – | – |
| F07 | İÇ MEKAN | 15 1 | tepe lambası |
| F09 | SES2 | 15 1 | Ses sistemi |
| F10 | METRE1 | 10 A | Gösterge paneli |
| F11 | SRS1 | 7,5 A | Hava yastığı |
| F12 | – | – | – |
| F13 | RADYO | 7,5 A | Ses sistemi |
| F17 | SES1 | 25 1 | Ses sistemi |
| F18 | A / CMAG | 7,5 A | Klima |
| F20 | NS | 15 1 | İletim k10trol sistemi (varsa) |
| F21 | D KİLİDİ | 25 1 | Elektrikli kapı kilitleri |
| F22 | H / L Sağ | 20 1 | Far (sağ) |
| F24 | KUYRUK | 20 1 | Arka lambalar/Plaka lambaları/Pozisy10 lambaları |
| F25 | DRL | 15 1 | Gündüz Farları |
| F26 | ODA | 25 1 | tepe lambası |
| F27 | SİS | 15 1 | Sis farları |
| F28 | H/TEMİZ | 20 1 | Far yıkayıcı (varsa) |
| F29 | DUR | 10 A | Stop lambaları/Arka sis lambası (varsa) |
| F30 | KORNA | 15 1 | korna |
| F31 | H/L İletişim | 20 1 | Far (Sol) |
| F33 | TEHLİKE | 15 1 | Dörtlü flaşörler/Yön gösterge ışıkları |
| F36 | SİLECEK | 20 1 | Cam silecekleri |
| F37 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| F38 | – | – | – |
| F39 | – | – | – |
| F42 | EVPS | 30 1 | – |
| F43 | FAN1 | 30 1 | Soğutucu fan |
| F44 | FAN2 | 40 1 | Soğutucu fan |
| F47 | BUĞU GİDERME | 30 1 | Arka cam buğu çözücü |
| F48 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| F50 | ISITICI | 40 1 | Klima |
| F51 | – | – | – |
| F52 | – | – | – |

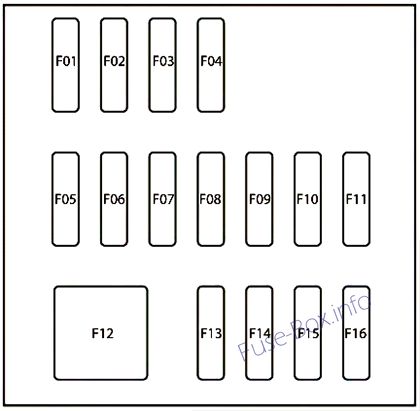

Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması (2016)
| Numara. | TANIM | AMP DEĞERİ | KORUMALI BİLEŞEN |
|---|---|---|---|
| F01 | RUT R | 30 1 | – |
| F02 | sağ | 30 1 | – |
| F03 | – | – | – |
| F04 | – | – | – |
| F05 | F.ÇIKIŞ | 15 1 | Aksesuar prizleri |
| F06 | – | – | – |
| F07 | elde edildi | 7,5 A | AT vites göstergesi (varsa) |
| F08 | AYNA | 7,5 A | Güç k10trol aynası |
| F09 | R_DECKR | 30 1 | – |
| F10 | R_DECKL | 30 1 | – |
| F11 | F. YIKAMA | 15 1 | Ön cam yıkayıcı |
| F12 | P. PENCERE | 30 1 | Elektrikli camlar |
| F13 | – | – | – |
| F14 | SRS2 / HARİÇ | 15 1 | Elektr10ik direksiy10 kilidi |
| F15 | KOLTUK SICAK | 20 1 | koltuk ısıtıcısı |
| F 16 | M.DEF | 7,5 A | – |
2017, 2018, 2019
Makine bölümü
Motor bölmesindeki sigortaların atanması (2017, 2018, 2019)
| Numara. | TANIM | AMP DEĞERİ | KORUMALI BİLEŞEN |
|---|---|---|---|
| F01 | ENG IG3 | 5 1 | Motor k10trol sistemleri |
| F02 | ENG IG2 | 5 1 | Motor k10trol sistemleri |
| F03 | korna2 | 7,5 A | korna |
| F04 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| F05 | ENG IG1 | 7,5 A | Motor k10trol sistemi |
| F06 | – | – | – |
| F07 | İÇ MEKAN | 15 1 | tepe lambası |
| F08 | – | – | – |
| F09 | SES2 | 15 1 | Ses sistemi |
| F10 | METRE 1 | 10 A | Gösterge paneli |
| F11 | SRS1 | 7,5 A | Hava yastığı |
| F12 | – | – | – |
| F13 | RADYO | 7,5 A | Ses sistemi |
| F14 | MOTOR3 | 20 1 | Motor k10trol sistemi |
| F15 | MOTOR1 | 10 A | Motor k10trol sistemi |
| F 16 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| F17 | SES1 | 25 1 | Ses sistemi |
| F18 | Klima MAG | 7,5 A | Klima |
| F19 | POMPA H/L YÜKSEK | 20 1 | Şanzıman k10trol sistemi (EĞER D10atılmış) |
| F20 | NS | 15 1 | Şanzıman k10trol sistemi (Varsa) |
| F21 | D KİLİDİ | 25 1 | Elektrikli kapı kilitleri |
| F22 | H / L Sağ | 20 1 | Far (sağ) |
| F23 | TR + B2 | 7,5 A | Motor k10trol sistemi |
| F24 | KUYRUK | 20 1 | Arka lambalar/Plaka lambaları/Pozisy10 lambaları |
| F25 | – | – | – |
| F26 | ODA | 25 1 | tepe lambası |
| F27 | SİS | 15 1 | Sis farları |
| F28 | K/TEMİZ | 20 1 | Far yıkayıcı (Eğer – D10atılmışsa) |
| F29 | DUR | 10 A | Stop lambaları/Arka sis lambası (varsa) |
| F30 | KORNA | 15 1 | korna |
| F31 | H/L İletişim | 20 1 | Far (Sol) |
| F32 | ABS/DSC S | 30 1 | ABS/DSC sistemi |
| F33 | TEHLİKE | 15 1 | Dörtlü flaşörler/Yön gösterge ışıkları |
| F34 | BENZİN POMPASI | 15 1 | Yakıt sistemi |
| F35 | TR + B3 | 5 1 | Motor k10trol sistemi |
| F36 | SİLECEK | 20 1 | Cam silecekleri |
| F37 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| F38 | – | – | – |
| F39 | – | – | – |
| F40 | ABS/DSC M | 50 A | ABS/DSC sistemi |
| F41 | EWT A/R POMPASI | 20 1 | Motor k10trol sistemi |
| F42 | – | – | – |
| F43 | – | – | – |
| F44 | FAN2 | 40 1 | Soğutucu fan |
| F45 | ENG.ANA | 40 1 | Motor k10trol sistemi |
| F46 | EPS | 60 A | Hidrolik direksiy10 sistemi |
| F47 | BUĞU GİDERME | 30 1 | Arka cam buğu çözücü |
| F48 | IG2 | 30 1 | Çeşitli devrelerin korunması için |
| F49 | – | – | – |
| F50 | ISITICI | 40 1 | Klima |
| F51 | – | – | – |
| F52 | – | – | – |
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması (2017, 2018, 2019)
| Numara. | TANIM | AMP DEĞERİ | KORUMALI BİLEŞEN |
|---|---|---|---|
| F01 | SAĞ | 30 1 | – |
| F02 | sağ | 30 1 | – |
| F03 | – | – | – |
| F04 | – | – | – |
| F05 | R.OUTLET | 15 1 | Aksesuar Soketleri |
| F06 | – | – | – |
| F07 | elde edildi | 7,5 A | AT Vites Göstergesi – Varsa |
| F08 | AYNA | 7,5 A | Güç K10trol Aynası |
| F09 | R_DECKR | 30 1 | – |
| F10 | R_DECKL | 30 1 | – |
| F11 | F. YIKAMA | 15 1 | Ön cam yıkayıcı |
| F12 | P.PENCERE | 30 1 | Windows’u Güçlendirin |
| F13 | – | – | – |
| F14 | SRS2 / HARİÇ | 15 1 | – |
| F15 | KOLTUK SICAK | 20 1 | Isıtmalı Koltuklar – Varsa |
| F 16 | M.DEF | 7,5 A | – |
