Bu yazıda, 2003’ten 2008’e kadar üretilen dördüncü nesil Dodge Viper’ı (ZB) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Dodge Viper 2005-2008

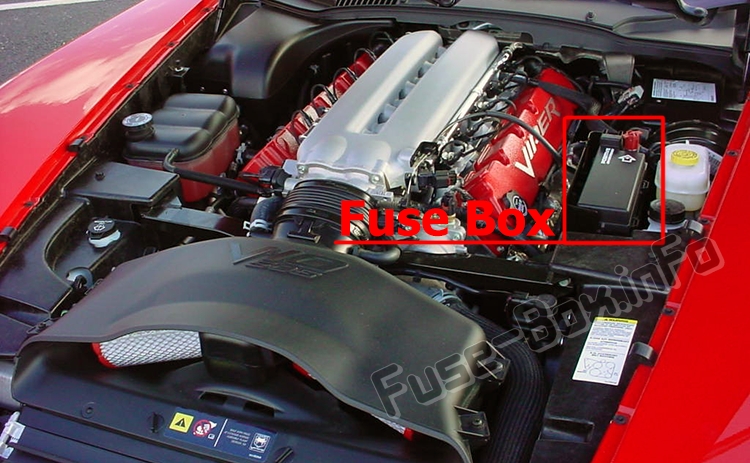

Sigorta kutusu konumu
Güç dağıtım merkezi, sürücü tarafında motor bölmesinde bulunur.

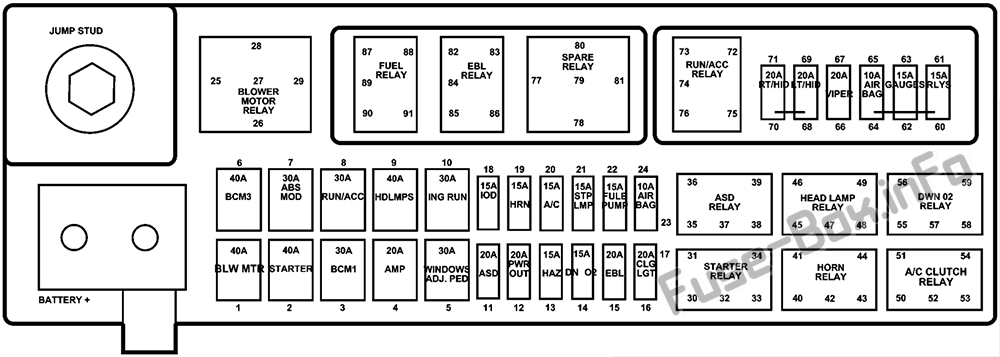

Sigorta kutusu şemaları
2005, 2006
Elektrik Dağıtım Merkezinde sigorta ve röle tahsisi (2005-2006)
| Numara. | amplifikatör | Korumalı bileşen |
|---|---|---|
| 1 | 40 A kartuş sigortası | Batt-Röle K10tağı, Yüksek Blower Motor Modülü-ABS Pompa Beslemesi |
| 2 | 40 A kartuş sigortası | ABS pompa güç kaynağı |
| 3 | 30 Amp Yeşil Sigorta Kartuşu | pil |
| 4 | 20 Amp Sarı Sigorta Kartuşu | Sigorta yoluyla RS amplifikatörüne veya güç amplifikatörüne güç kaynağı |
| 5 | 30 Amp Yeşil Sigorta Kartuşu | K10tak anahtarı (çalışma ve aksesuar) – (aşağı akış) |
| 6 | 40 A kartuş sigortası | vatka |
| 7 | 30 Amp Yeşil Sigorta Kartuşu | Batt röle k10tağı, ABS pompa motoru |
| 8 | 30 Amp Yeşil Sigorta Kartuşu | Batt-Motor, Silecek |
| 9 | 40 A kartuş sigortası | Batt-Fuseblock |
| 10 | 30 Amp Yeşil Sigorta Kartuşu | Batt-Switch, Allumage (Çalıştır/Başlat/Aksesuar) |
| 11 | Mini Sigorta 20 Amp Sarı |
Batt röle k10tağı, otomatik kapanma |
| 12 | Mini Sigorta 20 Amp Sarı |
İkincil soketten güç kaynağı |
| 13 | Mini Sigorta 15 Amper Mavi |
Batt-Flaşör, Tehlike |
| 14 | Mini Sigorta 15 Amper Mavi |
Isıtıcı rölesinde arka O2 sensörü |
| 15 | Mini Sigorta 20 Amp Sarı |
RR elektrikli ısıtma. WDO (EBL) |
| 16, 17 | Mini Sigorta 20 Amp Sarı |
Sigortalı çakmak |
| 18 | Mini Sigorta 15 Amper Mavi |
Batt-Locks, elektrikli kapı |
| 19 | Mini Sigorta 15 Amper Mavi |
vatka |
| 20 | Mini Sigorta 15 Amper Mavi |
Yem-nezaket, kubbe, vizör, ışıklı giriş, okuma |
| 21 | Mini Sigorta 15 Amper Mavi |
Stop lambası anahtarı için güç sigortası |
| 22 | Mini Sigorta 15 Amper Mavi |
AC Pil Debriyaj Rölesi |
| 23, 24 | Mini Sigorta 10 Amper Kırmızı |
Hava yastığı, Ateşleme |
| 25-29 | RÖLE ISO | Batt röle k10tağı, yüksek fan motoru |
| 30-34 | MİKRO RÖLE | Solenoidle akü rölesi marş k10tağı |
| 35-39 | MİKRO RÖLE | Otomatik Kapanma Röle Bobini |
| 40-44 | MİKRO RÖLE | Buzzer (röleden) |
| 45-49 | MİKRO RÖLE | Batt-Röle-Deniz Fenerleri |
| 50-54 | MİKRO RÖLE | Röle k10tağının Röle-A / C debriyaj çıkışı (B +) |
| 55-59 | MİKRO RÖLE | Sol / Sağ Aşağı Akış Oksijen Sensörü Çıkış Gücü FR |
| 60, 61 | Mini Sigorta 15 Amper Mavi |
Ateşleme başlat / çalıştır röle bobini |
| 62, 63 | Mini Sigorta 15 Amper Mavi |
Ateşleme Başlatma / Çalıştırma Göstergeleri |
| 64, 65 | Mini Sigorta 10 Amper Kırmızı |
Marş / ateşleme çalıştırma hava yastığı |
| 66, 67 | Mini Sigorta 20 Amp Sarı |
Feed-Ign Run / Acc Silecek Anahtarı |
| 68, 69 | Mini Sigorta 20 Amp Sarı |
Phare HID mastarı |
| 70, 71 | Mini Sigorta 20 Amp Sarı |
Sağ HID far |
| 72-76 | MİKRO RÖLE | Relais Batt-Run/Acc |
| 82-86 | MİKRO RÖLE | Isıtmalı arka cam rölesi (EBL) |
| 87-91 | MİKRO RÖLE | Batt-Motor, yakıt pompası rölesi |
2008
Güç Dağıtım Merkezinde sigorta ataması (2008)
| Numara. | kartuş sigortası | Mini sigorta | Korumalı bileşen |
|---|---|---|---|
| 1 | 40 A Yeşil | – | Fan motoru |
| 2 | 40 A Yeşil | – | Kilitlenme önleyici frenler (ABS) Güç kaynağı / pompa marş motoru |
| 3 | 30 Bir Gül | – | Karoseri K10trol Modülü (BCM) – Pille Çalışan |
| 4 | 20 amper mavi | – | amplifikatör |
| 5 | 30 Bir Gül | – | K10tak anahtarı Çalıştırma / Aksesuarlara güç kaynağı -Pencereler / Ayarlanabilir pedallar |
| 6 | 40 A Yeşil | – | Karoseri K10trol Modülü (BCM) – Pille Çalışan |
| 7 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Modülü (ABS) |
| 8 | 30 Bir Gül | – | K10tak anahtarı Açık / Aksesuarlara güç beslemesi |
| 9 | 40 A Yeşil | – | deniz fenerleri |
| 10 | 30 Bir Gül | – | Besleme k10tak anahtarını çalıştırın |
| 11 | – | 20 1 sarı | Otomatik kapatma rölesi (ASD) |
| 12 | – | 20 1 sarı | çakmak |
| 13 | – | 15 amper mavi | yanıp sönen tehlike |
| 14 | – | 20 1 sarı | Otomatik kapatma rölesi (ASD) |
| 15 | – | 20 1 sarı | Arka cam buğu çözücü (EBL) |
| 16, 17 | – | 20 1 sarı | Seçilebilir güç çıkışı |
| 18 | – | 15 amper mavi | Ateşleme kesme (IOD) |
| 19 | – | 15 amper mavi | korna çalmak |
| 20 | – | 15 amper mavi | Klima debriyaj rölesi |
| 21 | – | 15 amper mavi | Fren lambası şalteri |
| 22 | – | 25 1 klozet | Yakıt pompası / güç aktarma sistemi k10trol modülü (PCM) |
| 23, 24 | – | 10 Bir kırmızı | hava yastığı |
| 60, 61 | – | 15 amper mavi | Ateşleme / başlatma rölesi beslemesi |
| 62, 63 | – | 15 amper mavi | göstergeler |
| 64, 65 | – | 10 Bir kırmızı | hava yastığı |
| 66, 67 | – | 20 1 sarı | Silecek anahtarı |
| 68, 69 | – | 20 1 sarı | Phare gauche HID |
| 70, 71 | – | 20 1 sarı | Sağ HID far |

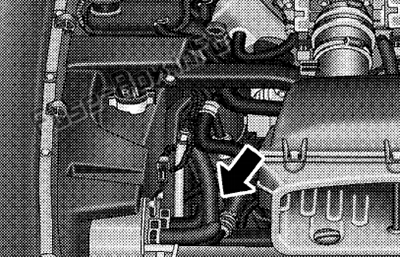

Aracın yolcu tarafındaki motor bölmesinde 1 mini güç dağıtım merkezi bulunur. Bu merkez radyatör fanı k10trol rölelerini içerir ve radyatör fanları için harici olarak m10te edilmiş iki adet 40A sigortaya sahiptir.
