Bu yazıda 2013’ten 2017’ye kadar üretilen 5inci nesil Dodge Viper’ı (VX) ele alıyoruz. Burada
Sigorta Düzenlemesi Dodge Viper 2013-2017

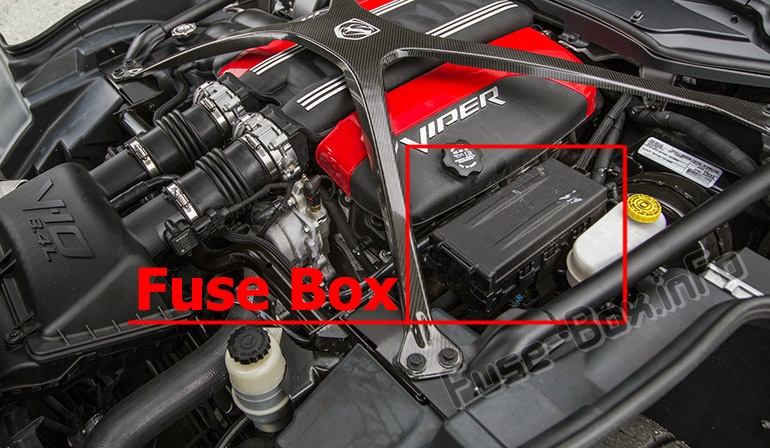

Sigorta kutusu konumu
Güç dağıtım merkezi, sürücü tarafında motor bölmesinde bulunur.
Güç Dağıtım Merkezinde Sigorta ve Röle Ataması
Güç Dağıtım Merkezinde Sigorta ve Röle Ataması
| Numara. | Röle | kartuş sigortası | Mini Sigorta | Korumalı bileşen |
|---|---|---|---|---|
| 3 | – | 40 A Yeşil | – | Radyatör |
| 4 | – | 40 A Yeşil | – | Rad Fan Rly Yüksek |
| 5 | – | 40 A Yeşil | – | ABS / ESP pompası güç kaynağı |
| 6 | – | 40 A Yeşil | – | Giriş |
| 7 | – | 40 A Yeşil | – | CBC (Harici Aydınlatma # 1) |
| 8 | – | 40 A Yeşil | – | CBC (Harici Aydınlatma # 2) |
| 9 | – | 30 Bir Gül | – | 2014-2015: Pompa yıkayıcı 2017: CBC (Aydınlatma, Pompa yıkayıcı) |
| 10 | – | 30 Bir Gül | – | CBC (elektrikli kilit) |
| 11 | – | Siyah süveter | – | B+ Şövalye |
| 12 | – | 25 1 klozet | – | ABS / ESP valf güç kaynağı |
| 13 | – | – | 20 1 sarı | korna çalmak |
| 14 | – | – | 10 Bir kırmızı | Debriyaj Klima |
| 15 | – | – | 10 Bir kırmızı | Teşhis, yakıt kapısı, durdurma anahtarı |
| 16 | – | – | 15 amper mavi | KIN, RF yoğunlaştırıcı |
| 17 | – | – | 25 amper devre kesici | Elektrikli Koltuklar |
| 18 | – | 30 Bir Gül | – | sürücü kapısı modu |
| 19 | – | 30 Bir Gül | – | Yolcu kapısı modu |
| 20 | – | 30 Bir Gül | – | Arka cam buz çözücüsü |
| 21 | – | 20 amper mavi | – | silecek |
| 22 | – | – | – | B+ Şövalye |
| 23 | – | – | 15 amper mavi | HVAC MOD, Küme, ICS-Anahtar Bankası |
| 24 | – | – | 25 1 klozet | PCM güç aktarma sistemi k10trol modülü |
| 25 | – | – | 25 1 klozet | Benzin pompası |
| 26 | – | – | 20 1 sarı | TSA # 1 |
| 27 | – | – | 20 1 sarı | TSA # 2 |
| 28 | – | – | – | Yedek parça (kullanılmıyor) |
| 29 | – | 40 A Yeşil | – | HVAC fanı |
| 30 | – | 20 1 sarı | – | RR soketi, Adj. Pedallar, UCI |
| 31 | – | – | – | B+ Şövalye |
| 32 | – | Siyah süveter | – | 2014-2015: B + Jumper 2017: Kullanılmıyor |
| 33 | – | 20 1 sarı | – | Röle Acc’yi yürütün |
| 34 | – | – | – | B+ Şövalye |
| 35 | – | – | – | Yedek parça (kullanılmıyor) |
| 36 | – | – | 10 Bir kırmızı | ORC modülü çalışması |
| 37 | – | – | 15 amper mavi | Grup, Kamera |
| 38 | – | – | 20 1 sarı | Aktif sönümleme süspansiy10u |
| 39 | – | – | 10 Bir kırmızı | HVAC modülü, arabadaki sıcaklık, fan rölesi |
| 40 | – | – | – | Yedek parça (kullanılmıyor) |
| 41 | G8VA | – | – | Çalıştır / Başlat |
| 42 | G8VA | – | – | Yakıt kapağı |
| 43AC (Ön sigorta) |
– | – | 2 amper gri | SCCM |
| 43BE (Arka Sigorta) |
– | – | 10 Bir kırmızı | 2014-2015: Corax 2017: Lastik basıncı modülü |
| 44AC (ön sigorta) |
– | – | 10 Bir kırmızı | Dikiz aynası, Aux Port jumper. |
| 44BE (Arka sigorta) |
– | – | 10 Bir kırmızı | IBS (akıllı pil sensörü) |
| 45 | – | – | 10 Bir kırmızı | PCM-Powertrain k10trol modülü, yakıt pompası rölesi. |
| 46 | – | – | 10 Bir kırmızı | ESC modülü, fren lambası anahtarı |
| 47 | – | – | 10 Bir kırmızı | ORC modülü, OCM yolcu koltuğu |
| 48 | – | – | 10 Bir kırmızı | SCCM |
| 49 | – | – | 25 1 klozet | amplifikatör |
| 50 | Mikro-HC | – | – | Radyatör |
| 51 | Mikro-HC | – | – | Röle Fanı Rad SER / PAR |
| 52 | Mikro-HC | – | – | Marş rölesi |
| 53 | Mikro-HC | – | – | Arka cam buz çözücü rölesi |
| 54 | HC rölesi | – | – | Yüksek Rad Fan Rölesi |
| 55 | Mikro-HC | – | – | Silecek AÇIK / KAPALI |
| 56 | Mikro-HC | – | – | LO / HI silecek |
| 57 | G8VA | – | – | Korna rölesi |
| 58 | G8VA | – | – | Klima debriyaj rölesi |
| 59 | Mikro-HC | – | – | HVAC fanı |
| 60 | Mikro-HC | – | – | Benzin pompası |
| 61 | G8VA | – | – | Yürütme rölesi n ° 1 |
| 62 | G8VA | – | – | Yürütme rölesi n ° 2 |
| 63 | Mikro-HC | – | – | TSA # 1 |
| 64 | Mikro-HC | – | – | TSA # 2 |
| 65 | G8VA | – | – | Accy # 1’i Çalıştırın, Açılır Pencere, Sürücü Kapısı Pencere Anahtarı |
| 66 | – | – | – | Kullanılmamış |
