Sigorta Düzenlemesi Dodge Stratus 2001-2006
2004-2006 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.
Kaputun altındaki sigortalar (elektrik dağıtım merkezi)
Sigorta kutusu konumu

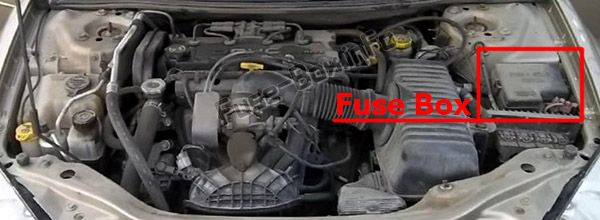

Motor bölmesinde, hava filtresinin yanında 1 enerji dağıtım merkezi bulunur.

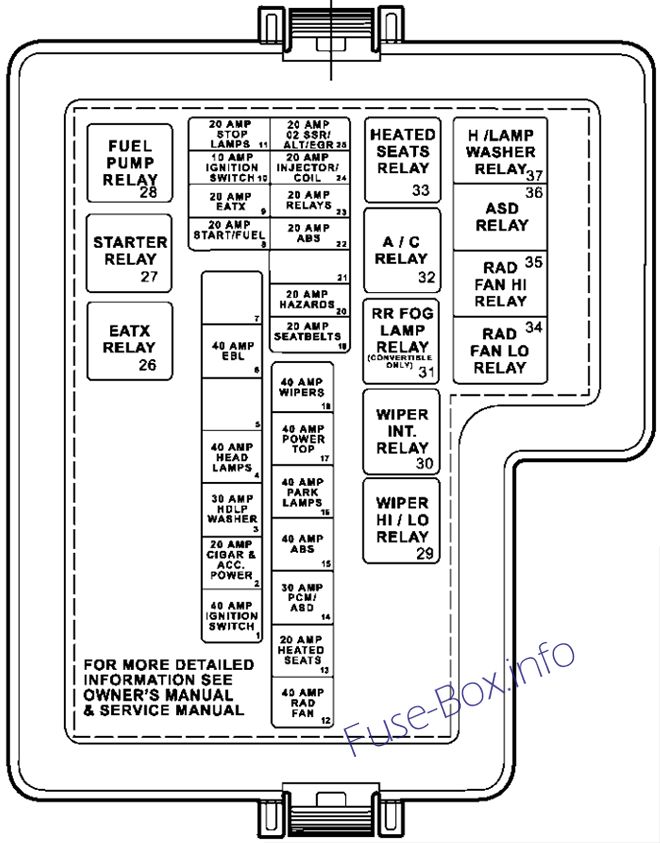

Sigorta kutusunun şeması
Bu bilgi, elektrik dağıtım merkezinin üst kapağına damgalanmış sigorta ve röle numarası olmadan üretilen araçlar için geçerlidir.
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40 | K10tak anahtarı (Sigorta (yolcu bölmesi): “1”, “4”, “16”, “19”) |
| 2 | 20 | Çakmak / Elektrik prizi |
| 3 | 30 | Far yıkama rölesi (İhracat) |
| 4 | 40 | Far zaman rölesi, çok f10ksiy10lu şalter, sigorta (yolcu kabini): “9”, “10”, “18” |
| 5 | – | Kullanılmamış |
| 6 | 40 | Arka cam buğu çözücü rölesi |
| 7 | 40 | Hava Pompası Motor Rölesi (2.4L PZEV) |
| 8 | 20 | Marş motoru rölesi, yakıt pompası rölesi, k10tak anahtarı (debriyaj kilidi / durdurma anahtarı (M / T), şanzıman k10trol modülü (A / T), karoseri k10trol modülü, sigorta (yolcu kabini): “14”, “15”, “17 “, Sigorta (motor bölmesi): “23”) |
| 9 | 20 | Şanzıman k10trol rölesi, şanzıman k10trol modülü, şanzıman solenoidi / basınç anahtarı tertibatı |
| 10 | 10 | K10tak anahtarı (sigorta (yolcu bölmesi): “11”), Sentry key immobilizer modülü |
| 11 | 20 | Fren lambası şalteri, sigorta (yolcu kabini): “5”, arka sis lambası rölesi |
| 12 | 40 | Klima Kompresör Debriyaj Rölesi, Radyatör Fan Rölesi (Düşük Hız), Radyatör Fan Rölesi (Yüksek Hız) |
| 13 | 20 | Isıtmalı koltuk rölesi (sürücü / yolcu ısıtmalı koltuk modülü) |
| 14 | 30 | Otomatik kapanma rölesi (sigorta: “24”, “25”), aktarma organları k10trol modülü |
| 15 | 40 | karın kasları |
| 16 | 40 | Eriyebilir (yaşam alanı): “7”, “8” |
| 17 | 40 | Yüksek / düşük güç rölesi (dönüştürülebilir) |
| 18 | 40 | Ön silecek rölesi (açık / kapalı) (ön silecek rölesi (yüksek / düşük)) |
| 19 | 20 | Emniyet kemeri k10trol modülü (Cabrio) |
| 20 | 20 | Çok işlevli anahtar |
| 21 | – | Kullanılmamış |
| 22 | 20 | karın kasları |
| 23 | 10 veya 20 | Sentry Key Immobilizer Modülü, Kaçak Tespit Pompası (ABD), Güç Aktarma Organı K10trol Modülü, Yakıt Pompası Rölesi, Klima Kompresör Debriyaj Rölesi, Radyatör Fanı Rölesi (Düşük Hız), radyatör fanı rölesi (yüksek hız) |
| 24 | 20 | Yakıt enjektörü, ateşleme bobini, gürültü bastırıcı, manifold ayar valfi (2,7L) |
| 25 | 20 | Jeneratör, EGR solenoidi, oksijen sensörü, PCV ısıtıcı (2,7 L) |
Dahili sigortalar
Sigorta kutusu konumu

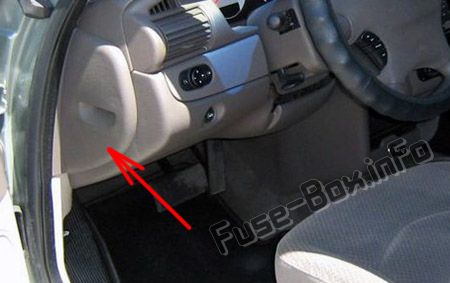

Sigorta erişim paneli, ön panelin sol tarafındaki uç kapağın arkasında bulunur.

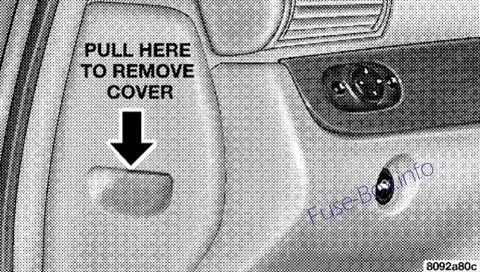

Paneli çıkarmak için gösterildiği gibi dışarı çekin. Her 1 sigortanın kimliği kapağın arkasında belirtilmiştir.

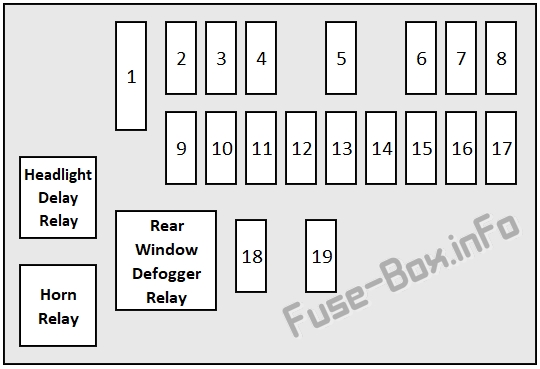

Sigorta kutusunun şeması
Dahili sigortaların atanması (2004-2006)
| boşluk | amplifikatör | Devre |
|---|---|---|
| 1 | 30 A Yeşil | Fan motoru |
| 2 | 10 Bir kırmızı | Sağ uzun huzme, uzun huzme göstergesi |
| 3 | 10 Bir kırmızı | Sol uzun far |
| 4 | 15 amper mavi | Elektrikli kapı kilidi anahtarı aydınlatması, şanzıman aralığı anahtarı. Gündüz sürüş farı modülü (Kanada), elektrikli camlar, kilitlenme önleyici fren sistemi modülü |
| 5 | 10 Bir kırmızı | Elektrikli kapı kilitleri ve kol / kapı kilidi devre dışı bırakma anahtarları, makyaj masası, okuma, harita, arka koltuklar, bagaj aydınlatması ve aydınlatması, ışıklı giriş. Radyo, elektrik anteni. Veri bağlantısı k10ektörü, gövde k10trol modülü, güç amplifikatörü |
| 6 | 10 Bir kırmızı | Isıtmalı arka cam göstergesi |
| 7 | 20 1 sarı | Gösterge paneli aydınlatması, park lambaları ve arka lambalar |
| 8 | 20 1 sarı | Elektrik prizi, kornalar, ateşleme, yakıt, çalıştırma |
| 9 | 15 amper mavi | Elektrikli kapı kilit motorları (gövde k10trol modülü) |
| 10 | 20 1 sarı | Gündüz farı modülü (Kanada) |
| 11 | 10 Bir kırmızı | Gösterge paneli, şanzıman k10trolü, park/boş anahtarı, karoseri k10trol modülü |
| 12 | 10 Bir kırmızı | Sol kısa far |
| 13 | 20 1 sarı | Sağ kısa huzme, sis farı anahtarı |
| 14 | 10 Bir kırmızı | Radyo |
| 15 | 10 Bir kırmızı | Dönüş sinyalleri ve dörtlü ikaz lambaları, silecek anahtarı, emniyet kemeri k10trol modülü, silecek rölesi, arka cam buz çözücü rölesi |
| 16 | 10 Bir kırmızı | Hava yastığı k10trol modülü |
| 17 | 10 amper | Hava yastığı k10trol modülü |
| 18 | 20 AC/BRKR | Elektrikli koltuk anahtarı. Uzaktan bagaj açma |
| 19 | 30 AC/BRKR | Elektrikli camlar |
