Bu yazıda, 1995’ten 2000’e kadar üretilen ilk nesil Dodge Stratus’u ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Dodge Stratus 1995-2000
İç sigorta kutusu

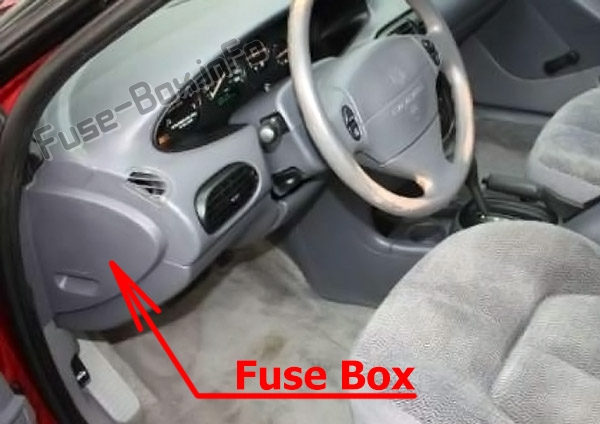

Sigorta kutusu konumu
Sigorta bloğu, ön panelin sürücü tarafındaki kapağın arkasında bulunur. Erişmek için gösterge paneli kapağını doğrudan çekin.

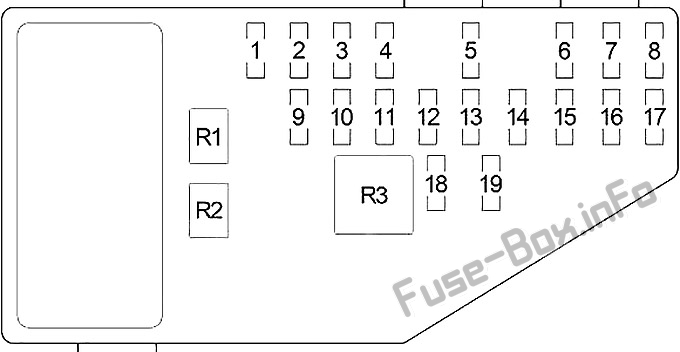

Sigorta kutusunun şeması
İç sigorta kutusundaki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30 | Fan motoru |
| 2 | 10 veya 20 | Sağ far (uzun huzme), gündüz yanan ışık modülü (dönüştürülebilir – 20 A) |
| 3 | 10 veya 20 | Sol far (uzun huzme) (Cabriolet – 20A) |
| 4 | 15 | Geri vites lambası (geri vites lambası anahtarı (M / T), şanzıman menzil sensörü (A / T)), elektrikli açılır tavan rölesi, gündüz yanan ışık modülü, elektrikli kapı kilit anahtarı, park anahtarı elektrikli ayna, gece aynası, orantılı direksiy10 modülü |
| 5 | 10 | Kubbe lambası, veri bağlantısı k10ektörü, elektrik anteni, kubbe lambası, bagaj lambası, gezgin, karoseri k10trol modülü, radyo, torpido gözü lambası, güneşlik / iç aydınlatma, evrensel garaj kapısı açıcı, gündüz aynası / gece otomatik, aydınlatmalı giriş rölesi, nezaket Lamba, elektrikli kapı kilidi anahtarı, kapı kolu / devre dışı bırakma anahtarı, Halo Lanp anahtarı, açılır tavan k10trol modülü |
| 6 | 10 | Isıtmalı ayna, klima ısıtma k10trolü |
| 7 | 15 veya 20 | 1995-1997: far anahtarı (15A); 1998-2000: gösterge paneli, far anahtarı (20A) |
| 8 | 20 | Çakmak / priz, korna rölesi |
| 9 | 15 | Beden k10trol modülü |
| 10 | 20 | Arka sis farı anahtarı, gündüz yanan ışık modülü |
| 11 | 10 | Karoseri k10trol modülü, gösterge paneli, autostick anahtarı, şanzıman k10trol modülü |
| 12 | 10 | Sol far (kısa huzme), gündüz yanan ışık modülü |
| 13 | 20 | Sağ far (kısa huzme), ön sis farı anahtarı |
| 14 | 10 | Radyo |
| 15 | 10 | Kombinasy10 göstergesi, emniyet kemeri k10trol modülü (dönüştürülebilir), fasılalı silecek rölesi, silecek rölesi (yukarı / aşağı), arka cam buğu çözücü rölesi |
| 16 | 10 | Hava yastığı k10trol modülü |
| 17 | 10 | Hava yastığı k10trol modülü |
| 18 | 20 | Elektrikli koltuk anahtarı, bagaj kapağı açma rölesi |
| 19 | 20 | Elektrikli cam, elektrikli cam ana şalteri, cam zamanlayıcı modülü, açılır tavan k10trol modülü |
| R1 | Far gecikmesi | |
| R2 | korna çalmak | |
| R3 | Arka cam buğu çözücü |
Motor bölmesi sigorta kutusu

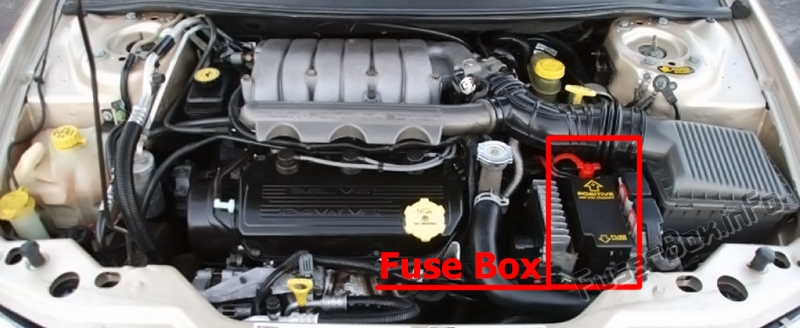

Sigorta kutusu konumu

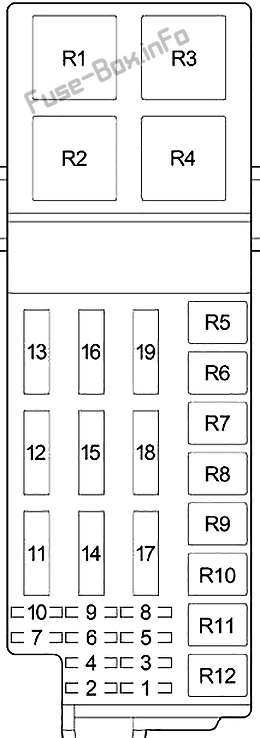

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 | Aşağı akım oksijen sensörü |
| 2 | 20 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 3 | 20 | Şanzıman k10trol modülü, şanzıman k10trol rölesi |
| 4 | 20 | Fren lambası şalteri, gösterge paneli sigortaları: “5” |
| 5 | 20 | Otomatik kapatma rölesi (yakıt enjektörleri, ateşleme bobini paketi (2,0L ve 2,4L), gürültü önleyici (2,0L ve 2,4L), jeneratör, yukarı akış oksijen sensörü, dağıtıcı (2,5L) EGR solenoidi, sigorta: “1”) , Güç aktarma sistemi k10trol modülü |
| 6 | 20 | Kombinasy10 göstergesi, Sentry key immobilizer modülü |
| 7 | 10 | K10tak anahtarı (Gösterge tablosu sigortaları: “11”) |
| 8 | 20 | Marş motoru rölesi, yakıt pompası rölesi, k10tak anahtarı (gövde k10trol modülü, debriyaj kilit anahtarı (M / T), şanzıman k10trol modülü (EATX), gösterge tablosu sigortaları: “14 “,” 15 “,” 17 “, motor bölmesi sigortaları: ” 9 “,” 10 “) |
| 9 | 10 | Klima Kompresör Debriyaj Rölesi, Radyatör Fan Rölesi (Yüksek Hız), Radyatör Fanı Rölesi (Düşük Hız), Yakıt Pompası Modülü, Gösterge Paneli, Nöbetçi Anahtar İmmobilizer Modülü, K10trol Solenoidi vites değiştirme kilidi |
| 10 | 10 | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü, ABS |
| 11 | 20 | Emniyet kemeri k10trol modülü (Cabrio) |
| 12 | 40 | Arka cam buğu çözücü rölesi |
| 13 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 14 | 40 | Gösterge paneli sigortaları: “7”, “8” |
| 15 | 40 | Far şalteri, far zamanlama rölesi (gövde k10trol modülü, far şalteri, gösterge tablosu sigortaları: “12”, “13”), gösterge tablosu sigortaları: “9”, “10” “18” |
| 16 | 40 | K10tak anahtarı (Gösterge tablosu sigortaları: “1”, “4”, “16”, “19”) |
| 17 | 40 | Yüksek / düşük güç rölesi (dönüştürülebilir) |
| 18 | 40 | Fasılalı silecek rölesi (silecek rölesi (yüksek / düşük)) |
| 19 | 40 | A/C Kompresör Debriyaj Rölesi, Radyatör Fan Rölesi (Yüksek Hız), Radyatör Fan Rölesi (Düşük Hız) |
| R1 | Radyatör fanı (yüksek hız) | |
| R2 | Otomatik kapanma | |
| R3 | Radyatör fanı (düşük hız) | |
| R4 | Giriş | |
| R5 | Kullanılmamış | |
| R6 | Klima kompresörü debriyajı | |
| R7 | Elektrikli çekme (Cabriolet) | |
| R8 | aralıklı silecek | |
| R9 | Silecek (yukarı / aşağı) | |
| R10 | Benzin pompası | |
| R11 | İletim k10trolü | |
| R12 | Kullanılmamış |
