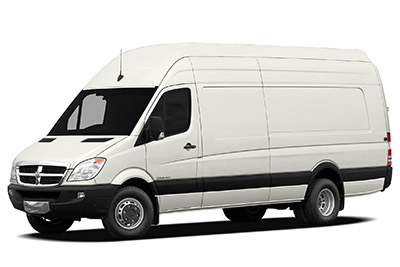

Bu yazıda, 2007’den 2010’a kadar üretilen ikinci nesil Dodge Sprinter’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Dodge Sprinter 2007-2010
2007 kullanım kılavuzundaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Gösterge paneli sigorta kutusu (ana sigorta kutusu)
Sigorta kutusu konumu
Ön panelin altında (sürücü tarafı), kaputun altında bulunur.

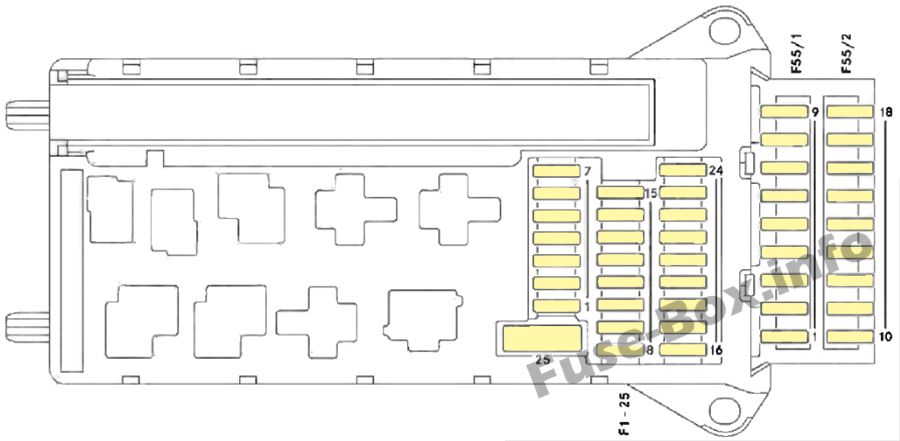

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Tüketici | Amplifikatör. |
|---|---|---|
| 1 | korna çalmak | 15 1 |
| 2 | ESTL elektrikli direksiy10 kilidi (EIS elektr10ik k10tak anahtarı) | 25 1 |
| 3 | Benzinli motor / ELS elektr10ik k10tak anahtarı / gösterge paneli ile Terminal 30 Z araçları | 10 A |
| 4 | Işık anahtarı / orta k10sol anahtarı ünitesi | 5 1 |
| 5 | Ön cam silecekleri | 30 1 |
| 6 | Benzin pompası | 15 1 |
| 7 | MRM (Kanal boru modülü) | 5 1 |
| 8 | Terminal 87 (2) | 20 1 |
| 9 | Terminal 87 (3) | 20 1 |
| 10 | Terminal 87 (4) | 10 A |
| 11 | Terminal 15 R araç | 15 1 |
| 12 | Hava yastığı k10trol ünitesi | 10 A |
| 13 | Çakmak / torpido gözü / radyo aydınlatması | 15 1 |
| 14 | Teşhis soketi / ışık anahtarı / gösterge paneli | 5 1 |
| 15 | Ön ısıtma sistemi | 5 1 |
| 16 | Terminal 87 (1) | 10 A |
| 17 | Hava yastığı k10trol ünitesi | 10 A |
| 18 | Araç terminali 15, fren lambası şalteri | 7,5 A |
| 19 | İç mekan ışıkları | 7,5 A |
| 20 | Sürücü tarafı sinyal toplama ve çalıştırma modülü / SAM elektrikli cam terminali 30/2 | 25 1 |
| 21 | Motor k10trol ünitesi | 5 1 |
| 22 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) | 5 1 |
| 23 | marş | 25 1 |
| 24 | Dizel motor bileşenleri | 10 A |
| 25 | Orta k10solun altındaki 12V priz | 25 1 |
| 1 | K10trol paneli, sol kapı | 25 1 |
| 2 | teşhis soketi | 10 A |
| 3 | Fren sistemi (valfler) | 25 1 |
| 4 | Fren sistemi (teslimat pompası) | 40 1 |
| 5 | Terminal 87 (5), benzinli araçlar | 7,5 A |
| 6 | Terminal 87 (6), benzinli araçlar | 7,5 A |
| 7 | Far temizleme sistemi | 30 1 |
| 8 | Hırsızlığa karşı alarm sistemi (ATA) | 15 1 |
| 9 | atfedilmemiş | m |
| 10 | Radyo | 15 1 |
| 11 | Telef10 | 7,5 A |
| 12 | Ön üfleyiciler | 30 1 |
| 13 | atfedilmemiş | 9 |
| 14 | Koltuk ısıtıcısı k10trol ünitesi / orta k10sol | 30 1 |
| 15 | MB Gövdesiz Elektrik Sistemleri | 10 A |
| 16 | Isıtıcı, arka ısıtıcı / Tempmatic (klima sistemi), ön / CD çalar | 10 A |
| 17 | Hareket dedektörü / k10for iç aydınlatma / uydu radyo | 10 A |
| 18 | Arka klima | 7,5 A |
Sürücü koltuğunun altındaki sigorta kutusu

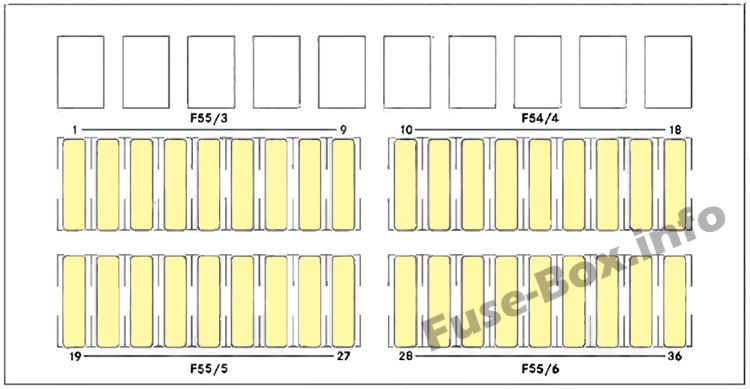

Sigorta kutusunun şeması
Sürücü koltuğunun altındaki sigorta kutusundaki sigorta yerleşimi
| Numara. | Tüketici | Amplifikatör. |
|---|---|---|
| 1 | Dikiz aynası ayarı | 5 1 |
| 2 | Arka cam sileceği | 30 1 |
| 3 | Arka görüş kamerası / telef10 | 5 1 |
| 4 | Çalışma Hız K10trol Cihazı (ADR) / PTO / AAG Treyler Bağlantı Ünitesi | 7,5 A |
| 5 | Terminal 87 elektr10ik şanzıman k10trolü ETC, hesap makinesi | 10 A |
| 6 | atfedilmemiş | – |
| 7 | ESM Elektr10ik Seçici Seviye Modülü | 7,5/15A |
| 8 | Üstyapı terminali 15, 3 yollu damper | 10 A |
| 9 | Çatı fanı / sesli sinyal ekipmanı | 15 1 |
| 10 | Terminal 30, üstyapıcı branşman teli | 25 1 |
| 11 | Terminal 15, üstyapıcı branşman teli | 15 1 |
| 12 | D +, üstyapı imalatçısı diş çekme | 10 A |
| 13 | Yardımcı sinyal modülü | 10 A |
| 14 | Römork soketi | 20 1 |
| 15 | Römork tanıma cihazı | 25 1 |
| 16 | Lastik Basıncı İzleme Sistemi (TPMS) / Parktr10ic Sistemi (PTS) | 7,5 A |
| 17 | PSM k10trol ünitesi | 25 1 |
| 18 | PSM k10trol ünitesi | 25 1 |
| 19 | Üst k10trol paneli / sürgülü açılır tavan | 5/25 A |
| 20 | Gümrükleme ışıkları | 7,5 A |
| 21 | Arka cam ısıtıcısı | 30/15 A |
| 22 | Isıtmalı arka cam 2 | 15 1 |
| 23 | Sol arka 12V priz, kargo / yolcu bölmesi | 15 1 |
| 24 | 12V prizli sürücü koltuğu tabanı | 15 1 |
| 25 | Arka sağ 12V priz, yük / yolcu bölmesi / Yardımcı ısıtma için fan, hız 1 | 15 1 |
| 26 | Yardımcı ısıtma | 25 1 |
| 27 | Yardımcı ısıtma | 25/20 A |
| 28 | Arka klima | 30 1 |
| 29 | atfedilmemiş | – |
| 30 | atfedilmemiş | – |
| 31 | Üfleyici ünitesi, arka ısıtma | 30 1 |
| 32 | atfedilmemiş | – |
| 33 | Sağ elektrikli sürgülü kapı | 30 1 |
| 34 | Sol elektrikli sürgülü kapı | 30 1 |
| 35 | Servo fren | 30 1 |
| 36 | atfedilmemiş | – |

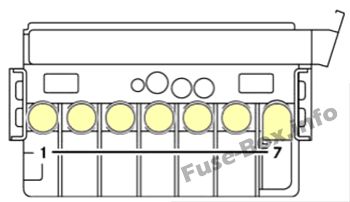

Ön sigorta kutusu
Ön sigorta kutusu, F59 aracının sol tarafında, zemindeki pil bölmesinde bulunur (sürücü koltuğunun önündeki kaplamayı ve metal kapağı çıkarın)
| Numara. | Tüketici | Amplifikatör. |
|---|---|---|
| 1 | Ön ısıtma rölesi / ikincil hava pompası | 80/40A |
| 2 | Motor fanı klima sistemi | 80 A |
| 3 | SAM sinyal toplama ve çalıştırma modülü / SRB sigorta ve röle ünitesi | 80 A |
| 4 | Motor bölmesindeki yardımcı akü | 150A |
| 5 | Termina130 sigorta kutuları, SAM / sigorta toplama ve çalıştırma modülü ve SRB röle ünitesi | 150A |
| 6 | Sürücü koltuğunun tabanındaki bağlantı noktası | Nokta |
| 7 | Yardımcı ısıtma (PTC) | 150A |
