Bu yazıda, 2002’den 2006’ya kadar üretilen ilk nesil Dodge Sprinter’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Dodge Sprinter 2002-2006
2006 kullanım kılavuzundaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Pano sigorta kutusu

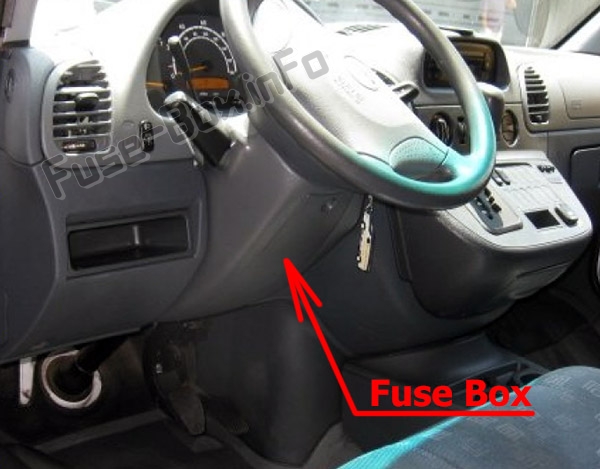

Sigorta kutusu konumu
Ön panelde, direksiy10 simidinin altında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | Devre | A |
|---|---|---|
| 1 | Sağ park lambası, sağ arka lamba | 10 |
| 2 | Sağ uzun far | 10 |
| 3 | Uzun huzme, sol, uzun huzme | 10 |
| 4 | Geri vites lambası | 10 |
| 5 | Fren lambası | 10 |
| 6 | Silecek motoru | 20 |
| 7 | Korna, ısıtmalı arka cam, hava devridaim anahtarı, isteğe bağlı d10anım rölesi (terminal 15) | 15 |
| 8 | İç aydınlatma, çakmak, radyo (terminal 30) | 20 |
| 9 | Saat, dörtlü ikaz lambaları, park lambaları | 15 |
| 10 | Gösterge aydınlatması, plaka lambası Gündüz farları | 10 |
| 11 | Sol yan ışık; sol arka ışık | 10 |
| 12 | Sağ kısa huzme | 10 |
| 13 | Sol kısa far | 10 |
| 14 | Sis lambası | 15 |
| 15 | Radyo (15) | 10 |
| 16 | Motor k10trol ünitesi | 25 |
| 17 | Motor k10trol ünitesi | 15 |
| 18 | Ateşleme (terminal 15) | 15 |
| 19 | Hizmet dışı | 15 |
| 20 | Isıtma k10trolleri (terminal 30) | 15 |
| 21 | Isıtma fanı (terminal 30) | 30 |
| 1 | Silecek motoru (W) | |
| 2 | Dizel motor k10trol ünitesi (M) | |
| 3 | Dönüş sinyalleri (B) |
Sürücü koltuğunun altındaki sigorta kutusu

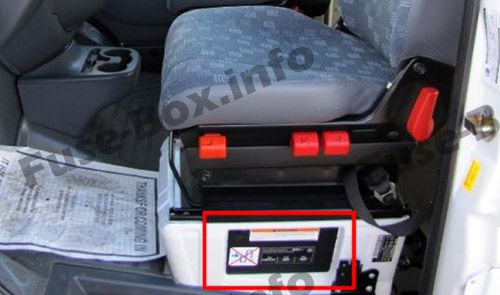

Sigorta kutusu konumu

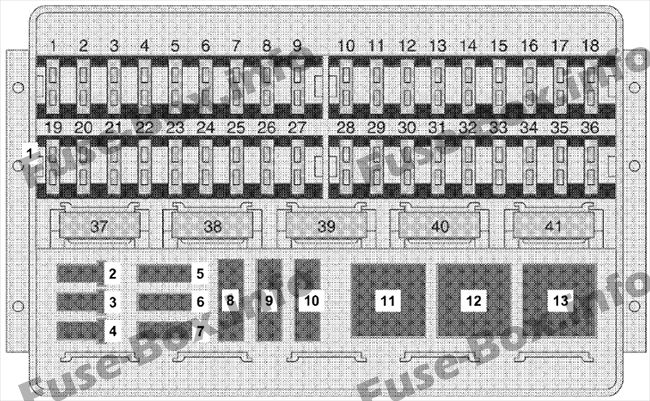

Sigorta kutusunun şeması
Sürücü koltuğunun altındaki sigorta kutusundaki sigortaların ve rölelerin yerleştirilmesi
| Numara. | Devre | A |
|---|---|---|
| 1 | Hizmet dışı | |
| 2 | Hizmet dışı | |
| 3 | Hizmet dışı | |
| 4 | Hizmet dışı | |
| 5 | immobilizer | 10 |
| 6 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Elektr10ik Stabilite Programı (ESP) (Yalnızca Tip 2500 araçlar) |
7.5 |
| 7 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Elektr10ik Stabilite Programı (ESP) (Yalnızca Tip 2500 araçlar) |
25 |
| 8 | Kullanılmayan Elektr10ik Stabilite Programı (ESP) (sadece Tip 2500 araçlar) |
40 |
| 9 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) | 40 |
| 10 | Hizmet dışı | – |
| 11 | Hizmet dışı | |
| 12 | Marş rölesi | |
| 13 | Hizmet dışı |
