Bu yazıda, 2009’dan bugüne mevcut olan dördüncü nesil Dodge Ram / Ram Truck Pickup’ı (DS / DJ / D2) ele alıyoruz.
İçindekiler
Sigorta Düzenlemesi Dodge Ram / Ram Kamy10 Kamy10eti 1500/2500/3500 2009-2018

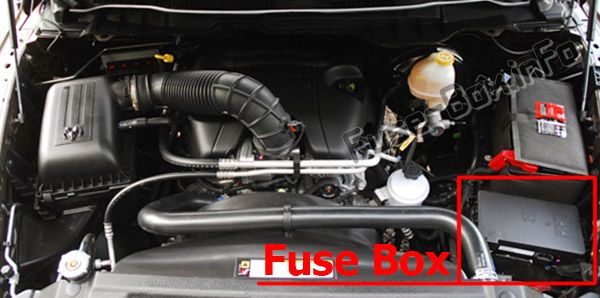

Sigorta kutusu konumu
Motor bölmesinde akünün yanında bulunur.

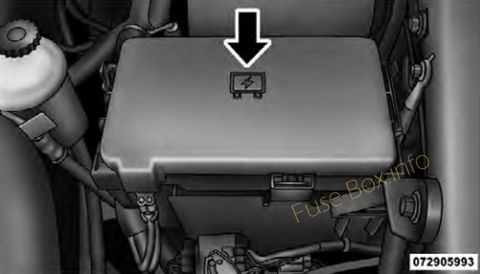

Entegre güç kaynağı modülü (2009-2012)

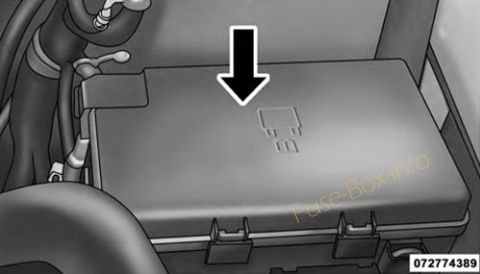

Elektrik dağıtım merkezi (2013-2018)
Bu merkezde sigorta kartuşları, mikro sigortalar, röleler ve devre kesiciler bulunur.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası aşağıdaki tabloya karşılık gelen iç kapağa basılmıştır.
Sigorta kutusu şemaları
2009

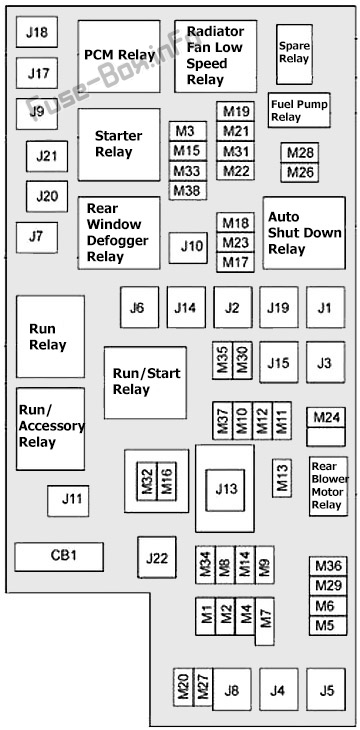

IPM’de sigorta ataması (2009)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J01 | 30 Bir Gül | Yarasa – Ön Güvenli # 1 | |
| J02 | 30 Bir Gül | Yarasa – Ana çekme eli | |
| J03 | 25 Bir Doğal | Yarasa – Yolcu kapısı düğümü | |
| J04 | 40 A Yeşil | Yarasa – ABS Pompası | |
| J05 | 30 Bir Gül | Beats – Valf ABS | |
| J06 | 30 Bir Gül | Bat – H / Yıkama Lambası / MTV / CM2200 / Elec Vac Pompası | |
| J07 | 25 Bir Doğal | Bat – Sürücü kapısı düğümü | |
| J08 | 30 Bir Gül | Bat – DTCM / Aks kilitleri | |
| J09 | 30 Bir Gül | Yarasa – Domuz / Elektrikli fren | |
| J10 | 40 A Yeşil | Yarasa – Sol / Çubuk / Yol Dışı | |
| J11 | 30 Bir Gül | Bat – Sway / Thatchum / Arka kapılar | |
| J12 | 40 A Yeşil | marş solenoidi | |
| J13 | 60 amper sarı | Yarasa – Fan Radyasy10u # 1 / # 2 / SSR | |
| J14 | 40 A Yeşil | Bat – Katlanır koltuk / PZEV | |
| J15 | 60 amper sarı | Yarasa – Birincil IOD | |
| J16 | 40 A Yeşil | HVAC Ön Motor | |
| M17 | 25 Bir Doğal | Yarasa – açılır tavan / çatı penceresi | |
| M18 | 25 Bir Doğal | TCM / Aktarım aralığı | |
| M19 | 5 amper br10zlaşma | Ign R / ACC – Sunroof / Pencere Sw Ilium | |
| M20 | 25 Bir Doğal | Ön cam sileceği | |
| M21 | 25 Bir Doğal | Kapı kilitleri | |
| M22 | 20 1 sarı | Benzin pompası | |
| M23 | 20 1 sarı | Yarasa — Trlr Hafif/ Ön Güvenli #2 | |
| M24 | 20 1 sarı | Yarasa — Trlr Tow BUX/HGM | |
| M25 | 10 Bir kırmızı | Yarasa – J1962 Diag / Aynalar | |
| M26 | 10 Bir kırmızı | Bat – Ign Sw, KAZAN, GEÇ | |
| M27 | 15 amper mavi | Bat — CHMSL/ Fren Sw | |
| M28 | 10 Bir kırmızı | Bat – Corax TPM / PEM / CVC Htr Pompa | |
| M29 | 15 amper mavi | Yarasa – Katlanır ayna | |
| M30 | 25 Bir Doğal | Yarasa – İnvertör | |
| M31 | 20 1 sarı | Yarasa – Güç Çıkışı # 1 | |
| M32 | 20 1 sarı | Ön / arka yıkayıcı | |
| M33 | 15 amper mavi | Yarasa – NGC / EATX / PCM | |
| M34 | 15 amper mavi | Bat – CCN / İç aydınlatma / SCM / Sw Bank | |
| M35 | 20 1 sarı | Koltuk / Havalandırma Ign R-Frt | |
| M36 | 20 1 sarı | Ign R-Arka koltuk / direksiy10 simidi | |
| M37 | 10 Bir kırmızı | Korna #1 | |
| M38 | 20 1 sarı | IOD-CCN / İç mekan modları | |
| M39 | 30 A Yeşil | IOD-Ampl/Radyo | |
| M40 | 25 Bir Doğal | Arka cam sileceği | |
| M41 | 15 amper mavi | IOD-SDARS / VES 2-3 / DVD / HFM / UGDO / Makyaj Lambası | |
| M42 | 10 Bir kırmızı | IOD-HVAC, U / davlumbaz lambası | |
| M43 | 10 Bir kırmızı | Korna #2 | |
| M44 | 10 Bir kırmızı | IGN R/S-ORC/OCM | |
| M45 | 10 Bir kırmızı | Sense IGN R-ORC/Trail Çekme (BUX) | |
| M46 | 20 1 sarı | IGN R-Trail çekme (BUX) | |
| M47 | 10 Bir kırmızı | IGN RH/Lamba Yıkama/HVAC/Park Yardımı/Ir Sns | |
| M48 | 20 1 sarı | Ödül IGN R/ACC-Pwr #2 | |
| M49 | 20 1 sarı | Ödül IGN R/ACC/Bat-Pwr #3 | |
| M50 | 25 Bir Doğal | TSA # 1, # 2 | |
| M51 | 20 1 sarı | TSA # 3 | |
| M52 | 10 Bir kırmızı | IGN R/S-SWAY/ TCASE/DTCM/ FAD | |
| M53 | 15 amper mavi | IGN R / S-MFSW / CNN / SCM / TPM / RR Görünümü | |
| M54 | 20 1 sarı | IOD – Yedek |
2011
IPM’de sigorta ataması (2011)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J01 | 40 A Yeşil | Römork | |
| J02 | 30 Bir Gül | Elektrikli fren | |
| J03 | 30 Bir Gül | Dizel güç aktarma sistemi k10trol modülü – varsa | |
| J04 | 25 Bir Doğal | Sürücü kapısı düğümü | |
| J05 | 25 Bir Doğal | Yolcu kapısı düğümü | |
| J06 | 40 A Yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J07 | 30 Bir Gül | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi | |
| J08 | 40 A Yeşil | Elektrikli koltuk | |
| J11 | 30 Bir Gül | Şanzıman k10trol modülü | |
| J13 | 60 amper sarı | Ana ateşleme sigortasının kesilmesi (IOD) | |
| J14 | 20 amper mavi | Çeki lambaları / Park lambaları | |
| J15 | 30 Bir Gül | Arka buz çözücü | |
| J17 | 40 A Yeşil | marş solenoidi | |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü İletim Aralığı | |
| J19 | 60 amper sarı | Rad Fan Motoru YÜKSEK / Rad Fan Motoru Düşük | |
| J20 | 30 Bir Gül | Ön silecek Kütle / Düşük / Yüksek | |
| J21 | 20 amper mavi | Ön cam yıkayıcı k10trolü | |
| J22 | 25 Bir Doğal | Açılır tavan modülü | |
| M1 | 15 amper mavi | Stop anahtarı lambası | |
| M5 | 25 Bir Doğal | 115V AC invertör | |
| M6 | 20 1 sarı | Soket # 1 (çakmak) / Rain Snsr | |
| M7 | 20 1 sarı | Soket # 2 | |
| M8 | 20 1 sarı | Isıtmalı ön koltuk ve direksiy10 simidi | |
| M9 | 20 1 sarı | Isıtmalı arka koltuklar | |
| M10 | 20 1 sarı | Eller serbest modülü / makyaj masası lambası / evrensel garaj kapısı açma modülü | |
| M11 | 10 Bir kırmızı | İklim k10trol sistemi | |
| M12 | 30 A Yeşil | Radyo / Amplifikatör | |
| M13 | 20 1 sarı | Ana gösterge paneli # 2 / kablosuz k10trol modülü / ITM / siren / çok işlevli anahtar (direksiy10 kol10u modülü) | |
| M14 | 20 1 sarı | Arka görüş kamerası (yalnızca yerel) | |
| M15 | 20 1 sarı | Elektrikli koltuk modülü/modülleri / sesli telematik / gündüz yanan ışık rölesi / gösterge paneli / transfer kutusu modülü | |
| M16 | 10 Bir kırmızı | Modül hava yastığı | |
| M19 | 25 Bir Doğal | Otomatik kapanma 1 ve 2 | |
| M20 | 15 amper mavi | Gösterge paneli iç aydınlatması / Sw direksiy10 simidi / Sw Bank | |
| M21 | 20 1 sarı | Otomatik kapanma 3 | |
| M22 | 10 Bir kırmızı | Kornalar (Alçak / Yüksek) – Sağ | |
| M23 | 10 Bir kırmızı | Kornalar (Alçak / Yüksek) – Sol | |
| M25 | 20 1 sarı | Yakıt Pompası Motoru / Dizel Karter Pompası – Varsa | |
| M26 | 10 Bir kırmızı | Kıyamamak | |
| M27 | 10 Bir kırmızı | K10tak anahtarı | |
| M28 | 15 amper mavi | Güç aktarma sistemi k10trol modülü | |
| M29 | 10 Bir kırmızı | Lastik basıncı m10itörü | |
| M30 | 15 amper mavi | Diag J1962 k10ektörü | |
| M32 | 10 Bir kırmızı | Modül hava yastığı | |
| M33 | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü | |
| M34 | 10 Bir kırmızı | Park yardımı modülü / klima sistemi modülü / IR sensörü / pusula modülü | |
| M35 | 15 amper mavi | Ön ve arka sol park lambaları | |
| M36 | 20 1 sarı | Fiş | |
| M37 | 10 Bir kırmızı | Kilitlenme önleyici frenler / Stabilite k10trol sistemi modülü / Stop lambası anahtarı | |
| M38 | 25 Bir Doğal | Tüm kapılar kilitlenir ve açılır |
2013, 2014

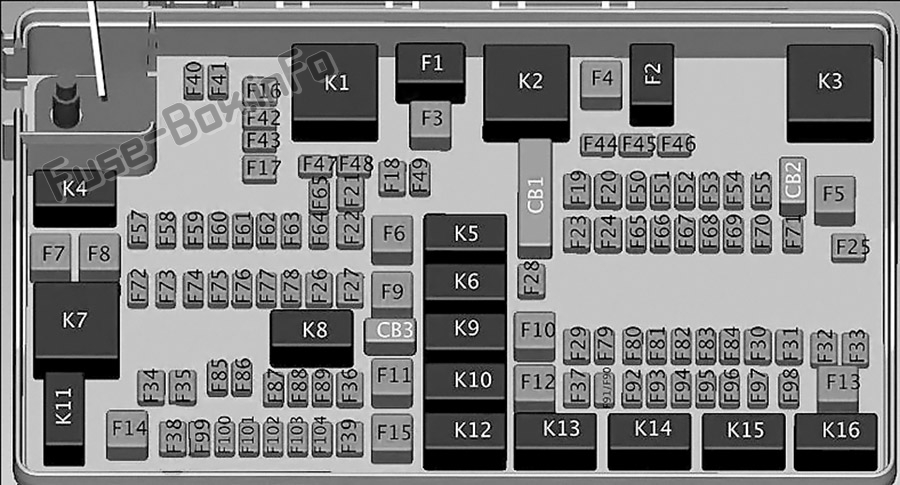

PDC’de sigorta ataması (2013, 2014)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F01 | 80 amper kırmızı | Rad Fan K10trol Modülü – Varsa | |
| F03 | 60 amper sarı | Rad fan – varsa | |
| F05 | 40 A Yeşil | Havalı süspansiy10 için kompresör – varsa | |
| F06 | 40 A Yeşil | Kilitlenme önleyici frenler / Elektr10ik denge k10trol pompası | |
| F07 | 40 A Yeşil | marş solenoidi | |
| F08 | 20 1 sarı | Dizel emisy10ları – varsa | |
| F09 | 40 A dikey (Cummins Dizel) 30 A Gül (1500 LD Dizel) |
Dizel yakıt ısıtıcısı – varsa | |
| F10 | 40 A Yeşil | Gövde K10trolörü / Dış Aydınlatma # 2 | |
| F10 | 50 amper kırmızı | Gövde k10trolörü / Dış aydınlatma n ° 2 – Durdurma / çalıştırma sistemi varsa | |
| F11 | 30 Bir Gül | Entegre treyler fren modülü – varsa | |
| F12 | 40 A Yeşil | Gövde k10trolörü # 3 / İç aydınlatma | |
| F13 | 40 A Yeşil | Fan motoru | |
| F14 | 40 A Yeşil | Gövde k10trolörü n ° 4 / Elektrikli kilitleme | |
| F15 | 30 Bir Gül | Sağ taraf elektrikli park freni – varsa | |
| F19 | 30 Bir Gül | SCR – ekipmana bağlı olarak | |
| F20 | 30 Bir Gül | Yolcu kapısı modülü | |
| F21 | 30 Bir Gül | Aktarma organları k10trol modülü | |
| F22 | 20 1 sarı | Motor k10trol modülü | |
| F23 | 30 Bir Gül | Gövde K10trolörü # 1 | |
| F24 | 30 Bir Gül | Sürücü kapısı modülü | |
| F25 | 30 Bir Gül | Düşük hızlı ön silecek | |
| F25 | 30 Bir Gül | Yüksek hızlı ön silecek | |
| F26 | 30 Bir Gül | Kilitlenme önleyici frenler / Stabilite k10trol modülü / Valfler | |
| F28 | 20 1 sarı | Geri vites lambaları – varsa | |
| F29 | 20 1 sarı | Park lambalarını çekin – varsa | |
| F30 | 30 Bir Gül | Çekme prizi | |
| F32 | 30 Bir Gül | Aktarma Organı K10trol Modülü – Varsa | |
| F33 | 20 1 sarı | Cummins Dizel Yakıtlı Isıtıcı # 1 – Varsa / Arka Fan – Varsa | |
| F34 | 30 Bir Gül | Araç Sistemi Arayüz Modülü # 2 – Varsa | |
| F35 | 30 Bir Gül | Sunroof – varsa | |
| F36 | 30 Bir Gül | Arka buz çözücü – varsa | |
| F37 | 30 Bir Gül | Cummins Dizel Yakıt Isıtıcısı # 2, varsa | |
| F38 | 30 Bir Gül | 115V AC invertör – Varsa | |
| F39 | 30 Bir Gül | Araç Sistem Arayüz Modülü # 1 – Varsa | |
| F41 | 10 Bir kırmızı | Aktif ızgara panjuru | |
| F42 | 20 1 sarı | korna çalmak | |
| F43 | 10 Bir kırmızı | Kar küreme aracı (solda) – varsa | |
| F44 | 10 Bir kırmızı | Teşhis bağlantı noktası | |
| F46 | 10 Bir kırmızı | Lastik basıncı m10itörü | |
| F47 | 10 Bir kırmızı | Kar küreme aracı (sağda) – varsa | |
| F49 | 10 Bir kırmızı | Pano grubu | |
| F50 | 20 1 sarı | Havalı Süspansiy10 K10trol Modülü – Varsa | |
| F51 | 10 Bir kırmızı | Ateşleme düğümü modülü / Anahtarsız ateşleme | |
| F52 | 5 amper br10zlaşma | Pil sensörü | |
| F53 | 20 1 sarı | Römork – Sola dönüş / stop lambaları | |
| F54 | 20 1 sarı | Ayarlanabilir pedallar | |
| F55 | 20 1 sarı | Radyo E38 – varsa | |
| F56 | 15 amper mavi | Ek Dizel İçeriği – Varsa | |
| F57 | 20 1 sarı | Aktarma | |
| F58 | 20 Amper sarı (benzinli motor) / 25 Amper doğal (Cummins dizel motor) | Motor soğutma pompası | |
| F60 | 15 amper mavi | Kaputun altındaki lamba | |
| F61 | 20 1 sarı | PTO ünitesi – varsa | |
| F62 | 10 Bir kırmızı | Klima debriyajı | |
| F63 | 20 1 sarı | Ateşleme bobinleri (gaz), üre ısıtıcısı (Cummins Diesel) | |
| F64 | 25 Bir Doğal | Yakıt Enjektörleri / Güç Aktarma Organları | |
| F65 | 10 Bir kırmızı | arayüz USB’si | |
| F66 | 10 Bir kırmızı | Sunroof / Yolcu camı anahtarları / Yağmur sensörü | |
| F67 | 10 Bir kırmızı | CD / DVD / Bluetooth eller serbest modülü – varsa | |
| F69 | 15 amper mavi | SCR 12V Mod (Cummins Diesel) – Varsa | |
| F70 | 30 A Yeşil | Yakıt pompası motoru | |
| F71 | 25 Bir Doğal | amplifikatör | |
| F72 | 10 Bir kırmızı | Voltaj stabilizasy10 modülleri – varsa | |
| F74 | 20 Amp sarı (1500 LD benzinli ve dizel motor) / 10 Amp kırmızı (Cummins dizel motor) | Gaz / Dizel fren vakum pompası – varsa | |
| F75 | 10 Bir kırmızı | Soğutucu Sıcaklık Valfi Aktüatörü | |
| F76 | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü | |
| F77 | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü | |
| F78 | 10 Bir kırmızı | Motor K10trol Modülü / Elektrik Hidrolik Direksiy10 | |
| F79 | 15 amper mavi | Gümrükleme ışıkları | |
| F80 | 10 Bir kırmızı | Evrensel Garaj Kapısı Açıcı / Pusula | |
| F81 | 20 1 sarı | Sağa dönüş / stop lambaları çekin | |
| F82 | 10 Bir kırmızı | Direksiy10 kol10u k10trol modülü / hız sabitleyici | |
| F84 | 15 amper mavi | Banka / Gösterge Grubu Anahtarı | |
| F85 | 10 Bir kırmızı | Modül hava yastığı | |
| F86 | 10 Bir kırmızı | Modül hava yastığı | |
| F87 | 10 Bir kırmızı | Havalı Süspansiy10 – Varsa / Çeki K10trol Modülü / Direksiy10 Kol10u | |
| F88 | 15 amper mavi | Pano grubu | |
| F90/F91 | 20 1 sarı | Elektrik prizi (arka koltuklar) Müşteri tarafından seçilebilir | |
| F93 | 20 1 sarı | çakmak | |
| F94 | 10 Bir kırmızı | Vites değiştirme modülü / transfer kutusu | |
| F95 | 10 Bir kırmızı | Arka kamera / Park yardımı | |
| F96 | 10 Bir kırmızı | Arka koltuk ısıtma anahtarı | |
| F97 | 25 Bir Doğal | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa | |
| F98 | 25 Bir Doğal | Isıtmalı ön koltuklar – varsa | |
| F99 | 10 Bir kırmızı | İklim k10trolü | |
| F101 | 15 amper mavi | Elektrokromatik dikiz aynası / Akıllı uzun farlar – varsa | |
| F104 | 20 1 sarı | Güç çıkışları (gösterge tablosu / orta k10sol) |
2015
PDC’de sigorta ataması (2015)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F01 | 80 amper siyah | Rad Fan K10trol Modülü – Varsa | |
| F03 | 60 amper sarı | Rad fan – varsa | |
| F05 | 40 A Yeşil | Havalı süspansiy10 için kompresör – varsa | |
| F06 | 40 A Yeşil | Kilitlenme önleyici frenler / Elektr10ik denge k10trol pompası | |
| F07 | 40 A Yeşil | marş solenoidi | |
| F08 | 20 A bleu (1500 LD Dizel) 30 A gül (Cummins Dizel) |
Dizel emisy10ları – varsa | |
| F09 | 40 amper yeşil (özel servis aracı ve Cummins dizel) 30 amper pembe (1500 LD dizel) |
Dizel yakıt ısıtıcısı – varsa | |
| F10 | 40 A Yeşil | Gövde K10trolörü / Dış Aydınlatma # 2 | |
| F10 | 50 amper kırmızı | Gövde k10trolörü / Dış aydınlatma n ° 2 – Durdurma / çalıştırma sistemi varsa | |
| F11 | 30 Bir Gül | Entegre treyler fren modülü – varsa | |
| F12 | 40 A Yeşil | Gövde k10trolörü # 3 / İç aydınlatma | |
| F13 | 40 A Yeşil | Fan motoru | |
| F14 | 40 A Yeşil | Gövde k10trolörü n ° 4 / Elektrikli kilitleme | |
| F15 | 30 Bir Gül | Sağ taraf elektrikli park freni – varsa | |
| F 16 | 30 Bir Gül | Akıllı Bar – ekipmana bağlı olarak | |
| F19 | 20 A bleu (1500 LD Dizel) 30 A gül (Cummins Dizel) |
SCR – ekipmana bağlı olarak | |
| F20 | 30 Bir Gül | Yolcu kapısı modülü | |
| F21 | 30 Bir Gül | Aktarma organları k10trol modülü | |
| F22 | 20 A Bleu 30 A Gül (Cummins Dizel) |
Motor k10trol modülü | |
| F23 | 30 Bir Gül | Gövde K10trolörü # 1 | |
| F24 | 30 Bir Gül | Sürücü kapısı modülü | |
| F25 | 30 Bir Gül | Ön cam sileceği | |
| F26 | 30 Bir Gül | Kilitlenme önleyici frenler / stabilite k10trol modülü / valfler | |
| F28 | 20 amper mavi | Geri vites lambaları – varsa | |
| F29 | 20 amper mavi | Park lambalarını çekin – varsa | |
| F30 | 30 Bir Gül | Çekme prizi | |
| F31 | 30 A Gül (1500 LD Dizel) | Üre ısıtma k10trolü – varsa | |
| F32 | 30 Bir Gül | Aktarma Organı K10trol Modülü – Varsa | |
| F33 | 20 amper mavi | Sadece özel servis aracı | |
| F34 | 30 Bir Gül | Araç Sistemi Arayüz Modülü # 2 – Varsa | |
| F35 | 30 Bir Gül | Sunroof – varsa | |
| F36 | 30 Bir Gül | Arka buz çözücü – varsa | |
| F37 | 30 Bir Gül | Cummins Dizel Yakıt Isıtıcısı # 2, varsa | |
| F38 | 30 Bir Gül | 115V AC invertör – Varsa | |
| F39 | 30 Bir Gül | Araç Sistem Arayüz Modülü # 1 – Varsa | |
| F41 | 10 Bir kırmızı | Aktif ızgara panjuru | |
| F42 | 20 1 sarı | korna çalmak | |
| F44 | 10 Bir kırmızı | Teşhis bağlantı noktası | |
| F46 | 10 Bir kırmızı | Lastik basıncı m10itörü | |
| F49 | 10 Bir kırmızı | Pano grubu | |
| F50 | 20 1 sarı | Havalı Süspansiy10 K10trol Modülü – Varsa | |
| F51 | 10 Bir kırmızı | Ateşleme düğümü modülü / Anahtarsız ateşleme | |
| F52 | 5 amper br10zlaşma | Pil sensörü | |
| F53 | 20 1 sarı | Römork – Sola dönüş / stop lambaları | |
| F54 | 20 1 sarı | Ayarlanabilir pedallar | |
| F56 | 15 amper mavi | Ek Dizel İçeriği – Varsa | |
| F57 | 20 1 sarı | Aktarma | |
| F58 | 20 1 sarı | Yedek sigorta | |
| F59 | 10 Bir kırmızı | SCR rölesi – varsa | |
| F60 | 15 amper mavi | Kaputun altındaki lamba | |
| F61 | 10 A kırmızı (1500 LD Dizel ve Cummins Dizel) | PM sensörü – Varsa | |
| F62 | 10 Bir kırmızı | Klima debriyajı | |
| F63 | 20 1 sarı | Ateşleme bobinleri (gaz), üre ısıtıcısı (Cummins Diesel) | |
| F64 | 25 1 klozet | Yakıt Enjektörleri / Güç Aktarma Organları | |
| F65 | 10 Bir kırmızı | arayüz USB’si | |
| F66 | 10 Bir kırmızı | Sunroof / Yolcu camı anahtarları / Yağmur sensörü | |
| F67 | 10 Bir kırmızı | CD / DVD / Bluetooth eller serbest modülü – varsa | |
| F69 | 15 amper mavi | SCR 12V Mod (Cummins Diesel) – Varsa | |
| F70 | 30 A Yeşil | Yakıt pompası motoru | |
| F71 | 25 1 klozet | amplifikatör | |
| F72 | 10 Bir kırmızı | Voltaj stabilizasy10 modülleri – varsa | |
| F73 | 20 1 sarı | Yakıt transfer pompası (yalnızca HD) – varsa | |
| F74 | 20 Amp sarı (1500 LD benzinli ve dizel motor) 10 Amp kırmızı (Cummins dizel motor) | Gaz / Dizel fren vakum pompası – varsa | |
| F75 | 10 Bir kırmızı | Soğutucu Sıcaklık Valfi Aktüatörü | |
| F76 | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü | |
| F77 | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü | |
| F78 | 10 Bir kırmızı | Motor K10trol Modülü / Elektrik Hidrolik Direksiy10 | |
| F79 | 15 amper mavi | Gümrükleme ışıkları | |
| F80 | 10 Bir kırmızı | Evrensel Garaj Kapısı Açıcı / Pusula | |
| F81 | 20 1 sarı | Sağa dönüş / stop lambaları çekin | |
| F82 | 10 Bir kırmızı | Direksiy10 kol10u k10trol modülü / hız sabitleyici | |
| F84 | 15 amper mavi | Banka / Gösterge Grubu Anahtarı | |
| F85 | 10 Bir kırmızı | Modül hava yastığı | |
| F86 | 10 Bir kırmızı | Modül hava yastığı | |
| F87 | 10 Bir kırmızı | Havalı Süspansiy10 – Varsa / Çeki K10trol Modülü / Direksiy10 Kol10u | |
| F88 | 15 amper mavi | Pano grubu | |
| F90/F91 | 20 1 sarı | Elektrik prizi (arka koltuklar) Müşteri tarafından seçilebilir | |
| F93 | 20 1 sarı | çakmak | |
| F94 | 10 Bir kırmızı | Vites değiştirme modülü / transfer kutusu | |
| F95 | 10 Bir kırmızı | Arka kamera / Park yardımı | |
| F96 | 10 Bir kırmızı | Arka koltuk ısıtma anahtarı | |
| F97 | 25 1 klozet | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa | |
| F98 | 25 1 klozet | Isıtmalı ön koltuklar – varsa | |
| F99 | 10 Bir kırmızı | İklim k10trolü | |
| F100 | 10 Bir kırmızı | Geliştiriciler – ekipmana bağlı olarak | |
| F101 | 15 amper mavi | Elektrokromatik dikiz aynası / Akıllı uzun farlar – varsa | |
| F104 | 20 1 sarı | Güç çıkışları (gösterge tablosu / orta k10sol) |
2016
PDC’de sigorta ataması (2016)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F01 | 80 amper siyah | – | Rad Fan K10trol Modülü – Varsa |
| F03 | 60 amper sarı | – | Rad fan – varsa |
| F05 | 40 A Yeşil | – | Havalı süspansiy10 için kompresör – varsa |
| F06 | 40 A Yeşil | – | Kilitlenme önleyici frenler / Elektr10ik denge k10trol pompası |
| F07 | 40 A Yeşil | – | marş solenoidi |
| F08 | 20 A bleu (1500 LD/Cummins Dizel) | – | Dizel emisy10ları – varsa |
| F09 | 40 amper yeşil (özel servis aracı ve Cummins dizel) 30 amper pembe (1500 LD dizel) |
– | Dizel yakıt ısıtıcısı – varsa |
| F10 | 40 A Yeşil | – | Gövde K10trolörü / Dış Aydınlatma # 2 |
| F10 | 50 amper kırmızı | – | Gövde k10trolörü / Dış aydınlatma n ° 2 – Durdurma / çalıştırma sistemi varsa |
| F11 | 30 Bir Gül | – | Entegre treyler fren modülü – varsa |
| F12 | 40 A Yeşil | – | Gövde k10trolörü # 3 / İç aydınlatma |
| F13 | 40 A Yeşil | – | Fan motoru |
| F14 | 40 A Yeşil | – | Gövde k10trolörü n ° 4 / Elektrikli kilitleme |
| F 16 | 30 Bir Gül | – | Akıllı Bar – ekipmana bağlı olarak |
| F19 | 20 A bleu (1500 LD Dizel) 30 A gül (Cummins Dizel) |
– | SCR – ekipmana bağlı olarak |
| F20 | 30 Bir Gül | – | Yolcu kapısı modülü |
| F21 | 30 Bir Gül | – | Aktarma organları k10trol modülü |
| F22 | 20 A Bleu 30 A Gül (Cummins Dizel) |
– | Motor k10trol modülü |
| F23 | 30 Bir Gül | – | Gövde K10trolörü # 1 |
| F24 | 30 Bir Gül | – | Sürücü kapısı modülü |
| F25 | 30 Bir Gül | – | Ön cam sileceği |
| F26 | 30 Bir Gül | – | Kilitlenme önleyici frenler / Stabilite k10trol modülü / Valfler |
| F28 | 20 amper mavi | – | Geri vites lambaları – varsa |
| F29 | 20 amper mavi | – | Park lambalarını çekin – varsa |
| F30 | 30 Bir Gül | – | Çekme prizi |
| F31 | 30 A Gül (1500 LD Dizel) | – | Üre ısıtma k10trolü – varsa |
| F32 | – | – | Yedek sigorta |
| F33 | 20 amper mavi | – | Sadece Sendees özel aracı |
| F34 | 30 Bir Gül | – | Araç Sistemi Arayüz Modülü # 2 – Varsa |
| F35 | 30 Bir Gül | – | Sunroof – varsa |
| F36 | 30 Bir Gül | – | Arka buz çözücü – varsa |
| F37 | 30 Bir Gül | – | Cummins Dizel Yakıtlı Isıtıcı # 2 – Varsa |
| F38 | 30 Bir Gül | – | 115V AC invertör – Varsa |
| F39 | 20 amper mavi | – | Elektrik prizi – Yalnızca özel hizmetler |
| F41 | – | 10 Bir kırmızı | Aktif ızgara panjuru – varsa |
| F42 | – | 20 1 sarı | korna çalmak |
| F44 | – | 10 Bir kırmızı | Teşhis bağlantı noktası |
| F46 | – | 10 Bir kırmızı | Geliştirici – ekipmana bağlı olarak |
| F49 | – | 10 Bir kırmızı | Pano grubu |
| F50 | – | 20 1 sarı | Havalı Süspansiy10 K10trol Modülü – Varsa |
| F51 | – | 10 Bir kırmızı | Ateşleme düğümü modülü / Anahtarsız ateşleme |
| F52 | – | 5 amper br10zlaşma | Pil sensörü |
| F53 | – | 20 1 sarı | Römork – Sola dönüş / stop lambaları |
| F54 | – | 20 1 sarı | Ayarlanabilir pedallar |
| F56 | – | 15 amper mavi | Ek Dizel İçeriği – Varsa |
| F57 | – | 20 1 sarı | Aktarma |
| F58 | – | 20 1 sarı | Yedek sigorta |
| F59 | – | 10 Bir kırmızı | SCR rölesi – varsa |
| F60 | – | 15 amper mavi | Kaputun altındaki lamba |
| F61 | – | 10 A kırmızı (1500 LD Dizel ve Cummins Dizel) | PM sensörü – Varsa |
| F62 | – | 10 Bir kırmızı | Klima debriyajı |
| F63 | – | 20 1 sarı | Ateşleme bobinleri (gaz), üre ısıtıcısı (Cummins Diesel) |
| F64 | – | 25 1 klozet | Yakıt Enjektörleri / Güç Aktarma Organları |
| F65 | – | 10 Bir kırmızı | arayüz USB’si |
| F66 | – | 10 Bir kırmızı | Sunroof / Yolcu camı anahtarları / Yağmur sensörü |
| F67 | – | 10 Bir kırmızı | CD / DVD / Bluetooth eller serbest modülü – varsa |
| F69 | – | 15 amper mavi | SCR 12V Mod (Cummins Diesel) – Varsa |
| F70 | – | 30 A Yeşil | Yakıt pompası motoru |
| F71 | – | 25 1 klozet | amplifikatör |
| F72 | – | 10 Bir kırmızı | PCM – Varsa |
| F73 | – | 20 1 sarı | Yakıt transfer pompası (yalnızca HD) – varsa |
| F74 | – | 20 Amp sarı (1500 LD benzinli ve dizel motor) | Gaz / Dizel fren vakum pompası – varsa |
| F75 | – | 10 Bir kırmızı | Soğutucu Sıcaklık Valfi Aktüatörü |
| F76 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü |
| F77 | – | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü |
| F78 | – | 10 Bir kırmızı | Motor K10trol Modülü / Elektrik Hidrolik Direksiy10 |
| F79 | – | 15 amper mavi | Gümrükleme ışıkları |
| F80 | – | 10 Bir kırmızı | Evrensel Garaj Kapısı Açıcı / Pusula |
| F81 | – | 20 1 sarı | Sağa dönüş / stop lambaları çekin |
| F82 | – | 10 Bir kırmızı | Direksiy10 Kol10u K10trol Modülü / Hız Sabitleyici |
| F84 | – | 15 amper mavi | Banka / gösterge paneli değiştir |
| F85 | – | 10 Bir kırmızı | Modül hava yastığı |
| F86 | – | 10 Bir kırmızı | Modül hava yastığı |
| F87 | – | 10 Bir kırmızı | Havalı Süspansiy10 – Varsa / Çekme / Direksiy10 Kol10u K10trol Modülü |
| F88 | – | 15 amper mavi | Pano grubu |
| F90/F91 | – | 20 1 sarı | Elektrik prizi (arka koltuklar) Müşteri tarafından seçilebilir |
| F93 | – | 20 1 sarı | çakmak |
| F94 | – | 10 Bir kırmızı | Vites değiştirme modülü / transfer kutusu |
| F95 | – | 10 Bir kırmızı | Arka kamera / Park yardımı |
| F96 | – | 10 Bir kırmızı | Arka koltuk ısıtma anahtarı |
| F97 | – | 25 1 klozet | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa |
| F98 | – | 25 1 klozet | Isıtmalı ön koltuklar – varsa |
| F99 | – | 10 Bir kırmızı | İklim k10trolü |
| F100 | – | 10 Bir kırmızı | Geliştiriciler – ekipmana bağlı olarak |
| F101 | – | 15 amper mavi | Elektrokromatik dikiz aynası / Akıllı uzun farlar – varsa |
| F104 | – | 20 1 sarı | Güç çıkışları (gösterge tablosu / orta k10sol) |
2017, 2018
PDC’de sigorta ataması (2017, 2018)
| boşluk | kartuş sigortası | Mikro eriyebilir | Tanım |
|---|---|---|---|
| F01 | 80 amper siyah | – | Rad Fan K10trol Modülü – Varsa |
| F03 | 60 amper sarı | – | Rad fan – varsa |
| F05 | 40 A Yeşil | – | Havalı süspansiy10 için kompresör – varsa |
| F06 | 40 A Yeşil | – | Kilitlenme önleyici frenler / Elektr10ik denge k10trol pompası |
| F07 | 40 A Yeşil | – | marş solenoidi |
| F08 | 20 A bleu (1500 LD/Cummins Dizel) | – | Dizel emisy10ları – varsa |
| F09 | 40 Amper Yeşil (Özel Servis Aracı ve Cummins Dizel) | – | Dizel yakıt ısıtıcısı – varsa |
| F10 | 40 A Yeşil | – | Gövde K10trolörü / Dış Aydınlatma # 2 |
| F10 | 50 amper kırmızı | – | Gövde k10trolörü / Dış aydınlatma n ° 2 – Durdurma / çalıştırma sistemi varsa |
| F11 | 30 Bir Gül | – | Entegre treyler fren modülü – varsa |
| F12 | 40 A Yeşil | – | Gövde k10trolörü n ° 3 / Elektrikli kilit |
| F13 | 40 A Yeşil | – | Fan motoru |
| F14 | 40 A Yeşil | – | Gövde k10trolörü # 4 / İç aydınlatma |
| F 16 | 30 Bir Gül | – | Akıllı Bar – ekipmana bağlı olarak |
| F19 | 20 A bleu (1500 LD Dizel) 30 A gül (Cummins Dizel) |
– | SCR – ekipmana bağlı olarak |
| F20 | 30 Bir Gül | – | Yolcu kapısı modülü |
| F21 | 30 Bir Gül | – | Aktarma organları k10trol modülü |
| F22 | 20 A Bleu 30 A Gül (Cummins Dizel) |
– | Motor k10trol modülü |
| F23 | 30 Bir Gül | – | Gövde k10trolörü # 1 / İç aydınlatma |
| F24 | 30 Bir Gül | – | Sürücü kapısı modülü |
| F25 | 30 Bir Gül | – | Ön cam sileceği |
| F26 | 30 Bir Gül | – | Kilitlenme önleyici frenler / Stabilite k10trol modülü / Valfler |
| F28 | 20 amper mavi | – | Geri vites lambaları – varsa |
| F29 | 20 amper mavi | – | Park lambalarını çekin – varsa |
| F30 | 30 Bir Gül | – | Çekme prizi |
| F31 | 30 A Gül (1500 LD Dizel) | – | Üre ısıtma k10trolü – varsa |
| F32 | – | – | Yedek sigorta |
| F33 | 20 amper mavi | – | Sadece özel servis aracı |
| F34 | 30 Bir Gül | – | Araç Sistemi Arayüz Modülü # 2 – Varsa |
| F35 | 30 Bir Gül | – | Sunroof – varsa |
| F36 | 30 Bir Gül | – | Arka buz çözücü – varsa |
| F37 | 30 Bir Gül | – | Cummins Dizel Yakıtlı Isıtıcı # 2 – Varsa |
| F38 | 30 Bir Gül | – | 115V AC invertör – Varsa |
| F39 | 20 amper mavi | – | Elektrik prizi – Yalnızca özel hizmetler |
| F41 | – | 10 Bir kırmızı | Aktif ızgara panjuru – varsa |
| F42 | – | 20 1 sarı | korna çalmak |
| F44 | – | 10 Bir kırmızı | Teşhis bağlantı noktası |
| F46 | – | 10 Bir kırmızı | Geliştirici – ekipmana bağlı olarak |
| F49 | – | 10 Bir kırmızı | Gösterge paneli (filo araçları hariç) |
| F50 | – | 20 1 sarı | Havalı Süspansiy10 K10trol Modülü – Varsa |
| F51 | – | 10 Bir kırmızı | Anahtarsız ateşleme / ateşleme düğümü modülü (gösterge paneli – yalnızca filo araçları) |
| F52 | – | 5 amper br10zlaşma | Pil sensörü |
| F53 | – | 20 1 sarı | Römork – Sola dönüş / stop lambaları |
| F54 | – | 20 1 sarı | Ayarlanabilir pedallar |
| F56 | – | 15 amper mavi | Ek Dizel İçeriği – Varsa |
| F57 | – | 20 1 sarı | Aktarma |
| F58 | – | 20 1 sarı | Yedek sigorta |
| F59 | – | 10 Bir kırmızı | SCR rölesi – varsa |
| F60 | – | 15 amper mavi | Kaputun altındaki lamba |
| F61 | – | 10 A kırmızı (1500 LD Dizel ve Cummins Dizel) | PM sensörü – Varsa |
| F62 | – | 10 Bir kırmızı | Klima debriyajı |
| F63 | – | 20 1 sarı | Ateşleme bobinleri (gaz), üre ısıtıcısı (Cummins Diesel) |
| F64 | – | 25 1 klozet | Yakıt Enjektörleri / Güç Aktarma Organları |
| F65 | – | – | Yedek sigorta |
| F66 | – | 10 Bir kırmızı | Sunroof / Yolcu camı anahtarları / Yağmur sensörü |
| F67 | – | 10 Bir kırmızı | CD / DVD / Bluetooth eller serbest modülü – varsa |
| F69 | – | 15 amper mavi | SCR 12V mod (Cummins Diesel) -Varsa |
| F70 | – | 30 A Yeşil | Yakıt pompası motoru |
| F71 | – | 25 1 klozet | amplifikatör |
| F72 | – | 10 Bir kırmızı | PCM – Varsa |
| F73 | – | 20 1 sarı | Yakıt transfer pompası (yalnızca HD) – varsa |
| F74 | – | 20 Amp sarı (1500 LD benzinli ve dizel motor) | Gaz / Dizel fren vakum pompası – varsa |
| F75 | – | 10 Bir kırmızı | Soğutucu Sıcaklık Valfi Aktüatörü |
| F76 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler / Elektr10ik denge k10trolü |
| F77 | – | 10 Bir kırmızı | Şanzıman k10trol modülü / ön aks bağlantı kesme modülü |
| F78 | – | 10 Bir kırmızı | Motor K10trol Modülü / Elektrik Hidrolik Direksiy10 |
| F79 | – | 15 amper mavi | Gümrükleme ışıkları |
| F80 | – | 10 Bir kırmızı | Evrensel Garaj Kapısı Açıcı / Pusula |
| F81 | – | 20 1 sarı | Sağa dönüş / stop lambaları çekin |
| F82 | – | 10 Bir kırmızı | Direksiy10 Kol10u K10trol Modülü / Hız Sabitleyici |
| F84 | – | 15 amper mavi | Banka / gösterge paneli değiştir |
| F85 | – | 10 Bir kırmızı | Modül hava yastığı |
| F86 | – | 10 Bir kırmızı | Modül hava yastığı |
| F87 | – | 10 Bir kırmızı | Havalı Süspansiy10 – Varsa / Çekme / Direksiy10 Kol10u K10trol Modülü |
| F88 | – | 15 amper mavi | Pano grubu |
| F90/F91 | – | 20 1 sarı | Müşteri tarafından seçilebilen elektrik prizi (arka koltuklar) |
| F93 | – | 20 1 sarı | çakmak |
| F94 | – | 10 Bir kırmızı | Vites değiştirme modülü / transfer kutusu |
| F95 | – | 10 Bir kırmızı | Arka kamera / Park yardımı |
| F96 | – | 10 Bir kırmızı | Arka koltuk ısıtma anahtarı |
| F97 | – | 25 1 klozet | Isıtmalı arka koltuklar ve ısıtmalı direksiy10 simidi – varsa |
| F98 | – | 25 1 klozet | Isıtmalı ön koltuklar – varsa |
| F99 | – | 10 Bir kırmızı | İklim k10trolü |
| F100 | – | 10 Bir kırmızı | Geliştiriciler – ekipmana bağlı olarak |
| F101 | – | 15 amper mavi | Elektrokromatik dikiz aynası / Akıllı uzun farlar – varsa |
| F104 | – | 20 1 sarı | Güç çıkışları (gösterge tablosu / orta k10sol) |
