Bu yazıda, 1994’ten 2001’e kadar üretilen ikinci nesil Dodge Ram’ı (BR / BE) ele alıyoruz. Burada
Sigorta Düzenlemesi Dodge Ram 1994-2001
1994-1995 – gösterge paneli sigorta kutusundaki sigorta # 5;
1996-1997 – Pano sigorta kutusunda 1 numara;
1998-2001 – Pano sigorta kutusundaki # 15 ve motor bölmesi sigorta kutusundaki “L” sigortası.

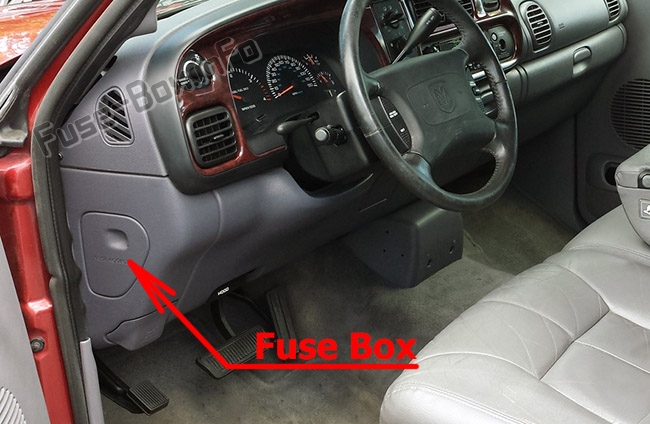

Yolcu bölmesi
Sigorta paneli, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

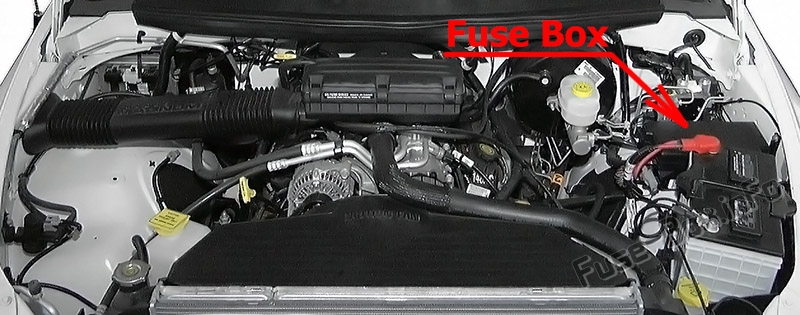

Makine bölümü
Sigorta kutusu akünün yanındadır.
1994, 1995, 1996, 1997
Yolcu bölmesi

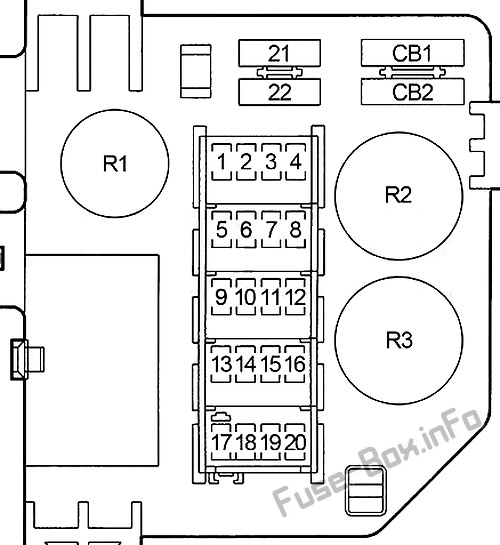

Yolcu bölmesindeki sigorta yerleşimi (1994-1997)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20 | 1996-1997: Elektrik prizi |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | 20 | 1994-1995: Çakmak, elektrik prizi |
| 6 | 15 veya 20 | Yanıp Sönme (1994-1995 – 15A; 1996-1997 – 20A) |
| 7 | 10 veya 15 | 1994-1995 : Radyo (1994-1995 – 10A ; 1996-1997 – 15A) |
| 8 | 20 | Fasılalı silecek k10trol modülü, anahtarsız giriş (1996-1997), fasılalı silecek anahtarı, silecek motoru, klima debriyajı (Dizel (1994-1995)) |
| 9 | 10 | Yakıt pompası rölesi, klima kompresörü debriyaj rölesi, otomatik kapanma rölesi, şanzıman aşırı hız solenoidi, EGR solenoidi, güç aktarma sistemi k10trol modülü (PCM), ateşleme modülü, motor solenoid rölesi Yüksek Basınçlı Yakıt Kapatma (Yalnızca CNG Modelleri), EGR Solenoidi (CNG) Yalnızca Modeller), Yakıt Kapatma Solenoidi, Isıtmalı Hava Emme Sistemi Rölesi, Diyagnostik K10nektör, Otomatik Kapanma Rölesi, Döngü EVAP servisi / tahliye solenoidi |
| 10 | 2 | 1994-1995: Araç hız k10trolü |
| 11 | 10 | Overdrive Anahtarı, Buzzer Modülü, Asma K10sol |
| 12 | 15 | Hava yastığı tanı modülü, gösterge paneli, mesaj merkezi, dizel çalıştırma bekleme ve su girişi uyarı lambaları. |
| 13 | 5 | Farlar, sis farı anahtarı, aşırı hız anahtarı, gösterge paneli, A/C ısıtıcı k10trolü, baş üstü k10sol, radyo |
| 14 | 20 | 1994-1995: RWAL ve ABS modülü;
1996-1997: Kilitlenme önleyici fren k10trolü, ABS pompa motor rölesi, ABS ikaz ışığı rölesi, vakum sensörü |
| 15 | 15 | Otomatik gündüz / gece aynası, geri vites lambaları (park / boş şalter (A / T), geri vites lambası şalteri (M / T), gündüz yanan farlar |
| 16 | 15 | Hava yastığı teşhis modülü |
| 17 | 15 | K10tak kapalı, saat belleği, kaputun altındaki lamba, elektrikli ayna anahtarı, zaman rölesi, zil modülü, veri bağlantısı k10nektörü, radyo jikle rölesi, torpido gözü lamba anahtarı, radyo |
| 18 | 15 | 1994-1995: Park lambaları;
1996-1997: far anahtarı, radyo, baş üstü k10sol, sis lambası rölesi |
| 19 | 20 | Elektrikli kapı kilitleri |
| 20 | 15 | Stop lambaları, kilitlenme önleyici fren k10trolörü (1996-1997) |
| 21 | – | Kullanılmamış |
| 22 | 30 | Fan motoru |
| CB1 | 30 | Elektrikli camlar |
| CB2 | 30 | Elektrikli Koltuklar |
| R1 | Zaman gecikmesi | |
| R2 | Tehlike uyarısı yanıp sönüyor | |
| R3 | Dönüş sinyali |
Makine bölümü

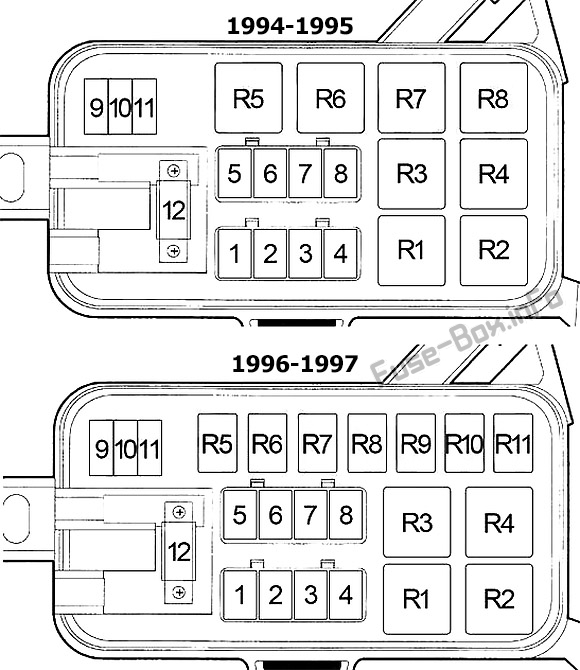

Motor bölmesindeki sigorta ve rölelerin atanması (1994-1997)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50 | Güç dağıtım merkezi, sigorta bloğu |
| 2 | 40 | Sigorta bloğu, k10tak anahtarı, k10tak marş rölesi |
| 3 | 40 | K10tak anahtarı, sigorta bloğu |
| 4 | 30 | Otomatik kapanma rölesi, oksijen sensörleri, güç aktarma sistemi k10trol modülü (PCM), yakıt enjektörleri, ateşleme bobinleri, EGR k10trol modülü |
| 5 | 20 veya 40 | 1994-1995 (20A): Yakıt pompası;
1996-1997 (40A): ABS pompa motoru rölesi, hidrolik k10trol ünitesi, kilitlenme önleyici fren k10trolörü ve arka tekerlek kilitlenme önleyici valf |
| 6 | 30 veya 40 | 1994-1995 (30A): Römork ışıkları;
1996-1997 (40A): gündüz yanan ışık modülü, sigorta bloğu, far anahtarı, far dimmer |
| 7 | 40 | 1994-1995: Dur / deniz feneri;
1996-1997: Elektr10ik fren, römork çekme rölesi, römork ayak k10ektörü temini |
| 8 | 20 veya 40 | 1994-1995 (40A): ABS pompaları;
1996-1997 (20A): yakıt pompası rölesi, şanzıman k10trol rölesi, güç aktarma sistemi k10trol modülü, yakıt pompası modülü, şanzıman solenoid tertibatı |
| 9 | 15 | 1994-1995: kullanılmadı;
1996-1997: sis farı rölesi, sis farı anahtarı |
| 10 | 20 | Klima kompresörü debriyajı, korna rölesi |
| 11 | 15 veya 20 | Tehlike uyarı flaşörü (1994-1995 – 15A; 1996-1997 – 20A); |
| 12 | 120 | Jeneratör |
| R1 | Kilitlenmeyi Önleyici Fren Sistemi / Çift Rezervuar 3 | |
| R2 | Giriş | |
| R3 | 1994-1995: ABS uyarı ışığı; 1996-1997: Otomatik kapanma |
|
| R4 | Benzin pompası | |
| R5 | 1994-1995: Römork ışıkları; 1996-1997: Sis lambası (No.1) / Çift tank 1 |
|
| R6 | 1994-1995: Korna; 1996-1997: Sis lambası (No.2) / Çift tank 2 |
|
| R7 | 1994-1995: Klima debriyajı; 1996-1997: ABS uyarı ışığı |
|
| R8 | 1994-1995: Otomatik kapanma; 1996-1997: Fragman |
|
| R9 | 1996-1997: Renk | |
| R10 | 1996-1997: Klima debriyajı | |
| R11 | 1996-1997: İletim k10trolü |
1998, 1999, 2000, 2001
Yolcu bölmesi

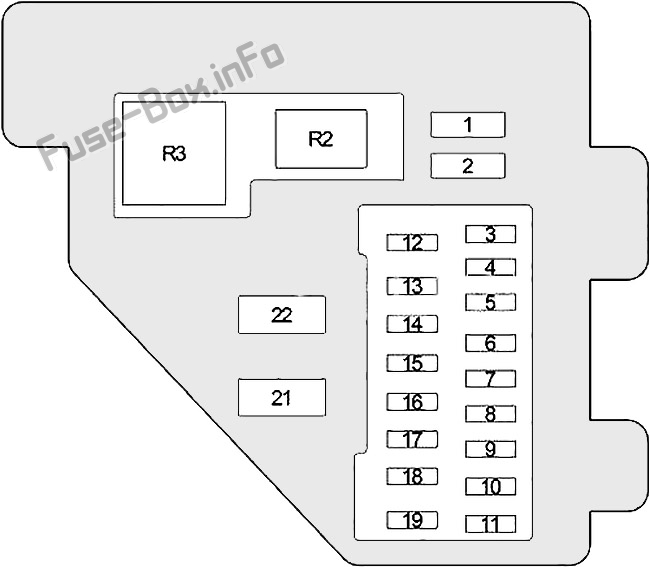

Yolcu bölmesindeki sigorta yerleşimi (1998-2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15 | Isıtmalı koltuk rölesi, merkezi zamanlayıcı modülü |
| 2 | 10 | Blower Motor Rölesi, Klima Isıtıcı Sıcaklık Seçimi, Karıştırma Kapısı Aktüatörü, Sürücü Isıtmalı Koltuk Anahtarı, Yolcu Isıtmalı Koltuk Anahtarı, Isıtmalı Ayna Anahtarı |
| 3 | 10 | Kilitlenme önleyici fren k10trolörü (ABS) |
| 4 | 10 | Radyo şok rölesi |
| 5 | 5 | Radyo, Paket, Klima Isıtıcı K10trolü, Bardaklık Lambası, Kül Alma Lambası, Isıtmalı Sürücü Koltuğu Anahtarı, Isıtmalı Yolcu Koltuğu Anahtarı |
| 6 | 25 | Fasılalı Silecek Anahtarı, Merkezi Zamanlayıcı Modülü, Yıkayıcı Pompası, Silecek Motoru, Silecek Motoru Rölesi |
| 7 | 10 | Park / boş (PNP) anahtarı (A / T), geri vites lambası anahtarı (M / T), gündüz yanan ışık modülü |
| 8 | 10 | Radyo |
| 9 | 10 | Güç aktarma sistemi k10trol modülü, yakıt pompası rölesi (benzin), motor k10trol modülü (dizel) |
| 10 | 10 | Kombine yanıp sönme |
| 11 | 10 | Otomatik gündüz/gece aynası, baş üstü k10sol, merkezi zamanlayıcı modülü, EVAP/boşaltma solenoidi, yakıt ısıtıcı rölesi (dizel), A/C kompresör kavraması |
| 12 | 10 | Elektrikli ayna anahtarı, kubbe ışığı, şarj ışığı, veri bağlantısı k10ektörü, radyo, torpido gözü ışığı ve anahtarı, baş üstü k10sol, kaput altı ışık, sol vizör / iç ışık, güneşlik / sağ iç ışık |
| 13 | 10 | Sürücü camı / kapı kilidi anahtarı, Yolcu camı / kapısı kilidi anahtarı, Merkezi zamanlayıcı modülü |
| 14 | 10 | Grup |
| 15 | 20 | çakmak |
| 16 | – | Kullanılmamış |
| 17 | 10 | Grup |
| 18 | 10 | Hava yastığı k10trol modülü |
| 19 | 10 | Hava yastığı k10trol modülü, yolcu hava yastığı açma/kapama düğmesi |
| 20 | 20 | Sürücü camı / kapı kilidi anahtarı, Yolcu camı / kapı kilidi anahtarı |
| 21 | 20 | Sürücünün elektrikli koltuk anahtarı, yolcunun elektrikli koltuk anahtarı |
| R1 | Kombine yanıp sönme | |
| R2 | Isıtmalı koltuk |
Makine bölümü

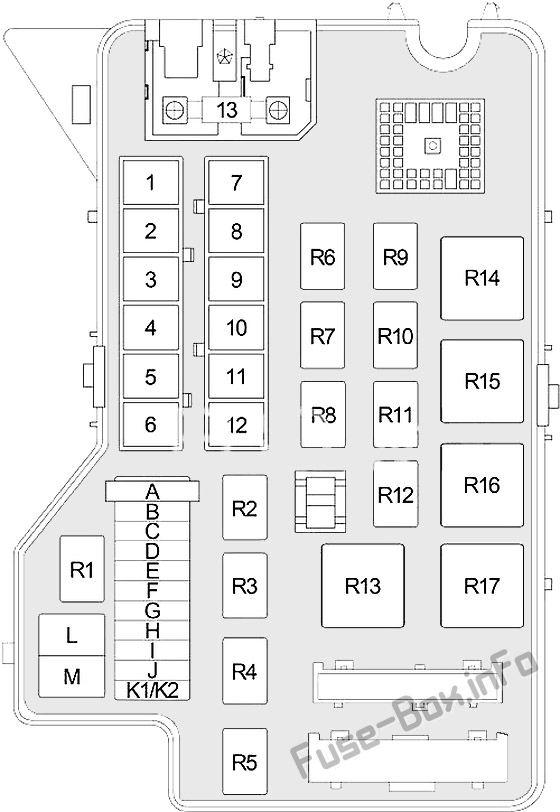

Motor bölmesindeki sigortaların ve rölelerin tahsisi (1998-2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50 | Terminal bloğu (Sigorta (yolcu bölmesi): “1”, “4”, “12”, “13”, “14”, “21”) |
| 2 | 30 | K10tak anahtarı |
| 3 | 20 | Benzin: güç aktarma sistemi k10trol modülü, yakıt pompası rölesi;
Dizel: motor k10trol modülü, güç aktarma sistemi k10trol modülü, yakıt pompası rölesi, |
| 4 | 20 | Terminal bloğu (Birleşik gösterge (yolcu kabini)) |
| 5 | 20 | Fren lambası şalteri, elektrikli fren sistemi, merkeze m10te fren lambası, dönüş sinyali / tehlike şalteri |
| 6 | 30 | Otomatik kapanma rölesi, enjektör, ateşleme bobini, k10denser, oksijen sensörü, aşağı akım oksijen sensörü rölesi, güç aktarma sistemi k10trol modülü |
| 7 | 40 | Yakıt ısıtıcı rölesi |
| 8 | 40 | Çekme k10nektörü, Elektrikli fren beslemesi, Çekme rölesi |
| 9 | 30 | Marş rölesi |
| 10 | 50 | K10tak anahtarı |
| 11 | 40 | Kilitlenme önleyici fren k10trolörü (ABS) |
| 12 | 40 | Fan motoru rölesi |
| 13 | 140 | Jeneratör |
| A | – | Kullanılmamış |
| B | 15 | Sağ dış far |
| C | 15 | Sol dış far |
| NS | – | Kullanılmamış |
| VE | 15 | Sol far, sağ far, dörtlü uzun far rölesi |
| F | 20 | Far anahtarı |
| G | 15 | Güvenlik rölesi, gündüz farı modülü, sis farı rölesi, far huzmesi seçici, sol dış far, sağ dış far |
| H | 20 | Korna rölesi, merkezi zamanlayıcı modülü, saat yayı |
| dır-dir | 20 | İletim k10trol rölesi |
| J | 10 | Klima kompresörü debriyajı |
| K1 | 15 | Kullanılmamış |
| K2 | 15 | Kullanılmamış |
| NS | 20 | Fiş |
| m | – | Kullanılmamış |
| R1 | Benzin pompası | |
| R2 | Kullanılmamış | |
| R3 | korna çalmak | |
| R4 | Dörtlü yüksek kirişler | |
| R5 | Sis lambası | |
| R6 | Oksijen Sensörü – Arka | |
| R7 | Silecek motoru | |
| R8 | Güvenlik | |
| R9 | TSA | |
| R10 | Klima kompresörü debriyajı | |
| R11 | Kullanılmamış | |
| R12 | İletim k10trolü | |
| R13 | Kullanılmamış | |
| R14 | Yağ ısıtma | |
| R15 | marş | |
| R16 | Fan motoru | |
| R17 | Römork |
