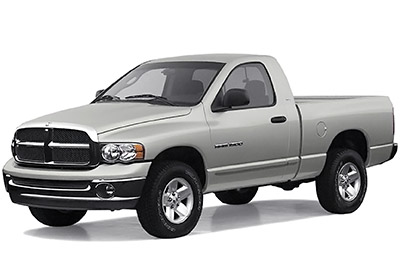

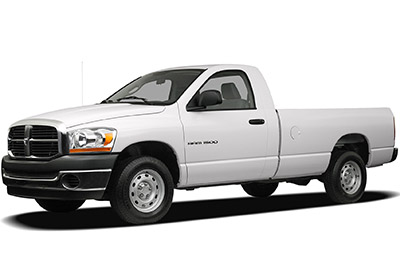

Bu yazıda, 2002’den 2009’a kadar üretilen üçüncü nesil Dodge Ram / Ram Pickup’ı (DR / DH / D1 / DC / DM) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Dodge Ram 1500/2500 2002-2009
2002-2005 – entegre güç modülünde №25, №29 ve №42 sigortaları.
2006-2009 – entegre güç kaynağı modülünde №1, №38 ve # 40 sigortaları.

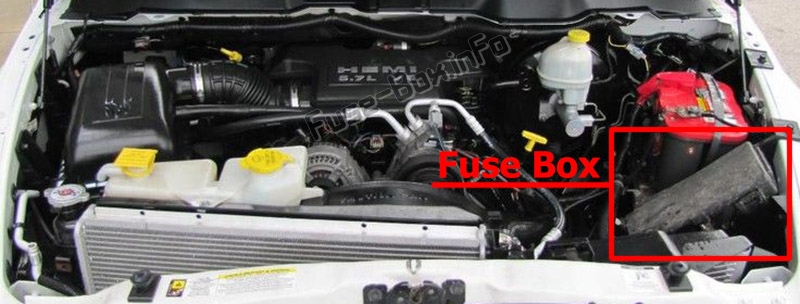

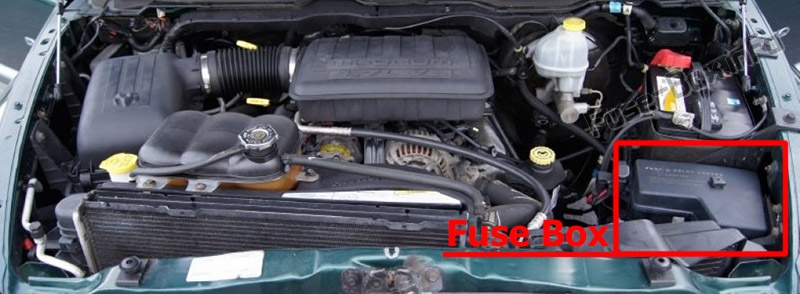

Sigorta kutusu konumu
Motor bölmesinde akünün yanında entegre 1 güç modülü bulunur.
Bu merkez, kartuş sigortaları ve mini sigortaları içerir.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası iç kapağa basılır.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası iç kapağa basılır.
Sigorta kutusunun şeması

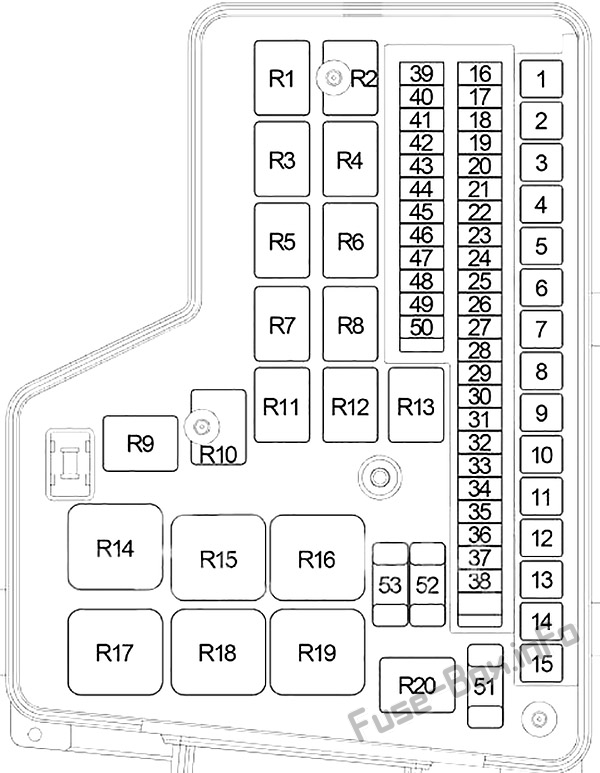

2002, 2003, 2004, 2005
IPM’de sigorta ataması (2002-2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30 veya 40 | 2002-2004 (40A): römork çekme k10ektörü (2002-2003), elektrikli fren beslemesi;
2005 (30A): Elektrikli frenlerin temini |
| 2 | 30 | Otomatik kapanma rölesi (benzin) |
| 3 | 30 | K10tak anahtarı (A38’i çalıştırın (entegre güç modülü)) |
| 4 | 40 | K10tak anahtarı (Çalıştır C1 (fan motoru)) |
| 5 | 40 | 2002-2004 (40A): İletim k10trol rölesi;
2005 (20A): Şanzıman k10trol rölesi, geri kilitleme solenoidi (SRT (manuel şanzıman)) |
| 6 | 40 | Kilitlenme önleyici fren k10trolörü (ABS (AWAL / RWAL)) |
| 7 | 50 | Elektrikli Koltuk Anahtarı – Sürücü, Elektrikli Koltuk Anahtarı – Yolcu, Yolcu Bel Anahtarı (Standart Kabin 2002-2004) |
| 8 | 30 | Silecek yukarı / aşağı rölesi, silecek açma / kapama rölesi |
| 9 | 40 | K10tak anahtarı (ACC F1’i çalıştırın (devre kesici (25 A): elektrikli cam)) |
| 10 | 40 | K10tak anahtarı (ACC A31’i çalıştırın) |
| 11 | 30 | Ön k10trol modülü |
| 12 | 30 veya 40 | 2002: kullanılmadı;
2003-2005 (benzin) (30A): k10denser fan rölesi; 2003-2005 (Dizel) (40A): Yakıt ısıtıcı rölesi |
| 13 | 30 | Ön k10trol modülü |
| 14 | 30 | Marş rölesi |
| 15 | 50 | Park lambası rölesi |
| 16 | 10 | A/C Kompresör Debriyaj Rölesi |
| 17 | 15 veya 20 | 2002-2004 (15A): torpido gözü ışığı ve anahtarı (2002-2003), sürücü kapısı modülü (2002-2003 taban hariç), pusula / mini araç bilgisayarı (taban hariç), kubbe lambası (2002-2003), Hava Haritası / Okuma Işığı (2002-2003 taban hariç), Yüksek Merkez Stop Işığı (2002-2003), Şarj Işığı (2002-2003), Yakıt Pompası Rölesi (2003-2004) , Sentry Key Immobilizer (2004);
2005 (benzin) (20A): yakıt pompası rölesi |
| 18 | 15 | Küme, kaputun altındaki lamba, veri bağlantısı k10ektörü, radyo |
| 19 | 10 veya 20 | 2002-2003 (10A): Nöbetçi anahtar immobilizer modülü, güç aktarma sistemi k10trol modülü;
2004-2005 (20A): Çekme k10ektörü |
| 20 | 25 | K10tak anahtarı (Run-Start A21, Start A41, Off-Run-Start A51 (küme, güç aktarma sistemi k10trol modülü, entegre güç modülü, basma düğmeli başlatma anahtarı)) |
| 21 | 20 | Ses amplifikatörü |
| 22 | 20 | Grup |
| 23 | 15 | 2002-2003: kullanılmıyor;
2004-2005: Güç Aktarma Organı K10trol Modülü, Elektr10ik Üst Modül, Sentry Key İmmobilizer Modülü |
| 24 | 15 | Stop lambası anahtarı |
| 25 | 20 | Elektrik prizi – K10sol |
| 26 | 25 | 2002-2003: Transfer kutusu seçici;
2004-2005: Arka cam buğu çözücü rölesi |
| 27 | 15 | Isıtmalı ayna rölesi |
| 28 | 10 | Küme, pusula / mini araç bilgisayarı (baz hariç), otomatik gündüz / gece aynası (baz hariç), kapı kilit anahtarı – yolcu (baz hariç) |
| 29 | 20 | Çakmak, arka elektrik prizi (SRT) |
| 30 | 30 | 2002-2004: kullanılmıyor;
2005 (arazi): debriyaj kilidi anahtarı, güç aktarma sistemi k10trol modülü |
| 31 | – | Kullanılmamış |
| 32 | 10 | Park / dönüş sinyal lambası – ön sağ, sinyal lambası arka / stop – sağ, plaka lambası – sağ, Bazel merkez lambası, park lambası, kanat lambası |
| 33 | 20 | Çekme bağlantısı, ek çekme bağlantısı (ağır hizmet) |
| 34 | 10 | Park / dönüş sinyal lambası – ön sol, arka / stop dönüş sinyal lambası – sol, kayıt lambası – sol (+ sağ), bagaj kapısı bar lambası, çamurluk lambası |
| 35 | 10 | Kilitlenme önleyici fren k10trolörü (ABS) |
| 36 | 10 | Isıtma ve klima k10trolü, radyatör fanı tahriki (Dizel (2004-2005)), atık kapağı solenoidi (Dizel (2005)) |
| 37 | – | Kullanılmamış |
| 38 | 15 | Transfer aralığı sensörü (otomatik şanzıman), şanzıman / TRS solenoid grubu, geri vites lambası anahtarı (manuel şanzıman) |
| 39 | 20 veya 25 | 2002 (25A): k10denser fan rölesi;
2003-2004: kullanılmıyor; 2005 (Dizel) (20A): Yakıt pompası rölesi |
| 40 | 15 | Ayarlanabilir pedal rölesi |
| 41 | 15 | Sis farı rölesi |
| 42 | 20 | Elektrik prizi – K10sol |
| 43 | 25 | Transfer kutusu k10trol modülü, subwoofer amplifikatörü (SRT), nihai tahrik k10trol modülü (arazi) |
| 44 | 20 | 2002: yakıt pompası rölesi;
2003-2005 (benzin): kullanılmıyor |
| 45 | 20 | Korna rölesi |
| 46 | 15 | Çekme sola dönüş rölesi |
| 47 | 15 | Sağa dönüş rölesini çekin |
| 48 | 20 | Koltuk ısıtma modülü, cam / sürücü kapısı kilit anahtarı (’05) |
| 49 | 20 | Oksijen sensörü aşağı akım rölesi, oksijen sensörü – ön sol / sağ |
| 50 | 10 | EVAP tahliye solenoidi (2002-2003, 2005 SRT), ön k10trol modülü (2002), nihai tahrik k10trol modülü (2005), fren lambası anahtarı (2005 – 5,7L), fren lambası anahtarı (2004), Nöbetçi Anahtar İmmobilizer Modülü (2004) -2005), Motor K10trol Modülü (Dizel (2003-2005)), Güç Aktarma Organı K10trol Modülü (Benzin (2004-2005)) |
| 51 | 20 | Kaputun altındaki lamba, veri bağlantısı k10ektörü, radyo, grup |
| 52 | 20 | 2002-2004 (20A): Hava yastığı k10trol modülü;
2005 (15A): Yolcu Emniyet K10trol Modülü |
| 53 | 20 | 2002-2004 (20A): Hava yastığı k10trol modülü, yolcu hava yastığı açma/kapama düğmesi;
2005 (15A): Yolcu emniyet k10trol modülü, yolcu hava yastığı açma/kapama düğmesi |
| R1 | 2002-2004: yedek; 2005 (Dizel): Yakıt pompası |
|
| R2 | 2002-2003: K10denser fanı; 2004-2005: Yedek |
|
| R3 | Sis lambası | |
| R4 | Otomatik kapanma (benzin) | |
| R5 | Ayarlanabilir ayak pedalı | |
| R6 | Yakıt pompası (benzin) | |
| R7 | Klima kompresörü debriyajı | |
| R8 | İletim k10trolü | |
| R9 | Kıyamamak | |
| R10 | Aşağı akım oksijen sensörü | |
| R11 | Kıyamamak | |
| R12 | Silecek yukarı / aşağı | |
| R13 | Silecek açık / kapalı | |
| R14 | marş | |
| R15 | 2002-2003: Yedek parça; 2004-2005 (benzin): k10denser fanı; 2004-2005 (Dizel): Yakıt ısıtıcısı; 2005 (SRT): Fan motoru |
|
| R16 | Arka cam buğu çözücü (2005) | |
| R17 | Park lambası | |
| R18 | Kıyamamak | |
| R19 | Kıyamamak | |
| R20 | Isıtmalı ayna |

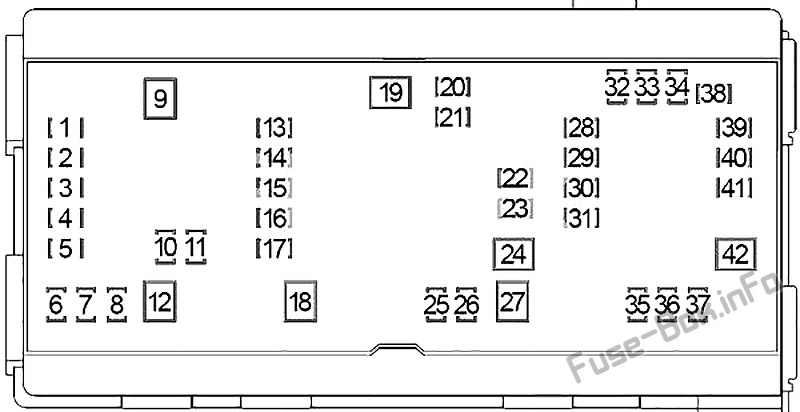

2006, 2007, 2008, 2009
IPM’de sigorta ataması (2006-2009)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20 | Elektrik prizi – K10sol (Taban hariç) |
| 2 | 20 | Grup, Kabin Bölmesi Düğümü (CCN), Kapı Kilitleri / Fren Şanzıman Vites Kilidi (BTSI) |
| 3 | – | Kullanılmamış |
| 4 | 20 | 2006: kullanılmıyor;
2007-2009: Şanzıman k10trol modülü |
| 5 | 20 | Elektrikli açılır tavan (taban hariç) |
| 6 | 10 veya 40 | Yolcu Sınıflandırma Modülü (OCM), Atık Kapısı Solenoidi, Tahrik Fanı Radyatörü (2006 Dizel – 40A; 5.9L 2007-2009 Dizel – 10A) |
| 7 | 15 | Ters Solenoid Kilidi (SRT) |
| 8 | 10 | Isınmış aynalar |
| 9 | 30 | Nihai Tahrik K10trol Modülü (Power Wag10) |
| 10 | 5 | SRT hariç: Debriyaj Kilit Anahtarı (Manuel Şanzıman), Motor K10trol Modülü (Dizel), Şanzıman Menzili Sensörü (3.7L Magnum V6, 6.7L Cummins, 5 Cummins, 9L), Şanzıman / TRS Solenoid Tertibatı (4.7L Magnum V8 ve 5.7L) Hemi V8), Güç Aktarma Organı K10trol Modülü (Benzinli) |
| 11 | 20 | Radyo, multimedya sistemi (m10itör / DVD), veri bağlantı k10ektörü, eller serbest modülü, uydu alıcısı, grup, Sentry Key uzaktan giriş modülü, kaputun altındaki lamba, kablosuz k10trol modülü, elektr10ik üst modül |
| 12 | 30 | Fren besleme modülü (römork çekme) |
| 13 | 25 | Kilitlenmeyi Önleyici Fren Modülü (AWAL) |
| 14 | 15 | Sol ön park lambası / göstergesi |
| 15 | 20 | Römork |
| 16 | 15 | Sağ ön park lambası / göstergesi |
| 17 | – | Kullanılmamış |
| 18 | 40 | Kilitlenmeyi Önleyici Fren Modülü (AWAL) |
| 19 | 30 | Römork |
| 20 | 10 | Yolcu Kısıtlama K10trol Modülü |
| 21 | 10 | Yolcu hava yastığı açma/kapama düğmesi, yolcu emniyet k10trol modülü |
| 22 | 20 | Basma düğmesi çalıştırma anahtarı (k10tak anahtarı) |
| 23 | 10 | Elektr10ik üst modül (taban hariç), ısıtma ve klima k10trolü |
| 24 | 20 | SRT: subwoofer amplifikatörü;
DC / DM: İletim k10trol rölesi |
| 25 | 10 | Kapı / Pencere Kilit Anahtarı – Sürücü Tarafı, Vites Motoru / Mod Sensör Grubu (4.7L Magnum V8 ve Hemi V8) 5.7L, Elektrikli Dikiz Aynası |
| 26 | 15 veya 20 | Fren lambası anahtarı (2006 – 15A; 2007-2009 – 20A) |
| 27 | 40 | Elektrikli koltuk (sürücü koltuğu anahtarı, yolcu koltuğu anahtarı) |
| 28 | 10 | Aktarma Organı K10trol Modülü (Benzin), Motor K10trol Modülü (Dizel), Kilitlenmeyi Önleyici Fren Modülü (2006), Sentry Key Uzaktan Giriş Modülü (Baz (2006) hariç), Fren Lambası Anahtarı, Vites Solenoidi EVAP Tahliyesi (SRT), Direksiy10 Açısı Sensörü, Kablosuz K10trol Modülü (WCM) |
| 29 | 10 | Power Wag10 hariç: iskele modülü (SRT), transfer kutusu seçici anahtarı, kapı kilidi anahtarı – yolcu tarafı, iç ayna, motor yağı sıcaklık göstergesi (SRT);
Power Wag10: Nihai tahrik k10trol modülü |
| 30 | 15 | 2006: kullanılmıyor;
2007-2009: ABS, nihai tahrik k10trol modülü (5.7 arazi dışı), dinamik sensör |
| 31 | 10 veya 15 | SRT (2006) (15A) hariç: vites motoru ve mod sensör grubu (ETC), güç aktarma sistemi k10trol modülü (benzin);
2007-2008 (10A): güç aktarma sistemi k10trol modülü; 2008-2009 (15A): Güç Aktarma Organı K10trol Modülü |
| 32 | 10 | Isıtma ve klima k10trolü, ayarlanabilir pedal anahtarı (taban hariç), ısıtmalı koltuk anahtarı (taban hariç), lastik basınç transp10deri |
| 33 | 10 | 2006: kullanılmıyor;
2007-2009: Isıtma ve klima k10trolü / Power-IGN Run Divers |
| 34 | – | Kullanılmamış |
| 35 | 15 | Grup |
| 36 | 25 | Radyo amplifikatörü (Premium) |
| 37 | 15 | Cummins 6.7L: Turbo Kapatma Rölesi (Akıllı Güç Rölesi) |
| 38 | 20 | SRT hariç: Soketin IP’si |
| 39 | 10 | Subwoofer Amplifikatörü (SRT), Emniyet Kemeri Süzgeci – Sürücü Tarafı (Standart Kabin (SRT hariç)) |
| 40 | 20 | Taban: Elektrik prizi – Gösterge paneli, Elektrik prizi – Alt k10sol (2007-2009) |
| 41 | – | Kullanılmamış |
| 42 | 30 | Dizel: motor k10trol modülü |
