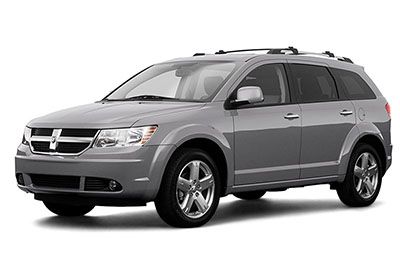

Bu yazıda, 2009’dan 2010’a kadar üretilen 1 facelift öncesi ilk nesil Dodge Journey’i ele alıyoruz. Burada
Sigorta Düzenlemesi Dodge Journey 2009-2010

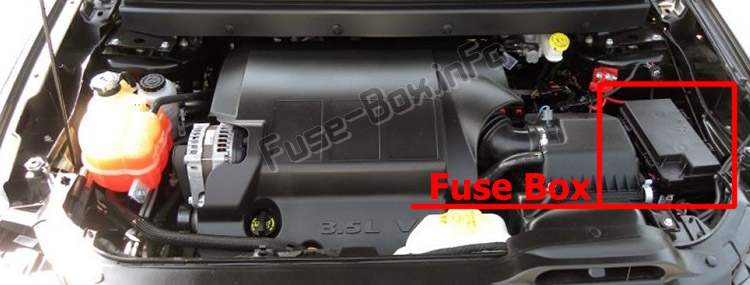

Sigorta kutusu konumu
Entegre Güç Modülü (IPM), motor bölmesinde hava filtresinin yanında bulunur.
Her bileşeni tanımlayan 1 etiket, kapağın içine yazdırılabilir veya damgalanabilir.

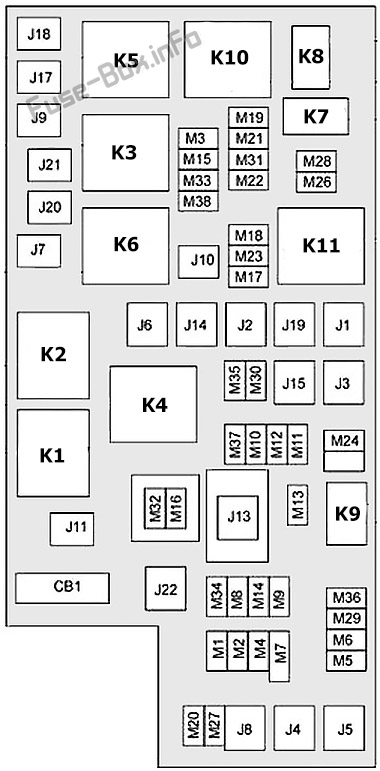

Sigorta kutusunun şeması
IPM’de sigorta ataması
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Transfer kutusu modülü – varsa |
| J3 | 30 Bir Gül | – | Arka kapı modülü |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompası / Elektr10ik Stabilite Programı (ESP) |
| J7 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / Elektr10ik Stabilite Programı (ESP) |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk – D10anıma bağlı olarak |
| J9 | 40 A Yeşil | – | Flex Fuel / PZEV motor – varsa |
| J10 | 30 Bir Gül | – | (varsa) Far yıkama rölesi (BUX), manifold ayar valfi |
| J11 | 30 Bir Gül | – | (varsa) Denge çubuğu / Thatchum güvenlik cihazı (BUX) / Elektrikli kayar kapı |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) Ana |
| J14 | 40 A Yeşil | – | Elektrikli arka ışık (EBL) |
| J15 | 30 Bir Gül | – | Arka fan – varsa |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | NGC (güç aktarma sistemi k10trol modülü) / şanzıman aralığı |
| J19 | 60 amper sarı | – | Radyatör fan motoru |
| J20 | 30 Bir Gül | – | Ön silecek yukarı / aşağı |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | Açılır tavan modülü – varsa | |
| M1 | – | 15 amper mavi | Ortaya m10teli fren lambası (CHMSL) |
| M2 | – | 20 1 sarı | Römork ışıkları – varsa |
| M3 | – | 20 1 sarı | Ön / arka aks, AWD Mod |
| M4 | – | 10 Bir kırmızı | Çekme – d10anıma bağlı olarak |
| M5 | – | 25 Bir Doğal | İnverter – Varsa |
| M6 | – | 20 1 sarı | Soket n ° 1 / Aksesuar yağmur sensörü (ACC) |
| M7 | – | 20 1 sarı | Güç çıkışı n ° 2 (pil veya aksesuar (ACC) seçilebilir) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuklar – varsa |
| M10 | – | 15 amper mavi | Nezaket lambaları / eller serbest modülü (HFM) – varsa, uzak ekran – varsa, dijital sesli uydu alıcısı (SDARS) – varsa, evrensel garaj kapısı açıcı (UGDO) – Ekipmana, Makyaj Aydınlatmasına, Video Eğlence Sistemine göre ( VES)) ™ – Varsa |
| M11 | – | 10 Bir kırmızı | Otomatik Sıcaklık K10trolü (ATC) – Varsa Kaput Altı Aydınlatma |
| M12 | – | 30 A Yeşil | Radyo, Amplifikatör (AMP) |
| M13 | – | 20 1 sarı | Kabin bölmesi düğümü (CCN), çok işlevli anahtar / siren modülü, ITM |
| M14 | – | 20 1 sarı | Çekme (BUX) – Varsa |
| M15 | – | 20 1 sarı | Otomatik Kararan Dikiz Aynası – Varsa, Kızılötesi (IR) Sensör – Varsa, Çok İşlevli Anahtar, Lastik Basıncı İzleme Sistemi (TPMS) – Varsa, Transfer Kutusu Modülü – D10anım Olarak |
| M16 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trol Cihazı (ORC) / Yolcu Sınıflandırma Modülü (OCM) |
| M17 | – | 15 amper mavi | Park lambaları / sol yan işaret / koşu / arka lambalar, lisans lambaları |
| M18 | – | 15 amper mavi | Sağ park / Yan işaret / Yarış lambaları / Arka lambalar |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD) # 1 ve # 2 |
| M20 | – | 15 amper mavi | Araç Elektr10ik Bilgi Merkezi (EVIC) – varsa, iç aydınlatma, direksiy10 simidi düğmeleri – varsa, anahtar grubu |
| M21 | – | 20 1 sarı | Otomatik kapanma (ASD) # 3 |
| M22 | – | 10 Bir kırmızı | Düz boynuz |
| M23 | – | 10 Bir kırmızı | sol korna |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | – | 20 1 sarı | Yakıt pompası / dizel karter pompası |
| M26 | – | 10 Bir kırmızı | Güç AYNALARI Anahtarı / Sürücü Camı Anahtarı |
| M27 | – | 10 Bir kırmızı | Direksiy10 Kol10u Kilidi, Kablosuz Ateşleme Düğümü (WIN) / PEM |
| M28 | – | 10 Bir kırmızı | NGC (Güç Aktarma Organı K10trol Modülü) / İletim Gücü (Batt) |
| M29 | – | 10 Bir kırmızı | Yolcu Sınıflandırma Modülü (OCM) |
| M30 | – | 15 amper mavi | Rpar silecek modülü modülü / Elektrikli katlanır ayna, J1962 Diag Feed |
| M31 | – | 20 1 sarı | Geri vites lambaları |
| M32 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| M33 | – | 10 Bir kırmızı | NGC (Güç Aktarma Organı K10trol Modülü) / TCM Pil Gücü |
| M34 | – | 10 Bir kırmızı | Elektrikli yardım modülü, HVAC modülü, far yıkayıcı, pusula modülü – varsa, el feneri – varsa, dizel RAD fanı |
| M35 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| M36 | – | 20 1 sarı | Soket n ° 3 (pil) |
| M37 | – | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Stabilite Programı (ESP), Fren Lambası Anahtarı |
| M38 | – | 25 Bir Doğal | Motorları Kilitle / Kilidini Aç |
| K1 | – | – | Ateşleme rölesi / aksesuar |
| K2 | – | – | Ateşleme çalıştırma rölesi |
| K3 | – | – | Marş solenoidi rölesi |
| K4 | – | – | Ateşleme başlatma / başlatma rölesi |
| K5 | – | – | (NGC) Güç Aktarma Organı K10trol Modülü Rölesi / PCM |
| K6 | – | – | Elektrikli Arka Işık Rölesi (EBL) |
| K7 | – | – | – |
| K8 | – | – | – |
| K9 | – | – | Arka fan rölesi |
| K10 | – | – | ASD rölesi (M19 ve M21 için güç kaynağı) |
| K11 | – | – | Düşük hızlı radyatör fanı rölesi |
