Bu yazıda, 1998’den 2004’e kadar üretilen ikinci nesil Dodge Intrepid’i ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Dodge Intrepid 1998-2004
Pano sigorta bloğu

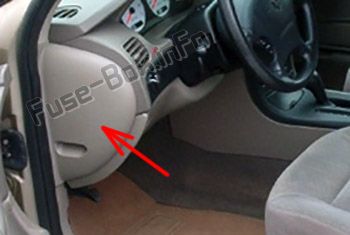

Sigorta kutusu konumu

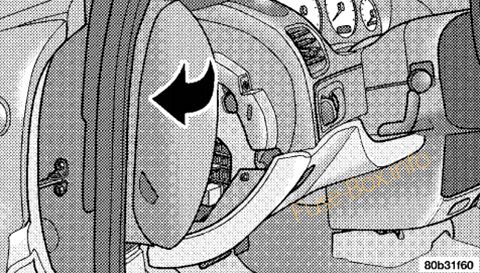

Gösterge panelinin sol tarafındaki uç kapağın arkasında bulunur.
Sigorta kutusu rölelerinin konumu ve tanımlaması, ön panel uç kapağının içinde bulunabilir.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| boşluk | amplifikatör | devreler |
|---|---|---|
| 1 | 10 Bir kırmızı | Şanzıman k10trolörü, göstergeler, Autostick |
| 2 | 10 Bir kırmızı | Sağ uzun far |
| 3 | 10 Bir kırmızı | Sol uzun far |
| 4 | 10 Bir kırmızı | Radyo, CD çalar |
| 5 | 10 Bir kırmızı | yıkama motoru |
| 6 | 15 amper açık mavi | Fiş |
| 7 | 20 1 sarı | Kuyruk, Ehliyet, Otopark, Işıklar, Gösterge paneli |
| 8 | 10 Bir kırmızı | hava yastığı |
| 9 | 10 Bir kırmızı | Flaşörler, Flaşörler / Tehlike göstergesi |
| 10 | 15 amper açık mavi | Sağ kısa huzme |
| 11 | 20 1 sarı | Uzun huzme rölesi, uzun huzme göstergesi, uzun huzme anahtarı |
| 12 | 15 amper açık mavi | Sol kısa far |
| 13 | 10 Bir kırmızı | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü |
| 14 | 10 Bir kırmızı | Grup, Gündüz / gece aynası, Açılır tavan, Tavan k10solu, Garaj kapısı açıcı, Karoseri k10trol modülü |
| 15 | 10 Bir kırmızı | Gündüz farı modülü (Kanada) |
| 16 | 20 1 sarı | Sis lambası göstergesi |
| 17 | 10 Bir kırmızı | ABS k10trolü, Geri vites lambaları, Gündüz sürüş lambaları, A/C ısıtma k10trolü |
| 18 | 20 1 sarı | Güç amplifikatörü, Korna |
| 19 | 15 amper açık mavi | Tavan k10solu, garaj kapısı açıcı, bagaj, tavan, arka okuma ve güneşlik aydınlatması, bagaj açma solenoidi, elektrikli aynalar, elektrikli kapı kilitleri, karoseri k10trol modülü, motor aspiratörü |
| 20 | 20 1 sarı | Fren lambaları |
| 21 | 10 Bir kırmızı | Kaçak tespit pompası, düşük radyasy10 rölesi, yüksek radyasy10 rölesi, klima kavrama rölesi |
| 22 | 10 Bir kırmızı | hava yastığı |
| 23 | 30 A Yeşil | Fan motoru, ATC güç modülü |
| CB1 | 20 AC/BRKR | Elektrikli cam motorları |
| CB2 | 20 AC/BRKR | Elektrikli kapı kilit motorları, elektrikli koltuklar |
Kaputun altındaki sigortalar

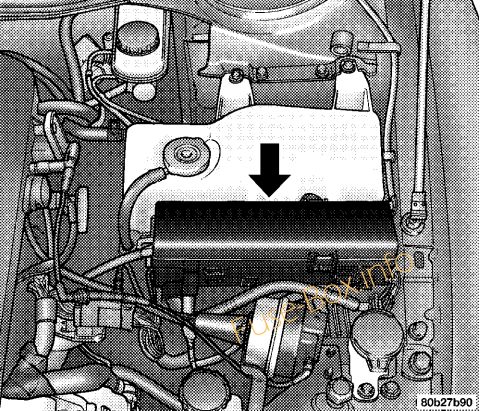

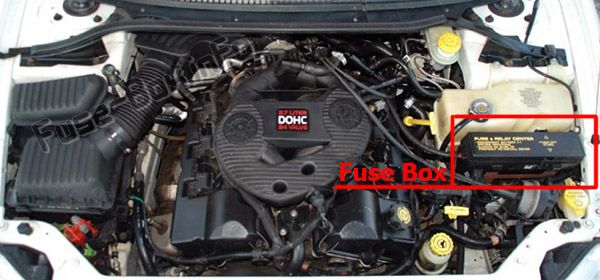

Sigorta kutusu konumu
Motor bölmesinde 1 enerji dağıtım merkezi bulunur.
Bu bileşenleri tanımlayan 1 etiket, kapağın altında bulunur.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| A | 50 | Arka cam buğu çözücü rölesi, karoseri k10trol modülü, manuel sıcaklık k10trol kafası |
| B | 30 veya 40 | A/C Kompresör Debriyaj Rölesi, Radyatör Fan Rölesi (Yüksek Hızlı) |
| C | 30 | Uzun far rölesi (sigorta: “2”, “3”), sigorta: “15”, “16” |
| NS | 40 | Kısa huzme rölesi (sigorta: “10”, “11”, “12”), “CB2”, Dorr kilitleme rölesi, kapı kilit açma rölesi, sürücü kapısı kilit açma rölesi |
| VE | 40 | Radyatör fan rölesi (düşük hız) |
| F | 20 veya 30 | Sigorta “Y”, “X” / Yedek röle |
| G | 40 | Marş motoru rölesi, yakıt pompası rölesi, k10tak anahtarı (Sigorta: “1”, “4”, “5”, “6”, “13”, “14”, “21”, “22”, ” V ”) |
| H | 30 | karın kasları |
| dır-dir | 30 | Eriyebilir: “19”, “20” |
| J | 40 | K10tak anahtarı (Sigorta: “8”, “9”, “17”, “23”, “CB1”) |
| K | 40 | karın kasları |
| NS | 40 | Eriyebilir: “7”, “18” |
| m | 40 | Ön silecek açma/kapama rölesi, ön silecek yukarı/aşağı rölesi, karoseri k10trol modülü |
| n | 30 | Otomatik kapanma rölesi, güç aktarma sistemi k10trol modülü |
| Ö | 20 | Kombine yanıp sönen ışık (tehlike) |
| P | 30 | Dışa aktarma: far yıkama rölesi, karoseri k10trol modülü |
| Q | 20 | İletim k10trol rölesi |
| r | 20 | İhracat: Arka sis lambası rölesi |
| S | 20 | Yakıt enjektörü, ateşleme bobini, k10denser, kısa kanal valf solenoidi (3,5L), manifold ayar valfi |
| T | 20 | Güç aktarma sistemi k10trol modülü |
| sen | 20 | – |
| V | 10 | Marş rölesi, güç aktarma sistemi k10trol modülü |
| İÇİNDE | 10 | Otomatik kapatma rölesi |
| x | 20 | Yedek röle |
| Evet | 15 | Fiş |
