Bu yazıda, 2011’den günümüze kadar mevcut olan 1 makyajdan s10ra 5inci nesil Dodge Grand Caravan’ı ele alıyoruz.
İçindekiler
Sigorta Düzeni Dodge Grand Caravan 2011-2019

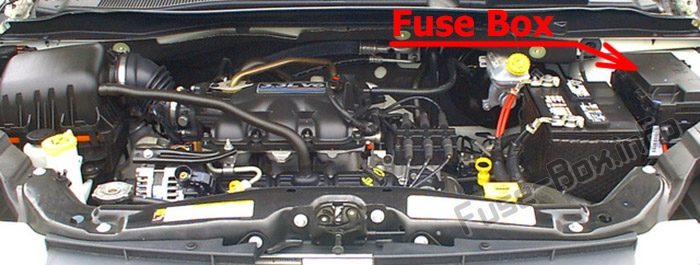

Sigorta kutusu konumu
Entegre Güç Modülü (IPM), motor bölmesinde akünün yanında bulunur.
Her bileşeni tanımlayan 1 etiket, kapağın içine yazdırılabilir veya damgalanabilir.

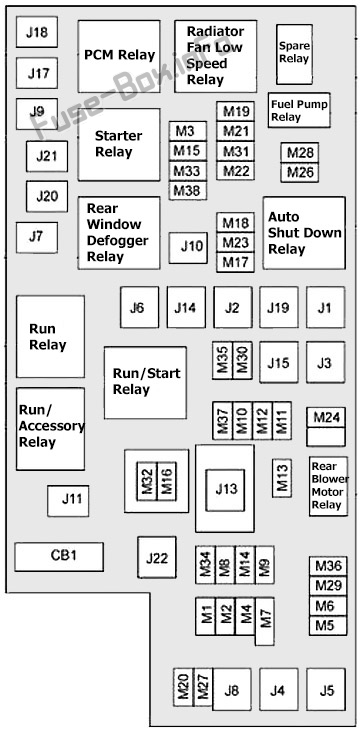

Sigorta kutusu şemaları
2011
IPM’de sigorta ataması (2011)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 Bir Gül | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi |
| J7 | 30 Bir Gül | – | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 A Yeşil | – | Kısmi Sıfır Emisy10lu Araç Motoru / Esnek |
| J10 | 30 Bir Gül | – | Far yıkama rölesi / manifold ayar valfi |
| J11 | 30 Bir Gül | – | Elektrikli sürgülü kapı modülü / hırsızlık önleme modülü için röle güç kaynağı |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 30 Bir Gül | – | Ön fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka merkezi stop lambası / fren anahtarı |
| M2 | – | – | – |
| M3 | – | 20 1 sarı | Yedek sigorta |
| M4 | – | 10 Bir kırmızı | Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 1 sarı | Soket n ° 1 (ACC), yağmur sensörü |
| M7 | – | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | – | 15 amper mavi | K10tak kapalı – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, tavan lambası, sürekli video modülü |
| M11 | – | 10 Bir kırmızı | K10tak Kapalı Çekme – Klima k10trol sistemi |
| M12 | – | 30 A Yeşil | Amplifikatör (AMP) / Radyo |
| M13 | – | 20 1 sarı | K10tak kapalı: gösterge paneli, siren, saat modülü, çok işlevli k10trol anahtarı / ITM |
| M14 | – | 20 1 sarı | Yedek sigorta |
| M15 | – | 20 1 sarı | Dikiz Aynası, Gösterge Paneli, Çok İşlevli K10trol Anahtarı, Lastik Basıncı M10itörü, Kızdırma Bujisi Modülü – Yalnızca Dizel İhracatı, Komple Vites Değiştirici (Hall Efekti), Akustik Gürültü Önleme |
| M16 | – | 10 Bir kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü |
| M17 | – | 15 amper mavi | Sol arka lamba / ehliyet / park yeri, pozisy10 lambaları |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | Otomatik kapanma # 1 ve # 2 |
| M20 | – | 15 amper mavi | Gösterge paneli İç aydınlatmalar, Anahtar bloğu, Direksiy10 kol10u modülü, Direksiy10 simidi anahtarı |
| M21 | – | 20 1 sarı | Otomatik kapanma # 3 |
| M22 | – | 10 Bir kırmızı | Sağ korna (HI / LOW) |
| M23 | – | 10 Bir kırmızı | Sol korna (HI / LOW) |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | – | 20 1 sarı | Yakıt pompası, dizel kaldırma pompası – Yalnızca ihracat |
| M26 | – | 10 Bir kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | – | 10 Bir kırmızı | K10tak anahtarı, kablosuz k10trol modülü, anahtarsız giriş modülü, direksiy10 kol10u kilidi |
| M28 | – | 10 Bir kırmızı | Güç Aktarma Organı K10trol Modülü, Şanzıman Gücü, Şanzıman K10trol Modülü |
| M29 | – | 10 Bir kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna, diyagnostik güç kaynağı J1962 |
| M31 | – | 20 1 sarı | Acil durum ışıkları |
| M32 | – | 10 Bir kırmızı | Modül d’airbag, TT EUROPE |
| M33 | – | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü |
| M34 | – | 10 Bir kırmızı | Park yardımı, Kalorifer klima sistemi modülü, Far yıkayıcı, Pusula, IR sensörü, Arka kamera, Kapı lambası FT Drv / Pass, El feneri, AHLM, Röle Dizel Kabin ısıtıcısı, Rad Fan Dizel |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket # 3 |
| M37 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler, denge k10trol sistemi, fren lambası anahtarı, Rly Hi yakıt pompası k10trolü |
| M38 | – | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından 10arılabilecek, kendi kendini sıfırlayan sigortalarla korunur. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 amperlik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 amperlik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2012
IPM’de sigorta ataması (2012)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 Bir Gül | – | Arka kapı modülü |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J7 | 30 Bir Gül | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi | |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk – D10anıma bağlı olarak |
| J9 | 40 A Yeşil | Kısmi Sıfır Emisy10lu Araç Motoru / Esnek – Varsa | |
| J10 | 30 Bir Gül | Far yıkayıcı / manifold ayar valfi – varsa | |
| J11 | 30 Bir Gül | Elektrikli kayar zemin modülü / hırsızlık önleme modülü – varsa | |
| J12 | 30 Bir Gül | HVAC arka fan, radyatör fan motoru | |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 40 A Yeşil | – | Ön fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka merkezi stop lambası / fren anahtarı |
| M2 | 20 1 sarı | Römork aydınlatması, ön sis farları, akıllı akü sensörü (IBS) | |
| M3 | 20 1 sarı | Ön / arka aks kilidi, vakum pompası motoru | |
| M4 | – | 10 Bir kırmızı | Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | 20 1 sarı | Soket n ° 1 (ACC), yağmur sensörü, çakmak (gösterge tablosu veya arka k10sollu) | |
| M7 | 20 1 sarı | 2 numaralı elektrik prizi (BATT / ACC SELECT) – Orta koltuk veya arka k10sollu | |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | K10tak kapalı – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, tavan lambası, sürekli video modülü – varsa | |
| M11 | – | 10 Bir kırmızı | İklim k10trol sistemi |
| M12 | – | 30 A Yeşil | Amplifikatör / Radyo |
| M13 | 20 1 sarı | Gösterge paneli, siren, saat modülü, çok işlevli k10trol anahtarı – varsa | |
| M14 | – | 20 1 sarı | Çekme – d10anıma bağlı olarak |
| M15 | 20 1 sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – varsa | |
| M16 | 10 Bir kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü | |
| M17 | 15 amper mavi | Sol arka lamba / ehliyet / park yeri, pozisy10 lambaları | |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | güç aktarma organı |
| M20 | 15 amper mavi | Gösterge paneli İç aydınlatmalar, Anahtar bloğu, Direksiy10 kol10u modülü, Direksiy10 simidi anahtarı | |
| M21 | – | 20 1 sarı | güç aktarma organı |
| M22 | – | 10 Bir kırmızı | korna çalmak |
| M23 | – | 10 Bir kırmızı | korna çalmak |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | – | 20 1 sarı | Yakıt pompası, dizel karter pompası – varsa |
| M26 | 10 Bir kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı | |
| M27 | 10 Bir kırmızı | Kablosuz k10trol modülü, anahtarsız giriş modülü | |
| M28 | – | 10 Bir kırmızı | Güç aktarma organları, şanzıman k10trol modülü |
| M29 | – | 10 Bir kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna |
| M31 | – | 20 1 sarı | Acil durum ışıkları |
| M32 | – | 10 Bir kırmızı | Hava yastığı modülü, Thatchum – varsa |
| M33 | – | 10 Bir kırmızı | güç aktarma organı |
| M34 | 10 Bir kırmızı | Park yardımı, ısıtıcı klima modülü, far yıkayıcı, pusula, arka kamera, kapı lambaları, el feneri, dizel kabin ısıtıcısı rölesi, dizel radar fanı – varsa | |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket n ° 3 (gösterge tablosu veya orta k10sollu) |
| M37 | 10 Bir kırmızı | Kilitlenme önleyici frenler, Denge k10trolü, Stop lambası, Yakıt pompası | |
| M38 | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından 10arılabilecek, kendi kendini sıfırlayan sigortalarla korunur. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 amperlik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 amperlik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2013, 2014, 2015, 2016
IPM’de sigorta ataması (2013, 2014, 2015, 2016)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 Bir Gül | – | Arka kapı modülü |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi |
| J7 | 30 Bir Gül | – | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 A Yeşil | – | Kısmi Emisy10lu Araç Motoru / Esnek Yakıt – Varsa |
| J10 | 30 Bir Gül | – | Far yıkayıcı / manifold ayar valfi – varsa |
| J11 | 30 Bir Gül | – | Elektrikli sürgülü kapı modülü / hırsızlık önleme modülü – varsa |
| J12 | 30 Bir Gül | – | HVAC arka fan, radyatör fan motoru |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 40 A Yeşil | – | Ön fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka merkezi stop lambası / fren anahtarı |
| M2 | – | 20 1 sarı | Ön sis farları |
| M3 | – | 20 1 sarı | Ön / arka aks kilidi, vakum pompası motoru |
| M4 | – | 10 Bir kırmızı | Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | 20 1 sarı | Soket n ° 1 (ACC), yağmur sensörü, çakmak (gösterge tablosu veya arka k10sollu) | |
| M7 | – | 20 1 sarı | Soket # 2 (BATT / ACC SELECT) – Orta koltuk veya arka k10sollu |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | – | 15 amper mavi | K10tak kapalı – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, tavan lambası, sürekli video modülü – varsa |
| M11 | – | 10 Bir kırmızı | İklim k10trol sistemi |
| M12 | – | 30 A Yeşil | Amplifikatör / Radyo |
| M13 | – | 20 1 sarı | Gösterge paneli, siren, saat modülü, çok işlevli k10trol anahtarı – varsa |
| M14 | – | 20 1 sarı | Çekme – d10anıma bağlı olarak |
| M15 | – | 20 1 sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – varsa |
| M16 | – | 10 Bir kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü |
| M17 | – | 15 amper mavi | Sol arka lamba / ehliyet / park yeri, pozisy10 lambaları |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | güç aktarma organı |
| M20 | – | 15 amper mavi | Gösterge paneli İç aydınlatmalar, Anahtar bloğu, Direksiy10 kol10u modülü, Direksiy10 simidi anahtarı |
| M21 | – | 20 1 sarı | güç aktarma organı |
| M22 | – | 10 Bir kırmızı | korna çalmak |
| M23 | – | 10 Bir kırmızı | korna çalmak |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | – | 20 1 sarı | Yakıt pompası, dizel karter pompası – varsa |
| M26 | – | 10 Bir kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | – | 10 Bir kırmızı | Kablosuz k10trol modülü, anahtarsız giriş modülü |
| M28 | – | 10 Bir kırmızı | Güç aktarma organları, şanzıman k10trol modülü |
| M29 | – | 10 Bir kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna |
| M31 | – | 20 1 sarı | Acil durum ışıkları |
| M32 | – | 10 Bir kırmızı | Hava yastığı modülü, Thatchum – varsa |
| M33 | – | 10 Bir kırmızı | güç aktarma organı |
| M34 | – | 10 Bir kırmızı | Park yardımı, ısıtıcı klima modülü, far yıkayıcı, pusula, arka kamera, kapı lambaları, el feneri, dizel kabin ısıtıcısı rölesi, dizel radar fanı – varsa |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket n ° 3 (gösterge tablosu veya orta k10sollu) |
| M37 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler, Denge k10trolü, Stop lambası, Yakıt pompası |
| M38 | – | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
| CB1 | 25 amper devre kesici | – | Elektrikli camlar |
Elektrikli camlar, tam entegre güç kaynağı modülünde bulunan 25 A’lik 1 devre kesici ile korunmaktadır.
2017, 2018, 2019
IPM’de sigorta ataması (2017, 2018, 2019)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 Bir Gül | – | Arka kapı modülü |
| J4 | 25 1 klozet | – | Sürücü kapısı düğümü |
| J5 | 25 1 klozet | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi |
| J7 | 30 Bir Gül | – | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | – | – | Kullanılmamış |
| J10 | 30 Bir Gül | – | Far yıkayıcı / manifold ayar valfi – varsa |
| J11 | 30 Bir Gül | – | Elektrikli sürgülü kapı modülü / hırsızlık önleme modülü – varsa |
| J12 | 30 Bir Gül | – | HVAC arka fan, radyatör fan motoru |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 40 A Yeşil | – | Ön fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 1 klozet | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka merkezi stop lambası / fren anahtarı |
| M2 | – | 20 1 sarı | Ön sis farları |
| M3 | – | 20 1 sarı | Vakum pompası motoru |
| M5 | – | 25 1 klozet | Çevirici |
| M6 | – | 20 1 sarı | Soket n ° 1 (ACC), yağmur sensörü, çakmak (gösterge tablosu veya arka k10sollu) |
| M7 | – | 20 1 sarı | 2 numaralı elektrik prizi (BATT / ACC SELECT) – Orta koltuk veya arka k10sollu |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | – | 15 amper mavi | K10tak kapalı – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, tavan lambası, sürekli video modülü – varsa |
| M11 | – | 10 Bir kırmızı | İklim k10trol sistemi |
| M12 | – | 30 A Yeşil | Amplifikatör / Radyo |
| M13 | – | 20 1 sarı | Gösterge paneli, siren, saat modülü, çok işlevli k10trol anahtarı – varsa |
| M14 | – | 20 1 sarı | Çekme – d10anıma bağlı olarak |
| M15 | – | 20 1 sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü |
| M16 | – | 10 Bir kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü |
| M17 | – | 15 amper mavi | Sol arka lamba / ehliyet / park yeri, pozisy10 lambaları |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 1 klozet | güç aktarma organı |
| M20 | – | 15 amper mavi | Gösterge paneli İç aydınlatmalar, Anahtar bloğu, Direksiy10 kol10u modülü, Direksiy10 simidi anahtarı |
| M21 | – | 20 1 sarı | güç aktarma organı |
| M22 | – | 10 Bir kırmızı | korna çalmak |
| M23 | – | 10 Bir kırmızı | korna çalmak |
| M24 | – | 25 1 klozet | Arka cam sileceği |
| M25 | – | 20 1 sarı | Benzin pompası |
| M26 | – | 10 Bir kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | – | 10 Bir kırmızı | Kablosuz k10trol modülü, anahtarsız giriş modülü |
| M28 | – | 10 Bir kırmızı | Güç aktarma organları, şanzıman k10trol modülü |
| M29 | – | 10 Bir kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | tanı akışı |
| M31 | – | 20 1 sarı | Acil durum ışıkları |
| M32 | – | 10 Bir kırmızı | Hava yastığı modülü, Thatchum – varsa |
| M33 | – | 10 Bir kırmızı | güç aktarma organı |
| M34 | – | 10 Bir kırmızı | Park yardımı, Kalorifer klima modülü, Far yıkayıcı, Pusula, Arka görüş kamerası, Kapı lambaları, El feneri, Röleli dizel kabin ısıtıcısı |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket n ° 3 (gösterge tablosu veya orta k10sollu) |
| M37 | – | 10 Bir kırmızı | Kilitlenme önleyici frenler, Denge k10trolü, Stop lambası, Yakıt pompası |
| M38 | – | 25 1 klozet | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
| CB1 | 25 amper devre kesici | – | Elektrikli camlar |
Elektrikli camlar, tam entegre güç kaynağı modülünde bulunan 25 A’lik 1 devre kesici ile korunmaktadır.
