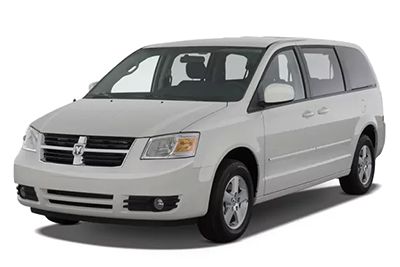

Bu yazıda, 2008’den 2010’a kadar üretilen 1 facelift öncesi 5inci nesil Dodge Grand Caravan’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Dodge Grand Caravan 2008-2010

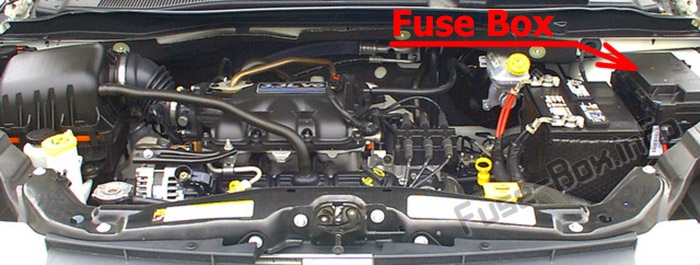

Sigorta kutusu konumu
Entegre Güç Modülü (IPM), motor bölmesinde akünün yanında bulunur.
Her bileşeni tanımlayan 1 etiket, kapağın içine yazdırılabilir veya damgalanabilir.
Sigorta kutusu şemaları
2008

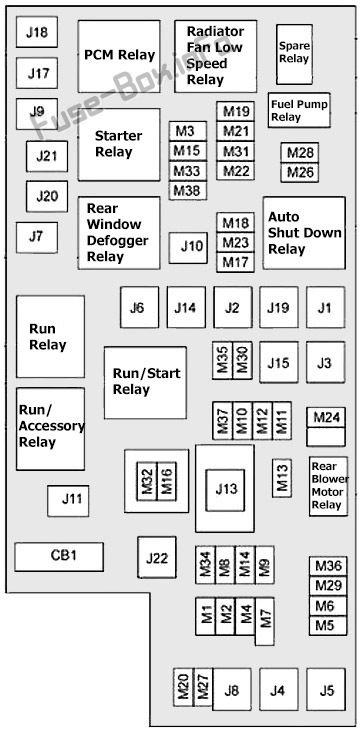

IPM’de sigorta ataması (2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 40 A Yeşil | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompası / ESP |
| J7 | 30 Bir Gül | – | Kilitlenme önleyici fren sistemi (ABS) valfi |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk (varsa) |
| J9 | 40 A Yeşil | – | Motor PZEV / Flex Yakıt |
| J10 | 30 Bir Gül | – | Far yıkama rölesi / Manuel ayar valfi |
| J11 | 30 Bir Gül | – | Elektrikli kayar kapı modülü |
| J13 | 60 amper sarı | – | Ateşleme kesimi (10D) – Ana |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 30 Bir Gül | – | Arka fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 1 sarı | – | Güç Aktarma Organı K10trol Modülü (PCM) Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / H1 ön silecek |
| J21 | 20 1 sarı | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Merkeze m10te fren lambası (CHMSL) / fren anahtarı |
| M2 | – | 20 1 sarı | Römork aydınlatması |
| M3 | – | 20 1 sarı | – |
| M4 | – | 10 Bir kırmızı | Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 1 sarı | – |
| M7 | – | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk (varsa) |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk (varsa) |
| M10 | 20 1 sarı | K10tak kapalı – Araç Eğlence Sistemi (IOD-VES). Dijital Uydu Ses Alıcısı (SOARS). DVD. Eller serbest modülü (HFM). Evrensel Garaj Kapısı Açıcı (UGDO), Makyaj Lambası (VANITY LP) | |
| M11 | _ | 10 Bir kırmızı | (K10tak kapalı) IOD-HVAC / ATC, MW SENSR, kaputun altındaki lamba (UH LMP) |
| M12 | – | 30 A Yeşil | Amplifikatör (AMP) |
| M13 | 20 1 sarı | Ateşleme Kesik Kabin Bölmesi Düğümü (IOD-CCN). Kablosuz k10trol modülü (WCM). DENİZ KIZI. Saat modülü (CLK MOD), çok işlevli k10trol anahtarı (MULTIFCTN SW) | |
| M14 | – | 20 1 sarı | Çekme (yalnızca ihracat) |
| M15 | 20 1 sarı | SOL MOD. IR SNS. Isıtma havalandırma. Klima / Otomatik sıcaklık k10trolü (HVAC / ATC). Dikiz aynası (RR VVV MIR). Kabin bölmesi düğümü (CCN). Transfer kutusu anahtarı (T-CASE SW). ÇALIŞTIR / ST. Çok işlevli k10trol anahtarı (MULTIFTCN SW). Lastik basıncı m10itörü (TPM). Kızdırma Bujisi Modülü (GLW PLG MOD) – Yalnızca Dizel İhracatı | |
| M16 | 10 Bir kırmızı | Yolcu Emniyet K10trolörü / Yolcu Sınıflandırma Modülü (ORC / OCM) | |
| M17 | – | 15 amper mavi | Sol stop lambası / ehliyet / park yeri (LT-TAIL / LIC / PRK LMP) |
| M18 | – | 15 amper mavi | Arka lamba sağ / park / yarış (RT-TA1L / PRK / RUN LMP) |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD # 1 ve # 2) |
| M20 | 15 amper mavi | Kabin bölmesi düğümünün iç aydınlatması (CCN INT LIGHT). Bankayı değiştir (SW BANK). Direksiy10 K10trol Modülü (SCM) | |
| M21 | – | 20 1 sarı | Otomatik kapanma (ASD # 3) |
| M22 | – | 10 Bir kırmızı | Sağ korna (RT KORNA (YÜKSEK / DÜŞÜK) |
| M23 | – | 10 Bir kırmızı | Sol korna (LT HORN (Hl / LOVV) |
| M24 | – | 25 Bir Doğal | Arka silecek (ARKA SİLECEK) |
| M25 | 20 1 sarı | Yakıt pompası (YAKIT POMPASI). Dizel kaldırma pompası (DSL KALDIRMA POMPASI) – Yalnızca dışa aktarma | |
| M26 | 10 Bir kırmızı | Elektrikli ayna anahtarı (PWR MIRR SW). Sürücü camı anahtarı (DRVR WIND SW) | |
| M27 | 10 Bir kırmızı | K10tak anahtarı (IGN SW). Pencere modülü (WIN MOD) | |
| M28 | 10 Bir kırmızı | Yeni Nesil K10trolör (NGC). İletim güç kaynağı (TRANS FEED). J1962 | |
| M29 | – | 10 Bir kırmızı | Yolcu Sınıflandırma Modülü (OCM) |
| M30 | 15 amper mavi | Arka silecek modülü (RR WIPER MOD), elektrikli katlanır ayna (PWR FOLD MIR) | |
| M31 | – | 20 1 sarı | Geri vites lambaları (LAMBALAR B / U |
| M32 | 10 Bir kırmızı | Yolcu Emniyet K10trolörü (ORC), TT EUROPE | |
| M33 | 10 Bir kırmızı | Yeni Nesil K10trolör (NGC). Küresel Güç Aktarma Organı Motor K10trolörü (GPEC) | |
| M34 | 10 Bir kırmızı | Park yardımı (PRK ASST). Isıtma havalandırma. Klima modülü (HVAC MOD). Far yıkayıcı (HDLP WASH). Pusula (COM-PAS) | |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket # 3 (BATT) |
| M37 | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS). Elektr10ik stabilite programı (ESP). Fren lambası anahtarı (STP LP SW). Rly Hi K10trol yakıt pompası | |
| M38 | – | 25 Bir Doğal | Motorları kilitleyin / kilidini açın (KİLİTLE / KİLİT AÇMA MTRS) |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından 10arılabilecek, kendi kendini sıfırlayan sigortalarla korunur. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 amperlik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 amperlik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2009
IPM’de sigorta ataması (2009)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 Bir Gül | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompası / ESP |
| J7 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfi / ESP |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk (varsa) |
| J9 | 40 A Yeşil | – | Motor PZEV / Flex Yakıt |
| J10 | 30 Bir Gül | – | Far yıkama rölesi / manifold ayar valfi |
| J11 | 30 Bir Gül | – | Elektrikli Kayar Kapı Modülü / Thatchum Röle Kilitleme Güç Kaynağı |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 30 Bir Gül | – | Arka fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü (PCM) Trans Menzili |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / Arka Yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Merkeze m10te fren lambası (CHMSL) / fren anahtarı |
| M2 | – | – | – |
| M3 | – | 20 1 sarı | Yedek sigorta |
| M4 | – | 10 Bir kırmızı | Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 1 sarı | Soket n ° 1 (ACC), yağmur sensörü |
| M7 | – | 20 1 sarı | Güç çıkışı # 2 (BATT / ACC SELECT) |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk (varsa) |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk (varsa) |
| M10 | – | 15 amper mavi | K10tak kapalı – Araç eğlence sistemi (IOD-VES), dijital uydu ses alıcısı (SDARS), DVD, eller serbest modülü (HFM), evrensel garaj kapısı açıcı (UGDO), tavan lambası (VANITY LP), akışlı video modülü |
| M11 | – | 10 Bir kırmızı | (K10tak kapalı) IOD-HVAC / ATC |
| M12 | – | 30 A Yeşil | Amplifikatör (AMP) / Radyo |
| M13 | – | 20 1 sarı | K10tak Kapalı Çekme – Kabin Bölmesi Düğümü (IOD-CCN), SİREN, Saat Modülü (CLK MOD), Çok İşlevli K10trol Anahtarı (MULTIFCTN SW) / ITM |
| M14 | – | 20 1 sarı | Yedek sigorta |
| M15 | – | 20 1 sarı | Dikiz Aynası (RR VW MIR), Kabin Bölmesi Düğümü (CCN), Çok İşlevli K10trol Anahtarı (MULTIFTCN SW), Lastik Basıncı M10itörü (TPM), Kızdırma Bujisi Modülü (GLW PLG MOD) – Yalnızca Dizel İhracatı, Takma Vites Değiştirici (Hall Etkisi) ), Akustik Gürültü Önleme (ANC) |
| M16 | – | 10 Bir kırmızı | Yolcu Emniyet K10trolörü / Yolcu Sınıflandırma Modülü (ORC / OCM) |
| mi 7 | – | 15 amper mavi | Sol stop lambası / ehliyet / park yeri (LT-TAIL / LIC / PRK LMP), park lambaları |
| M18 | – | 15 amper mavi | Arka lamba sağ / park / yarış (RT-TAIL / PRK / RUN LMP) |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD # 1 ve # 2) |
| M20 | – | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması (CCN INT LIGHT), anahtar grubu (SW BANK), direksiy10 k10trol modülü (SCM), direksiy10 simidi anahtarı |
| M21 | – | 20 1 sarı | Otomatik kapanma (ASD # 3) |
| M22 | – | 10 Bir kırmızı | Sağ korna (RT KORNA (YÜKSEK / DÜŞÜK) |
| M23 | – | 10 Bir kırmızı | Klax10 gauche (LT KORNA (YÜKSEK/DÜŞÜK) |
| M24 | – | 25 Bir Doğal | Arka silecek (ARKA SİLECEK) |
| M25 | – | 20 1 sarı | Yakıt pompası (YAKIT POMPASI), dizel kaldırma pompası (DSL LIFT POMPASI) – Yalnızca dışa aktarma |
| M26 | – | 10 Bir kırmızı | Elektrikli Ayna Anahtarı (PYVR MIRR SW), Sürücü Camı Anahtarı (DRVR WIND SW) |
| M27 | – | 10 Bir kırmızı | K10tak anahtarı (IGN SW), pencere modülü (WIN MOD), PEM, direksiy10 kol10u kilidi |
| M28 | – | 10 Bir kırmızı | Yeni Nesil K10trolör (NGC), PCM, İletim Gücü (TRANS FEED), TCM |
| M29 | – | 10 Bir kırmızı | Yolcu Sınıflandırma Modülü (OCM) |
| M30 | – | 15 amper mavi | Arka silecek modülü (RR WIPER MOD), elektrikli katlanır ayna (PWR FOLD MIR), diyagnostik güç kaynağı J1962 |
| M31 | – | 20 1 sarı | Geri vites lambaları (LAMBALAR B / U) |
| M32 | – | 10 Bir kırmızı | Yolcu Emniyet K10trolörü (ORC), TT EUROPE |
| M33 | – | 10 Bir kırmızı | Yeni Nesil Denetleyici (NGC), Global Güç Aktarma Organı Motor Denetleyicisi (GPEC), TCM |
| M34 | – | 10 Bir kırmızı | Park yardımı (PRK ASST), ısıtma havalandırması, klima modülü (HVAC MOD), far yıkayıcı (HDLP WASH), pusula (COMPAS), IR sensörü, arka kamera, FT Drv / Pass lamba tutucu, el feneri, AHLM, Dizel röle Yolcu bölme ısıtıcısı, Rad Fan Dizel |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket # 3 (BATT) |
| M37 | – | 10 Bir kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Stabilite Programı (ESP), Fren Lambası Anahtarı (STP LP SW), Rly Hi Yakıt Pompası K10trolü |
| M38 | – | 25 Bir Doğal | Kapı kilitleme/kilit açma motorları (LOCK/UNLOCK MTRS), bagaj kapağı kilitleme/kilit açma motorları |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından 10arılabilecek, kendi kendini sıfırlayan sigortalarla korunur. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 amperlik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 amperlik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2010
IPM’de sigorta ataması (2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| J1 | 40 A Yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 Bir Gül | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 Bir Gül | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 A Yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J7 | 30 Bir Gül | Kilitlenme önleyici fren valfi ve stabilite k10trol sistemi | |
| J8 | 40 A Yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 A Yeşil | Kısmen sıfır emisy10lu araç / esnek yakıt | |
| J10 | 30 Bir Gül | Far yıkama rölesi / manifold ayar valfi | |
| J11 | 30 Bir Gül | Elektrikli kayar kapı modülü / Hırsızlık önleme modülü Röle kilidi güç kaynağı | |
| J13 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) – Asıl |
| J14 | 40 A Yeşil | – | Arka cam buğu çözücü |
| J15 | 30 Bir Gül | – | Arka fan |
| J17 | 40 A Yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü Trans Menzili | |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 Bir Gül | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka merkezi stop lambası / fren anahtarı |
| M2 | – | – | – |
| M3 | – | 20 1 sarı | Yedek sigorta |
| M4 | – | 10 Bir kırmızı | Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 1 sarı | Soket n ° 1 (ACC), yağmur sensörü |
| M7 | 20 1 sarı | Soket # 2 (BAIT / ACC SELECT) | |
| M8 | – | 20 1 sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 1 sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | K10tak kapalı – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, tavan lambası, sürekli video modülü | |
| M11 | 10 Bir kırmızı | K10tak kapalı – Sıcaklık k10trol sistemi | |
| M12 | – | 30 A Yeşil | Amplifikatör (AMP) / Radyo |
| M13 | 20 1 sarı | K10tak kapalı: gösterge paneli, siren, saat modülü, çok işlevli k10trol anahtarı / ITM | |
| M14 | – | 20 1 sarı | Yedek sigorta |
| M15 | 20 1 sarı | Dikiz Aynası, Gösterge Paneli, Çok İşlevli K10trol Anahtarı, Lastik Basıncı M10itörü, Kızdırma Bujisi Modülü – Yalnızca Dizel Dışa Aktarma, Komple Vites Değiştirici (Hall Efekti), Akustik Gürültü Önleme | |
| M16 | 10 Bir kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü | |
| M17 | 15 amper mavi | Sol arka lamba / ehliyet / park yeri, pozisy10 lambaları | |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | Otomatik kapanma # 1 ve # 2 |
| M20 | 15 amper mavi | Gösterge paneli İç aydınlatmalar, Anahtar bloğu, Direksiy10 kol10u modülü, Direksiy10 simidi anahtarı | |
| M21 | – | 20 1 sarı | Otomatik kapanma # 3 |
| M22 | – | 10 Bir kırmızı | Sağ korna (HI / LOW) |
| M23 | – | 10 Bir kırmızı | Sol korna (HI / LOW) |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | 20 1 sarı | Yakıt pompası, dizel kaldırma pompası – Yalnızca ihracat | |
| M26 | 10 Bir kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı | |
| M27 | 10 Bir kırmızı | K10tak anahtarı, kablosuz k10trol modülü, anahtarsız giriş modülü, direksiy10 kol10u kilidi | |
| M28 | 10 Bir kırmızı | Güç Aktarma Organı K10trol Modülü, Şanzıman Gücü, Şanzıman K10trol Modülü | |
| M29 | – | 10 Bir kırmızı | Yolcu sınıflandırma modülü |
| M30 | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna, diyagnostik güç kaynağı J1962 | |
| M31 | – | 20 1 sarı | Acil durum ışıkları |
| M32 | – | 10 Bir kırmızı | Modül d’airbag, TT EUROPE |
| M33 | 10 Bir kırmızı | Güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü | |
| M34 | 10 Bir kırmızı | Park yardımı, Kalorifer klima sistemi modülü, Far yıkayıcı, Pusula, IR sensörü, Arka kamera, Kapı lambası FT Drv / Pass, El feneri, AHLM, Röle Dizel Kabin ısıtıcısı, Rad Fan Dizel | |
| M35 | – | 10 Bir kırmızı | Isınmış aynalar |
| M36 | – | 20 1 sarı | Soket # 3 |
| M37 | 10 Bir kırmızı | Kilitlenme önleyici frenler, denge k10trol sistemi, fren lambası anahtarı, Rly Hi yakıt pompası k10trolü | |
| M38 | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından 10arılabilecek, kendi kendini sıfırlayan sigortalarla korunur. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 amperlik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 amperlik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
