Dodge Durango (2004-2009) Sigorta Kutusu Şeması

Bu yazıda 2004’ten 2009’a kadar üretilen ikinci nesil Dodge Durango’yu ele alıyoruz. Burada Dodge Durango 2004, 2005, 2006, 2007, 2008, 2009’un sigorta kutularının şemalarını bulacaksınız, konum bilgisini sigorta panellerinin içinde bulabilirsiniz. araba ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta Düzeni Dodge Durango 2004-2009
İç sigorta kutusu
Makine bölümü
2005
2006
2007, 2008, 2009

İçerik gizle

1 Sigorta Düzeni Dodge Durango 2004-2009

1.1 İç sigorta kutusu

1.2 Makine bölümü

1.3 2005

1.3.1 Dahili sigortalar

1.3.2 Elektrik dağıtım merkezi

1.3.3 Entegre güç modülü

1.4 2006

1.4.1 Dahili sigortalar

1.4.2 Elektrik dağıtım merkezi

1.4.3 Entegre güç modülü

1.5 2007, 2008, 2009

1.5.1 Dahili sigortalar

1.5.2 Elektrik dağıtım merkezi

1.5.3 Entegre güç modülü

Sigorta Düzeni Dodge Durango 2004-2009

Dodge Durango’nun çakmak (elektrik prizi) sigortaları, iç sigorta kutusundaki F16 ve F17 (2004-2006) veya F18 (2007-2009) sigortaları ve elektrik dağıtım merkezindeki №2 sigortasıdır (varsa).

Sigorta kutusu konumu

İç sigorta kutusu

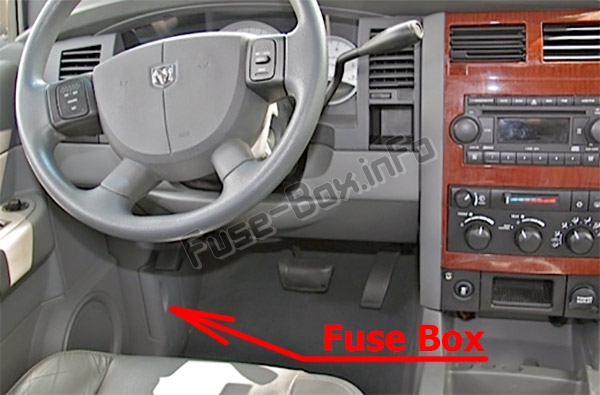

Kapağın arkasındaki sol tekme panelinde bulunur. Sigortaların yolcu bölmesindeki yeri: Dodge Durango (2006-2009)

Makine bölümü

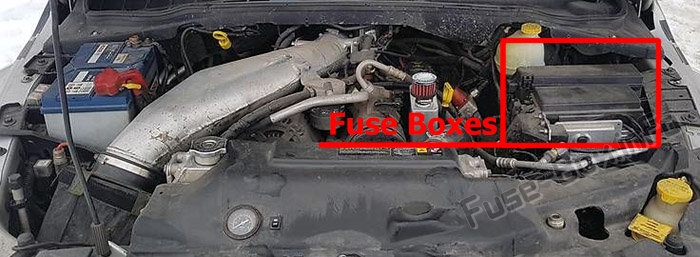

Sigortaların motor bölmesindeki yeri: Dodge Durango (2006-2009)

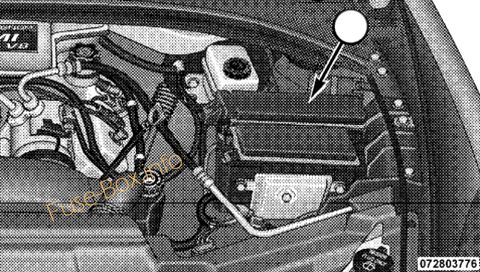

Güç Dağıtım Merkezi (PDC) motor bölmesinin sol tarafında yer almaktadır.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası iç kapağa basılır.

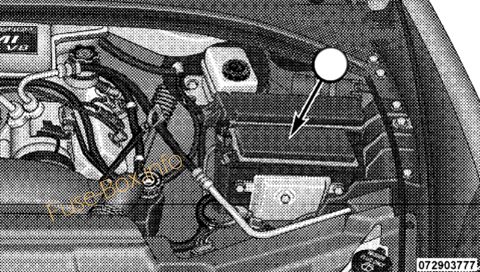

Motor bölmesinin sol tarafında 1 Entegre Güç Modülü (IPM) bulunur.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası iç kapağa basılır.

Sigorta kutusu şemaları

2005

Dahili sigortalar

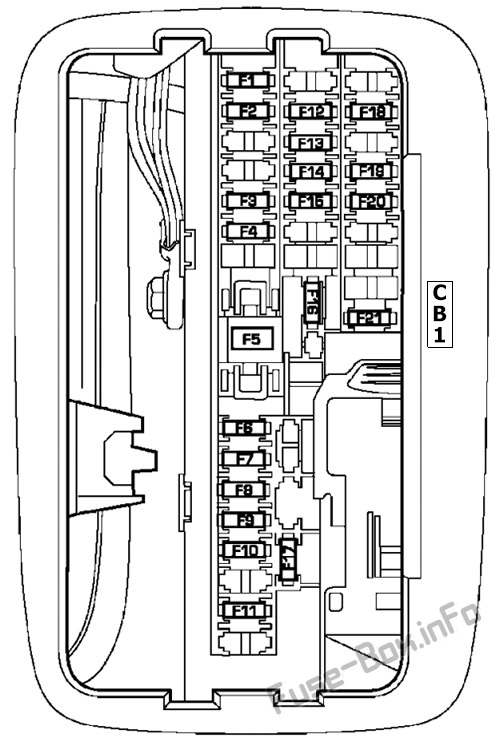

İç sigorta kutusu şeması: Dodge Durango (2004, 2005)

İç sigorta kutusundaki sigorta yerleşimi (2005)

boşluk	Mini sigorta / renk	Tanım
F1	15 amper mavi	Pille çalışan gösterge paneli
F2	10 Bir kırmızı	Yolcu Sınıflandırma Modülü (OCM) pil gücü
F3	10 Bir kırmızı	K10trolör (NGC), Entegre Güç Modülü (IPM), AC Rölesi ve Yakıt Pompası Rölesi için K10tak Başlatma / Başlatma
F4	10 Bir kırmızı	Kapı düğümü ve elektrikli ayna anahtarı, hafızasız Pille çalışır
F5	(2) 10 A kırmızı	Hava yastıkları (sarı destekte 2 sigorta)
F6	10 Bir kırmızı	Ateşleme başlatma / ateşleme başlatmanın serbest bırakılması
F7	25 Bir Doğal	Radyo akülü
F8	10 Bir kırmızı	Küme / Transfer Kutusu / Koltuk Anahtarı Arka Işığı için ateşlemeyi çalıştırın / başlatın
F9	10 Bir kırmızı	Pille çalışan SDAR / DVD
F10	10 Bir kırmızı	Kıyamamak
F11	10 Bir kırmızı	Isınmış aynalar
F12	20 1 sarı	küme pil gücü
F13	10 Bir kırmızı	Isıtmalı Arka Cam Ateşleme / Röle HVAC Modülü (EBL)
F14	10 Bir kırmızı	ABS modülünün ateşlenmesi
F15	15 amper mavi	Blue Tooth pille çalışır, Pusula / Yol Bilgisayarı (CMTC), Sentry Key Diagnostics
F 16	20 1 sarı	Yeniden yapılandırılabilir soketler
F17	20 1 sarı	Çakmak
F18	10 Bir kırmızı	Yedek sigorta
F19	15 amper mavi	Yalnızca AIC pil gücüyle ısıtma ve soğutma
F20	25 Bir Doğal	Amplifikatör pil gücü
CB1	25 A devre kesici	Sunroof motoru, elektrikli cam

Elektrik dağıtım merkezi

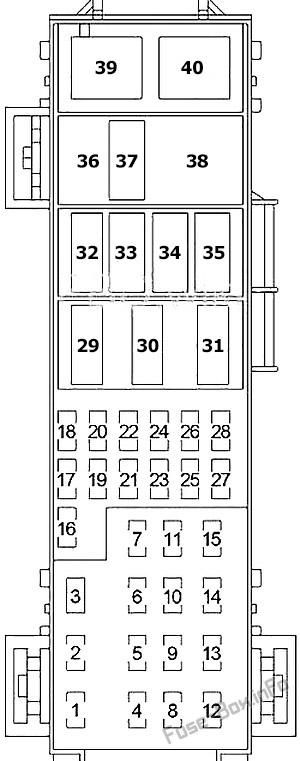

Güç Dağıtım Merkezi: Dodge Durango (2004, 2005)

PDC’de sigorta ataması (2005)

boşluk	Amplifikatör / Renk	Tanım
1	40 A Yeşil	HVAC fanı
2	30 Bir Gül	Satış noktaları
3	30 Bir Gül	Arka silecek / ateşleme R / O
4	30 Bir Gül	ABS pompaları
5	50 amper kırmızı	Htr 1 kabin (sadece Dizel)
6	50 amper kırmızı	TSA
7	30 Bir Gül	Rr CVC (XK)
8	40 A Yeşil	Acc / Koltuk gecikmesi
9	Kıyamamak
10	40 A Yeşil	Marş / JB Gücü
11	30 Bir Gül	Çiğ Ltr / T-Çekme
12	40 A Yeşil	EBL / Htd Ayna
13	40 A Yeşil	JB Gücü
14	50 amper kırmızı	Htr 2 kabin (sadece Dizel)
15	50 amper kırmızı	Htr 3 kabin (yalnızca Dizel)
16	25 Bir Doğal	IPM / Bobinler
17	Kıyamamak
18	20 1 sarı	TCM / AC debriyaj
19	20 1 sarı	Ign Svv
20	20 1 sarı	PCM Batt (yalnızca benzin)
21	30 Bir Gül	ABS valfleri
22		Kıyamamak
23	20 1 sarı	FDCM
24	20 1 sarı	Benzin pompası
25	20 1 sarı	FDCM/E-Fark.
26	15 amper açık mavi	Hyd / CFM (Yalnızca Dizel)
27	15 amper açık mavi	Fren / stop lambaları
28	25 Bir Doğal	NGC / Enjektörler
29	Kıyamamak
30	Kıyamamak
31	Mini röle	Kabin Htr 1 Rly (Yalnızca Dizel)
32	mikro röle	TCM Rly (yalnızca benzin)
33	mikro röle	Rly marş
34	mikro röle	AC Rly debriyaj
35	mikro röle	Rly yakıt pompası
36	Mini röle	Kabin Htr 3 Rly (Yalnızca Dizel)
38	Mini röle	Htr 2 Rly kabin (yalnızca Dizel)
39	Mini röle	Rly HVAC Fanı
40	Mini röle	ASD Rly

Entegre güç modülü

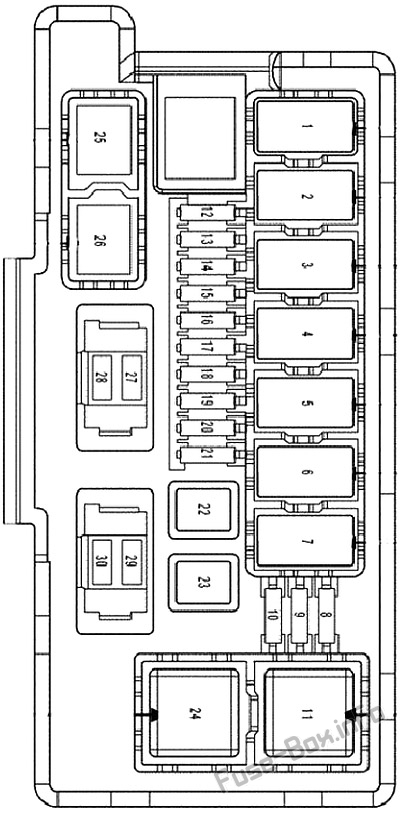

Entegre güç modülü: Dodge Durango (2004, 2005)

IPM’de sigorta ataması (2005)

boşluk	Amplifikatör / Renk	Tanım
1	mikro röle	Rly Açık / Kapalı Silecek
2	mikro röle	Merhaba / Lo Rly Silecek
3	mikro röle	Korne Rly
4	mikro röle	Rly arka sis (yalnızca BUX)
5	mikro röle	Lt T-Çekme Durağı/Tur Rly
6	mikro röle	Rt T-Çekme Durdurma / Dönme Rly
7	mikro röle	Rly park lambaları
8	10 Bir kırmızı	Lt Park Lambaları
9	10 Bir kırmızı	T-Tow park lambaları
10	10 Bir kırmızı	park lambaları
11	Mini röle	Rad Fan Salut Rly
12	20 1 sarı	Vuruş FCM #4
13	20 1 sarı	Vuruş FCM #2
14	20 1 sarı	Ayarlanabilir ayak pedalı
15	20 1 sarı	Ft Sis Lambaları
16	20 1 sarı	korna çalmak
17	20 1 sarı	Arka sis
18	20 1 sarı	Vuruş FCM #1
19	20 1 sarı	Lt T-Çekme Durdurma / Dönme
20	20 1 sarı	Vuruş FCM #3
21	20 1 sarı	Dur / çevir Rt T-Çekme
22	30 Bir Gül	Mod FDCM
23	50 amper kırmızı	Radyatör
24	Mini röle	Rad Fan Lo Rly
25	mikro röle	Ft Sis Lambaları Rly
26	mikro röle	Ayarlanabilir Rly Pedalı
27	15 amper açık mavi	IOD # 1
28	20 1 sarı	IOD # 2 (Ses)
29	10 Bir kırmızı	ORC (Ign R/.S)
30	10 Bir kırmızı	ORC (Ign R/O)

2006

Dahili sigortalar

İç sigorta kutusu şeması: Dodge Durango (2006)

İç sigorta kutusundaki sigorta yerleşimi (2006)

boşluk	Amplifikatör / Renk	Tanım
F1	15 amper mavi	Pille çalışan gösterge paneli
F2	10 Bir kırmızı	Yolcu Sınıflandırma Modülü (OCM) pil gücü
F3	10 Bir kırmızı	K10trolör (NGC), Entegre Güç Modülü (IPM), AC Rölesi ve Yakıt Pompası Rölesi için K10tak Başlatma / Başlatma
F4	10 Bir kırmızı	Kapı düğümü ve elektrikli ayna anahtarı, hafızasız Pille çalışır
F5	(2) 10 A kırmızı	Hava yastıkları (sarı destekte 2 sigorta)
F6	10 Bir kırmızı	Ateşleme başlatma / ateşleme başlatmanın serbest bırakılması
F7	25 Bir Doğal	Radyo akülü
F8	10 Bir kırmızı	Küme / Transfer Kutusu / Koltuk Anahtarı Arka Işığı için ateşlemeyi çalıştırın / başlatın
F9	10 Bir kırmızı	Pille çalışan SDAR / DVD
F10	10 Bir kırmızı	Kıyamamak
F11	10 Bir kırmızı	Isınmış aynalar
F12	20 1 sarı	küme pil gücü
F13	10 Bir kırmızı	Isıtmalı Arka Cam Ateşleme / Röle HVAC Modülü (EBL)
F14	10 Bir kırmızı	ABS modülünün ateşlenmesi
F15	15 amper mavi	Blue Tooth pille çalışır, Pusula / Yol Bilgisayarı (CMTC), Sentry Key Diagnostics
F 16	20 1 sarı	Yeniden yapılandırılabilir soketler
F17	20 1 sarı	Çakmak
F18	10 Bir kırmızı	Yedek sigorta
F19	15 amper mavi	Yalnızca AIC pil gücüyle ısıtma ve soğutma
F20	25 Bir Doğal	Amplifikatör pil gücü
CB1	25 A devre kesici	Sunroof motoru, elektrikli cam

Elektrik dağıtım merkezi

Güç Dağıtım Merkezi: Dodge Durango (2006)

PDC’de sigorta ataması (2006)

boşluk	Sigorta / Röle Kartuşu	Mini sigorta	Tanım
1	30 Bir Gül		Giriş
2	30 Bir Gül		Ön cam sileceği
3	40 A Yeşil		Vuruşlu fren
4	30 Bir Gül		JB Feed Acc # 2
5	40 A Yeşil		Elektrikli Koltuklar
6	20 amper mavi		JB Besleme İşareti # 1
7	40 A Yeşil		JB Besleme İşareti # 2
8	40 A Yeşil		JB Besleme Hız Gecikmesi
9	Kıyamamak
10	30 Bir Gül		TSA
11	40 A Yeşil		Elektrikli bagaj kapağı (varsa)
12	40 A Yeşil		JB Besleme / EBL / T Kasa Freni
13	30 Bir Gül		JB Besleme Sağ
14	40 A Yeşil		ABS pompaları
15	50 amper kırmızı		Akı JB
16		10 Bir kırmızı	Krank
17		Kıyamamak
18		20 1 sarı	Karbüratörlü Kıç
19		20 1 sarı	MBAC
20		Kıyamamak
21		20 1 sarı	Vuruş ABS
22		20 1 sarı	NGC Bat
23		20 1 sarı	Römork
24		15 amper mavi	Debriyaj Klima
25		15 amper mavi	JB Güç Kapatma
26		Kıyamamak
27		10 Bir kırmızı	JB Feed Acc # 1
28		Kıyamamak
29	Röle		Yürütmeyi başlat
30	Röle		uzaktan çalıştırın
31	Kıyamamak
32	Röle		Giriş
33	Röle		ETAX
34	Röle		AC debriyaj
35	Röle		Yakıt tankı
36	Kıyamamak
37	Kıyamamak		fren sökme
38	Kıyamamak
39	Röle		Fan motoru
40	Röle		TSA

Entegre güç modülü

Entegre güç modülü: Dodge Durango (2006)

IPM’de sigorta ataması (2006)

boşluk	Sigorta / Röle Kartuşu	Mini sigorta	Tanım
1	Röle		Silecek açık / kapalı
2	Röle		Silecek yukarı / aşağı
3	Röle		korna çalmak
4	Röle		Arka cam sileceği
5	Röle		Lt T-Çekme Durdurma / Dönme
6	Röle		Dur / çevir Rt T-Çekme
7	Röle		Park lambaları
8		10 Bir kırmızı	Lt Park Lambaları
9		10 Bir kırmızı	T-Tow park lambaları
10		10 Bir kırmızı	park lambaları
11	Röle		Rad Salut’un Hayranı
12		20 1 sarı	Vuruş FCM #4
13		20 1 sarı	Vuruş FCM #2
14		20 1 sarı	Ayarlanabilir ayak pedalı
15		20 1 sarı	Ft Sis Lambaları
16		20 1 sarı	korna çalmak
17		20 1 sarı	Arka cam sileceği
18		20 1 sarı	Vuruş FCM #1
19		20 1 sarı	Lt T-Çekme Durdurma / Dönme
20		20 1 sarı	Vuruş FCM #3
21		20 1 sarı	Dur / çevir Rt T-Çekme
22	30 Bir Gül		PİL FCM # 5
23	40 A Yeşil		Radyatör
24	Röle		Rad Lo Fanı
25	Röle		Ft Sis Lambaları
26	Röle		Ayarlanabilir bezelye
27		30 A Yeşil	IOD # 1
28		30 A Yeşil	IOD # 2
29			Kıyamamak
30			Kıyamamak

2007, 2008, 2009

Dahili sigortalar

İç sigorta kutusu şeması: Dodge Durango (2007, 2008, 2009)

İç sigorta kutusundaki sigorta yerleşimi (2007, 2008, 2009)

boşluk	Amplifikatör / Renk	Tanım
F1	15 amper mavi	Pille çalışan gösterge paneli
F2	10 Bir kırmızı	Kıyamamak
F3	10 Bir kırmızı	Yeni Nesil K10trolör (NGC), Entegre Güç Modülü (IPM), AC Rölesi ve Yakıt Pompası Rölesi için k10tak açık / başlatılıyor
F4	10 Bir kırmızı	Kapı düğümü ve elektrikli ayna anahtarı, hafızasız Pille çalışır
F5	(2) 10 A kırmızı	Hava yastıkları (sarı destekte 2 sigorta)
F6	2 amper temiz	Ateşleme Çalıştırma / Kilidi Başlatma
F7	25 Bir Doğal	Radyo akülü
F8	10 Bir kırmızı	Küme / Transfer Kutusu / Koltuk Anahtarı Arka Işığı için ateşlemeyi çalıştırın / başlatın
F9	10 Bir kırmızı	Pille çalışan dijital ses uydu alıcısı (SDAR) / dijital video diski (DVD)
F10	10 Bir kırmızı	Kıyamamak
F11	10 Bir kırmızı	Isınmış aynalar
F12	20 1 sarı	küme pil gücü
F13	10 Bir kırmızı	Isıtmalı Arka Cam Ateşleme / Röle HVAC Modülü (EBL)
F14	10 Bir kırmızı	ABS modülünün ateşlenmesi
F15	15 amper mavi	Pille çalışan Mavi Diş, Pusula / Yol Bilgisayarı (CMTC), Sentry Key tanılama
F 16	20 1 sarı	Yeniden yapılandırılabilir soketler
F17	20 1 sarı	Ateşleme / Arka Park Yardımı / Isıtmalı İkinci Sıra Koltuklar
F18	20 1 sarı	Çakmak
F19	10 Bir kırmızı	Yedek sigorta
F20	15 amper mavi	Yalnızca ATC pil gücüyle ısıtma ve klima
F21	25 Bir Doğal	Amplifikatör pil gücü
CB1	25 A devre kesici	Sunroof motoru, elektrikli cam

Elektrik dağıtım merkezi

Güç Dağıtım Merkezi: Dodge Durango (2007, 2008, 2009)

PDC’de sigorta tahsisi (2007, 2008, 2009)

boşluk	Sigorta / Röle Kartuşu	Mini sigorta	Tanım
1	30 Bir Gül		Giriş
2	30 Bir Gül		Ön cam sileceği
3	40 A Yeşil		Vuruşlu fren
4	30 Bir Gül		JB Feed Acc # 2
5	40 A Yeşil		Elektrikli Koltuklar
6	30 Bir Gül		Uzaktan röle akışını gerçekleştir
7	40 A Yeşil		Fan motoru rölesi güç kaynağı
8	40 A Yeşil		JB Besleme Hız Gecikmesi
9	Kıyamamak
10	30 Bir Gül		TSA
11	40 A Yeşil		Elektrikli bagaj kapağı (varsa)
12	40 A Yeşil		JB güç kaynağı / Isıtmalı arka cam (EBL) / T-box freni
13	30 Bir Gül		JB Besleme Sağ
14	40 A Yeşil		ESP pompaları
15	50 amper kırmızı		Akı JB
16		10 Bir kırmızı	Kıyamamak
17		Kıyamamak
18		20 1 sarı	Benzin pompası
19		20 1 sarı	Yeni Nesil K10trolör (NGC)
20		25 1 klozet	115v invertör
21		20 1 sarı	Vuruş ABS
22		20 1 sarı	Yeni Nesil K10trolör Batt (NGC)
23		20 1 sarı	Römork
24		15 amper mavi	Debriyaj Klima
25		15 amper mavi	Stop lambası anahtarı
26		Kıyamamak
27		20 1 sarı	Röle beslemesini yürütün / başlatın
28		Kıyamamak
29	Röle		Yürütmeyi başlat
30	Röle		uzaktan çalıştırın
31	Kıyamamak
32	Röle		Giriş
33	Röle		Elektr10ik otomatik şanzıman (EATX)
34	Röle		AC debriyaj
35	Röle		Benzin pompası
36	Kıyamamak
37	Röle		Stop lambası anahtarı
38	Kıyamamak
39	Röle		Fan motoru
40	Röle		Otomatik kapanma (ASD)

Entegre güç modülü

Entegre güç modülü: Dodge Durango (2007, 2008, 2009)

IPM’de sigorta ataması (2007, 2008, 2009)

boşluk	Sigorta / Röle Kartuşu	Mini sigorta	Tanım
1	Röle		Silecek açık / kapalı
2	Röle		Silecek yukarı / aşağı
3	Röle		korna çalmak
4	Röle		Arka cam sileceği
5	Röle		Lt Römork-Römork Dur / Dönüş
6	Röle		Çekme durdurma / Rt dönüşü
7	Röle		Park lambaları
8		10 Bir kırmızı	Lt Park Lambaları
9		10 Bir kırmızı	Park lambaları çekme
10		10 Bir kırmızı	park lambaları
11	Röle		Merhaba Radyatör Fanı
12		20 1 sarı	Batt # 4 Ön K10trol Modülü (FCM)
13		20 1 sarı	Batt # 2 Ön K10trol Modülü (FCM)
14		20 1 sarı	Ayarlanabilir ayak pedalı
15		20 1 sarı	Ft Sis Lambaları
16		20 1 sarı	korna çalmak
17		20 1 sarı	Arka cam sileceği
18		20 1 sarı	Ön K10trol Modülü (FCM) Batt # 1
19		20 1 sarı	Lt Römork-Römork Dur / Dönüş
20		20 1 sarı	Ön K10trol Modülü (FCM) Batt # 3
21		20 1 sarı	Çekme durdurma / Rt dönüşü
22	30 Bir Gül		BATT # 5 Ön K10trol Modülü (FCM)
23	40 A Yeşil		Radyatör fanı
24	Röle		Düşük radyatör fanı
25	Röle		Ft Sis Lambaları
26	Röle		Ayarlanabilir ayak pedalı
27		30 A Yeşil	Ateşleme kesintisi (IOD) # 1
28		30 A Yeşil	Ateşleme kesintisi (IOD) # 2
29			Kıyamamak
30			Kıyamamak
