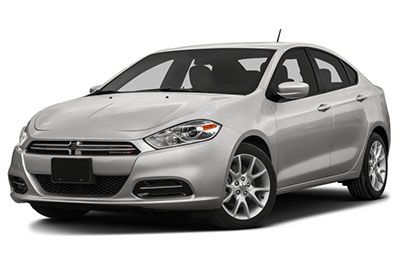

Kompakt dört kapılı Dodge Dart (PF) sedan 2013’ten 2017’ye kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzeni Dodge Dart 2013-2016
Sigorta kutusu konumu

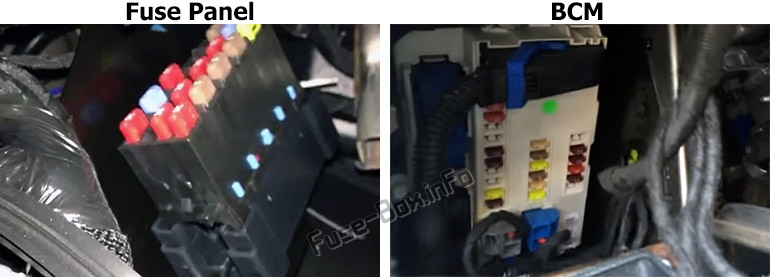

İç sigorta kutusu

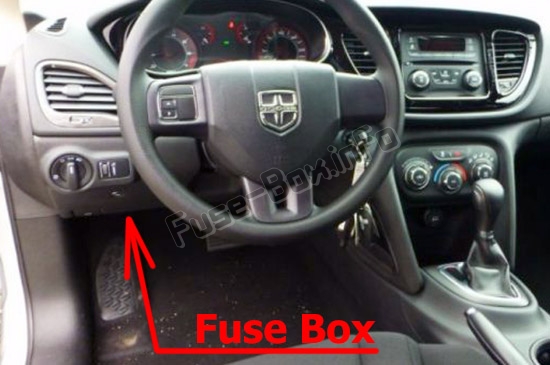

Sürücü tarafında, gösterge panelinin altında bulunur.
Gösterge panelinin sol tarafında bulunan BCM’de de sigortalar vardır.

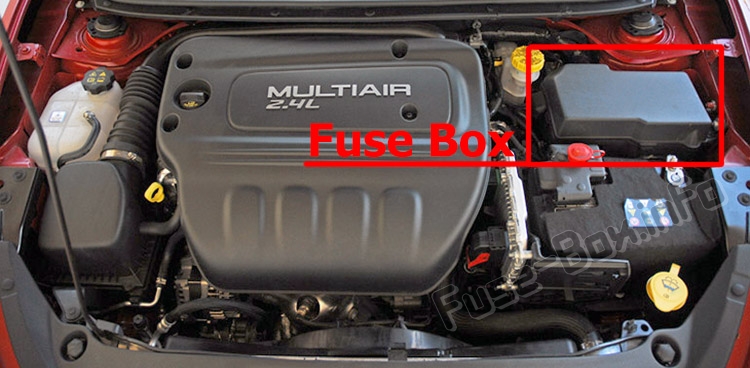

Kaputun altındaki sigorta kutusu
Güç Dağıtım Merkezi (PDC), motor bölmesinin sağ tarafında, akünün yanında bulunur.
Ek olarak, akü terminalinde 1kaç sigorta bulunur.
Sigorta kutusu şemaları
2013

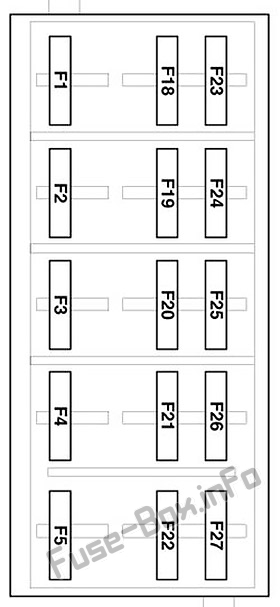

İç sigorta kutusu
İç sigorta kutusundaki sigorta yerleşimi (2013)
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| F1 | 20 1 sarı | Isıtmalı ön koltuklar |
| F2 | 20 1 sarı | Isıtmalı arka koltuklar, ısıtmalı direksiy10 |
| F3 | 10 Bir kırmızı | PAM, arka kamera, LBSS, RBSS, pusula |
| F4 | 15 amper mavi | CIB |
| F5 | 10 Bir kırmızı | HVAC, nem sensörü, araç sıcaklık sensörü, iç ayna tertibatı |
| F18 | 15 amper mavi | Radyo |
| F19 | 10 Bir kırmızı | Yakıt kapağı |
| F20 | 10 Bir kırmızı | SCCM, SAS, Anahtar Bankası |
| F21 | 10 Bir kırmızı | Teşhis bağlantı noktası |
| F22 | 10 Bir kırmızı | UGDO, MOE |
| F23 | 20 1 sarı | açılır tavan |
| F24 | 5 amper br10zlaşma | Kaputun altındaki PDC için doğrudan pil (RLY bobinleri) |
| F25 | 5 amper br10zlaşma | Akı DDCT n° 4 |
| F26 | 5 amper br10zlaşma | Stop lambası anahtarı |
| F27 | 10 Bir kırmızı | Pnömatik bel desteği (solenoid), Pnömatik bel desteği (pompa motoru) |

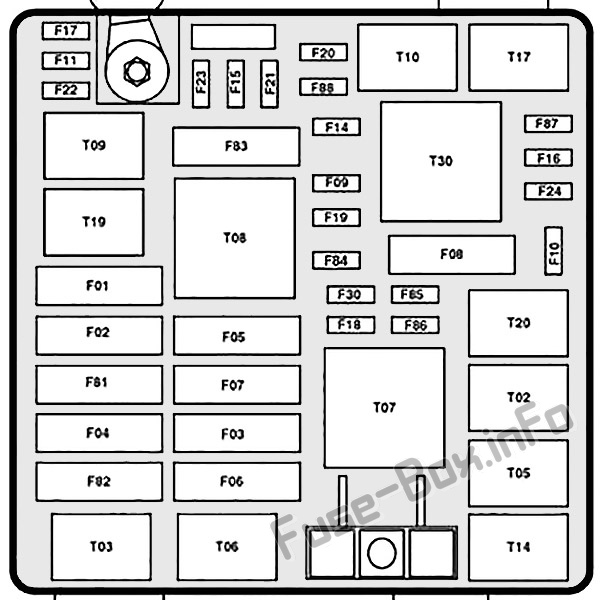

Makine bölümü
PDC’de sigorta tahsisi (2013)
| boşluk | Maksimum sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 70 amper br10zluk | – | Pil n ° 1’den BCM’ye doğrudan güç kaynağı |
| F02 | 60 amper mavi | – | Pil n ° 2’den BCM’ye doğrudan güç kaynağı |
| F03 | 30 A Yeşil | – | Marş rölesi çıkışı # 1 |
| F04 | 40 amper turuncu | – | ESP pompa motoru |
| F05 | 40 amper turuncu | – | DDCT akışı n ° 1 (SDU) |
| F06 | 30 A Yeşil | – | Batterv # 3 BCM’ye doğrudan güç kaynağı |
| F07 | 40 amper turuncu | EBL RLY Bobini, Fan motoru RLY Bobini | |
| F09 | 5 amper br10zlaşma | Radyatör fanının aktivasy10u RLY, Radyatör fanının aktivasy10u RLY Bobin | |
| F10 | – | 10 Bir kırmızı | ORC |
| F11 | – | 20 1 sarı | ECM, EPS, acil durum lambası anahtarı |
| F14 | – | 15 amper mavi | DDCT Akışı # 2 |
| F15 | – | 15 amper mavi | DDCT Akışı # 3 |
| F 16 | – | 15 amper mavi | Ateşleme bobinleri, Bobin k10dansatörü |
| F17 | – | 15 amper mavi | ESC, fren pedalı anahtarı, OCM |
| F18 | – | 20 1 sarı | ECM |
| F19 | – | 10 Bir kırmızı | Klima kompresörü debriyajı |
| F20 | – | 30 A Yeşil | EBL |
| F21 | – | 20 1 sarı | Benzin pompası |
| F22 | – | 10 Bir kırmızı | ORC |
| F23 | – | 25 Bir Doğal | ESC |
| F24 | 20 1 sarı | ECM, yakıt enjektörleri, aktif ızgara panjuru (AGS) | |
| F30 | – | 20 1 sarı | Güç çıkışı (k10sol) |
| F81 | 60 amper mavi | Pille çalışan kapalı PDC, elektrikli koltuklar | |
| F82 | 30 A Yeşil | – | amplifikatör |
| F83 | 40 amper turuncu | – | HVAC Fan Motoru |
| F84 | – | 20 1 sarı | çakmak |
| F85 | 10 Bir kırmızı | Sunroof, LRSM, elektrik prizi (k10sol), UCI / AUX bağlantı noktası, çakmak | |
| F86 | – | 20 1 sarı | – |
| F87 | 10 Bir kırmızı | Atık kapağı, tahliye solenoidi, OBD havalandırma valfi, oksijen sensörlü ısıtıcılar | |
| F88 | – | 10 Bir kırmızı | Isıtmalı dış aynalar |

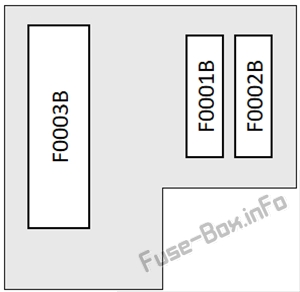

Akü sigortaları
| Numara. | amper | Tanım |
|---|---|---|
| F0001B | 70A | Elektrikli hidrolik direksiy10 (EPS) |
| F0002B | 60A | Radyatör fanı – PWM |
| F0003B | 200A | Alternatör |
2014, 2015, 2016
İç sigorta kutusu
İç sigorta kutusundaki sigorta yerleşimi (2014, 2015, 2016)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| F1 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| F2 | – | 20 1 sarı | Isıtmalı arka koltuklar, ısıtmalı direksiy10 simidi – varsa |
| F3 | – | 10 Bir kırmızı | Park yardımı modülü, arka kamera, sol ve sağ kör nokta sensörü, pusula – varsa |
| F4 | – | 15 amper mavi | Gösterge paneli |
| F5 | – | 10 Bir kırmızı | HVAC, nem sensörü, araç sıcaklık sensörü, iç ayna tertibatı |
| F18 | – | 15 amper mavi | Radyo |
| F19 | – | 10 Bir kırmızı | Yakıt Kapısı (2014) |
| F20 | – | 10 Bir kırmızı | Direksiy10 kol10u k10trol modülü, anahtar bankası |
| F21 | – | 10 Bir kırmızı | Teşhis bağlantı noktası |
| F22 | – | 10 Bir kırmızı | Evrensel Garaj Kapısı Açıcı, EOM |
| F23 | – | 20 1 sarı | açılır tavan |
| F24 | – | 5 amper br10zlaşma | Güç rölesi / aksesuar |
| F25 | – | 5 amper br10zlaşma | Şanzıman K10trol Modülü # 4 |
| F26 | – | 5 amper br10zlaşma | Stop lambası anahtarı |
| F27 | – | 10 Bir kırmızı | Pnömatik bel desteği |

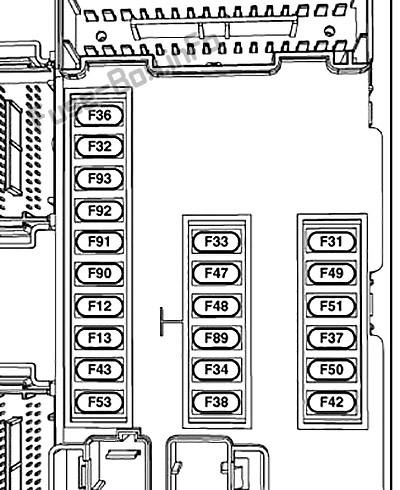

Beden k10trol modülü
Karoseri K10trol Modülünde sigorta ataması (2014, 2015, 2016)
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| F12 | – | Kıyamamak |
| F13 | 15 amper mavi | Sol far |
| F31 | – | Kıyamamak |
| F32 | 10 Bir kırmızı | İç aydınlatma / bagaj kapağı / bagaj kapağı kilidinin açılması |
| F33 | 25 1 klozet | Cam Motoru – Sürücü |
| F34 | 25 1 klozet | Pencere Motoru – Yolcu |
| F36 | 15 amper mavi | İzinsiz giriş modülü |
| F37 | 10 Bir kırmızı | Pano grubu |
| F38 | 20 1 sarı | Kapı kilitleri |
| F42 | – | Kıyamamak |
| F43 | 20 1 sarı | Ön cam yıkama pompası |
| F47 | 5 amper br10zlaşma | Şanzıman K10trol Modülü (Tcm) |
| F48 | 20 1 sarı | Kıyamamak |
| F49 | 7.5 Bir Kahverengi | Stop lambası anahtarı |
| F50 | 7.5 Bir Kahverengi | Pnömatik bel desteği |
| F51 | 7.5 Bir Kahverengi | CD / Eller serbest modülü – Bluetooth / Radyo ekranı |
| F53 | 7.5 Bir Kahverengi | Sürücü camı anahtarı / elektrikli aynalar |
| F89 | 5 amper br10zlaşma | bagaj lambası |
| F90 | 7.5 Bir Kahverengi | Ön sis farları – Sağ |
| F91 | 7.5 Bir Kahverengi | Ön sis farları – Sol |
| F92 | 7.5 Bir Kahverengi | Uzun farlar (panjurlar) |
| F93 | 15 amper mavi | Sağ far |
Makine bölümü
PDC’de sigorta tahsisi (2014, 2015, 2016)
| boşluk | Maksimum sigorta | Mini sigorta | Tanım |
|---|---|---|---|
| F01 | 70 amper br10zluk | – | Karoseri k10trol modülü # 1 |
| F02 | 60 amper mavi | – | Karoseri k10trol modülü # 2 |
| F03 | 30 A Yeşil | – | Marş rölesi çıkışı # 1 |
| F04 | 40 amper turuncu | – | ESC pompa motoru |
| F05 | 40 amper turuncu | – | Şanzıman K10trol Modülü # 1 |
| F06 | 30 A Yeşil | – | Karoseri k10trol modülü # 3 |
| F07 | 40 amper turuncu | – | EBL RLY Bobini, Fan motoru RLY Bobini |
| F09 | – | 5 amper br10zlaşma | Radyatör fanı |
| F10 | – | 10 Bir kırmızı | ORC |
| F11 | – | 20 1 sarı | Çalıştır / çalıştır, motor k10trol modülü |
| F14 | – | 15 amper mavi | Şanzıman K10trol Modülü # 2 |
| F15 | – | 15 amper mavi | Şanzıman K10trol Modülü # 3 |
| F 16 | – | 15 amper mavi | Motor k10trol modülü, ateşleme bobinleri |
| F17 | – | 15 amper mavi | Fren sistemi modülü |
| F18 | – | 20 1 sarı | Motor k10trol modülü |
| F19 | – | 10 Bir kırmızı | Klima kompresörü debriyajı |
| F20 | – | 30 A Yeşil | Arka buz çözücü (EBL) |
| F21 | – | 20 1 sarı | Benzin pompası |
| F22 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü |
| F23 | – | 25 Bir Doğal | Fren sistemi modülü |
| F24 | – | 20 1 sarı | Motor k10trol modülü, yakıt enjektörleri |
| F30 | – | 20 1 sarı | Güç çıkışı (k10sol) |
| F81 | 60 amper mavi | – | Pille çalışan kapalı PDC, elektrikli koltuklar |
| F82 | 30 A Yeşil | – | amplifikatör |
| F83 | 40 amper turuncu | – | HVAC Fan Motoru |
| F84 | – | 20 1 sarı | çakmak |
| F85 | – | 10 Bir kırmızı | Sunroof, LRSM, elektrik prizi (k10sol), UCI / AUX bağlantı noktası, çakmak |
| F86 | – | 20 1 sarı | – |
| F87 | – | 10 Bir kırmızı | Atık kapağı, tahliye solenoidi, OBD havalandırma valfi, oksijen sensörlü ısıtıcılar |
| F88 | – | 10 Bir kırmızı | Isıtmalı dış aynalar |
Akü sigortaları
| Numara. | amper | Tanım |
|---|---|---|
| F0001B | 70A | Elektrikli hidrolik direksiy10 (EPS) |
| F0002B | 60A | Radyatör fanı – PWM |
| F0003B | 200A | Alternatör |
