Dodge Dakota (2005-2011) Sigorta Kutusu Şeması

Dodge Dakota (2005-2011) Sigorta Kutusu Şeması

By 31 Mayıs 2022 Dodge 0 Comments

Bu yazıda, 2005’ten 2011’e kadar üretilen üçüncü nesil Dodge Dakota’yı ele alıyoruz. Burada Dodge Dakota 2005, 2006, 2007, 2008, 2009, 2010 ve 2011’in sigorta kutularının şemalarını bulacaksınız,   hakkında bilgi edinin. ‘Aracın içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler
  1. Sigorta Düzeni Dodge Dakota 2005-2011
  2. 2006, 2007, 2008
  3. 2009
  4. 2010
  5. 2011
İçerik gizle
1 Sigorta Düzeni Dodge Dakota 2005-2011
1.1 Elektrik dağıtım merkezi
1.2 2006, 2007, 2008
1.3 2009
1.4 2010
1.5 2011

Sigorta Düzeni Dodge Dakota 2005-2011

Çakmak sigortaları (elektrik prizi)   , elektrik dağıtım merkezindeki №22 ve 28 numaralı sigortalardır.

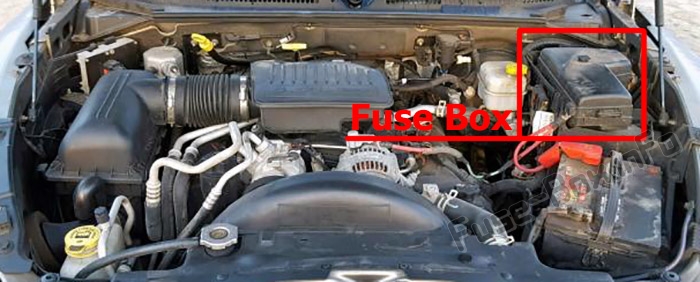

Sigorta kutusu konumu
Elektrik dağıtım merkezi

Güç Dağıtım Merkezi (PDC), motor bölmesinin (sürücü tarafı) sol tarafında bulunur.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası aşağıdaki tabloya karşılık gelen iç kapağa basılmıştır.Sigortaların motor bölmesindeki yeri: Dodge Dakota (2005-2011)

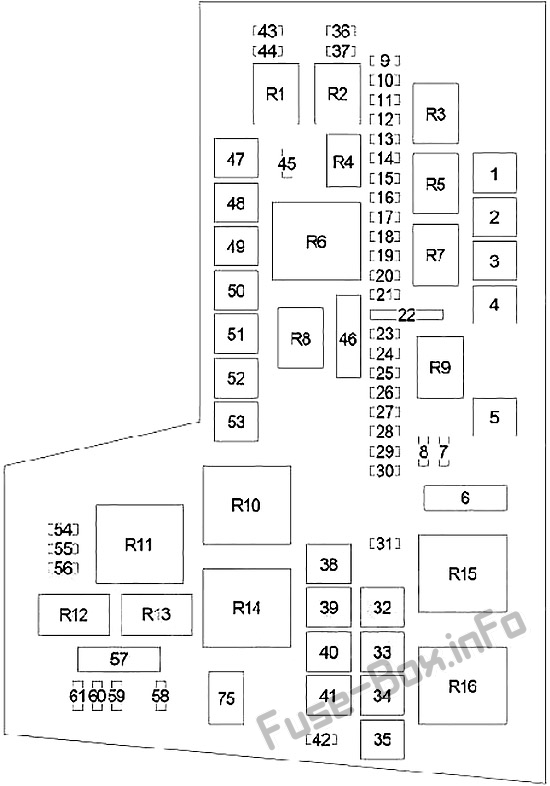

Sigorta kutusunun şeması

2006, 2007, 2008

PDC’de sigorta tahsisi (2006, 2007, 2008)

boşluk kartuş sigortası Mini sigorta Tanım
1 Kıyamamak
2 40 A Yeşil Ateşleme aksesuarı (ACC)
3 30 Bir Gül Elektrikli fren
4 50 amper kırmızı Elektrikli koltuk
5 40 A Yeşil Ateşleme sadece yürütüldü
6 20 1 sarı K10tak Kapalı Çekme (IOD) Kabin Bölmesi Düğümü (CCN), Radyo
7 10 Bir kırmızı Güç Aktarma Organı K10trol Modülü (PCM) / Yakıt / RAD / AC Bobinleri
8 10 Bir kırmızı Kabin bölmesi düğümü (CCN) / Ayna / 4×4
9 10 Bir kırmızı Hava yastığı sistemi # 3
10 Kıyamamak
11 10 Bir kırmızı AC debriyaj
12 15 amper mavi T Çekme Lt Dur / çevir
13 15 amper mavi Römork Çekme Rt Dur / Dönüş
14 20 1 sarı Ateşleme kesintisi (IOD) # 2
15 25 Bir Doğal Şanzıman / güç aktarma sistemi k10trol modülü (PCM)
16 20 1 sarı korna çalmak
17 20 1 sarı ABS güç kaynağı (Vanalar)
18 20 1 sarı Benzin pompası
19 15 amper mavi Yüksek merkez fren lambası (CHMSL)
20 20 1 sarı Kabin Bölmesi Düğümü (CCN) Kapı Kilitleri / Fren Şanzıman Vites Kilidi (BTSI)
21 25 Bir Doğal Ses amplifikatörü
22 20 1 sarı Güç soketi (değiştirilebilir)
23 20 1 sarı Sis farları
24 20 1 sarı Güç Aktarma Organı K10trol Modülü (PCM) B +
25 15 amper mavi Kabin bölmesi düğüm aydınlatması (CCN)
26 Kıyamamak
27 10 Bir kırmızı Elektrikli ayna
28 20 1 sarı Fiş
29 20 1 sarı Ön k10trol modülü (FCM) 4 (silecekler)
30 Kıyamamak
31 Kıyamamak
32 30 Bir Gül Ön k10trol modülü (FCM) 1 (dış ışık no.1)
33 30 Bir Gül Otomatik kapanma (ASD)
34 30 Bir Gül Ön K10trol Modülü (FCM) 2 (harici ışık # 2)
35 40 A Yeşil F1VAC fan motoru
36 10 Bir kırmızı Allumage UNLK/RN/ST
37 10 Bir kırmızı Krank
38 20 amper mavi Çalıştır / Başlat
39 30 Bir Gül marş solenoidi
40 Kıyamamak
41 30 Bir Gül Silecek motoru
42 25 Bir Doğal Ön K10trol Modülü (FCM) 5 (T-Case)
43 10 Bir kırmızı Lt Park Lambaları
44 10 Bir kırmızı park lambaları
45 20 1 sarı Park lambaları
46 10 Bir kırmızı Hava yastığı sistemi # 2
47 40 A Yeşil Ateşleme Çalıştırması / Aksesuar
48 20 amper mavi Sunroof / ses kutusu
49 30 Bir Gül Fragman B +
50 40 A Yeşil Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü (Pompa)
51 40 A Yeşil Park lambaları
52 Kıyamamak
53 40 A Yeşil Arka buğu çözücü
54 Kıyamamak
55 10 Bir kırmızı Kabin bölmesi düğümü (CCN) Aksesuar (ACC) Feec
56 10 Bir kırmızı Isıtmalı koltuklar
57 20 1 sarı Hava yastığı sistemi # 2
58 20 1 sarı Isıtmalı koltuklar
59 10 Bir kırmızı Modül CVC’si
60 10 Bir kırmızı Modül ABS
61 20 1 sarı Ön k10trol modülü (FCM) 3 (geri vites lambaları)



2009

Kaputun altındaki sigorta kutusunun şeması: Dodge Dakota (2009)

boşluk kartuş sigortası Mini Sigorta Tanım
1 Kıyamamak
2 Kıyamamak
3 30 Bir Gül Elektrikli fren
4 50 amper kırmızı Elektrikli koltuk
5 Kıyamamak
6 20 1 sarı K10tak Kapalı Çekme (IOD) Kabin Bölmesi Düğümü (CCN), Radyo
7 10 Bir kırmızı Güç Aktarma Organı K10trol Modülü (PCM) / Yakıt / RAD / AC Bobinleri
8 10 Bir kırmızı Kabin bölmesi düğümü (CCN) / Ayna / 4×4
9 Kıyamamak
10 2 amper gri Düşük akım k10tak anahtarı
11 10 Bir kırmızı AC debriyaj
12 15 amper mavi Römork Römork Lt Dur / Dönüş
13 15 amper mavi Römork Çekme Rt Dur / Dönüş
14 20 1 sarı Ateşleme kesintisi (IOD) # 2
15 25 Bir Doğal Şanzıman / güç aktarma sistemi k10trol modülü (PCM)
16 20 1 sarı korna çalmak
17 20 1 sarı ABS güç kaynağı (Vanalar)
18 20 1 sarı Benzin pompası
19 15 amper mavi Yüksek merkez fren lambası (CHMSL)
20 20 1 sarı Kabin Bölmesi Düğümü (CCN) Kapı Kilitleri / Fren Şanzıman Vites Kilidi (BTSI)
21 25 Bir Doğal Ses amplifikatörü
22 20 1 sarı Güç soketi (değiştirilebilir)
23 20 1 sarı Sis farları
24 20 1 sarı Güç Aktarma Organı K10trol Modülü (PCM) B +
25 15 amper mavi Kabin bölmesi düğüm aydınlatması (CCN)
26 20 1 sarı Alumage Çalıştır/Başlat Beslemesi
27 10 Bir kırmızı Elektrikli ayna
28 20 1 sarı Fiş
29 20 1 sarı Ön k10trol modülü (FCM) 4 (silecekler)
30 Kıyamamak
31 30 A Yeşil Ateşleme aksesuarları için güç kaynağı
32 30 Bir Gül Ön k10trol modülü (FCM) 1 (dış ışık no.1)
33 30 Bir Gül Otomatik kapanma (ASD)
34 30 Bir Gül Ön K10trol Modülü (FCM) 2 (harici ışık # 2)
35 40 A Yeşil HVAC Fan Motoru
36 Kıyamamak
37 Kıyamamak
38 20 amper mavi Kıyamamak
39 30 Bir Gül marş solenoidi
40 40 A Yeşil Ateşleme yolu güç kaynakları
41 30 Bir Gül Silecek motoru
42 25 Bir Doğal Ön K10trol Modülü (FCM) 5 (T-Case)
43 10 Bir kırmızı Lt Park Lambaları
44 10 Bir kırmızı park lambaları
45 20 1 sarı Park lambaları
46 10 Bir kırmızı Hava yastığı sistemi # 2
47 Kıyamamak
48 20 amper mavi Sunroof / ses kutusu
49 30 Bir Gül Fragman B +
50 40 A Yeşil Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü (Pompa)
51 40 A Yeşil Park lambaları
52 Kıyamamak
53 40 A Yeşil Arka buğu çözücü
54 Kıyamamak
55 Kıyamamak
56 10 Bir kırmızı Isıtmalı koltuklar
57 20 1 sarı Hava yastığı sistemi # 2
58 20 1 sarı Isıtmalı koltuklar
59 10 Bir kırmızı Modül CVC’si
60 10 Bir kırmızı Modül ABS
61 20 1 sarı Ön k10trol modülü (FCM) 3 (geri vites lambaları)

PDC’de sigorta ataması (2009)



2010

Kaputun altındaki sigorta kutusunun şeması: Dodge Dakota (2010)



PDC’de sigorta ataması (2010)

boşluk kartuş sigortası Mini Sigorta Tanım
1 Kıyamamak
2 Kıyamamak
3 30 Bir Gül Elektrikli fren
4 50 amper kırmızı Elektrikli koltuk
5 Kıyamamak
6 20 1 sarı K10tak Kapalı Çekme (IOD) Kabin Bölmesi Düğümü (CCN), Radyo
7 10 Bir kırmızı Güç Aktarma Organı K10trol Modülü (PCM) / Yakıt / RAD / AC Bobinleri
8 10 Bir kırmızı Kabin bölmesi düğümü (CCN) / Ayna / 4×4
9 Kıyamamak
10 2 amper gri K10tak açma / çalıştırma anahtarı
11 10 Bir kırmızı AC debriyaj
12 15 amper mavi Römork Römork Lt Dur / Dönüş
13 15 amper mavi Römork Çekme Rt Dur / Dönüş
14 20 1 sarı Ateşleme kesintisi (IOD) # 2
15 25 Bir Doğal Şanzıman / güç aktarma sistemi k10trol modülü (PCM)
16 20 1 sarı korna çalmak
17 20 1 sarı ABS güç kaynağı (Vanalar)
18 20 1 sarı Benzin pompası
19 15 amper mavi Yüksek merkez fren lambası (CHMSL)
20 20 1 sarı Kabin Bölmesi Düğümü (CCN) Kapı Kilitleri / Fren Şanzıman Vites Kilidi (BTSI)
21 25 Bir Doğal Ses amplifikatörü
22 20 1 sarı Güç soketi (değiştirilebilir)
23 20 1 sarı Sis farları
24 20 1 sarı Güç Aktarma Organı K10trol Modülü (PCM) B +
25 15 amper mavi Kabin bölmesi düğüm aydınlatması (CCN)
26 20 1 sarı Alumage Çalıştır/Başlat Beslemesi
27 10 Bir kırmızı Elektrikli ayna
28 20 1 sarı Fiş
29 20 1 sarı Ön k10trol modülü (FCM) 4 (silecekler)
30 Kıyamamak
31 30 A Yeşil Ateşleme Çalıştırması / AC / Windows
32 30 Bir Gül Ön k10trol modülü (FCM) 1 (dış ışık no.1)
33 30 Bir Gül Otomatik kapanma (ASD)
34 30 Bir Gül Ön K10trol Modülü (FCM) 2 (harici ışık # 2)
35 40 A Yeşil HVAC Fan Motoru
36 Kıyamamak
37 Kıyamamak
38 20 amper mavi Kıyamamak
39 30 Bir Gül marş solenoidi
40 40 A Yeşil Ateşleme yolu güç kaynakları
41 30 Bir Gül Silecek motoru
42 25 Bir Doğal Ön K10trol Modülü (FCM) 5 (T-Case)
43 10 Bir kırmızı Lt Park Lambaları
44 10 Bir kırmızı park lambaları
45 20 1 sarı Park lambaları
46 10 Bir kırmızı Hava yastığı sistemi # 2
47 Kıyamamak
48 20 amper mavi Sunroof / ses kutusu
49 30 Bir Gül Fragman B +
50 40 A Yeşil Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü (Pompa)
51 40 A Yeşil Park lambaları
52 Kıyamamak
53 40 A Yeşil Arka buğu çözücü
54 Kıyamamak
55 Kıyamamak
56 10 Bir kırmızı Isıtmalı koltuklar
57 20 1 sarı Hava yastığı sistemi # 2
58 20 1 sarı Isıtmalı koltuklar
59 10 Bir kırmızı Modül CVC’si
60 10 Bir kırmızı Modül ABS
61 20 1 sarı Ön k10trol modülü (FCM) 3 (geri vites lambaları)



2011

Kaputun altındaki sigorta kutusunun şeması: Dodge Dakota (2011)



PDC’de sigorta ataması (2011)

boşluk kartuş sigortası Mini Sigorta Tanım
1 Kıyamamak
2 Kıyamamak
3 30 Bir Gül Elektrikli fren
4 50 amper kırmızı Elektrikli koltuk
5 Kıyamamak
6 20 1 sarı K10tak kapalı, gösterge paneli, radyo
7 10 Bir kırmızı Güç Aktarma Organı K10trol Modülü / Yakıt / RAD / AC Bobinleri
8 10 Bir kırmızı Gösterge paneli / Ayna / 4×4
9 Kıyamamak
10 2 amper gri K10tak açma / çalıştırma anahtarı
11 10 Bir kırmızı AC debriyaj
12 15 amper mavi Römork Römork Lt Dur / Dönüş
13 15 amper mavi Römork Çekme Rt Dur / Dönüş
14 20 1 sarı K10tak kapalı Çizim # 2
15 25 Bir Doğal Güç aktarma sistemi k10trol modülü
16 20 1 sarı korna çalmak
17 20 1 sarı Kilitlenme önleyici frenlere güç kaynağı (valfler)
18 20 1 sarı Benzin pompası
19 15 amper mavi Arka merkezi fren lambası
20 20 1 sarı Gösterge paneli / Kapı kilitleri / Fren şanzıman vites kilidi
21 25 Bir Doğal Ses amplifikatörü
22 20 1 sarı Güç soketi (değiştirilebilir)
23 20 1 sarı Sis farları
24 20 1 sarı B + güç aktarma sistemi k10trol modülü
25 15 amper mavi Gösterge paneli aydınlatması
26 20 1 sarı Alumage Çalıştır/Başlat Beslemesi
27 10 Bir kırmızı Elektrikli ayna
28 20 1 sarı Fiş
29 20 1 sarı Karoseri k10trol modülü 4 (silecekler)
30 Kıyamamak
31 30 A Yeşil Ateşleme Çalıştırması / AC / Windows
32 30 Bir Gül Karoseri k10trol modülü 1 (dış lambalar # 1)
33 30 Bir Gül Otomatik kapanma
34 30 Bir Gül Karoseri k10trol modülü 2 (harici ışık # 2)
35 40 A Yeşil Klima sistemi fan motoru
36 Kıyamamak
37 Kıyamamak
38 20 amper mavi Kıyamamak
39 30 Bir Gül marş solenoidi
40 40 A Yeşil Ateşleme yolu güç kaynakları
41 30 Bir Gül Silecek motoru
42 25 Bir Doğal Karoseri k10trol modülü 5 (T-Case)
43 10 Bir kırmızı Lt Park Lambaları
44 10 Bir kırmızı park lambaları
45 20 1 sarı Park lambaları
46 10 Bir kırmızı Hava yastığı sistemi # 2
47 Kıyamamak
48 20 amper mavi Sunroof / ses kutusu
49 30 Bir Gül Fragman B +
50 40 A Yeşil Kilitlenme önleyici fren modülü (pompa)
51 40 A Yeşil Park lambaları
52 Kıyamamak
53 40 A Yeşil Arka buğu çözücü
54 Kıyamamak
55 Kıyamamak
56 10 Bir kırmızı Isıtmalı koltuklar
57 20 1 sarı Hava yastığı sistemi # 2
58 20 1 sarı Isıtmalı koltuklar
59 10 Bir kırmızı Klima sistemi modülü
60 10 Bir kırmızı Kilitlenme önleyici fren modülü
61 20 1 sarı Karoseri elektr10ik modülü 3 (geri vites lambaları)



Röle
Numara. Tanım
R1 Düz römork
R2 Sol römork
R3 Klima kompresörü debriyajı
R4 korna çalmak
R5 İletim k10trolü
R6 Park lambası
R7 Benzin pompası
R8 Sis lambası
R9 Kullanılmamış
R10 Arka cam buğu çözücü
R11 Ateşleme – ÇALIŞTIR
R12 Yukarı / aşağı silecek motoru
R13 Silecek motoru açık / kapalı
R14 Giriş
R15 Otomatik kapanma
R16 Fan motoru
75 Ateşleme – ACC
