Sigorta Düzenlemesi Dodge Dakota 2001-2004
İç sigorta kutusu

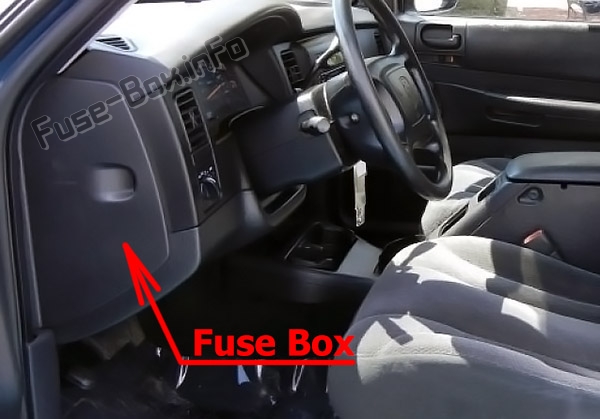

Sigorta kutusu konumu
Sigorta paneli, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

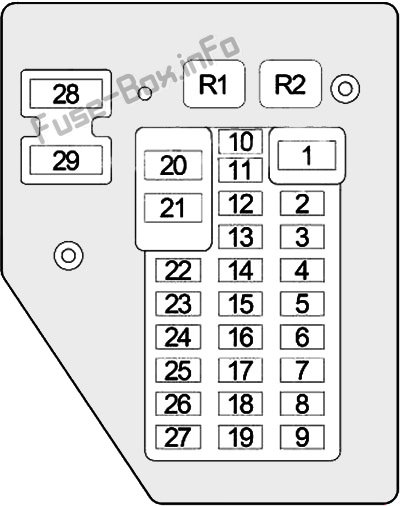

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15 | Sentry Key immobilizer modülü, gösterge paneli, tavan lambası, torpido gözü ışığı ve anahtarı, sürücü kapısı modülü, veri bağlantısı k10ektörü, baş üstü k10sol, şarj lambası, radyo (2000-2001), orta k10sol lambası (2000-2001) |
| 2 | 20 | Korna rölesi |
| 3 | 20 | 2002-2004 : Radyo |
| 4 | 20 | Park lambası rölesi (ön park lambası/dönüş sinyalleri, ön yan işaret lambası, ehliyet lambası, kuyruk/fren/dönüş sinyal lambası, merkezi zamanlayıcı modülü, motor bölmesi sigortası: “T”) |
| 5 | 20 | Ön silecek rölesi, merkezi zamanlayıcı modülü, çok işlevli anahtar, silecek motoru |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 10 | Gösterge paneli, güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü |
| 9 | 5 | Gösterge paneli, A/C ısıtıcı k10trolü, radyo, transfer kutusu seçici, baş üstü k10sol, vites camı lambası, çakmak |
| 10 | 10 | Güç Aktarma Organı K10trol Modülü, Yakıt Pompası Rölesi, Radyatör Fanı Rölesi, Sentry Key İmmobilizer Modülü |
| 11 | 10 | Klima Kompresör Debriyaj Rölesi, Otomatik Gündüz / Gece Aynası, Tepe K10solu, Merkez Zamanlayıcı Modülü, Transfer Kutusu Seçici, EVAP Görev Döngüsü / Tahliye Solenoidi (2000-2001) |
| 12 | 10 | Marş rölesi, güç aktarma sistemi k10trol modülü |
| 13 | 15 veya 20 | Amplifikatör (2000-2001 – 15A; 2002-2004 – 20A) |
| 14 | 10 | Gösterge paneli |
| 15 | 10 | Elektrikli ayna |
| 16 | – | Kullanılmamış |
| 17 | 15 | Çakmak / Elektrik prizi |
| 18 | 10 | Radyo |
| 19 | 10 | Kombine yanıp sönme |
| 20 | 10 | Hava yastığı k10trol modülü, yolcu hava yastığı açma/kapama düğmesi |
| 21 | 10 | Hava yastığı k10trol modülü |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 15 | Arka cam buğu çözücü rölesi |
| 25 | 10 | Isıtma ve klima k10trolü |
| 26 | 15 | Yedek ışık, şanzıman / TRS solenoid grubu (4.7L + otomatik şanzıman), geri vites lambası anahtarı (manuel şanzıman), elektrikli yolcu kapısı kilitleme anahtarı, otomatik gündüz / gece aynası, çekme bağlantısı |
| 27 | 10 | karın kasları |
| 28 | 25 | Sürücü kapısı modülü (elektrikli cam) |
| 29 | – | Kullanılmamış |
| R1 | korna çalmak | |
| R2 | Park lambası |
Motor bölmesi sigorta kutusu

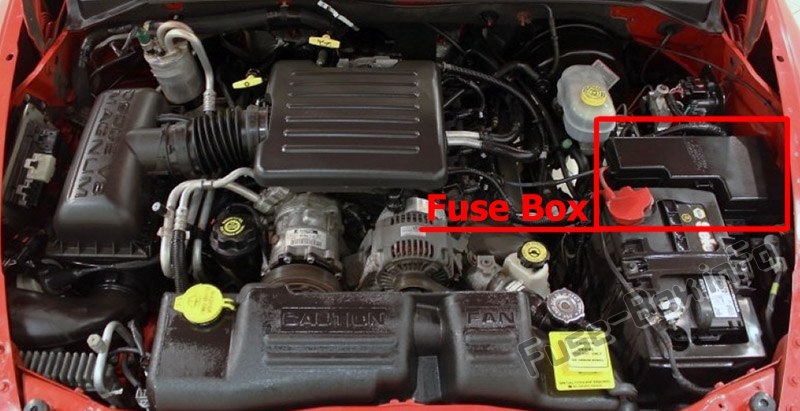

Sigorta kutusu konumu

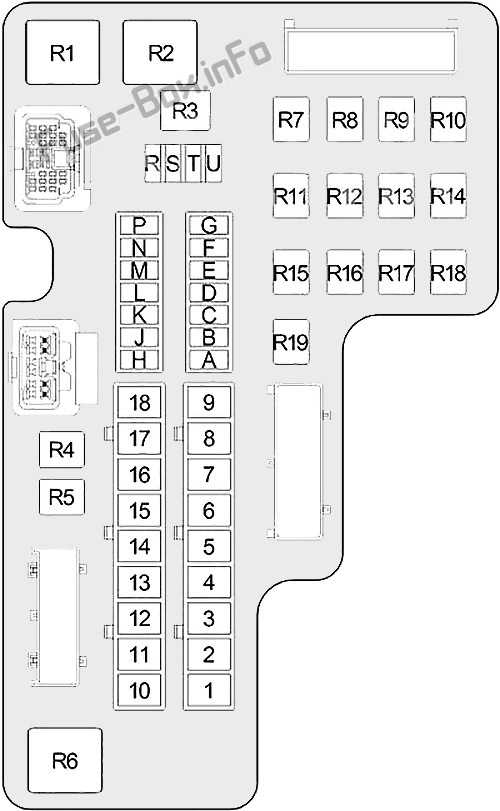

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20 veya 30 | Kombinasy10 göstergesi (2000-2001 – 30A; 2002-2004 – 20A) |
| 2 | 20 | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü |
| 3 | 20 | Merkezi zamanlayıcı modülü |
| 4 | 40 | Arka cam buğu çözücü rölesi, yolcu bölmesi sigortaları: “15” |
| 5 | 20 | Stop lambası anahtarı |
| 6 | 30 | Elektrikli fren (Triler çekme) |
| 7 | 40 | Fusibles habitat : “1”, “2”, “3”, “4”, “13”) |
| 8 | 40 | karın kasları |
| 9 | 50 | K10tak anahtarı (Yolcu kabini sigortaları: “21”, “24”, “25”, “26”, “27”) |
| 10 | 40 | K10tak anahtarı (Yolcu kabini sigortaları: “17”, “18”, “19”) |
| 11 | 30 | Otomatik kapanma rölesi (güç aktarma sistemi k10trol modülü, k10dansatör, ateşleme bobini, yakıt enjektörü) |
| 12 | 20 | Merkezi zamanlayıcı modülü |
| 13 | 40 | K10tak anahtarı (fan motoru) |
| 14 | 50 | Elektrikli koltuk anahtarı |
| 15 | 40 veya 50 | Radyatör fanı rölesi |
| 16 | 50 | Marş rölesi |
| 17 | 50 | K10tak anahtarı (Yolcu kabini sigortaları: “5”, “28”) |
| 18 | – | Kullanılmamış |
| A | 20 | Transfer kutusu k10trol modülü |
| B | 10 | A/C Kompresör Debriyaj Rölesi |
| C | 20 | Çekme k10ektörü |
| NS | 20 | Merkezi priz |
| VE | 20 | K10tak anahtarı (Yolcu kabini sigortaları: “8”, “10”, “11”, “12”, “14”, “20”) |
| F | 20 | Şanzıman k10trol rölesi (iletim menzili sensörü (3,7 L), şanzıman solenoidi / basınç anahtarı grubu (3,7 L), şanzıman solenoidi / TRS grubu (4,7 L), şanzıman k10trol modülü güç aktarma sistemi) |
| G | – | Kullanılmamış |
| H | 20 | Sis farı rölesi (sis lambası, far anahtarı, merkezi zamanlayıcı modülü) |
| J | – | Kullanılmamış |
| K | – | Kullanılmamış |
| NS | – | Kullanılmamış |
| m | – | Kullanılmamış |
| n | – | Kullanılmamış |
| P | – | Kullanılmamış |
| r | – | Kullanılmamış |
| S | – | Kullanılmamış |
| T | 10 | Çekme k10ektörü |
| sen | 20 | Oksijen sensörü |
| R1 | Radyatör fanı | |
| R2 | Otomatik kapanma | |
| R3 | Kullanılmamış | |
| R4 | Kullanılmamış | |
| R5 | Kullanılmamış | |
| R6 | EBL | |
| R7 | Benzin pompası | |
| R8 | Kullanılmamış | |
| R9 | Klima kompresörü debriyajı | |
| R10 | Sis lambası | |
| R11 | Kullanılmamış | |
| R12 | Oksijen sensörü | |
| R13 | Kullanılmamış | |
| R14 | İletim k10trolü | |
| R15 | Kullanılmamış | |
| R16 | Kullanılmamış | |
| R17 | Giriş | |
| R18 | silecek | |
| R19 | Kullanılmamış |
