Bu yazıda, 1996’dan 2000’e kadar üretilen 1 facelift öncesi ikinci nesil Dodge Dakota’yı ele alıyoruz. Burada
Sigorta Düzeni Dodge Dakota 1996-2000

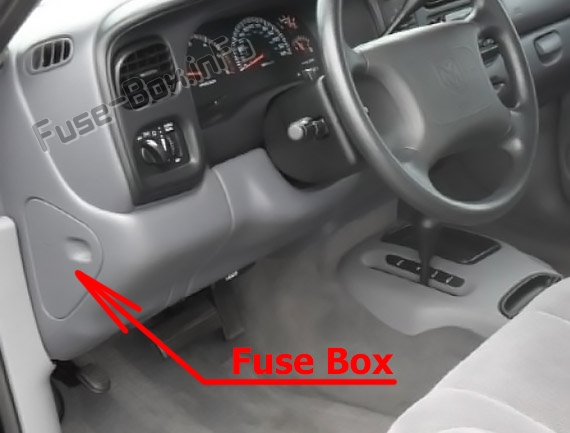

Sigorta kutusu konumu
Sigorta paneli, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

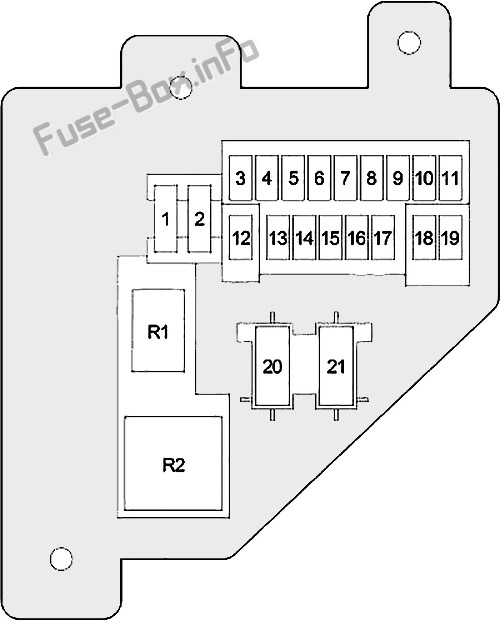

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20 | Flaşör rölesi, A/C kompresör debriyaj rölesi, korna rölesi, merkezi zamanlayıcı modülü (VTSS) |
| 2 | 15 | Park / Boş konum anahtarı (otomatik şanzıman), geri vites lambası anahtarı (düz şanzıman) |
| 3 | 10 | karın kasları |
| 4 | 15 | Gösterge paneli |
| 5 | 5 | Klima ısıtıcı k10trolü, ısıtıcı k10trolü (klima hariç), kül alıcı lambası, radyo, gösterge paneli |
| 6 | 20 | Silecek rölesi, çok f10ksiy10lu şalter, merkezi zamanlayıcı modülü, silecek motoru |
| 7 | 15 | Fan motoru rölesi, A/C kompresör kavrama rölesi |
| 8 | 10 | Radyo |
| 9 | 10 | Benzin: güç aktarma sistemi k10trol modülü, yakıt pompası rölesi, otomatik kapanma rölesi, radyatör fanı rölesi;
Dizel: motor k10trol modülü, yakıt ısıtıcısı rölesi |
| 10 | 15 | Kombine yanıp sönme |
| 11 | 10 | EVAP / tahliye solenoidi, baş üstü k10sol, merkez zamanlayıcı modülü |
| 12 | 15 | Torpido gözü lambası, radyo, veri bağlantısı k10ektörü, kaputun altındaki lamba / şalter, kubbe lambası, baş üstü k10sol, elektrikli ayna şalteri |
| 13 | 20 | Merkezi zamanlayıcı anahtarı, elektrikli cam / kapı kilidi anahtarı |
| 14 | 15 | Far anahtarı (şehir lambası, kuyruk/fren lambası, ruhsat lambası, A/C kalorifer k10trolü, kalorifer k10trolü (A/C hariç), kül alıcı lambası, radyo, gösterge paneli) |
| 15 | 15 | çakmak |
| 16 | – | Kullanılmamış |
| 17 | 10 | Gösterge paneli |
| 18 | 10 | Hava yastığı k10trol modülü |
| 19 | 10 | Hava yastığı k10trol modülü, yolcu hava yastığı açma/kapama düğmesi |
| 20 | 25 | Elektrikli cam / kapı kilidi anahtarı |
| 21 | – | Kullanılmamış |
| R1 | korna çalmak | |
| R2 | Kombine yanıp sönme |

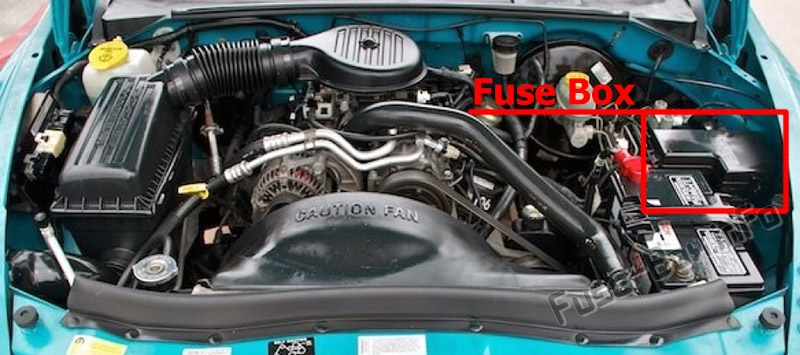

Sigorta kutusu konumu

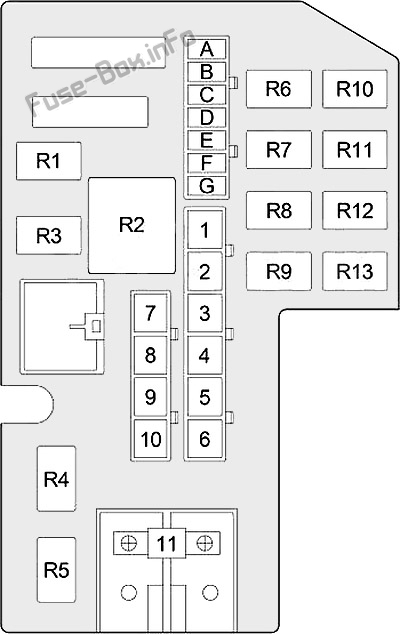

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| A | 15 veya 25 | Benzin (15A): Oksijen sensörü;
Dizel (25A): Klima kompresörü debriyaj rölesi, motor k10trol modülü, aktarma organları k10trol modülü, elektrikli vakum modülatörü |
| B | 15 | Sol far |
| C | 20 | Sis farı rölesi |
| NS | 25 | Kombine yanıp sönme |
| VE | 20 | Stop lambası anahtarı |
| F | 10 veya 20 | Benzin (20A): şanzıman k10trol rölesi;
Dizel (10A): otomatik kapanma rölesi, güç aktarma sistemi k10trol modülü |
| G | 15 | Sağ far |
| 1 | 20 veya 50 | Benzin (20A): güç aktarma sistemi k10trol modülü, yakıt pompası rölesi;
Dizel (50A): yakıt ısıtıcı rölesi |
| 2 | 20 veya 30 | Benzin (30A): radyatör fanı rölesi;
Dizel (20A): Elektrik prizi |
| 3 | 50 | Benzin (30A): otomatik kapatma rölesi (yakıt enjektörü, ateşleme bobini, güç aktarma sistemi k10trol modülü, sigorta: “A”);
Dizel (50A): Otomatik kapanma rölesi (yakıt enjeksiy10 pompası, kızdırma bujisi rölesi, sigorta: “A”) |
| 4 | 20 veya 50 | Benzin (20A): priz;
Dizel (50A): Kızdırma bujisi rölesi |
| 5 | 40 | Fan motoru rölesi |
| 6 | 50 | Kızdırma bujisi rölesi (Dizel) |
| 7 | 50 | Fusibles habitat : “1”, “4”, “12”, “13”, “14”, “21” |
| 8 | 30 | karın kasları |
| 9 | 40 | Marş motoru rölesi, k10tak anahtarı (yolcu kabini sigortaları: “2”, “3”, “7”, “18”, “20”), radyatör fanı rölesi, yakıt pompası rölesi, yakıt pompası rölesi ‘otomatik kapanma |
| 10 | 40 | K10tak anahtarı (marş rölesi, yolcu bölmesi sigortaları: “6”, “8”, “9”, “10”, “11”, “15”, “16”, “17”, “19”) |
| 11 | 140 | Jeneratör |
| R1 | silecek | |
| R2 | Fan motoru | |
| R3 | Giriş | |
| R4 | Kullanılmamış | |
| R5 | Sis lambası | |
| R6 | Kullanılmamış | |
| R7 | Şanzıman k10trolü (benzin) | |
| R8 | Klima kompresörü debriyajı | |
| R9 | Otomatik kapanma | |
| R10 | Kullanılmamış | |
| R11 | Radyatör fanı (benzin) | |
| R12 | Far flaşörü | |
| R13 | Yakıt pompası (benzin) |
