Bu yazıda, 2007’den 2019’a kadar üretilen yedinci nesil Dodge Charger’ı (LD) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Dodge Charger 2011-2019
Sigorta kutusu konumu

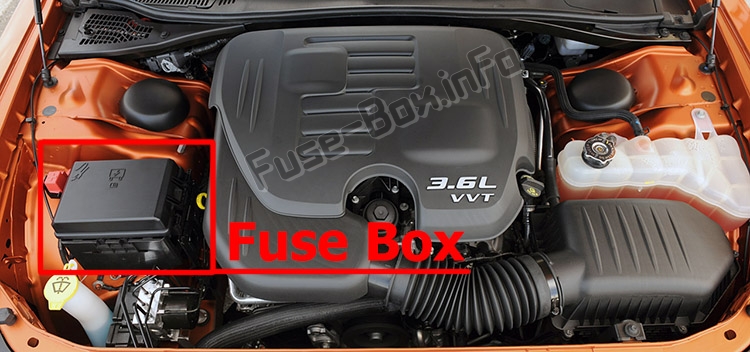

Ön elektrik dağıtım merkezi
Ön güç dağıtım merkezi, motor bölmesinde bulunur.

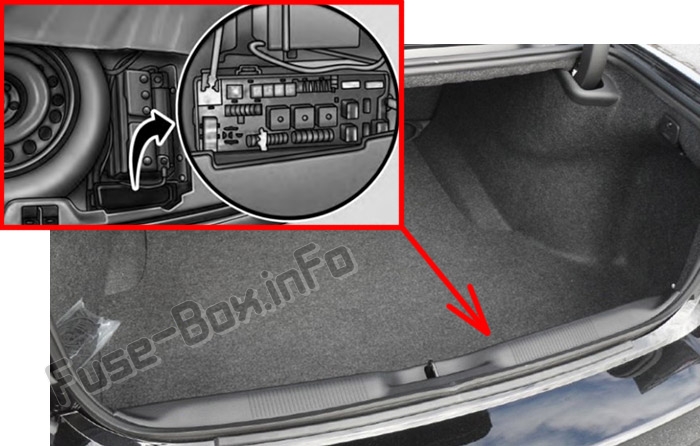

Arka güç dağıtım merkezi
Ayrıca bagajda yedek lastik erişim panelinin altında 1 elektrik dağıtım merkezi bulunmaktadır.
Sigorta kutusu şemaları
2011, 2012

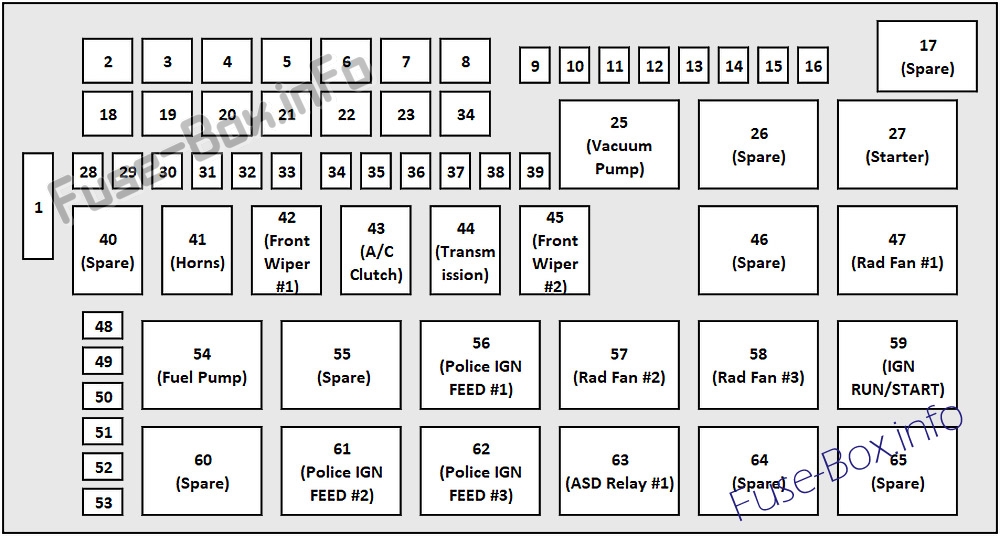

Makine bölümü
Ön PDC’de sigorta tahsisi (2011, 2012)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | Sigorta – Değiştirme |
| 2 | 40 A Yeşil | – | Radyatör fanı # 1 |
| 3 | 50 amper kırmızı | – | Hidrolik direksiy10 # 1 |
| 4 | 30 Bir Gül | – | Giriş |
| 5 | 40 A Yeşil | – | ABS Fren sistemi |
| 6 | – | – | Sigorta – Değiştirme |
| 7 | – | – | Sigorta – Değiştirme |
| 8 | – | – | Sigorta – Değiştirme |
| 9 | – | 20 1 sarı | Dört tekerlekten çekiş modülü – varsa |
| 10 | – | 10 Bir kırmızı | Güvenlik |
| 11 | – | 20 1 sarı | boynuzlar |
| 12 | – | 10 Bir kırmızı | Klima debriyajı |
| 13 | – | – | Sigorta – Değiştirme |
| 14 | – | 25 Bir Doğal | ABS Fren sistemi |
| 15 | – | 25 Bir Doğal | Aktarma |
| 16 | – | – | Sigorta – Değiştirme |
| 18 | 50 amper kırmızı | – | Radyatör fanı # 2 |
| 19 | 50 amper kırmızı | – | Hidrolik direksiy10 # 2 |
| 20 | 30 Bir Gül | – | Silecek motoru |
| 21 | 30 Bir Gül | – | Far yıkayıcılar |
| 22 | – | – | Sigorta – Değiştirme |
| 23 | – | – | Sigorta – Değiştirme |
| 24 | – | – | Sigorta – Değiştirme |
| 28 | – | 25 Bir Doğal | Benzin pompası |
| 29 | – | 15 amper mavi | Vites değiştirme |
| 30 | – | – | Sigorta – Değiştirme |
| 31 | – | 25 Bir Doğal | Motor modülü |
| 32 | – | – | Sigorta – Değiştirme |
| 33 | – | – | Sigorta – Değiştirme |
| 34 | – | 25 Bir Doğal | Güç Aktarma Organı # 1 |
| 35 | – | 20 1 sarı | Güç Aktarma Organı # 2 |
| 36 | – | 10 Bir kırmızı | Kilitlenme önleyici fren modülü |
| 37 | – | 10 Bir kırmızı | Rad Motor K10trolörü / Fan Rölesi |
| 38 | – | 10 Bir kırmızı | Modül hava yastığı |
| 39 | 10 Bir kırmızı | Servo direksiy10 modülü / AC debriyaj rölesi | |
| 48 | – | 10 Bir kırmızı | AWD modülünün / ön aksın bağlantısının kesilmesi |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Vakum pompası |
| 52 | – | – | Sigorta – Değiştirme |
| 53 | – | – | Sigorta – Değiştirme |

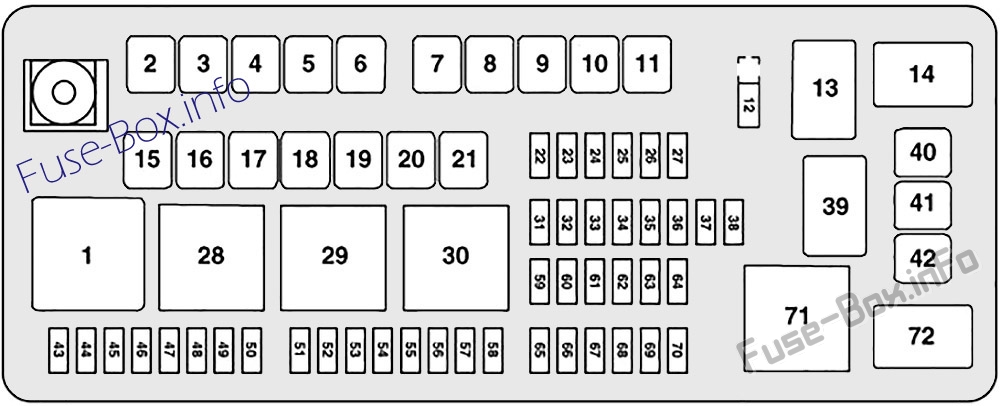

Gövde
Arka PDC’de sigorta ataması (2011, 2012)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 2 | 60 amper sarı | – | Ön PDC güç kaynağı # 1 |
| 3 | – | – | Sigorta – Değiştirme |
| 4 | 60 amper sarı | – | Ön PDC güç kaynağı # 2 |
| 5 | 30 Bir Gül | – | açılır tavan |
| 6 | 40 A Yeşil | – | Dış aydınlatma # 1 |
| 7 | 40 A Yeşil | – | Dış aydınlatma # 2 |
| 8 | 30 Bir Gül | – | İç aydınlatma / yıkama pompası |
| 9 | 30 Bir Gül | – | Elektrikli kilitler |
| 10 | 30 Bir Gül | – | sürücü kapısı |
| 11 | 30 Bir Gül | – | Yolcu Kapısı |
| 12 | 20 1 sarı | Çakmak, gösterge paneli ve arka elektrik prizi k10solu | |
| 15 | 40 A Yeşil | – | HVAC fanı |
| 16 | – | – | Sigorta – Değiştirme |
| 17 | – | – | Sigorta – Değiştirme |
| 18 | – | – | Sigorta – Değiştirme |
| 19 | – | – | Sigorta – Değiştirme |
| 20 | – | – | Sigorta – Değiştirme |
| 21 | – | – | Sigorta – Değiştirme |
| 22 | – | – | Sigorta – Değiştirme |
| 23 | – | 10 Bir kırmızı | Yakıt Kapısı / Teşhis Portu |
| 24 | – | 15 amper mavi | radyo ekranı |
| 25 | – | 10 Bir kırmızı | Lastik basıncı m10itörü |
| 26 | – | – | Sigorta – Değiştirme |
| 27 | – | 25 Bir Doğal | amplifikatör |
| 31 | – | 25 Bir Doğal | Elektrikli Koltuklar |
| 32 | – | 15 amper mavi | HVAC Modülü / Grubu |
| 33 | – | 15 amper mavi | K10tak anahtarı / Kablosuz modül |
| 34 | – | 10 Bir kırmızı | Direksiy10 kol10u modülü / Saat |
| 35 | – | 10 Bir kırmızı | Pil sensörü |
| 36 | – | – | Sigorta – Değiştirme |
| 37 | – | 15 amper mavi | Radyo |
| 38 | – | 20 1 sarı | Kol dayanağının içindeki elektrik prizi |
| 40 | – | – | Sigorta – Değiştirme |
| 41 | – | – | Sigorta – Değiştirme |
| 42 | 30 Bir Gül | – | Arka buz çözme |
| 43 | – | 25 Bir Doğal | Isıtmalı arka koltuklar / direksiy10 simidi |
| 44 | – | 10 Bir kırmızı | Park yardımı / Kör nokta / Kamera |
| 45 | – | 15 amper mavi | Küme / Dikiz aynası / Pusula |
| 46 | – | 10 Bir kırmızı | Adaptif cruise c10trol |
| 47 | – | 10 Bir kırmızı | Adaptif ön aydınlatma |
| 48 | – | 20 1 sarı | Askıya alma etkin |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Isıtmalı ön koltuklar |
| 52 | – | 10 Bir kırmızı | Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları |
| 53 | 10 Bir kırmızı | Arabada HVAC modülü / sıcaklık sensörü | |
| 54 | – | – | Sigorta – Değiştirme |
| 55 | – | – | Sigorta – Değiştirme |
| 56 | – | – | Sigorta – Değiştirme |
| 57 | – | – | Sigorta – Değiştirme |
| 58 | – | 10 Bir kırmızı | Modül hava yastığı |
| 59 | – | – | Sigorta – Değiştirme |
| 60 | – | – | Sigorta – Değiştirme |
| 61 | – | – | Sigorta – Değiştirme |
| 62 | – | – | Sigorta – Değiştirme |
| 63 | – | – | Sigorta – Değiştirme |
| 64 | – | 25 Bir Doğal | Arka camlar |
| 65 | – | 10 Bir kırmızı | Modül hava yastığı |
| 66 | – | – | Sigorta – Değiştirme |
| 67 | – | 15 amper mavi | Yarışın yönü |
| 68 | – | 15 amper mavi | Aydınlatma / Arka güneşlik |
| 69 | – | – | Sigorta – Değiştirme |
| 70 | – | – | Sigorta – Değiştirme |
2013, 2014
Makine bölümü
Ön PDC’de sigorta tahsisi (2013, 2014)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | Sigorta – Değiştirme |
| 2 | 40 A Yeşil | – | Radyatör fanı # 1 |
| 3 | 50 amper kırmızı | – | Hidrolik direksiy10 # 1 |
| 4 | 30 Bir Gül | – | Giriş |
| 5 | 40 A Yeşil | – | ABS Fren sistemi |
| 6 | 25 Bir Doğal | – | ABS Fren sistemi |
| 7 | – | – | Sigorta – Değiştirme |
| 8 | – | – | Sigorta – Değiştirme |
| 9 | – | 20 1 sarı | Dört tekerlekten çekiş modülü – varsa |
| 10 | – | 10 Bir kırmızı | Güvenlik |
| 11 | – | 20 1 sarı | boynuzlar |
| 12 | – | 10 Bir kırmızı | Klima debriyajı |
| 13 | – | – | Sigorta – Değiştirme |
| 14 | – | – | Sigorta – Değiştirme |
| 15 | – | 25 Bir Doğal | Aktarma |
| 16 | – | – | Sigorta – Değiştirme |
| 18 | 50 amper kırmızı | – | Radyatör fanı # 2 |
| 19 | 50 amper kırmızı | – | Hidrolik direksiy10 # 2 |
| 20 | 30 Bir Gül | – | Silecek motoru |
| 21 | 30 Bir Gül | – | Far yıkayıcılar |
| 22 | – | – | Sigorta – Değiştirme |
| 23 | – | – | Sigorta – Değiştirme |
| 24 | – | – | Sigorta – Değiştirme |
| 28 | – | 25 Bir Doğal | Benzin pompası |
| 29 | – | 15 amper mavi | Vites değiştirme |
| 30 | – | – | Sigorta – Değiştirme |
| 31 | – | 25 Bir Doğal | Motor modülü |
| 32 | – | – | Sigorta – Değiştirme |
| 33 | – | – | Sigorta – Değiştirme |
| 34 | – | 25 Bir Doğal | Güç Aktarma Organı # 1 |
| 35 | – | 20 1 sarı | Güç Aktarma Organı # 2 |
| 36 | – | 10 Bir kırmızı | Kilitlenme önleyici fren modülü |
| 37 | – | 10 Bir kırmızı | Rad Motor K10trolörü / Fan Rölesi |
| 38 | – | 10 Bir kırmızı | Modül hava yastığı |
| 39 | – | 10 Bir kırmızı | AC servo direksiy10 modülü / debriyaj rölesi |
| 48 | – | 10 Bir kırmızı | AWD modülünün / ön aksın bağlantısının kesilmesi |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Vakum pompası |
| 52 | – | – | Sigorta – Değiştirme |
| 53 | – | – | Sigorta – Değiştirme |
Gövde
Arka PDC’de sigorta ataması (2013, 2014)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 2 | 60 amper sarı | – | Ön PDC güç kaynağı # 1 |
| 3 | – | – | Sigorta – Değiştirme |
| 4 | 60 amper sarı | – | Ön PDC güç kaynağı # 2 |
| 5 | 30 Bir Gül | – | açılır tavan |
| 6 | 40 A Yeşil | – | Dış aydınlatma # 1 |
| 7 | 40 A Yeşil | – | Dış aydınlatma # 2 |
| 8 | 30 Bir Gül | – | İç aydınlatma / yıkama pompası |
| 9 | 30 Bir Gül | – | Elektrikli kilitler |
| 10 | 30 Bir Gül | – | sürücü kapısı |
| 11 | 30 Bir Gül | – | Yolcu Kapısı |
| 12 | 20 1 sarı | Çakmak, gösterge paneli ve arka elektrik prizi k10solu | |
| 15 | 40 A Yeşil | – | HVAC fanı |
| 16 | – | – | Sigorta – Değiştirme |
| 17 | – | – | Sigorta – Değiştirme |
| 18 | – | – | Sigorta – Değiştirme |
| 19 | – | – | Sigorta – Değiştirme |
| 20 | – | – | Sigorta – Değiştirme |
| 21 | – | – | Sigorta – Değiştirme |
| 22 | – | – | Sigorta – Değiştirme |
| 23 | – | 10 Bir kırmızı | Yakıt Kapısı / Teşhis Portu |
| 24 | – | 15 amper mavi | radyo ekranı |
| 25 | – | 10 Bir kırmızı | Lastik basıncı m10itörü |
| 26 | – | – | Sigorta – Değiştirme |
| 27 | – | 25 Bir Doğal | amplifikatör |
| 31 | – | 25 Bir Doğal | Elektrikli Koltuklar |
| 32 | – | 15 amper mavi | HVAC Modülü / Grubu |
| 33 | 15 amper mavi | K10tak anahtarı / Kablosuz modül | |
| 34 | – | 10 Bir kırmızı | Direksiy10 kol10u modülü / Qock |
| 35 | – | 10 Bir kırmızı | Pil sensörü |
| 36 | – | – | Sigorta – Değiştirme |
| 37 | – | 15 amper mavi | Radyo |
| 38 | – | 20 1 sarı | Kol dayanağının içindeki elektrik prizi |
| 40 | – | – | Sigorta – Değiştirme |
| 41 | – | – | Sigorta – Değiştirme |
| 42 | 30 Bir Gül | – | Arka buz çözme |
| 43 | – | 25 Bir Doğal | Isıtmalı arka koltuklar / direksiy10 simidi |
| 44 | – | 10 Bir kırmızı | Park yardımı / Kör nokta / Kamera |
| 45 | – | 15 amper mavi | Küme / Dikiz aynası / Pusula |
| 46 | – | 10 Bir kırmızı | Adaptif cruise c10trol |
| 47 | – | 10 Bir kırmızı | Adaptif ön aydınlatma |
| 48 | – | 20 1 sarı | Askıya alma etkin |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Isıtmalı ön koltuklar |
| 52 | – | 10 Bir kırmızı | Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları |
| 53 | – | 10 Bir kırmızı | Arabada HVAC modülü / sıcaklık sensörü |
| 54 | – | – | Sigorta – Değiştirme |
| 55 | – | – | Sigorta – Değiştirme |
| 56 | – | – | Sigorta – Değiştirme |
| 57 | – | – | Sigorta – Değiştirme |
| 58 | – | 10 Bir kırmızı | Modül hava yastığı |
| 59 | – | – | Sigorta – Değiştirme |
| 60 | – | – | Sigorta – Değiştirme |
| 61 | – | – | Sigorta – Değiştirme |
| 62 | – | – | Sigorta – Değiştirme |
| 63 | – | – | Sigorta – Değiştirme |
| 64 | – | 25 Bir Doğal | Arka camlar |
| 65 | – | 10 Bir kırmızı | Modül hava yastığı |
| 66 | – | – | Sigorta – Değiştirme |
| 67 | – | 15 amper mavi | Yarışın yönü |
| 68 | – | 15 amper mavi | Aydınlatma / Arka güneşlik |
| 69 | – | – | Sigorta – Değiştirme |
| 70 | – | – | Sigorta – Değiştirme |
2015
Makine bölümü
Ön PDC’de sigorta tahsisi (2015)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | Sigorta – Değiştirme |
| 2 | 40 A Yeşil | – | Radyatör fanı # 1 – varsa |
| 3 | 50 amper kırmızı | – | Servo Direksiy10 # 1 / Radyatör Fanı (6.2L Süper Şarjlı) – Varsa |
| 4 | 30 Bir Gül | – | Giriş |
| 5 | 40 A Yeşil | – | Elektr10ik Denge K10trolü |
| 6 | 30 Bir Gül | – | Elektr10ik Denge K10trolü |
| 7 | – | – | Sigorta – Değiştirme |
| 8 | 20 amper mavi | – | Polis Ateşleme Yarışı / ACC # 2 |
| 9 | – | 20 1 sarı | Dört tekerlekten çekiş modülü – varsa |
| 10 | – | 10 Bir kırmızı | Güvenlik – Varsa / Kaput Altı Lamba – Polis |
| 11 | – | 20 1 sarı | boynuzlar |
| 12 | – | 10 Bir kırmızı | Klima debriyajı |
| 13 | – | – | Sigorta – Değiştirme |
| 14 | – | – | Sigorta – Değiştirme |
| 15 | – | 20 1 sarı | Sol HID – varsa |
| 16 | – | 20 1 sarı | Sağ HID – varsa |
| 18 | 40 A Yeşil | – | Radyatör Fanı # 2 – Varsa |
| 19 | 50 amper kırmızı | – | Hidrolik direksiy10 # 2 / Radyatör fanı (6,2L kompresörlü) |
| 20 | 30 Bir Gül | – | Silecek motoru |
| 21 | 20 amper mavi | – | Far yıkayıcılar – Varsa / Polis Beslemesi |
| 22 | 40 A Yeşil / 20 A Mavi – Polis | – | Motor Soğutma Pompası (6.2L Süperşarjlı) / # 3 Polis Yarasa Gücü – Varsa |
| 23 | 20 amper mavi | – | # 1 Polis Yarasa Yemi – Varsa |
| 24 | 20 amper mavi | – | # 3 Polis Yarasa Yemi – Varsa |
| 28 | – | – | Sigorta – Değiştirme |
| 29 | – | 15 amper mavi | Şanzıman K10trol Modülü (LA / LD Police) |
| 30 | – | – | Sigorta – Değiştirme |
| 31 | – | 25 1 klozet | Motor modülü |
| 32 | – | – | Sigorta – Değiştirme |
| 33 | – | – | Sigorta – Değiştirme |
| 34 | – | 25 1 klozet | Güç Aktarma Organı # 1 |
| 35 | – | 20 1 sarı | Güç Aktarma Organı # 2 |
| 36 | – | 10 Bir kırmızı | Kilitlenme önleyici fren modülü |
| 37 | – | 10 Bir kırmızı | Rad Motor / Fan K10trol Rölesi – Varsa |
| 38 | – | 10 Bir kırmızı | Modül hava yastığı |
| 39 | – | 10 Bir kırmızı | Servo direksiy10 modülü / AC debriyaj rölesi |
| 48 | – | 10 Bir kırmızı | AWD Modülü / Ön Aks Bağlantısı Kesme (LX) / Uyarlanabilir Seyir (LA) – Varsa |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Vakum pompası |
| 52 | – | 10 Bir kırmızı | Uyarlanabilir Seyir (LD / LX) – varsa |
| 53 | – | – | Sigorta – Değiştirme |
Gövde
Arka PDC’de sigorta tahsisi (2015)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 2 | 60 amper sarı | – | Ön PDC güç kaynağı # 1 |
| 3 | – | – | Sigorta – Değiştirme |
| 4 | 60 amper sarı | – | Ön PDC güç kaynağı # 2 |
| 5 | 30 Bir Gül | – | Sunroof / Tavan Lambası -Polis |
| 6 | 40 A Yeşil | – | Dış aydınlatma # 1 |
| 7 | 40 A Yeşil | – | Dış aydınlatma # 2 |
| 8 | 30 Bir Gül | – | İç aydınlatma |
| 9 | 40 A Yeşil | – | Elektrikli kilitler |
| 10 | 30 Bir Gül | – | Sürücü kapısı k10trol modülü |
| 11 | 30 Bir Gül | – | Yolcu kapısı k10trol modülü |
| 12 | 20 1 sarı | IP çift arka orta k10sol / çakmak – d10anıma bağlı olarak | |
| 15 | 40 A Yeşil | – | HVAC fanı |
| 16 | 20 amper mavi | – | Sol Spot Lambası – Polis |
| 17 | – | – | Sigorta – Değiştirme |
| 18 | 30 Bir Gül | – | Mod-F10t ağ arayüzü |
| 19 | – | – | Sigorta – Değiştirme |
| 20 | – | – | Sigorta – Değiştirme |
| 21 | 30 A pembe (6,2 L kompresörlü) 25 A şeffaf (LD STD) | Yakıt pompası (6.2L kompresörlü) Yakıt pompası (LD STD) | |
| 22 | 20 A sarı – Polis 10 A kırmızı – LA | Sağ Spot Lambası – Entegre Merkez Polisi -LA | |
| 23 | – | 10 Bir kırmızı | Yakıt Kapısı / Teşhis Portu |
| 24 | – | 15 amper mavi | Entegre orta k10sol -LD / LX |
| 25 | – | 10 Bir kırmızı | Lastik basıncı m10itörü |
| 26 | 15 A Mavi – LD / LX 25 A Şeffaf – LA 30 A Yeşil – LA 6.2L Süperşarjlı | Şanzıman / Elektr10ik Vites Modülü (LD / LX) Yakıt Pompası (LA) Yakıt Pompası (LA 6.2L Supercharged) | |
| 27 | – | 25 1 klozet | Amplifikatör – Varsa |
| 31 | – | 25 A devre kesici | Elektrikli Koltuklar |
| 32 | – | 15 amper mavi | HVAC Modülü / Grubu |
| 33 | 15 amper mavi | K10tak Anahtarı / RF Hub Modülü / Varsa Direksiy10 Kol10u Kilidi-LX | |
| 34 | 10 Bir kırmızı | Direksiy10 Kol10u Modülü / Saat / Yedek Parça -Polis | |
| 35 | – | 5 amper br10zlaşma | Pil sensörü |
| 36 | – | 15 amper mavi | Elektr10ik egzoz valfi – varsa |
| 37 | – | 20 1 sarı | Radyo |
| 38 | 15 A Mavi – LD / LX 20 A Sarı – LA | Medya Merkezi K10solu / K10sol Güç Soketi (LD / LX) Güç Soketi Kol Dayama İçi / Medya Merkezi K10solu (LA) | |
| 40 | – | – | Sigorta – Değiştirme |
| 41 | – | – | Sigorta – Değiştirme |
| 42 | 30 Bir Gül | – | Arka buz çözme |
| 43 | – | 20 1 sarı | Isıtmalı arka koltuklar / direksiy10 modülü |
| 44 | 10 Bir kırmızı | Park yardımı / Kör nokta / Geri görüş kamerası | |
| 45 | 15 amper mavi | Küme / Dikiz aynası / Pusula (LDLX) / Nem sensörü | |
| 46 | – | – | Sigorta – Değiştirme |
| 47 | 10 Bir kırmızı | Uyarlanabilir ön aydınlatma / Otomatik uzun farlar / Gündüz sürüş farları – varsa | |
| 48 | – | 20 1 sarı | Süspansiy10 etkin – SRT |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| 52 | 10 Bir kırmızı | Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa | |
| 53 | – | 10 Bir kırmızı | Arabada HVAC modülü / sıcaklık sensörü |
| 54 | – | 10 Bir kırmızı | Hava yastığı modülü (LA) |
| 55 | – | – | Sigorta – Değiştirme |
| 56 | – | – | Sigorta – Değiştirme |
| 57 | – | – | Sigorta – Değiştirme |
| 58 | – | 10 Bir kırmızı | Modül hava yastığı (LD/LX) |
| 59 | – | 20 1 sarı | Ayarlanabilir Pedallar – Polis |
| 60 | – | 5 amper br10zlaşma | Isıtmalı yıkayıcı nozullar (LD) |
| 61 | 20 1 sarı | Çakmak (LA) – Varsa | |
| 62 | – | – | Sigorta – Değiştirme |
| 63 | – | – | Sigorta – Değiştirme |
| 64 | – | 25 A devre kesici | Arka camlar (LD / LX) |
| 65 | – | 10 Bir kırmızı | Modül hava yastığı |
| 66 | – | – | Sigorta – Değiştirme |
| 67 | – | 10 Bir kırmızı | Yağmur ve ışık sensörü / açılır tavan |
| 68 | 10 Bir kırmızı | Çift USB güç çıkışı – R / A Sense (LD / LX) Arka güneşlik (LD / LX) | |
| 69 | – | – | Sigorta – Değiştirme |
| 70 | – | – | Sigorta – Değiştirme |
2016
Makine bölümü
Ön PDC’de sigorta tahsisi (2016)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | Sigorta – Değiştirme |
| 2 | 40 A Yeşil | – | Radyatör Fanı # 1 – (Süperşarjsız 6.2L) |
| 3 | 50 amper kırmızı | Elektrikli Hidrolik Direksiy10 # 1 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) – Varsa | |
| 4 | 30 Bir Gül | – | Giriş |
| 5 | 40 A Yeşil | – | Elektr10ik Denge K10trolü |
| 6 | 30 Bir Gül | – | Elektr10ik Denge K10trolü |
| 7 | 20 amper mavi | – | Polis Ateşleme Yarışı / ACC # 1 |
| 8 | 20 amper mavi | – | Polis Ateşleme Yarışı / ACC # 2 |
| 9 | – | 20 1 sarı | Dört tekerlekten çekiş modülü – varsa |
| 10 | 10 Bir kırmızı | Güvenlik – Varsa / Kaput Altı Lamba – Polis | |
| 11 | – | 20 1 sarı | boynuzlar |
| 12 | – | 10 Bir kırmızı | Klima debriyajı |
| 13 | – | – | Sigorta – Değiştirme |
| 14 | – | – | Sigorta – Değiştirme |
| 15 | – | 20 1 sarı | Sol HID – varsa |
| 16 | – | 20 1 sarı | Sağ HID – varsa |
| 18 | 50 amper kırmızı | “ | Radyatör Fanı # 2 – (6.2L Süperşarjsız) |
| 19 | 50 amper kırmızı | Elektrikli Hidrolik Direksiy10 # 2 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) | |
| 20 | 30 Bir Gül | – | Silecek motoru |
| 21 | 30 Amper Pembe 20 Amper Mavi -Polis | Far yıkayıcı – Varsa Polis Yarasa Yemi # 2 | |
| 22 | 40 A Yeşil / 20 A Mavi – Polis | Motor Soğutma Pompası (6.2L Süperşarjlı) / Polis Yarasa Gücü # 3 | |
| 23 | 20 amper mavi | – | Polis yarasa yemeği #1 |
| 24 | 20 amper mavi | – | Polis Ateşleme Çalıştırması/ACC Beslemesi # 3 |
| 28 | – | – | Sigorta – Değiştirme |
| 29 | 15 amper mavi | Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger) | |
| 30 | – | – | Sigorta – Değiştirme |
| 31 | – | 25 1 klozet | Motor modülü |
| 32 | – | – | Sigorta – Değiştirme |
| 33 | – | – | Sigorta – Değiştirme |
| 34 | – | 25 1 klozet | Güç Aktarma Organı # 1 |
| 35 | – | 20 1 sarı | Güç Aktarma Organı # 2 |
| 36 | – | 10 Bir kırmızı | Kilitlenme önleyici fren modülü |
| 37 | 10 Bir kırmızı | Motor k10trolörü / Radar fan rölesi (Charger / 300) / Elektrikli hidrolik direksiy10 modülü (Charger / 300) / Yakıt pompası rölesi (Charger / 300) / 5 hız | |
| 38 | – | 10 Bir kırmızı | Modül hava yastığı |
| 39 | 10 Bir kırmızı | EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Yakıt Pompası Rölesi (Challenger) / Rad Fan Rölesi (Challenger) | |
| 48 | 10 Bir kırmızı | AWD modülü (Charger / 300) / Ön aks bağlantısının kesilmesi (Charger / 300) / Adaptif cruise c10trol (Challenger) – varsa | |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Vakum pompası |
| 52 | – | 5 amper br10zlaşma | Uyarlanabilir seyir (şarj cihazı / 300) – d10anıma bağlı olarak |
| 53 | – | – | Sigorta – Değiştirme |
Gövde
Arka PDC’de sigorta ataması (2016)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 2 | 60 amper sarı | – | Ön PDC güç kaynağı # 1 |
| 3 | – | – | Sigorta – Değiştirme |
| 4 | 60 amper sarı | – | Ön PDC güç kaynağı # 2 |
| 5 | 30 A Fink 20 A Mavi – Polis | Sunroof / kubbe lambası – Polis | |
| 6 | 40 A Yeşil | – | Dış aydınlatma # 1 |
| 7 | 40 A Yeşil | – | Dış aydınlatma # 2 |
| 8 | 30 A Fink | – | İç aydınlatma |
| 9 | 40 A Yeşil | – | Elektrikli kilitler |
| 10 | 30 A Fink | – | Sürücü kapısı k10trol modülü |
| 11 | 30 A Fink | – | Yolcu kapısı k10trol modülü |
| 12 | 20 1 sarı | Çift USB Orta Arka K10sol / IP Çakmak – D10anıma bağlı olarak | |
| 15 | 40 A Yeşil | – | HVAC fanı |
| 16 | 20 amper mavi | – | Sol Spot Lambası – Polis |
| 17 | – | – | Sigorta – Değiştirme |
| 18 | 30 A Fink | – | Mod-F10t ağ arayüzü |
| 19 | – | – | Sigorta – Değiştirme |
| 20 | – | – | Sigorta – Değiştirme |
| 21 | 30 A Fink | – | Benzin pompası |
| 22 | – | 20 A Sarı – Polis | Sağ Spot Lambası – Polis |
| 23 | – | 10 Bir kırmızı | Yakıt Kapısı / Teşhis Portu |
| 24 | – | 10 Bir kırmızı | Entegre merkezi pil |
| 25 | – | 10 Bir kırmızı | Lastik basıncı m10itörü |
| 26 | 15 amper mavi | Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300) | |
| 27 | – | 25 1 klozet | Amplifikatör – Varsa |
| 31 | – | 25 A devre kesici | Elektrikli koltuklar -Ekipmana bağlı olarak |
| 32 | – | 15 amper mavi | HVAC Modülü / Grubu |
| 33 | 15 amper mavi | K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa | |
| 34 | – | 10 Bir kırmızı | Direksiy10 Kol10u / Saat Modülü (300) |
| 35 | – | 5 amper br10zlaşma | Latte-Sensör |
| 36 | – | 15 amper mavi | Elektr10ik egzoz valfi – varsa |
| 37 | – | 20 1 sarı | Radyo |
| 38 | – | 20 1 sarı | Kolçak / Media Hub k10solu içindeki güç soketi |
| 40 | – | – | Sigorta – Değiştirme |
| 41 | – | – | Sigorta – Değiştirme |
| 42 | 30 Bir Gül | – | Arka buz çözme |
| 43 | – | 20 1 sarı | K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar) |
| 44 | – | 10 Bir kırmızı | Park yardımı / Kör nokta / Geri görüş kamerası |
| 45 | – | 15 amper mavi | Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü |
| 46 | – | – | Sigorta – Değiştirme |
| 47 | – | 10 Bir kırmızı | Uyarlanabilir ön aydınlatma / Otomatik uzun farlar / Gündüz sürüş farları – varsa |
| 48 | – | 20 1 sarı | Aktif süspansiy10 – varsa |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Isıtmalı ön koltuklar – varsa |
| 52 | – | 10 Bir kırmızı | Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa |
| 53 | – | 10 Bir kırmızı | HVAC Modülü / Araç Sıcaklık Sensörü ln |
| 54 | – | – | Sigorta – Değiştirme |
| 55 | – | – | Sigorta – Değiştirme |
| 56 | – | – | Sigorta – Değiştirme |
| 57 | – | – | Sigorta – Değiştirme |
| 58 | – | 10 Bir kırmızı | Modül hava yastığı |
| 59 | – | 20 1 sarı | Ayarlanabilir pedallar -Polis |
| 60 | – | 5 amper br10zlaşma | Isıtmalı yıkayıcı nozulları (şarj cihazı) |
| 61 | – | – | Sigorta – Değiştirme |
| 62 | – | – | Sigorta – Değiştirme |
| 63 | – | – | Sigorta – Değiştirme |
| 64 | – | 25 A devre kesici | Arka camlar (Şarj Cihazı / 300) |
| 65 | – | 10 Bir kırmızı | Modül hava yastığı |
| 66 | – | – | Sigorta – Değiştirme |
| 67 | – | 10 Bir kırmızı | Yağmur ve ışık sensörü / Açılır tavan / RR iç ayna / Elektrik prizi aydınlatması (Orta k10sol) / Polis gaz kelebeği rölesi |
| 68 | – | 10 Bir kırmızı | Çift USB güç çıkışı – R / A Sense (Charger / 300) Arka güneşlik (Charger / 300) |
| 69 | – | – | Sigorta – Değiştirme |
| 70 | – | – | Sigorta – Değiştirme |
2017
Makine bölümü
Ön PDC’de sigorta tahsisi (2017)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | Sigorta – Değiştirme |
| 2 | 40 A Yeşil | Radyatör Fanı # 1 – (Süperşarjsız 6.2L) | |
| 3 | 50 amper kırmızı | Elektrikli Hidrolik Direksiy10 # 1 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) – Varsa | |
| 4 | 30 A Fink | – | Giriş |
| 5 | 40 A Yeşil | – | Kilitlenme önleyici fren |
| 6 | 30 Bir Gül | – | Kilitlenme önleyici fren |
| 7 | 20 amper mavi | – | Polis Ateşleme Yarışı / ACC # 1 |
| 8 | 20 amper mavi | – | Polis Ateşleme Yarışı / ACC # 2 |
| 9 | – | 20 1 sarı | Dört tekerlekten çekiş modülü – varsa |
| 10 | 10 Bir kırmızı | İzinsiz Giriş MOD (300) – Varsa / Kaputun altındaki lamba – Polis | |
| 11 | – | 20 1 sarı | boynuzlar |
| 12 | – | 10 Bir kırmızı | Klima debriyajı |
| 13 | – | – | Sigorta – Değiştirme |
| 14 | – | – | Sigorta – Değiştirme |
| 15 | – | 20 1 sarı | Sol HID – varsa |
| 16 | – | 20 1 sarı | Sağ HID – varsa |
| 18 | 50 amper kırmızı | – | Radyatör Fanı – (Süperşarjsız 6.2L) |
| 19 | 50 amper kırmızı | – | # 2 Elektrikli Direksiy10 – Varsa / # 2 Radyatör Fanı (6,2L Süperşarjlı) |
| 20 | 30 Bir Gül | – | Silecek motoru |
| 21 | 30 A Pembe 20 A Mavi – Polis | Far yıkayıcı – Varsa Polis Yarasa Yemi # 2 | |
| 22 | 40 A Yeşil / 20 A Mavi – Polis | Motor Soğutma Pompası (6.2L Süperşarjlı) / Polis Yarasa Gücü # 3 | |
| 23 | 20 amper mavi | – | Polis yarasa yemeği #1 |
| 24 | 20 amper mavi | – | Polis Ateşleme Çalıştırması/ACC Beslemesi # 3 |
| 28 | – | – | Sigorta – Değiştirme |
| 29 | 15 amper mavi | Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger) | |
| 30 | – | – | Sigorta – Değiştirme |
| 31 | – | 25 1 klozet | Motor modülü |
| 32 | – | – | Sigorta – Değiştirme |
| 33 | – | – | Sigorta – Değiştirme |
| 34 | – | 25 1 klozet | Güç Aktarma Organı # 1 |
| 35 | – | 20 1 sarı | Güç Aktarma Organı # 2 |
| 36 | – | 10 Bir kırmızı | Kilitlenme önleyici fren modülü |
| 37 | 10 Bir kırmızı | Motor K10trol Cihazı / Radar Fan Rölesi (Charger / 300) / Elektrik Hidrolik Direksiy10 Modülü (Charger / 300) / 5 vitesli TCM | |
| 38 | – | 10 Bir kırmızı | Modül hava yastığı |
| 39 | 10 Bir kırmızı | EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Rad Fan Rölesi (Challenger) | |
| 48 | 10 Bir kırmızı | AWD modülünün / ön aksın bağlantısının kesilmesi – varsa | |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Vakum pompası |
| 52 | – | 5 amper br10zlaşma | Adaptif seyir – d10anıma bağlı olarak |
| 53 | – | – | Sigorta – Değiştirme |
Gövde
Arka PDC’de sigorta ataması (2017)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 2 | 60 amper sarı | – | Ön PDC güç kaynağı # 1 |
| 3 | – | – | Sigorta – Değiştirme |
| 4 | 60 amper sarı | – | Ön PDC güç kaynağı # 2 |
| 5 | 30 A Pembe 20 A Mavi – Polis | Sunroof / kubbe lambası – Polis | |
| 6 | 40 A Yeşil | – | Dış aydınlatma # 1 |
| 7 | 40 A Yeşil | – | Dış aydınlatma # 2 |
| 8 | 30 Bir Gül | – | İç aydınlatma |
| 9 | 40 A Yeşil | – | Elektrikli kilitler |
| 10 | 30 Bir Gül | – | Sürücü kapısı k10trol modülü |
| 11 | 30 Bir Gül | – | Yolcu kapısı k10trol modülü |
| 12 | 20 1 sarı | IP çift arka orta k10sol / çakmak – d10anıma bağlı olarak | |
| 15 | 40 A Yeşil | – | HVAC fanı |
| 16 | 20 amper mavi | – | Sol Spot Lambası – Polis |
| 17 | – | – | Sigorta – Değiştirme |
| 18 | 30 Bir Gül | – | Mod-F10t ağ arayüzü |
| 19 | – | – | Sigorta – Değiştirme |
| 20 | – | – | Sigorta – Değiştirme |
| 21 | 30 Bir Gül | – | Benzin pompası |
| 22 | – | 20 A Sarı – Polis | Sağ Spot Lambası – Polis |
| 23 | – | 10 Bir kırmızı | Yakıt Kapısı / Teşhis Portu |
| 24 | – | 10 Bir kırmızı | Entegre merkezi pil |
| 25 | – | 10 Bir kırmızı | Lastik basıncı m10itörü |
| 26 | – | 15 amper mavi | Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300) |
| 27 | – | 25 1 klozet | Amplifikatör – Varsa |
| 31 | – | 25 A devre kesici | Elektrikli koltuklar – varsa |
| 32 | – | 15 amper mavi | HVAC Modülü / Grubu |
| 33 | – | 15 amper mavi | K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa |
| 34 | – | 10 Bir kırmızı | Direksiy10 Kol10u Modülü / Saat (300) |
| 35 | – | 5 amper br10zlaşma | Latte-Sensör |
| 36 | – | 15 amper mavi | Elektr10ik egzoz valfi – varsa |
| 37 | – | 20 1 sarı | Radyo |
| 38 | – | 20 1 sarı | Kolçak / Media Hub k10solu içindeki güç soketi |
| 40 | – | – | Sigorta – Değiştirme |
| 41 | – | – | Sigorta – Değiştirme |
| 42 | 30 Bir Gül | – | Arka buz çözme |
| 43 | – | 20 1 sarı | K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar) |
| 44 | – | 10 Bir kırmızı | Park yardımı / Kör nokta / Geri görüş kamerası |
| 45 | – | 15 amper mavi | Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü / Öne bakan kamera (Şeritten ayrılma) |
| 46 | – | – | Sigorta – Değiştirme |
| 47 | – | 10 Bir kırmızı | Uyarlanabilir Ön Aydınlatma / Gündüz Farları – Varsa |
| 48 | – | 20 1 sarı | Süspansiy10 aktif – (6,4 L / 6,2 L) |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Isıtmalı / havalandırmalı ön koltuklar – varsa |
| 52 | – | 10 Bir kırmızı | Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa |
| 53 | – | 10 Bir kırmızı | HVAC Modülü / Araç Sıcaklık Sensörü ln |
| 54 | – | – | Sigorta – Değiştirme |
| 55 | – | – | Sigorta – Değiştirme |
| 56 | – | – | Sigorta – Değiştirme |
| 57 | – | – | Sigorta – Değiştirme |
| 58 | – | 10 Bir kırmızı | Modül hava yastığı |
| 59 | – | 20 1 sarı | Ayarlanabilir Pedallar – Polis |
| 60 | – | – | Sigorta – Değiştirme |
| 61 | – | – | Sigorta – Değiştirme |
| 62 | – | – | Sigorta – Değiştirme |
| 63 | – | – | Sigorta – Değiştirme |
| 64 | – | 25 A devre kesici | Arka camlar (Şarj Cihazı / 300) |
| 65 | – | 10 Bir kırmızı | Modül hava yastığı |
| 66 | – | – | Sigorta – Değiştirme |
| 67 | – | 10 Bir kırmızı | Yağmur ve ışık sensörü / Sunroof / RR iç ayna / Polis gaz rölesi |
| 68 | – | 10 Bir kırmızı | Çift USB güç çıkışı – R / A Sense (Charger / 300) Arka güneşlik (Charger / 300) RR USB Zamanlayıcı |
| 69 | – | – | Sigorta – Değiştirme |
| 70 | – | – | Sigorta – Değiştirme |
2018, 2019
Makine bölümü
Ön PDC’de sigorta ataması (2018)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | Sigorta – Değiştirme |
| 2 | 40 A Yeşil | – | Radyatör Fanı # 1 – (Süperşarjsız 6.2L) |
| 3 | 50 amper kırmızı | – | Elektrikli hidrolik direksiy10 n ° 1 – varsa |
| 4 | 30 Bir Gül | – | Giriş |
| 5 | 40 A Yeşil | – | Kilitlenme önleyici fren |
| 6 | 30 Bir Gül | – | Kilitlenme önleyici fren |
| 7 | 20 amper mavi | – | Polis Ateşleme Yarışı / ACC # 1 |
| 8 | 50 A kırmızı / 20 A mavi | – | Radyatör fanı (6.2L kompresörlü) / Polis Ateşleme Çalıştırması / ACC # 2 |
| 9 | – | 20 1 sarı | Dört tekerlekten çekiş modülü – varsa |
| 10 | – | 10 Bir kırmızı | İzinsiz Giriş MOD (300) – Varsa / Kaputun altındaki lamba – Polis |
| 11 | – | 20 1 sarı | boynuzlar |
| 12 | – | 10 Bir kırmızı | Klima debriyajı |
| 13 | – | – | Sigorta – Değiştirme |
| 14 | – | – | Sigorta – Değiştirme |
| 15 | – | 20 1 sarı | Sol HID – varsa |
| 16 | – | 20 1 sarı | Sağ HID – varsa |
| 18 | 50 amper kırmızı | – | Radyatör Fanı – (Süperşarjsız 6.2L) |
| 19 | 50 amper kırmızı | – | Elektrikli hidrolik direksiy10 n ° 2 – varsa |
| 20 | 30 Bir Gül | – | Silecek motoru |
| 21 | 30 A Pembe 20 A Mavi – Polis | – | Far yıkayıcı – Varsa Polis Yarasa Yemi # 2 |
| 22 | 40 A Yeşil / 20 A Mavi – Polis | – | Motor Soğutma Pompası (6.2L Süperşarjlı) / Polis Yarasa Gücü # 3 |
| 23 | 20 amper mavi | – | Polis yarasa yemeği #1 |
| 24 | 50 A kırmızı / 20 A mavi | – | Radyatör fanı (6,2 L kompresörlü) / Polis ateşlemesi / ACC güç kaynağı n ° 3 |
| 28 | – | – | Sigorta – Değiştirme |
| 29 | – | 15 amper mavi | Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger) |
| 30 | – | – | Sigorta – Değiştirme |
| 31 | – | 25 1 klozet | Motor modülü |
| 32 | – | – | Sigorta – Değiştirme |
| 33 | – | – | Sigorta – Değiştirme |
| 34 | – | 25 1 klozet | Güç Aktarma Organı # 1 |
| 35 | – | 20 1 sarı | Güç Aktarma Organı # 2 |
| 36 | – | 10 Bir kırmızı | Kilitlenme önleyici fren modülü |
| 37 | – | 10 Bir kırmızı | Motor K10trol Cihazı / Radar Fan Rölesi (Charger / 300) / Elektrik Hidrolik Direksiy10 Modülü (Charger / 300) / 5 vitesli TCM |
| 38 | – | 10 Bir kırmızı | Modül hava yastığı |
| 39 | – | 10 Bir kırmızı | EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Rad Fan Rölesi (Challenger) |
| 48 | – | 10 Bir kırmızı | AWD modülünün / ön aksın bağlantısının kesilmesi – varsa |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Vakum pompası |
| 52 | – | 5 amper br10zlaşma | Adaptif seyir – d10anıma bağlı olarak |
| 53 | – | – | Sigorta – Değiştirme |
Gövde
Arka PDC’de sigorta ataması (2018)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 2 | 60 amper sarı | – | Ön PDC güç kaynağı # 1 |
| 3 | – | – | Sigorta – Değiştirme |
| 4 | 60 amper sarı | – | Ön PDC güç kaynağı # 2 |
| 5 | 30 A Pembe 20 A Mavi – Polis | – | Sunroof / kubbe lambası – Polis |
| 6 | 40 A Yeşil | – | Dış aydınlatma # 1 |
| 7 | 40 A Yeşil | – | Dış aydınlatma # 2 |
| 8 | 30 Bir Gül | – | İç aydınlatma |
| 9 | 40 A Yeşil | – | Elektrikli kilitler |
| 10 | 30 Bir Gül | – | Sürücü kapısı k10trol modülü |
| 11 | 30 Bir Gül | – | Yolcu kapısı k10trol modülü |
| 12 | – | 20 1 sarı | Çift USB Orta Arka K10sol / IP Çakmak – D10anıma bağlı olarak |
| 15 | 40 A Yeşil | – | HVAC fanı |
| 16 | 20 amper mavi | – | Sol Spot Lambası – Polis |
| 17 | 20 amper mavi | – | Sağ Spot Lambası – Polis |
| 18 | 30 Bir Gül | – | Mod Ağ Arayüzü – Polis |
| 19 | – | – | Sigorta – Değiştirme |
| 20 | – | – | Sigorta – Değiştirme |
| 21 | 30 Bir Gül | – | Yakıt pompası (6.2L SRT Dem10 değil) |
| 22 | – | 5 amper br10zlaşma | Siber Ağ Geçidi Modu |
| 23 | – | 10 Bir kırmızı | Yakıt Kapısı / Teşhis Portu |
| 24 | – | 10 Bir kırmızı | Entegre merkezi pil |
| 25 | – | 10 Bir kırmızı | Lastik basıncı m10itörü |
| 26 | – | 15 amper mavi | Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300) |
| 27 | – | 25 1 klozet | Amplifikatör – Varsa |
| 31 | – | 25 A devre kesici | Elektrikli koltuklar – varsa |
| 32 | – | 15 amper mavi | HVAC Modülü / Grubu |
| 33 | – | 15 amper mavi | K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa |
| 34 | – | 10 Bir kırmızı | Direksiy10 Kol10u / Saat Modülü (300) |
| 35 | – | 5 amper br10zlaşma | Pil sensörü |
| 36 | – | 15 amper mavi | Elektr10ik egzoz valfi – varsa |
| 37 | – | 20 1 sarı | Radyo |
| 38 | – | 20 1 sarı | Kolçak / Media Hub k10solu içindeki güç soketi |
| 40 | 30 Bir Gül | – | Yakıt pompası (6,2 L SRT Dem10 – varsa) |
| 41 | 30 Bir Gül | – | Yakıt pompası (6,2 L SRT Dem10 – varsa) |
| 42 | 30 Bir Gül | – | Arka buz çözme |
| 43 | – | 20 1 sarı | K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar) |
| 44 | – | 10 Bir kırmızı | Park yardımı / Kör nokta / Geri görüş kamerası |
| 45 | – | 15 amper mavi | Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü / Öne bakan kamera (Şeritten ayrılma) / Cyber Gateway |
| 46 | – | – | Sigorta – Değiştirme |
| 47 | – | 10 Bir kırmızı | Uyarlanabilir Ön Aydınlatma / Gündüz Farları – Varsa |
| 48 | – | 20 1 sarı | Süspansiy10 aktif – (6,4 L / 6,2 L) |
| 49 | – | – | Sigorta – Değiştirme |
| 50 | – | – | Sigorta – Değiştirme |
| 51 | – | 20 1 sarı | Isıtmalı / havalandırmalı ön koltuklar – varsa |
| 52 | – | 10 Bir kırmızı | Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa |
| 53 | – | 10 Bir kırmızı | Araçtaki HVAC modülü / sıcaklık sensörü |
| 54 | – | – | Sigorta – Değiştirme |
| 55 | – | – | Sigorta – Değiştirme |
| 56 | – | – | Sigorta – Değiştirme |
| 57 | – | – | Sigorta – Değiştirme |
| 58 | – | 10 Bir kırmızı | Modül hava yastığı |
| 59 | – | 20 1 sarı | Ayarlanabilir Pedallar – Polis |
| 60 | – | – | Sigorta – Değiştirme |
| 61 | – | – | Sigorta – Değiştirme |
| 62 | – | – | Sigorta – Değiştirme |
| 63 | – | – | Sigorta – Değiştirme |
| 64 | – | 25 A devre kesici | Arka camlar (Şarj Cihazı / 300) |
| 65 | – | 10 Bir kırmızı | Modül hava yastığı |
| 66 | – | – | Sigorta – Değiştirme |
| 67 | – | 10 Bir kırmızı | Yağmur ve ışık sensörü / Sunroof / RR iç ayna / Polis gaz rölesi |
| 68 | – | 10 Bir kırmızı | Çift USB güç çıkışı – R / A Sense (Charger / 300) Arka güneşlik (Charger / 300) RR USB Zamanlayıcı |
| 69 | – | – | Sigorta – Değiştirme |
| 70 | – | – | Sigorta – Değiştirme |
