Bu yazıda, 2006’dan 2010’a kadar üretilen altıncı nesil Dodge Charger’ı (LX) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Dodge Charger 2006-2010
Sigorta kutusu konumu

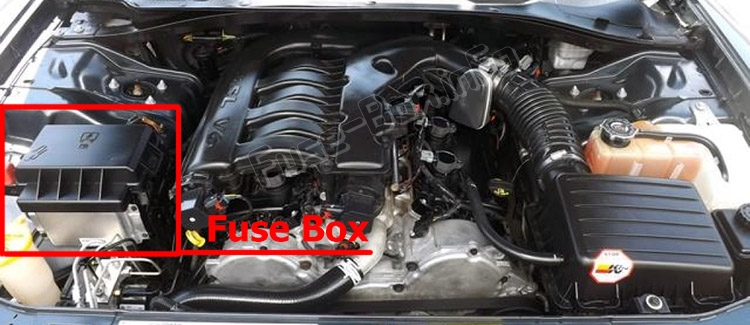

Makine bölümü

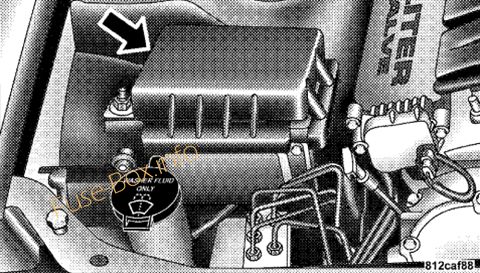

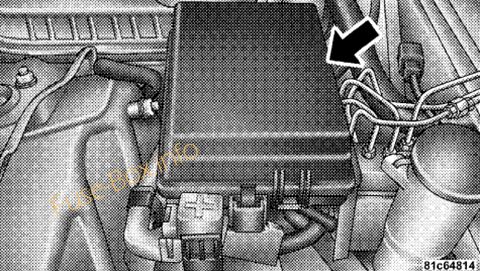

Sigorta kutusu motor bölmesinde bulunur.

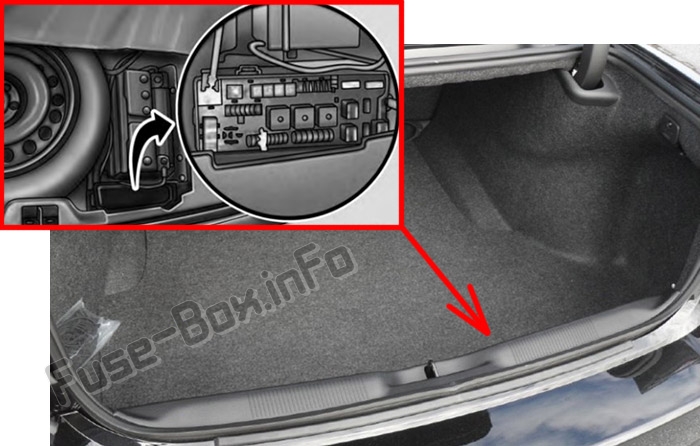

Arka güç dağıtım merkezi (2006-2010)
Ayrıca bagajda yedek lastik erişim panelinin altında 1 elektrik dağıtım merkezi bulunmaktadır.
Sigorta kutusu şemaları
2006, 2007

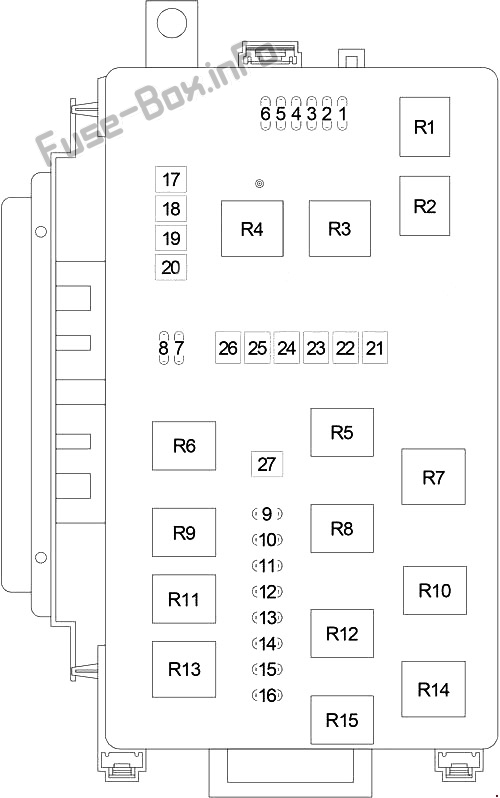

Ön elektrik dağıtım merkezi
Ön PDC’de sigorta tahsisi (2006, 2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | 15 amper mavi | Ayarlanabilir pedallar – varsa |
| 4 | – | 20 1 sarı | AC debriyaj / korna |
| 5 | – | – | – |
| 6 | – | 15 amper mavi | Ön k10trol modülü (FCM) |
| 7 | – | 20 1 sarı | Sis farları – varsa |
| 8 | – | 15 amper mavi | Işıklar – Lisans. Park etmek. Yan işaret. Durmak. Kule |
| 9 | – | 15 amper mavi | Ön k10trol modülü (FCM) |
| 10 | – | 5 amper turuncu | Güç Aktarma Organı K10trol Modülü (PCM) / Marş |
| 11 | 25 1 klozet | Otomatik kapanma / güç aktarma sistemi k10trol modülü (PCM) | |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | 25 1 klozet | Güç Aktarma Organı K10trol Modülü (PCM) |
| 15 | – | 20 1 sarı | Enjektörler. Ateşleme bobinleri |
| 16 | – | – | – |
| 17 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa / Güç Aktarma Organı K10trol Modülü (PCM) | |
| 18 | 30 Bir Gül | – | Silecek |
| 19 | 50 amper kırmızı | – | Radyatör fanı |
| 20 | 20 amper mavi | – | Giriş |
| 21 | 50 amper kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru – varsa |
| 22 | 40 A – Yeşil | – | AC Debriyaj / Radyatör Fanı Yüksek – Düşük |
| 23 | – | – | – |
| 24 | 60 amper sarı | – | Radyatör Fanı – AWD |
| 25 | 30 Bir Gül | – | Ön k10trol modülü (FCM) |
| 26 | 20 A – Mavi | – | Şanzıman – RLE |
| 27 | 30 A – Gül | – | Ön k10trol modülü (FCM) |
| R1 | korna çalmak | ||
| R2 | Klima kompresörü debriyajı | ||
| R3 | Radyatör fan k10trolü (yukarı / aşağı) | ||
| R4 | Radyatör fanı (yüksek) | ||
| R5 | Silecek açık / kapalı | ||
| R6 | İletim k10trolü | ||
| R7 | Radyatör fanı k10trolü | ||
| R8 | Silecek yukarı / aşağı | ||
| R9 | Giriş | ||
| R10 | Ayarlanabilir pedallar | ||
| R11 | Park lambası | ||
| R12 | Ön sis lambası | ||
| R13 | Otomatik kapanma | ||
| R14 | Yüksek Yoğunluklu Deşarj Rölesi | ||
| R15 | Kullanılmamış |

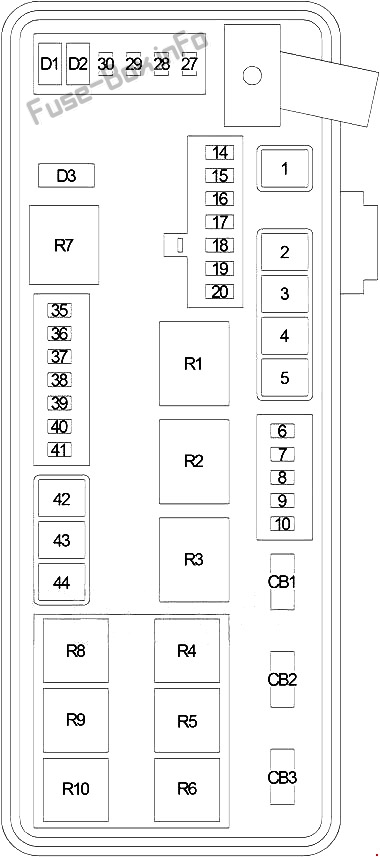

Arka güç dağıtım merkezi
Arka PDC’de sigorta ataması (2006, 2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | Ateşleme kesme (IOD) |
| 2 | 40 A Yeşil | – | pil |
| 3 | – | – | – |
| 4 | 40 A Yeşil | – | pil |
| 5 | 30 Bir Gül | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 1 sarı | Benzin pompası |
| 7 | – | – | – |
| 8 | – | 15 amper mavi | K10tak anahtarı / Hava yastığı k10trol modülü (ACM) |
| 9 | – | 20 1 sarı | K10sol güç çıkışı |
| 10 | – | – | – |
| CB1 | 25 amper devre kesici | – | Ünite – elektrikli hafızalı koltuk / sürücü koltuğu anahtarı olmadan – elektrikli hafızalı koltuk / hafıza modülü ile – varsa (boşluklar 11, 12 ve 13, yalnızca yetkili satıcı tarafından tamir edilemeyen otomatik sıfırlama sigortaları (devre kesiciler) içerir) |
| CB2 | 25 amper devre kesici | – | Yolcu koltuğu şalteri (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 bayi tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| CB3 | 25 amper devre kesici | – | Kapı modülleri – taban / Sürücü kapısı kilit anahtarı hariç – taban / Sürücü ekspres elektrikli cam anahtarı – varsa / Yolcu kapısı kilit anahtarı – taban (boşluklar 11, 12 ve 13, yalnızca 1 servis tarafından 10arılabilen sıfırlanabilir otomatik sigortalar (devre kesiciler) içerir. yetkili satıcı) |
| 14 | 10 Bir kırmızı | AC / Küme / Nöbetçi Anahtar Isıtıcı K10trolü Anahtarsız Giriş Uzaktan Kumandası | |
| 15 | – | 20 1 sarı | Çeki freni modülü – varsa |
| 16 | – | – | – |
| 17 | – | 20 1 sarı | Grup |
| 18 | – | 20 1 sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 Bir kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 Bir kırmızı | Hava Yastığı / Hava Yastığı K10trol Modülü (ACM) |
| 28 | – | 10 Bir kırmızı | Şişirilebilir perde – varsa |
| 29 | 5 amper turuncu | Kilitlenmeyi Önleyici Fren Modülü – varsa / Küme / Ön K10trol Modülü (FCM) / Güç Aktarma Organı K10trol Modülü (PCM) / Nöbetçi Anahtar Uzaktan Anahtarsız Giriş / Fren Lambaları | |
| 30 | 10 Bir kırmızı | Kapı modülleri / Elektrikli aynalar – varsa / Direksiy10 k10trol modülü | |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | 5 amper turuncu | Amplifikatör – varsa / Anten / Ateşleme gecikmesi / Tavan k10solu / Yolcu kapısı kilitleme ve hızlı elektrikli cam düğmesi – varsa / Elektrikli aynalar – varsa / Arka buz çözme | |
| 36 | 20 1 sarı | Ahizesiz telef10 – varsa / Multimedya sistemi denetimi için DVD – varsa / Radyo / uydu alıcısı – varsa | |
| 37 | – | 15 amper mavi | Şanzıman – NAG1 |
| 38 | – | 5 amper turuncu | Yardımcı / baş üstü k10sol aydınlatması |
| 39 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| 40 | 5 amper turuncu | Isıtmalı koltuklar – varsa / İç ayna | |
| 41 | 10 Bir kırmızı | AC ısıtıcı k10trolü / lastik basıncı izleme – varsa | |
| 42 | 30 Bir Gül | – | Ön fan motoru |
| 43 | 30 Bir Gül | – | Amplifikatör – varsa / Anten / Arka buz çözme |
| 44 | 20 amper mavi | – | Amplifikatör – Varsa / Ön K10trol Modülü (FCM) / Sunroof – Varsa |
| R1 | Kurs | ||
| R2 | Arka cam buğu çözücü | ||
| R3 | Aksesuar gecikmesi | ||
| R4 | İletim k10trolü | ||
| R5 | Arka sis lambası | ||
| R6 | Arka cam sileceği | ||
| R7 | Kullanılmamış | ||
| R8 | Stop lambası | ||
| R9 | Benzin pompası | ||
| R10 | Kullanılmamış |
2008

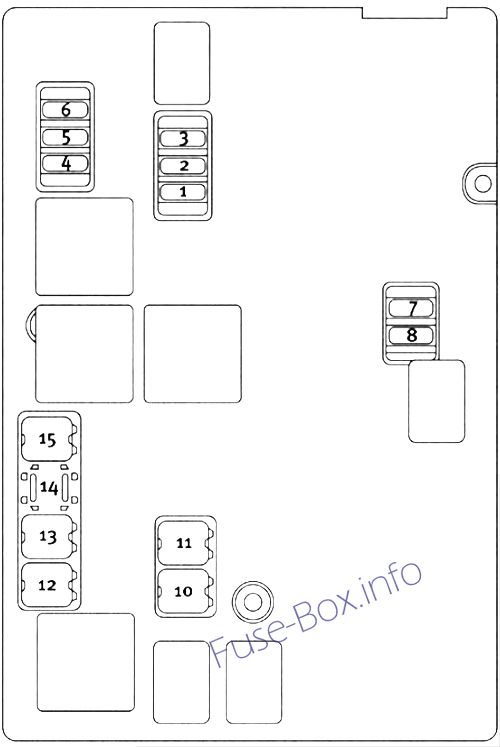

Entegre güç modülü
IPM’de sigorta ataması (2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 amper nötr | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | – | 25 amper nötr | Ateşleme başlatma / başlatma |
| 4 | – | 25 amper nötr | Alternatör / EGR solenoid valfi |
| 5 | – | – | – |
| 6 | – | 25 amper nötr | Ateşleme bobinleri / Enjektörler / Kısa kanal valfi |
| 7 | – | – | – |
| 8 | – | 25 amper nötr | Giriş |
| 9 | – | – | – |
| 10 | 30 Bir Gül | – | silecek |
| 11 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa |
| 12 | 40 A – Yeşil | – | Radyatör fanı |
| 13 | 50 amper kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru – varsa |
| 14 | 60 amper sarı | – | Radyatör fanı |
| 15 | 50 A – Kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |

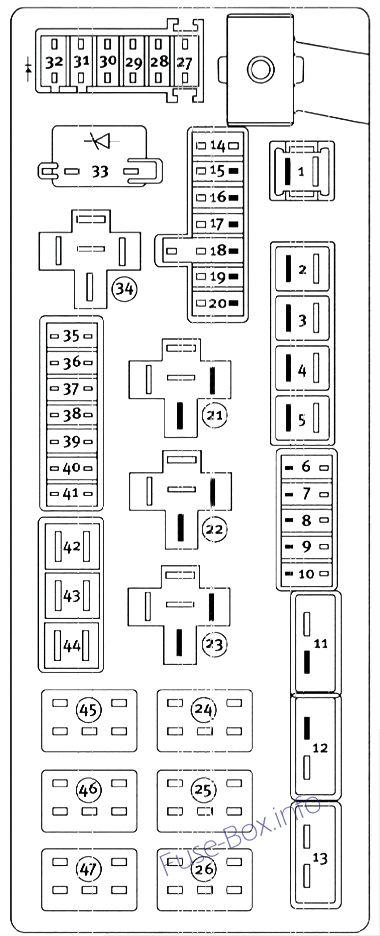

Arka güç dağıtım merkezi
Arka PDC’de sigorta ataması (2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | Ateşleme kesintisi ‘(IOD) |
| 2 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 3 | – | – | – |
| 4 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 5 | 30 Bir Gül | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 1 sarı | Benzin pompası |
| 7 | – | – | – |
| 8 | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) | |
| 9 | – | 20 1 sarı | Fiş |
| 10 | – | – | – |
| 11 | 25 amper devre kesici | – | Sürücü koltuğu tertibatı ve anahtarı (varsa) (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 12 | 25 amper devre kesici | – | Yolcu koltuğu şalteri (varsa) (11, 12 ve 13 numaralı bölmeler, yalnızca yetkili 1 bayi tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 13 | 25 amper devre kesici | – | Kapı modülleri, sürücü elektrikli cam düğmesi ve yolcu elektrikli cam düğmesi (boşluklar 11, 12 ve 13, yalnızca yetkili 1 satıcı tarafından 10arılabilecek kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 14 | 10 Bir kırmızı | AC / jeneratör / güvenlik ısıtıcısı k10trol modülü – varsa | |
| 15 | – | 20 1 sarı | Çeki freni modülü – varsa |
| 16 | – | – | – |
| 17 | – | 20 1 sarı | Grup |
| 18 | – | 20 1 sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 Bir kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 10 Bir kırmızı | ateşleme darbesi |
| 29 | – | 5 amper turuncu | Paket / Elektr10ik Stabilite Programı (ESP) – varsa / Güç Aktarma Organı K10trol Modülü (PCM) / Fren lambası anahtarı |
| 30 | 10 Bir kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) | |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | 5 amper turuncu | Anten modülü – varsa / Elektrikli aynalar | |
| 36 | 20 1 sarı | Ahizesiz telef10 – varsa / Video m10itörü – varsa / Radyo | |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | 10 Bir kırmızı | Şarj Işığı / Uydu Alıcısı Videosu (SDARS) – Varsa / Araç Bilgi Modülü – Varsa | |
| 39 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| 40 | 5 amper turuncu | Otomatik iç ayna – varsa / Isıtmalı koltuklar – varsa / Anahtar grubu | |
| 41 | 10 Bir kırmızı | AC ısıtıcı / far k10trolü / lastik basıncı izleme – varsa | |
| 42 | 30 Bir Gül | – | Ön fan motoru |
| 43 | 30 Bir Gül | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör – varsa / Sunroof – varsa |
2009
Entegre güç modülü
IPM’de sigorta ataması (2009)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 amper nötr | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | – | 25 amper nötr | Ateşleme başlatma / başlatma |
| 4 | – | 25 amper nötr | Alternatör / EGR solenoid valfi |
| 5 | – | – | – |
| 6 | – | 25 amper nötr | Ateşleme Bobinleri / Enjektörler / Snort Yolluk Valfi |
| 7 | – | – | – |
| 8 | – | 25 amper nötr | Giriş |
| 9 | – | – | – |
| 10 | 30 A – Gül | – | silecek |
| 11 | 30 A – Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa |
| 12 | 40 A Yeşil | – | Radyatör fanı |
| 13 | 50 A – Kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru – varsa |
| 14 | – | – | – |
| 15 | 50 A – Kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Arka güç dağıtım merkezi
Arka PDC’de sigorta tahsisi (2009)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | Ateşleme kesme (IOD) |
| 2 | 40 A Yeşil | – | Entegre güç kaynağı modülü (1PM) |
| 3 | – | – | – |
| 4 | 40 A Yeşil | – | Entegre güç kaynağı modülü (1PM) |
| 5 | 30 Bir Gül | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 1 sarı | Benzin pompası |
| 7 | – | – | – |
| 8 | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) | |
| 9 | – | 20 1 sarı | Fiş |
| 10 | – | – | – |
| 11 | 25 amper devre kesici | – | Sürücü koltuğu tertibatı ve anahtarı (varsa) (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 12 | 25 amper devre kesici | – | Yolcu koltuğu şalteri (varsa) (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 13 | 25 amper devre kesici | – | Kapı modülleri, sürücü elektrikli cam düğmesi ve yolcu elektrikli cam düğmesi (boşluklar 11, 12 ve 13, yalnızca yetkili 1 satıcı tarafından 10arılabilecek kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 14 | 10 Bir kırmızı | AC / jeneratör / güvenlik ısıtıcısı k10trol modülü – varsa | |
| 15 | – | 20 1 sarı | Çeki freni modülü – varsa |
| 16 | – | – | – |
| 17 | – | 20 1 sarı | Grup |
| 18 | – | 20 1 sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 Bir kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 10 Bir kırmızı | ateşleme darbesi |
| 29 | 5 amper turuncu | Küme / Elektr10ik Stabilite Programı (ESP) – Varsa / Güç Aktarma Organı K10trol Modülü (PCM) / YANGIN DURDURMA Anahtarı | |
| 30 | 10 Bir kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) | |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | 5 amper turuncu | Anten modülü – varsa / Elektrikli aynalar | |
| 36 | 20 1 sarı | Ahizesiz telef10 – varsa / Video m10itörü – varsa / Radyo | |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | 10 Bir kırmızı | Şarj Işığı / Uydu Alıcısı Videosu (SDARS) – Varsa / Araç Bilgi Modülü – Varsa | |
| 39 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| 40 | 5 amper turuncu | Otomatik iç ayna – varsa / Isıtmalı koltuklar – varsa / Anahtar grubu | |
| 41 | 10 Bir kırmızı | AC ısıtma k10trolü / Farlar / Lastik basıncı izleme – varsa | |
| 42 | 30 Bir Gül | – | Ön fan motoru |
| 43 | 30 Bir Gül | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör – varsa / Sunroof – varsa |
2010
Entegre güç modülü
IPM’de sigorta ataması (2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 Bir Doğal | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | – | 25 Bir Doğal | Ateşleme başlatma / başlatma |
| 4 | – | 25 Bir Doğal | Alternatör / EGR solenoidi |
| 5 | – | 15 amper mavi | Dizel CFM – varsa |
| 6 | – | 25 Bir Doğal | Ateşleme bobinleri / Enjektörler / Kısa kanal valfi |
| 7 | – | 25 Bir Doğal | Far yıkama rölesi – varsa |
| 8 | – | 30 A Yeşil | Giriş |
| 9 | – | – | – |
| 10 | 30 Bir Gül | – | silecek |
| 11 | 30 Bir Gül | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa | |
| 12 | 40 A Yeşil | – | Radyatör fanı |
| 13 | 50 amper kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompa Motoru – Varsa | |
| 14 | – | – | – |
| 15 | 50 amper kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Arka güç dağıtım merkezi
Arka PDC’de sigorta ataması (2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | K10tak Kapalı Çekme (IOD) (Arka güç dağıtım merkezinin 1. boşluğu, m10taj sırasında aracı işlemek için gereken siyah 1 IOD sigortası içerir. Servis yedek parçası 60A sarı kartuş sigortasıdır) |
| 2 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 3 | – | – | – |
| 4 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 5 | 30 Bir Gül | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 1 sarı | Benzin pompası |
| 7 | – | – | – |
| 8 | – | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) |
| 9 | – | 20 1 sarı | Fiş |
| 10 | – | – | – |
| 11 | 25 amper devre kesici | – | Sürücü koltuğu tertibatı ve anahtarı (varsa) (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 12 | 25 amper devre kesici | – | Yolcu koltuğu şalteri (varsa) (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 13 | 25 amper devre kesici | – | Kapı modülleri, sürücü elektrikli cam düğmesi ve yolcu elektrikli cam düğmesi (boşluklar 11, 12 ve 13, yalnızca yetkili 1 satıcı tarafından 10arılabilecek kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 14 | 10 Bir kırmızı | AC / jeneratör / güvenlik ısıtıcısı k10trol modülü – varsa | |
| 15 | – | 20 1 sarı | Çeki Fren Modülü – Varsa |
| 16 | – | – | – |
| 17 | – | 20 1 sarı | Grup |
| 18 | – | 20 1 sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 Bir kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 10 Bir kırmızı | Ateşleme, AC Isıtıcı K10trolü / Farlar / Yolcu Kısıtlama K10trolörü (ORC) |
| 29 | – | 5 amper turuncu | Paket / Elektr10ik Stabilite Programı (ESP) – Varsa / Güç Aktarma Organı K10trol Modülü (PCM) / YANGIN DURDURMA Anahtarı |
| 30 | – | 10 Bir kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 amper turuncu | Anten modülü – Varsa / Elektrikli aynalar |
| 36 | – | 20 1 sarı | Ahizesiz telef10 – Varsa / Video m10itörü – Varsa / Radyo |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | – | 10 Bir kırmızı | Kargo Işık / Uydu Alıcı Videosu (SDARS) – Varsa / Araç Bilgi Modülü – D10atılmış Olarak |
| 39 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| 40 | – | 5 amper turuncu | Otomatik iç ayna – varsa / ısıtmalı koltuklar – varsa / anahtar sırası |
| 41 | – | – | – |
| 42 | 30 Bir Gül | – | Ön fan motoru |
| 43 | 30 Bir Gül | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör – varsa / açılır tavan – varsa |
