Sigorta düzeni Dodge Challenger 2015-2019.

Çakmak sigortaları (elektrik prizi)   arka güç dağıtım merkezindeki (gövde) №12, №38 ve №61 (varsa) sigortalarıdır.

Sigorta kutusu konumu

Ön elektrik dağıtım merkezi

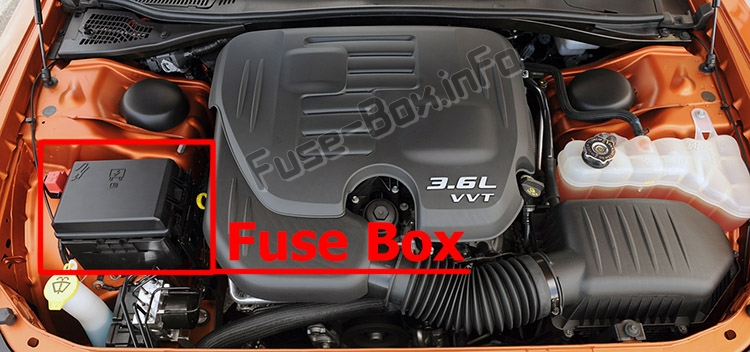

Ön güç dağıtım merkezi, yolcu tarafında motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Dodge Challenger (2009-2019)

Arka güç dağıtım merkezi

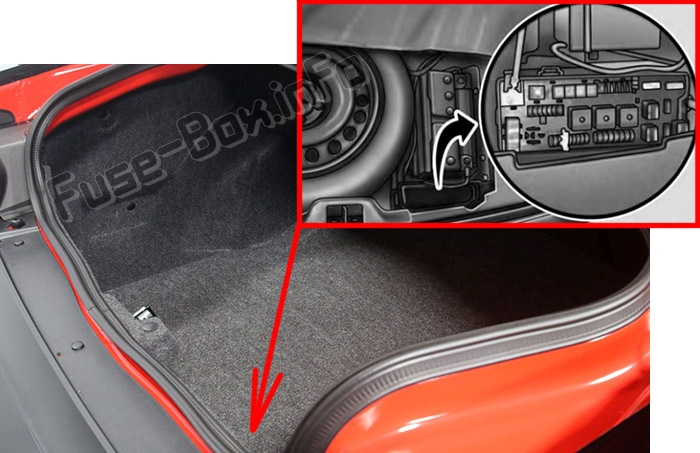

Ayrıca bagajda yedek lastik erişim panelinin altında 1 elektrik dağıtım merkezi bulunmaktadır.Sigortaların bagajdaki yeri: Dodge Challenger (2009-2019)





Sigorta kutusu şemaları

2015

Makine bölümü

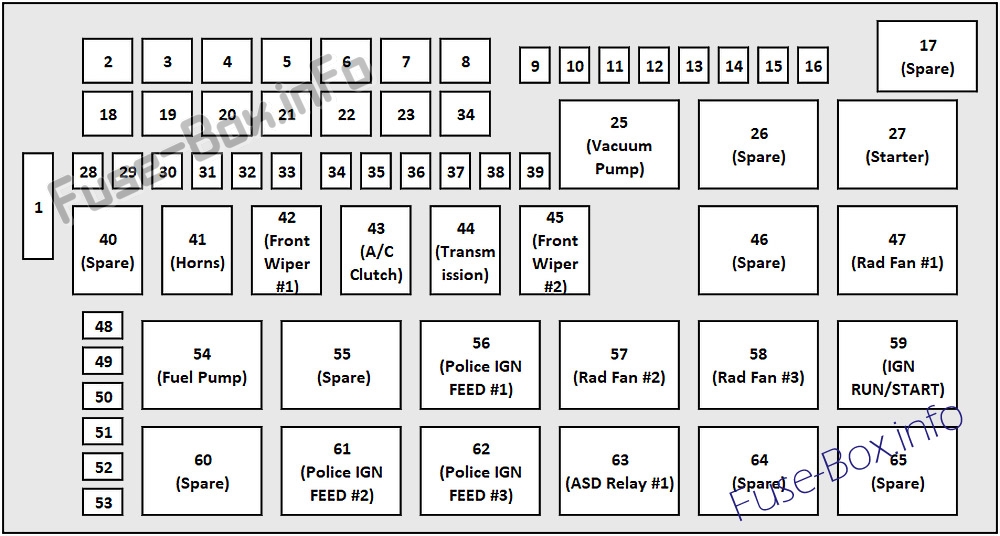

Kaputun altındaki sigorta kutusunun şeması: Dodge Challenger (2015)

Ön PDC’de sigorta tahsisi (2015)

boşluk kartuş sigortası Mini Sigorta Tanım
1 – – Sigorta – Değiştirme
2 40 A Yeşil – Radyatör fanı # 1 – varsa
3 50 amper kırmızı – Servo Direksiy10 # 1 / Radyatör Fanı (6.2L Süper Şarjlı) – Varsa
4 30 Bir Gül – Giriş
5 40 A Yeşil – ABS Fren sistemi
6 30 Bir Gül – ABS Fren sistemi
7 – – Sigorta – Değiştirme
8 – – Sigorta – Değiştirme
9 – 20 1 sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 Bir kırmızı Güvenlik – Varsa / Kaput Altı Lamba – Polis
11 – 20 1 sarı boynuzlar
12 – 10 Bir kırmızı Klima debriyajı
13 – – Sigorta – Değiştirme
14 – – Sigorta – Değiştirme
15 – 20 1 sarı SAĞ GİT
16 – 20 1 sarı RH SAKLANMIŞ
18 40 A Yeşil – Radyatör Fanı # 2 – Varsa
19 50 amper kırmızı – Hidrolik direksiy10 # 2 / Radyatör fanı (6,2L kompresörlü)
20 30 Bir Gül – Silecek motoru
21 30 Bir Gül – Far yıkayıcılar – varsa
22 40 A Yeşil / 20 A Mavi – Polis Motor Soğutma Pompası / Intercooler / # 3 Polis Yarasa Gücü – Varsa
23 20 amper mavi – # 1 Polis Yarasa Yemi – Varsa
24 20 amper mavi – # 3 Polis Yarasa Yemi – Varsa
28 – – Sigorta – Değiştirme
29 – 15 amper mavi Şanzıman – varsa
30 – – Sigorta – Değiştirme
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Değiştirme
33 – – Sigorta – Değiştirme
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 1 sarı Güç Aktarma Organı # 2
36 – 10 Bir kırmızı Kilitlenme önleyici fren modülü
37 – 10 Bir kırmızı Rad Motor / Fan K10trol Rölesi – Varsa
38 – 10 Bir kırmızı Modül hava yastığı
39 – 10 Bir kırmızı Servo direksiy10 modülü / AC debriyaj rölesi
48 – 10 Bir kırmızı AWD Modülü / Ön Aks Bağlantısının Kesilmesi / Uyarlanabilir Seyir – Varsa
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Vakum pompası
52 – 10 Bir kırmızı Sürücü yardım sistemleri modülü – varsa
53 – – Sigorta – Değiştirme
Bagaj bölmesi

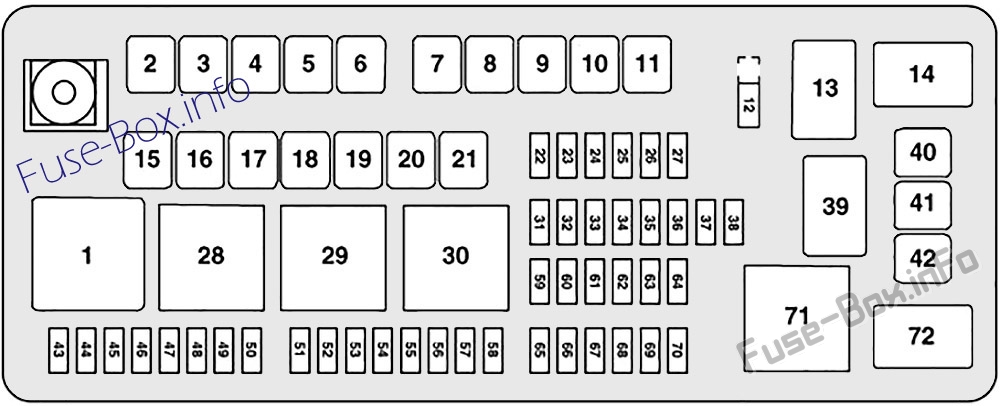

Gövde sigorta kutusu şeması: Dodge Challenger (2015)

Arka PDC’de sigorta tahsisi (2015)

boşluk kartuş sigortası Mini Sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı # 1
3 – – Sigorta – Değiştirme
4 60 amper sarı – Ön PDC güç kaynağı # 2
5 30 A Pembe / 20 A Mavi – Polis – Sunroof / Tavan Lambası – Polis
6 40 A Yeşil – Dış aydınlatma # 1
7 40 A Yeşil – Dış aydınlatma # 2
8 30 Bir Gül – İç aydınlatma / yıkama pompası – varsa
9 40 A Yeşil – Elektrikli kilitler
10 30 Bir Gül – sürücü kapısı
11 30 Bir Gül – Yolcu Kapısı
12 – 20 1 sarı Çakmak, gösterge paneli ve arka elektrik prizi k10solu
15 40 A Yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 – – Sigorta – Değiştirme
18 20 amper mavi – Sönümleme modülü aktif – varsa
19 – – Sigorta – Değiştirme
20 – – Sigorta – Değiştirme
21 30 Bir Gül – Yakıt pompası (LD 6.2L kompresörlü)
22 – 20 1 sarı Sağ Spot Lambası – Polis
23 – 10 Bir kırmızı Yakıt Kapısı / Teşhis Portu
24 – 15 amper mavi radyo ekranı
25 – 10 Bir kırmızı Lastik basıncı m10itörü
26 15 A Mavi 25 A Şeffaf 30 A Yeşil Şanzıman (LD / LX) Yakıt pompası (LA) Yakıt pompası (LA 6,2 L kompresörlü)
27 – 25 1 klozet Amplifikatör / Yedek – Varsa
31 – 25 1 klozet Elektrikli Koltuklar
32 – 15 amper mavi HVAC Modülü / Grubu
33 – 15 amper mavi K10tak anahtarı / Kablosuz modül
34 – 10 Bir kırmızı Direksiy10 kol10u modülü / Saat / Yedek parça – Polis
35 – 5 amper br10zlaşma Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 15 amper mavi Radyo
38 – 20 1 sarı Kol dayanağının içindeki elektrik prizi
40 – – Sigorta – Değiştirme
41 – – Sigorta – Değiştirme
42 30 Bir Gül – Arka buz çözme
43 – 20 1 sarı Isıtmalı arka koltuklar / direksiy10 simidi
44 – 10 Bir kırmızı Park yardımı / Kör nokta / Kamera
45 – 15 amper mavi Küme / Dikiz aynası / Pusula
46 – 10 Bir kırmızı Uyarlanabilir Hız Sabitleyici – Varsa
47 – 10 Bir kırmızı Uyarlanabilir ön aydınlatma – varsa
48 – 20 1 sarı Aktif / Yedek Uzaklaştırma – Polis
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Isıtmalı ön koltuklar – varsa
52 – 10 Bir kırmızı Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa
53 – 10 Bir kırmızı Arabada HVAC modülü / sıcaklık sensörü
54 – 10 Bir kırmızı Modül hava yastığı
55 – – Sigorta – Değiştirme
56 – – Sigorta – Değiştirme
57 – – Sigorta – Değiştirme
58 – 10 Bir kırmızı Modül hava yastığı
59 – 20 1 sarı Ayarlanabilir Pedallar – Polis
60 – – Sigorta – Değiştirme
61 – 20 1 sarı Çakmak – varsa
62 – – Sigorta – Değiştirme
63 – – Sigorta – Değiştirme
64 – 25 1 klozet Arka camlar
65 – 10 Bir kırmızı Modül hava yastığı
66 – – Sigorta – Değiştirme
67 – 15 amper mavi Yarışın yönü
68 – 15 A mavi / 10 A kırmızı Aydınlatma / Arka güneşlik / CTR k10sol elektrik prizi – varsa
69 – – Sigorta – Değiştirme
70 – – Sigorta – Değiştirme



2016

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Dodge Challenger (2016)

Ön PDC’de sigorta tahsisi (2016)

boşluk kartuş sigortası Mini Sigorta Tanım
1 – – Sigorta – Değiştirme
2 40 A Yeşil – Radyatör Fanı # 1 – (Süperşarjsız 6.2L)
3 50 amper kırmızı – Elektrikli Hidrolik Direksiy10 # 1 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) – Varsa
4 30 Bir Gül – Giriş
5 40 A Yeşil – Elektr10ik Denge K10trolü
6 30 Bir Gül – Elektr10ik Denge K10trolü
7 20 amper mavi – Polis Ateşleme Yarışı / ACC # 1
8 20 amper mavi – Polis Ateşleme Yarışı / ACC # 2
9 – 20 1 sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 Bir kırmızı Güvenlik – Varsa / Kaput Altı Lamba – Polis
11 – 20 1 sarı boynuzlar
12 – 10 Bir kırmızı Klima debriyajı
13 – – Sigorta – Değiştirme
14 – – Sigorta – Değiştirme
15 – 20 1 sarı Sol HID – varsa
16 – 20 1 sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör Fanı # 2 – (Süperşarjsız 6.2L)
19 50 amper kırmızı Elektrikli Hidrolik Direksiy10 # 2 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı)
20 30 Bir Gül – Silecek motoru
21 30 Amper Pembe 20 Amper Mavi -Polis Far yıkayıcı – Varsa Polis Yarasa Yemi # 2
22 40 A Yeşil / 20 A Mavi – Polis Motor Soğutma Pompası (6.2L Süperşarjlı) / Polis Yarasa Gücü # 3
23 20 amper mavi – Polis yarasa yemeği #1
24 20 amper mavi – Polis Ateşleme Çalıştırması/ACC Beslemesi # 3
28 – – Sigorta – Değiştirme
29 – 15 amper mavi Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger)
30 – – Sigorta – Değiştirme
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Değiştirme
33 – – Sigorta – Değiştirme
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 1 sarı Güç Aktarma Organı # 2
36 – 10 Bir kırmızı Kilitlenme önleyici fren modülü
37 10 Bir kırmızı Motor k10trolörü / Radar fan rölesi (Charger / 300) / Elektrikli hidrolik direksiy10 modülü (Charger / 300) / Yakıt pompası rölesi (Charger / 300) / 5 hız
38 – 10 Bir kırmızı Modül hava yastığı
39 10 Bir kırmızı EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Yakıt Pompası Rölesi (Challenger) / Rad Fan Rölesi (Challenger)
48 10 Bir kırmızı AYVD modülü (şarj cihazı / 300) / ön aks bağlantısının kesilmesi (şarj cihazı / 300) / uyarlanabilir hız (zorlayıcı) – d10anıma bağlı olarak
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Vakum pompası
52 – 5 amper br10zlaşma Uyarlanabilir seyir (şarj cihazı / 300) – d10anıma bağlı olarak
53 – – Sigorta – Değiştirme
Bagaj bölmesi

Gövde sigorta kutusu şeması: Dodge Challenger (2016)

Arka PDC’de sigorta ataması (2016)

boşluk kartuş sigortası Mini Sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı # 1
3 – – Sigorta – Değiştirme
4 60 amper sarı – Ön PDC güç kaynağı # 2
5 30 A Pembe 20 A Mavi – Polis – Sunroof / kubbe lambası – Polis
6 40 A Yeşil – Dış aydınlatma # 1
7 40 A Yeşil – Dış aydınlatma # 2
8 30 Bir Gül – İç aydınlatma
9 40 A Yeşil – Elektrikli kilitler
10 30 Bir Gül – Sürücü kapısı k10trol modülü
11 30 Bir Gül – Yolcu kapısı k10trol modülü
12 – 20 1 sarı IP çift arka orta k10sol / çakmak – d10anıma bağlı olarak
15 40 A Yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 – – Sigorta – Değiştirme
18 30 Bir Gül – Mod Ağ Arayüzü – Polis
19 – – Sigorta – Değiştirme
20 – – Sigorta – Değiştirme
21 30 Bir Gül – Benzin pompası
22 – 20 A Sarı – Polis Sağ Spot Lambası – Polis
23 – 10 Bir kırmızı Yakıt Kapısı / Teşhis Portu
24 – 10 Bir kırmızı Entegre merkezi pil
25 – 10 Bir kırmızı Lastik basıncı m10itörü
26 – 15 amper mavi Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300)
27 – 25 1 klozet Amplifikatör – Varsa
31 – 25 A devre kesici Elektrikli koltuklar – varsa
32 – 15 amper mavi HVAC Modülü / Grubu
33 – 15 amper mavi K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa
34 – 10 Bir kırmızı Direksiy10 Kol10u / Saat Modülü (300)
35 – 5 amper br10zlaşma Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 1 sarı Radyo
38 – 20 1 sarı Kolçak / Media Hub k10solu içindeki güç soketi
40 – – Sigorta – Değiştirme
41 – – Sigorta – Değiştirme
42 30 Bir Gül – Arka buz çözme
43 – 20 1 sarı K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar)
44 – 10 Bir kırmızı Park yardımı / Kör nokta / Geri görüş kamerası
45 – 15 amper mavi Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü
46 – – Sigorta – Değiştirme
47 – 10 Bir kırmızı Uyarlanabilir ön aydınlatma / Otomatik uzun farlar / Gündüz sürüş farları – varsa
48 – 20 1 sarı Aktif süspansiy10 – varsa
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Isıtmalı ön koltuklar – varsa
52 – 10 Bir kırmızı Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa
53 – 10 Bir kırmızı Araçtaki HVAC modülü / sıcaklık sensörü
54 – – Sigorta – Değiştirme
55 – – Sigorta – Değiştirme
56 – – Sigorta – Değiştirme
57 – – Sigorta – Değiştirme
58 – 10 Bir kırmızı Modül hava yastığı
59 – 20 1 sarı Ayarlanabilir Pedallar – Polis
60 – 5 amper br10zlaşma Isıtmalı yıkayıcı nozulları (şarj cihazı)
61 – – Sigorta – Değiştirme
62 – – Sigorta – Değiştirme
63 – – Sigorta – Değiştirme
64 – 25 A devre kesici Arka camlar (Şarj Cihazı / 300)
65 – 10 Bir kırmızı Modül hava yastığı
66 – – Sigorta – Değiştirme
67 10 Bir kırmızı Yağmur ve ışık sensörü / Açılır tavan / RR iç ayna / Elektrik prizi aydınlatması (Orta k10sol) / Polis gaz kelebeği rölesi
68 – 10 Bir kırmızı Çift USB güç çıkışı – R / A Sense (Charger / 300) Arka güneşlik (Charger / 300)
69 – – Sigorta – Değiştirme
70 – – Sigorta – Değiştirme



2017

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Dodge Challenger (2017)

Ön PDC’de sigorta tahsisi (2017)

boşluk kartuş sigortası Mini Sigorta Tanım
1 – – Sigorta – Değiştirme
2 40 A Yeşil – Radyatör Fanı # 1 – (Süperşarjsız 6.2L)
3 50 amper kırmızı – Elektrikli Hidrolik Direksiy10 # 1 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) – Varsa
4 30 Bir Gül – Giriş
5 40 A Yeşil – Kilitlenme önleyici fren
6 30 Bir Gül – Kilitlenme önleyici fren
7 20 amper mavi – Polis Ateşleme Yarışı / ACC # 1
8 20 amper mavi – Polis Ateşleme Yarışı / ACC # 2
9 – 20 1 sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 Bir kırmızı İzinsiz Giriş MOD (300) – Varsa / Kaputun altındaki lamba – Polis
11 – 20 1 sarı boynuzlar
12 – 10 Bir kırmızı Klima debriyajı
13 – – Sigorta – Değiştirme
14 – – Sigorta – Değiştirme
15 – 20 1 sarı Sol HID – varsa
16 – 20 1 sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör Fanı – (Süperşarjsız 6.2L)
19 50 amper kırmızı – # 2 Elektrikli Direksiy10 – Varsa / # 2 Radyatör Fanı (6,2L Süperşarjlı)
20 30 Bir Gül – Silecek motoru
21 30 A Pembe 20 A Mavi – Polis – Far yıkayıcı – Varsa Polis Yarasa Yemi # 2
22 40 A Yeşil / 20 A Mavi – Polis – Motor Soğutma Pompası (6.2L Süperşarjlı) / Polis Yarasa Gücü # 3
23 20 amper mavi – Polis yarasa yemeği #1
24 20 amper mavi – Polis Ateşleme Çalıştırması/ACC Beslemesi # 3
28 – – Sigorta – Değiştirme
29 15 amper mavi Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger)
30 – – Sigorta – Değiştirme
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Değiştirme
33 – – Sigorta – Değiştirme
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 1 sarı Güç Aktarma Organı # 2
36 – 10 Bir kırmızı Kilitlenme önleyici fren modülü
37 10 Bir kırmızı Motor K10trol Cihazı / Rad Fan Rölesi (Şarj Cihazı / 300) / Elektrik Hidrolik Direksiy10 Modülü (Şarj Cihazı / 300) / 5 vitesli TCM
38 – 10 Bir kırmızı Modül hava yastığı
39 10 Bir kırmızı EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Rad Fan Rölesi (Challenger)
48 – 10 Bir kırmızı AWD modülünün / ön aksın bağlantısının kesilmesi – varsa
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Vakum pompası
52 – 5 amper br10zlaşma Adaptif seyir – d10anıma bağlı olarak
53 – – Sigorta – Değiştirme
Bagaj bölmesi

Gövde sigorta kutusu şeması: Dodge Challenger (2017)

Arka PDC’de sigorta ataması (2017)

boşluk kartuş sigortası Mini Sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı # 1
3 – – Sigorta – Değiştirme
4 60 amper sarı – Ön PDC güç kaynağı # 2
5 30 A Pembe 20 A Mavi – Polis – Sunroof / kubbe lambası – Polis
6 40 A Yeşil – Dış aydınlatma # 1
7 40 A Yeşil – Dış aydınlatma # 2
8 30 Bir Gül – İç aydınlatma
9 40 A Yeşil – Elektrikli kilitler
10 30 Bir Gül – Sürücü kapısı k10trol modülü
11 30 Bir Gül – Yolcu kapısı k10trol modülü
12 – 20 1 sarı Arka orta k10sol IP / çift USB çakmak – varsa
15 40 A Yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 – – Sigorta – Değiştirme
18 30 Bir Gül – Mod Ağ Arayüzü – Polis
19 – – Sigorta – Değiştirme
20 – – Sigorta – Değiştirme
21 30 Bir Gül – Benzin pompası
22 – 20 A Sarı – Polis Sağ Spot Lambası – Polis
23 – 10 Bir kırmızı Yakıt Kapısı / Teşhis Portu
24 – 10 Bir kırmızı Entegre merkezi pil
25 – 10 Bir kırmızı Lastik basıncı m10itörü
26 15 amper mavi Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300)
27 – 25 1 klozet Amplifikatör – Varsa
31 – 25 A devre kesici Elektrikli koltuklar – varsa
32 – 15 amper mavi HVAC Modülü / Grubu
33 – 15 amper mavi K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa
34 – 10 Bir kırmızı Direksiy10 Kol10u / Saat Modülü (300)
35 – 5 amper br10zlaşma Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 1 sarı Radyo
38 – 20 1 sarı Kolçak / Media Hub k10solu içindeki güç soketi
40 – – Sigorta – Değiştirme
41 – – Sigorta – Değiştirme
42 30 Bir Gül – Arka buz çözme
43 20 1 sarı K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar)
44 – 10 Bir kırmızı Park yardımı / Kör nokta / Geri görüş kamerası
45 15 amper mavi Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü / Öne bakan kamera (Şeritten ayrılma)
46 – – Sigorta – Değiştirme
47 10 Bir kırmızı Uyarlanabilir Ön Aydınlatma / Gündüz Farları – Varsa
48 – 20 1 sarı Süspansiy10 aktif – (6,4 L / 6,2 L)
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Isıtmalı / havalandırmalı ön koltuklar – varsa
52 10 Bir kırmızı Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa
53 – 10 Bir kırmızı Araçtaki HVAC modülü / sıcaklık sensörü
54 – – Sigorta – Değiştirme
55 – – Sigorta – Değiştirme
56 – – Sigorta – Değiştirme
57 – – Sigorta – Değiştirme
58 – 10 Bir kırmızı Modül hava yastığı
59 – 20 1 sarı Ayarlanabilir Pedallar – Polis
60 – – Sigorta – Değiştirme
61 – – Sigorta – Değiştirme
62 – – Sigorta – Değiştirme
63 – – Sigorta – Değiştirme
64 – 25 A devre kesici Arka camlar (Şarj Cihazı / 300)
65 – 10 Bir kırmızı Modül hava yastığı
66 – – Sigorta – Değiştirme
67 10 Bir kırmızı Yağmur ve ışık sensörü / Sunroof / RR iç ayna / Polis gaz rölesi
68 10 Bir kırmızı Çift USB güç çıkışı – R / A Sense (Charger / 300) Arka güneşlik (Charger / 300) RR USB Zamanlayıcı
69 – – Sigorta – Değiştirme
70 – – Sigorta – Değiştirme



2018, 2019

Makine bölümü

Kaputun altındaki sigorta kutusu şeması: Dodge Challenger (2018, 2019- ..)

Ön PDC’de sigorta ataması (2018, 2019)

boşluk kartuş sigortası Mini Sigorta Tanım
1 – – Sigorta – Değiştirme
2 40 A Yeşil – Radyatör Fanı # 1 – (Süperşarjsız 6.2L)
3 50 amper kırmızı – Elektrikli hidrolik direksiy10 n ° 1 – varsa
4 30 Bir Gül – Giriş
5 40 A Yeşil – Kilitlenme önleyici fren
6 30 Bir Gül – Kilitlenme önleyici fren
7 20 amper mavi – Polis Ateşleme Yarışı / ACC # 1
8 50 A kırmızı / 20 A mavi – Radyatör fanı (6.2L kompresörlü) / Polis Ateşleme Çalıştırması / ACC # 2
9 – 20 1 sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 Bir kırmızı İzinsiz Giriş MOD (300) – Varsa / Kaputun altındaki lamba – Polis
11 – 20 1 sarı boynuzlar
12 – 10 Bir kırmızı Klima debriyajı
13 – – Sigorta – Değiştirme
14 – – Sigorta – Değiştirme
15 – 20 1 sarı Sol HID – varsa
16 – 20 1 sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör Fanı – (Süperşarjsız 6.2L)
19 50 amper kırmızı – Elektrikli hidrolik direksiy10 n ° 2 – varsa
20 30 Bir Gül – Silecek motoru
21 30 A Pembe 20 A Mavi – Polis Far yıkayıcı – Varsa Polis Yarasa Yemi # 2
22 40 A Yeşil / 20 A Mavi – Polis Motor Soğutma Pompası (6.2L Süperşarjlı) / Polis Yarasa Gücü # 3
23 20 amper mavi – Polis yarasa yemeği #1
24 50 A kırmızı / 20 A mavi – Radyatör fanı (6,2 L kompresörlü) / Polis ateşlemesi / ACC güç kaynağı n ° 3
28 – – Sigorta – Değiştirme
29 15 amper mavi Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger)
30 – – Sigorta – Değiştirme
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Değiştirme
33 – – Sigorta – Değiştirme
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 1 sarı Güç Aktarma Organı # 2
36 – 10 Bir kırmızı 2018: Kilitlenme önleyici fren modülü
2019: Kilitlenme önleyici fren modülü / Direksiy10 kol10u kilit modülü (varsa 300)
37 10 Bir kırmızı Motor K10trol Cihazı / Radar Fan Rölesi (Charger / 300) / Elektrik Hidrolik Direksiy10 Modülü (Charger / 300) / 5 vitesli TCM
38 – 10 Bir kırmızı Modül hava yastığı
39 10 Bir kırmızı EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Rad Fan Rölesi (Challenger)
48 – 10 Bir kırmızı AWD modülünün / ön aksın bağlantısının kesilmesi – varsa
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Vakum pompası
52 – 5 amper br10zlaşma Adaptif seyir – d10anıma bağlı olarak
53 – – Sigorta – Değiştirme
Bagaj bölmesi

Gövde sigorta kutusu şeması: Dodge Challenger (2018, 2019- ..)

Arka PDC’de sigorta ataması (2018, 2019)

boşluk kartuş sigortası Mini Sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı # 1
3 – – Sigorta – Değiştirme
4 60 amper sarı – Ön PDC güç kaynağı # 2
5 30 A Pembe 20 A Mavi – Polis – Sunroof / kubbe lambası – Polis
6 40 A Yeşil – Dış aydınlatma # 1
7 40 A Yeşil – Dış aydınlatma # 2
8 30 Bir Gül – İç aydınlatma
9 40 A Yeşil – Elektrikli kilitler
10 30 Bir Gül – Sürücü kapısı k10trol modülü
11 30 Bir Gül – Yolcu kapısı k10trol modülü
12 20 1 sarı IP çift arka orta k10sol / çakmak – d10anıma bağlı olarak
15 40 A Yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 20 amper mavi – Sağ Spot Lambası – Polis
18 30 Bir Gül – Mod-F10t ağ arayüzü
19 – – Sigorta – Değiştirme
20 – – Sigorta – Değiştirme
21 30 Bir Gül – Yakıt pompası (6.2L SRT Dem10 değil)
22 – 5 amper br10zlaşma Siber Ağ Geçidi Modu
23 – 10 Bir kırmızı Yakıt Kapısı / Teşhis Portu
24 – 10 Bir kırmızı Entegre merkezi pil
25 – 10 Bir kırmızı Lastik basıncı m10itörü
26 15 amper mavi Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300)
27 – 25 1 klozet Amplifikatör – Varsa
31 – 25 A devre kesici Elektrikli koltuklar – varsa
32 – 15 amper mavi HVAC Modülü / Grubu
33 – 15 amper mavi K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa
34 – 10 Bir kırmızı Direksiy10 Kol10u Modülü / Saat (300)
35 – 5 amper br10zlaşma Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 1 sarı Radyo
38 – 20 1 sarı Kolçak / Media Hub k10solu içindeki güç soketi
40 30 Bir Gül – Yakıt pompası (6,2 L SRT Dem10 – varsa)
41 30 Bir Gül – Yakıt pompası (6,2 L SRT Dem10 – varsa)
42 30 Bir Gül – Arka buz çözme
43 20 1 sarı K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar)
44 – 10 Bir kırmızı Park yardımı / Kör nokta / Geri görüş kamerası
45 – 15 amper mavi Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü / Öne bakan kamera (Şeritten ayrılma) / Cyber ​​​​Gateway
46 – – Sigorta – Değiştirme
47 10 Bir kırmızı Uyarlanabilir Ön Aydınlatma / Gündüz Farları – Varsa
48 – 20 1 sarı Süspansiy10 aktif – (6,4 L / 6,2 L)
49 – – Sigorta – Değiştirme
50 – – Sigorta – Değiştirme
51 – 20 1 sarı Isıtmalı / havalandırmalı ön koltuklar – varsa
52 10 Bir kırmızı Isıtmalı Bardaklık / Isıtmalı Arka Koltuk Anahtarları – Varsa
53 – 10 Bir kırmızı Araçtaki HVAC modülü / sıcaklık sensörü
54 – – Sigorta – Değiştirme
55 – – Sigorta – Değiştirme
56 – – Sigorta – Değiştirme
57 – – Sigorta – Değiştirme
58 – 10 Bir kırmızı Modül hava yastığı
59 – 20 1 sarı Ayarlanabilir Pedallar – Polis
60 – – Sigorta – Değiştirme
61 – – Sigorta – Değiştirme
62 – – Sigorta – Değiştirme
63 – – Sigorta – Değiştirme
64 – 25 A devre kesici Arka camlar (Şarj Cihazı / 300)
65 – 10 Bir kırmızı Modül hava yastığı
66 – – Sigorta – Değiştirme
67 10 Bir kırmızı Yağmur ve ışık sensörü / Sunroof / RR iç ayna / Polis gaz rölesi
68 10 Bir kırmızı Çift USB güç çıkışı – R / A Sense (Charger / 300) Arka güneşlik (Charger / 300) RR USB Zamanlayıcı
69 – – Sigorta – Değiştirme
70 – – Sigorta – Değiştirme
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
