Bu yazıda, 2008’den 2014’e kadar üretilen 1 facelift öncesi üçüncü nesil Dodge Challenger’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Dodge Challenger 2009-2014
Sigorta kutusu konumu
Entegre güç modülü

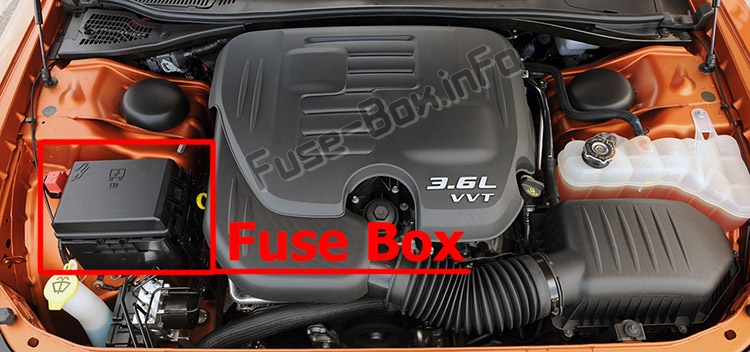

Entegre Güç Modülü (IPM), yolcu tarafında motor bölmesinde bulunur.
Arka güç dağıtım merkezi

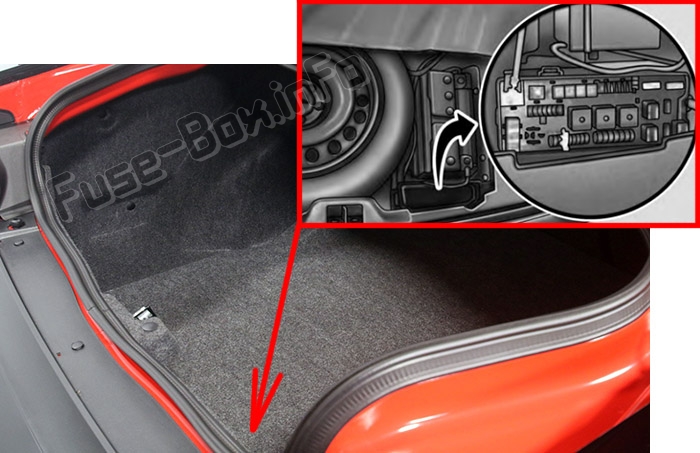

Ayrıca bagajda yedek lastik erişim panelinin altında 1 elektrik dağıtım merkezi bulunmaktadır.
Sigorta kutusu şemaları
2009, 2010
Makine bölümü
2010 kullanım kılavuzundaki sigorta kutusu şeması kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri farklı olabilir.

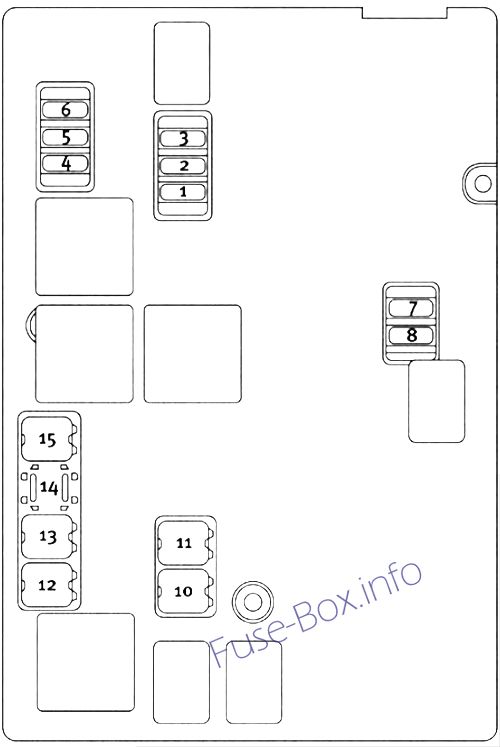

IPM’de sigorta ataması (2009, 2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 Bir Doğal | Güç Aktarma Organı K10trol Modülü (PCM) / NGS (Akü) Gücü |
| 3 | – | 25 Bir Doğal | Ateşleme başlatma / başlatma |
| 4 | – | 25 Bir Doğal | EGR / Alternatör solenoidi |
| 5 | – | – | – |
| 6 | – | 25 Bir Doğal | Ateşleme bobinleri / Enjektörler |
| 7 | – | – | – |
| 8 | – | 30 A Yeşil | Giriş |
| 9 | – | – | – |
| 10 | 30 Bir Gül | – | silecek |
| 11 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri |
| 12 | 40 A Yeşil | – | Düşük / Yüksek Radyatör Fanı |
| 13 | 50 amper kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
| 14 | – | – | – |
| 15 | 50 amper kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Arka güç dağıtım merkezi
2010 kullanım kılavuzundaki sigorta kutusu şeması kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri farklı olabilir.

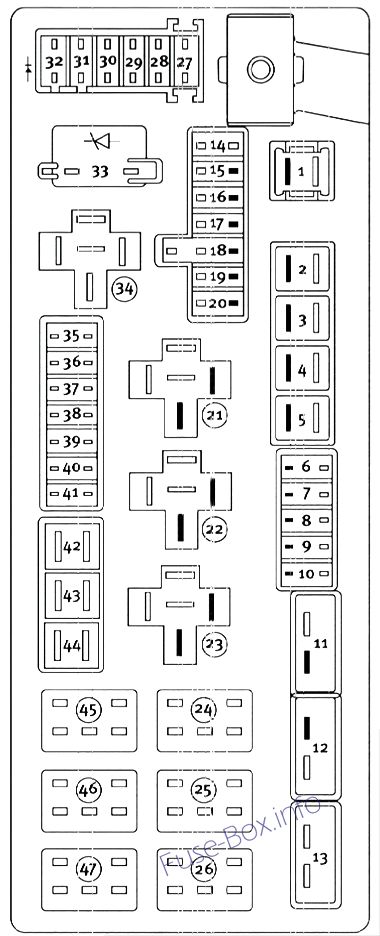

Arka güç dağıtım merkezindeki sigorta yerleşimi (2009, 2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | Arka güç dağıtım merkezinin K10tak Kapalı Çekme (IOD) Boşluğu 1, m10taj sırasında aracın taşınması için gerekli olan siyah 1 IOD sigortası içerir. Servis değiştirme parçası 60 amperlik sarı kartuş sigortasıdır. | |
| 2 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 3 | – | – | – |
| 4 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 5 | 30 Bir Gül | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 1 sarı | Benzin pompası |
| 7 | – | 15 amper mavi | Ses yükseltici – varsa |
| 8 | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) | |
| 9 | – | 20 1 sarı | Fiş |
| 10 | – | 25 Bir Doğal | Vakum pompası – varsa |
| 11 | 25 amper devre kesici | – | Sürücü koltuğu tertibatı ve anahtarı (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 12 | 25 amper devre kesici | – | Yolcu koltuğu şalteri (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili satıcı tarafından 10arılabilen otomatik sıfırlama sigortaları (devre kesiciler) içerir) |
| 13 | 25 amper devre kesici | – | Kapı modülleri, sürücü elektrikli cam düğmesi ve yolcu elektrikli cam düğmesi (boşluklar 11, 12 ve 13, yalnızca yetkili 1 satıcı tarafından 10arılabilecek kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 14 | – | 10 Bir kırmızı | AC ısıtma k10trolü / grubu / güvenlik modülü – d10anıma bağlı olarak |
| 15 | – | 20 1 sarı | Aktif amortisör – varsa |
| 16 | – | 20 1 sarı | Isıtmalı koltuk modülü – varsa |
| 17 | – | 20 1 sarı | Gösterge paneli |
| 18 | – | 20 1 sarı | Çakmak (gösterge tablosu) |
| 19 | – | 10 Bir kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 15 amper mavi | Ateşleme, AC Isıtıcı K10trolü / Yolcu Kısıtlama K10trol Cihazı (ORC) |
| 29 | 5 amper br10zlaşma | Küme / Elektr10ik Stabilite K10trolü (ESC) / Güç Aktarma Organı K10trol Modülü (PCM) / YANGIN DURDURMA anahtarı | |
| 30 | – | 10 Bir kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 amper br10zlaşma | Anten modülü – Varsa / Elektrikli aynalar |
| 36 | – | 25 Bir Doğal | Ahizesiz telef10 – Varsa / Radyo / Amplifikatör güç kaynağı |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | – | 10 Bir kırmızı | Kargo / Araç Bilgi Işık Modülü – Varsa |
| 39 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| 40 | – | 5 amper turuncu | Otomatik iç dikiz aynası / ısıtmalı koltuklar – varsa / anahtar sırası |
| 41 | – | – | – |
| 42 | 30 Bir Gül | – | Ön fan motoru |
| 43 | 30 Bir Gül | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör / açılır tavan – varsa |
2011, 2013, 2014
Makine bölümü
2010 kullanım kılavuzundaki sigorta kutusu şeması kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri farklı olabilir.
IPM’de sigorta ataması (2011, 2013, 2014)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 Bir Doğal | Güç Aktarma Organı K10trol Modülü (PCM) / NGS (Akü) Gücü |
| 3 | – | 25 Bir Doğal | Ateşleme başlatma / başlatma |
| 4 | – | 25 Bir Doğal | EGR / Alternatör solenoidi |
| 5 | – | 15 amper mavi | Güç aktarma sistemi k10trol modülü |
| 6 | – | 25 Bir Doğal | Ateşleme bobinleri / Enjektörler |
| 7 | – | 25 Bir Doğal | Far yıkama rölesi – varsa |
| 8 | – | 30 A Yeşil | Giriş |
| 9 | – | – | – |
| 10 | 30 Bir Gül | – | silecek |
| 11 | 30 Bir Gül | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri |
| 12 | 40 A Yeşil | – | Düşük / Yüksek Radyatör Fanı |
| 13 | 50 amper kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
| 14 | – | – | – |
| 15 | 50 amper kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Arka güç dağıtım merkezi
2010 kullanım kılavuzundaki sigorta kutusu şeması kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri farklı olabilir.
Arka güç dağıtım merkezindeki sigorta yerleşimi (2011, 2013, 2014)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | Arka güç dağıtım merkezinin K10tak Kapalı Çekme (IOD) Boşluğu 1, m10taj sırasında aracın taşınması için gerekli olan siyah 1 IOD sigortası içerir. Servis değiştirme parçası 60 amperlik sarı kartuş sigortasıdır. | |
| 2 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 3 | – | – | – |
| 4 | 40 A Yeşil | – | Entegre Güç Modülü (IPM) |
| 5 | 30 Bir Gül | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 1 sarı | Benzin pompası |
| 7 | – | 15 amper mavi | Ses yükseltici – varsa |
| 8 | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) | |
| 9 | – | 20 1 sarı | Fiş |
| 10 | – | – | – |
| 11 | 25 amper devre kesici | – | Sürücü koltuğu tertibatı ve anahtarı (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili 1 satıcı tarafından 10arılabilen kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 12 | 25 amper devre kesici | – | Yolcu koltuğu şalteri (11, 12 ve 13 numaralı boşluklar, yalnızca yetkili satıcı tarafından 10arılabilen otomatik sıfırlama sigortaları (devre kesiciler) içerir) |
| 13 | 25 amper devre kesici | – | Kapı modülleri, sürücü elektrikli cam düğmesi ve yolcu elektrikli cam düğmesi (boşluklar 11, 12 ve 13, yalnızca yetkili 1 satıcı tarafından 10arılabilecek kendi kendini sıfırlayan sigortalar (devre kesiciler) içerir) |
| 14 | – | 10 Bir kırmızı | AC ısıtma k10trolü / grubu / güvenlik modülü – d10anıma bağlı olarak |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | 20 1 sarı | Grup |
| 18 | – | 20 1 sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 Bir kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 10 Bir kırmızı | ateşleme darbesi |
| 29 | 5 amper br10zlaşma | Küme / Elektr10ik Stabilite K10trolü (ESC) / Güç Aktarma Organı K10trol Modülü (PCM) / YANGIN DURDURMA anahtarı | |
| 30 | – | 10 Bir kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 amper br10zlaşma | Anten modülü – Varsa / Elektrikli aynalar |
| 36 | – | 25 Bir Doğal | Ahizesiz telef10 – Varsa / Radyo / Amplifikatör güç kaynağı |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | – | 10 Bir kırmızı | Kargo / Araç Bilgi Işık Modülü – Varsa |
| 39 | – | 10 Bir kırmızı | Isıtmalı aynalar – varsa |
| 40 | – | 5 amper turuncu | Otomatik iç dikiz aynası / ısıtmalı koltuklar – varsa / anahtar sırası |
| 41 | – | – | – |
| 42 | 30 Bir Gül | – | Ön fan motoru |
| 43 | 30 Bir Gül | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör / açılır tavan – varsa |
