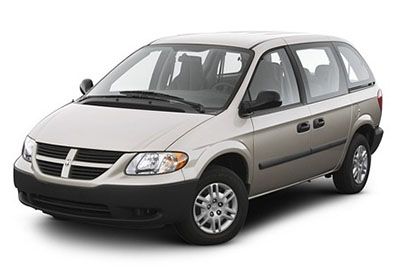

Bu yazıda 2001’den 2007’ye kadar üretilen dördüncü nesil Dodge Caravan’ı ele alıyoruz. Burada
Sigorta Düzenlemesi Dodge Caravan 2001-2007
2005-2007 kullanıcı kılavuzundaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.

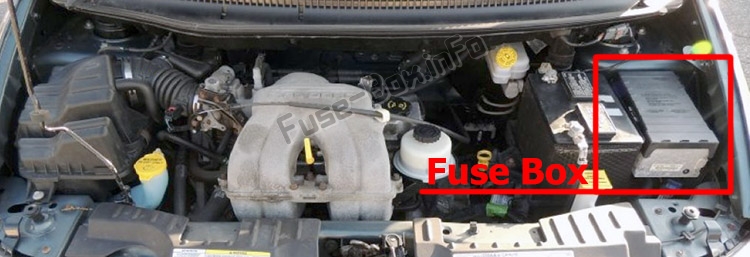

Sigorta kutusu konumu
Entegre güç modülü, motor bölmesinde akünün yanında bulunur.
Bu merkezde maksi sigortalar, mini sigortalar ve röleler bulunur. Her 1 bileşeni tanımlayan 1 etiket, kapağın iç kısmına basılmıştır.

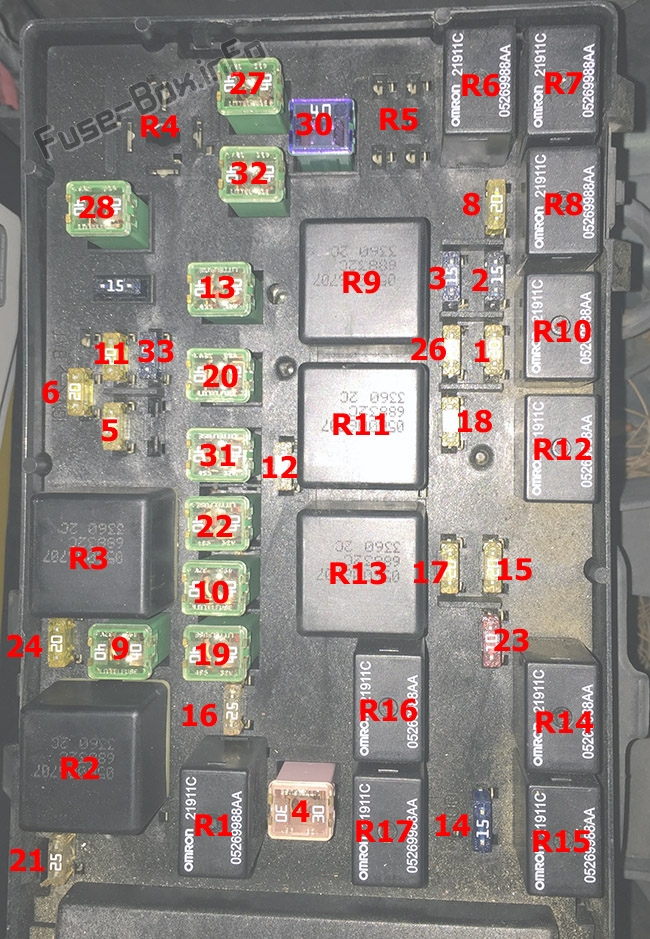

Sigorta kutusunun şeması
IPM’de sigortaların ve rölelerin atanması
| boşluk | amplifikatör | Tanım |
|---|---|---|
| F4 | 30 Bir Gül | Ön cam silecekleri |
| F9 | 40 A Yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| F10 | 40 A Yeşil | Ön fan |
| F13 | 40 A Yeşil | Elektr10ik arka aydınlatma (EBL) |
| F19 | 40 A Yeşil | Karoseri k10trol modülü (BCM) güç kaynağı 1 |
| F20 | 30 Bir Gül | Merkezi amplifikatör |
| F22 | 30 Bir Gül | Koltuklar |
| F27 | 40 A Yeşil | Radyatör fanı |
| F28 | 40 A Yeşil | Elektrikli camlar |
| F30 | 40 A Yeşil | Far yıkayıcılar (yalnızca ihracat) |
| F31 | 40 A Yeşil | Elektrikli sürgülü kapı |
| F32 | 40 A Yeşil | Elektrikli bagaj kapağı |
| F1 | 20 1 sarı | Sis farları |
| F2 | 15 amper mavi | Sol park lambası / arka lamba |
| F3 | 15 amper mavi | Park lambası / arka sağ |
| F5 | 20 1 sarı | RDO / IP ateşleme |
| F6 | 20 1 sarı | Ateşleme veya 12 voltluk pil |
| F8 | 20 1 sarı | korna çalmak |
| F11 | 20 1 sarı | EWD arka silecek |
| F12 | 25 Bir Doğal | Arka fan |
| F14 | 20 1 sarı | Ateşleme kesme (IOD) |
| F15 | 20 1 sarı | Otomatik Elektr10ik Transaks Aküsü (EATX) |
| F 16 | 25 Bir Doğal | TSA |
| F17 | 20 1 sarı | Benzin pompası |
| F18 | 15 amper mavi | Debriyaj Klima |
| F21 | 25 Bir Doğal | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| F23 | 10 Bir kırmızı | K10tak anahtarı |
| F24 | 20 1 sarı | Risk |
| F26 | 20 1 sarı | Stop lambası |
| F33 | 15 amper mavi | Ön / arka yıkayıcı |
| 20 1 sarı | Yedek parça (IOD) | |
| R1 | Otomatik kapanma | |
| R2 | marş | |
| R3 | Aksesuar | |
| R4 | Kıyamamak | |
| R5 | Far yıkayıcılar (ihracat) | |
| R6 | Park lambası | |
| R7 | korna çalmak | |
| R8 | Ön sis lambası | |
| R9 | buğu çözücü | |
| R10 | Klima kompresörü debriyajı | |
| R11 | Arka fan motoru | |
| R12 | Benzin pompası | |
| R13 | Ön fan motoru | |
| R14 | İletim k10trolü | |
| R15 | Kıyamamak | |
| R16 | Ön silecek yukarı / aşağı | |
| R17 | Ön silecek açık / kapalı |
