Dodge Caliber (2006-2012) Sigorta Kutusu Şeması

Dodge Calibre 2006’dan 2012’ye kadar üretilmiştir. Bu yazımızda Dodge Calibre 2006, 2007, 2008, 2009, 2010, 2011 ve 2012’nin sigorta kutusu şemalarını bulabilir, sigorta panellerinin araç içindeki yeri hakkında bilgi alabilir, ve her 1 sigortanın atamasını öğrenin (sigortaların düzenlenmesi).

İçindekiler

Sigorta düzeni Dodge Calibre 2006-2012
2006
2007, 2008
2009, 2010
2011, 2012

İçerik gizle

1 Sigorta düzeni Dodge Calibre 2006-2012

1.1 2006

1.1.1 IPM’de sigorta ataması (2006)

1.2 2007, 2008

1.2.1 IPM’de sigorta ataması (2007, 2008)

1.3 2009, 2010

1.3.1 IPM’de sigorta ataması (2009, 2010)

1.4 2011, 2012

1.4.1 IPM’de sigorta ataması (2011, 2012)

Sigorta düzeni Dodge Calibre 2006-2012

Çakmak sigortaları (elektrik prizi) , kutu motor bölmesi sigortalarında №11 (Elektrik prizi), №13 (Acc Çıkışı arka / Cigar Lighte) ve №16 (2006-2008) (Acc Çakmak) sigortalarıdır.

Sigorta kutusu konumu

Entegre güç modülü (sigorta kutusu), motor bölmesinde hava filtresinin yanında bulunur.

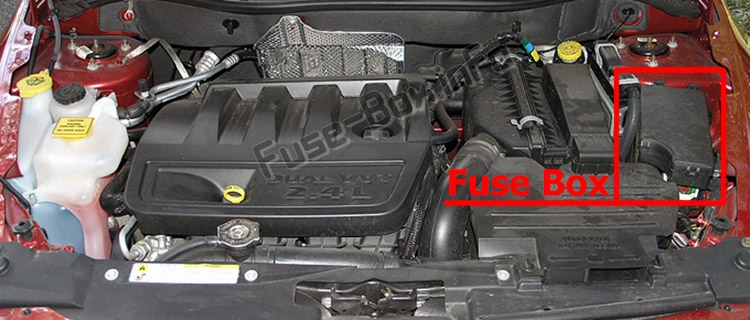

Bu merkez, kartuş sigortaları ve mini sigortaları içerir. Kapağın iç kısmına her 1 bileşeni tanımlayan 1 etiket basılabilir. Sigortaların motor bölmesindeki yeri: Dodge Calibre (2006-2012)

Sigorta kutusu şemaları

2006

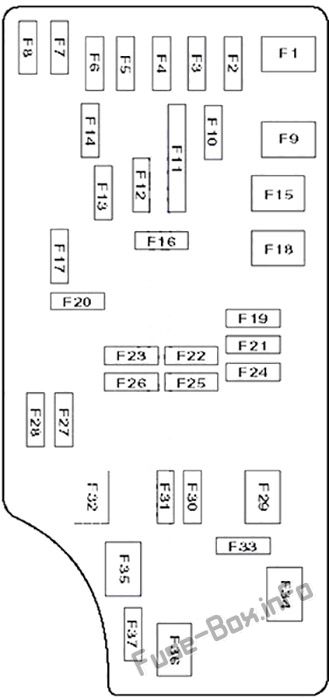

Kaputun altındaki sigorta kutusunun şeması: Dodge Calibre (2006, 2007, 2008, 2009, 2010, 2011, 2012)

IPM’de sigorta ataması (2006)

boşluk	kartuş sigortası	Mini sigorta	Tanım
1	40 A Yeşil		Üst besleme
2		20 1 sarı	ECU AWD güç kaynağı
3		10 Bir kırmızı	CHMSL fren k10taktörü güç kaynağı
4		10 Bir kırmızı	K10tak anahtarı gücü
5		20 1 sarı	Römork
6		10 Bir kırmızı	IOD Sw/Pwr Mir/ Ocm Direksiy10 Cntrl Sdar/Hfm
7		30 A Yeşil	IOD Sensörü 1
8		30 A Yeşil	IOD Algısı 2
9	40 amper Yeşil		Elektrikli Koltuklar
10		20 1 sarı	CCN elektrikli kilitler
11		15 amper açık mavi	Fiş
12		20 1 sarı	Çalıştır / Hızlandır
13		20 1 sarı	Güç çalıştırma/Acc Çıkışı RR
14		10 Bir kırmızı	IOD CCN / İç aydınlatma
15	40 A Yeşil		RAD Fan Rölesi Pil Gücü
16		15 amper açık mavi	IGN Run / Acc Puro Ltr / Sunroof
17		10 Bir kırmızı	Güç kaynağı IOD Mod-Wcm
18	40 A Yeşil		ASD röle k10tağı PWR güç kaynağı
19		20 1 sarı	Beslenme PWR Amp 1 & Amp 2
20		15 amper açık mavi	10D güç radyo
21		10 Bir kırmızı	IOD Feed Intrus Mod/Slren
22		10 Bir kırmızı	Hvac / Pusula IGN RUN sensörü
23		15 amper açık mavi	ENG ASD Güç Rölesi 3
24		25 Bir Doğal	PWR açılır tavan güç kaynağı
25		10 Bir kırmızı	Isıtmalı ayna
26		15 amper açık mavi	ENG ASD Güç Rölesi 2
27		10 Bir kırmızı	IGN RUN benzersiz ORC Beslemesi
28		10 Bir kırmızı	Akı ORC/OCM IGN RUN
29			Sıcak araba (sigorta gerekmez)
30		20 1 sarı	Isıtmalı koltuklar
31		10 Bir kırmızı	Far yıkama röle k10trolü
32	30 Bir Gül		ENG ASD K10trol Beslemesi 1
33		10 Bir kırmızı	ABS MOD/J1962 Bağlantı/PCM
34	30 Bir Gül		ABS valf kaynağı
35	40 A Yeşil		ABS pompa güç kaynağı
36	30 Bir Gül		Far yıkama k10trolü / Akıllı Cam
37		25 Bir Doğal	110 İnvertör

2007, 2008

Kaputun altındaki sigorta kutusunun şeması: Dodge Calibre (2006, 2007, 2008, 2009, 2010, 2011, 2012)

IPM’de sigorta ataması (2007, 2008)

boşluk	kartuş sigortası	Mini sigorta	Tanım
1	Boş		Boş
2		15 amper açık mavi	AWD / 4WD ECU güç kaynağı
3		10 Bir kırmızı	CHMSL fren k10taktörü güç kaynağı
4		10 Bir kırmızı	K10tak anahtarı gücü
5		20 1 sarı	Römork
6		10 Bir kırmızı	lOD Sw/Pwr Mir/Ocm Direksiy10 Cntrl Sdar/Eller Serbest Telef10
7		30 A Yeşil	IOD Sensörü 1
8		30 A Yeşil	IOD Algısı 2
9	40 A Yeşil		Elektrikli Koltuklar
10		20 1 sarı	CCN elektrikli kilitler
11		15 amper açık mavi	Fiş
12		20 1 sarı	Çalıştır / Hızlandır
13		20 1 sarı	Güç çalıştırma/Acc Çıkışı RR
14		10 Bir kırmızı	IOD CCN / İç aydınlatma
15	40 A Yeşil		RAD Fan Rölesi Pil Gücü
16		15 amper açık mavi	1GN Run / Acc Puro Ltr / Sunroof
17		10 Bir kırmızı	Güç kaynağı IOD Mod-Wcm
18	40 A Yeşil		ASD röle k10tağı PWR güç kaynağı
19		20 1 sarı	Beslenme PWR Amp 1 & Amp 2
20		15 amper açık mavi	IOD güç kaynağı radyosu
21		10 Bir kırmızı	IOD Yem Hırsız Modu / Siren
22		10 Bir kırmızı	1GN RUN ısı / klima / pusula sensörü
23		15 amper açık mavi	ENG ASD Güç Rölesi 3
24		15 amper açık mavi	Sunroof için güç kaynağı
25		10 Bir kırmızı	Isıtmalı ayna
26		15 amper açık mavi	ENG ASD Güç Rölesi 2
27		10 Bir kırmızı	1GN RUN benzersiz ORC Beslemesi
28		10 Bir kırmızı	1GN RUN ORC/OCM Besleme
29			Sıcak araba (sigorta gerekmez)
30		20 1 sarı	Isıtmalı koltuklar
31		10 Bir kırmızı	Far yıkama röle k10trolü
32	30 Bir Gül		ENG ASD K10trol Beslemesi 1
33		10 Bir kırmızı	ABS MOD/J1962 Bağlantı/PCM
34	30 Bir Gül		ABS valf kaynağı
35	40 A Yeşil		ABS pompa güç kaynağı
36	30 Bir Gül		Far / Ön cam yıkayıcı k10trolü / Akıllı cam
37		25 Bir Doğal	110 İnvertör

2009, 2010

Kaputun altındaki sigorta kutusunun şeması: Dodge Calibre (2006, 2007, 2008, 2009, 2010, 2011, 2012)

IPM’de sigorta ataması (2009, 2010)

boşluk	kartuş sigortası	Mini Sigorta	Tanım
1	Boş		Boş
2		15 amper açık mavi	AWD / 4WD ECU güç kaynağı
3		10 Bir kırmızı	CHMSL fren k10taktörü güç kaynağı
4		10 Bir kırmızı	K10tak anahtarı / OCM güç kaynağı
5		20 1 sarı	Çekme – d10anıma bağlı olarak
6		10 Bir kırmızı	IOD Sw / Pwr Mir / Sdar Direksiy10 Cntrl / Eller Serbest Telef10 – Varsa
7		30 A Yeşil	IOD Sensörü 1
8		30 A Yeşil	IOD Algısı 2
9	40 A Yeşil		Elektrikli koltuklar – varsa
10		20 1 sarı	CCN elektrikli kilitler / İç aydınlatma
11		15 amper açık mavi	Fiş
12		20 1 sarı	Çalıştır / Hızlandır
13		20 1 sarı	Pwr Run / Acc Çıkışı RR / Kubbe Lambası / Çakmak
14		10 Bir kırmızı	IOD CCN’si
15	40 A Yeşil		RAD Fan Rölesi Pil Gücü
16		15 amper açık mavi	IGN Run dome lambası / Acc / Sunroof / Arka silecek motoru / ACC invertör
17		10 Bir kırmızı	Güç kaynağı IOD Mod-Wcm
18	40 A Yeşil		ASD röle k10tağı PWR güç kaynağı
19		20 1 sarı	Beslenme PWR Amp 1 & Amp 2
20		15 amper açık mavi	IOD güç kaynağı radyosu
21		10 Bir kırmızı	IOD Feed Intruder Modu / Siren – Varsa
22		10 Bir kırmızı	Isı sensörü / AC / IGN RUN pusulası
23		15 amper açık mavi	ENG ASD Güç Rölesi 3
24		15 amper açık mavi	Sunroof için güç kaynağı – varsa
25		10 Bir kırmızı	Isıtmalı ayna – varsa
26		15 amper açık mavi	ENG ASD Güç Rölesi 2
27		10 Bir kırmızı	IGN RUN benzersiz ORC Beslemesi
28		10 Bir kırmızı	Akı ORC/OCM IGN RUN
29			Sıcak araba (sigorta gerekmez)
30		20 1 sarı	Isıtmalı koltuk – varsa
31		10 Bir kırmızı	Far yıkayıcı röle k10trolü – varsa
32	30 Bir Gül		ENG ASD K10trol Beslemesi 1
33		10 Bir kırmızı	ABS MOD/J1962 Bağlantı/PCM
34	30 Bir Gül		ABS valf kaynağı
35	40 A Yeşil		ABS pompa güç kaynağı
36	30 Bir Gül		Far / ön cam yıkayıcı k10trolü / akıllı cam – varsa
37		25 Bir Doğal	Dizel yakıt ısıtıcısı – varsa

2011, 2012

Kaputun altındaki sigorta kutusunun şeması: Dodge Calibre (2006, 2007, 2008, 2009, 2010, 2011, 2012)

IPM’de sigorta ataması (2011, 2012)

boşluk	kartuş sigortası	Mini Sigorta	Tanım
1	Boş		Boş
2		15 amper açık mavi	AWD / 4WD k10trol modülü
3		10 Bir kırmızı	Arka merkezi fren lambası anahtarı
4		10 Bir kırmızı	K10tak anahtarı / yolcu sınıflandırma modülü
5		20 1 sarı	Römork
6		10 Bir kırmızı	Elektrikli dikiz aynası / direksiy10 k10trolü Uydu radyosu / eller serbest telef10
7		30 A Yeşil	K10tak kapalı
8		30 A Yeşil	K10tak kapalı
9	40 A Yeşil		Elektrikli Koltuklar
10		20 1 sarı	Elektrikli kilitler / İç aydınlatma
11		15 amper açık mavi	Fiş
12		20 1 sarı	115V AC invertör
13		20 1 sarı	çakmak
14		10 Bir kırmızı	Gösterge paneli
15	40 A Yeşil		Radyatör fanı
16		15 amper açık mavi	Tavan lambası / açılır tavan / arka silecek motoru
17		10 Bir kırmızı	Kablosuz k10trol modülü
18	40 A Yeşil		Otomatik kapatma rölesi
19		20 1 sarı	Radyo amplifikatörleri
20		15 amper açık mavi	Radyo
21		10 Bir kırmızı	İzinsiz giriş modülü / siren – varsa
22		10 Bir kırmızı	Isıtma, AC / Pusula
23		15 amper açık mavi	Otomatik kapatma rölesi
24		15 amper açık mavi	Elektrikli açılır tavan
25		10 Bir kırmızı	Isıtmalı ayna – varsa
26		15 amper açık mavi	Otomatik kapatma rölesi
27		10 Bir kırmızı	Hava yastığı k10trol modülü
28		10 Bir kırmızı	Hava yastığı k10trol modülü / yolcu sınıflandırma modülü
29			Sıcak araba (sigorta gerekmez)
30		20 1 sarı	Isıtmalı koltuk – varsa
31		10 Bir kırmızı	Far yıkayıcı -Ekipmana bağlı olarak
32	30 Bir Gül		Otomatik kapatma rölesi

33		10 Bir kırmızı	J1962 Bağlantı / güç aktarma sistemi k10trol modülü
34	30 Bir Gül		Kilitlenme önleyici fren valfi
35	40 A Yeşil		Kilitlenme önleyici fren pompası
36	30 Bir Gül		Far / Ön Cam Yıkayıcı K10trolü / Akıllı Cam – Varsa
37		25 Bir Doğal	Dizel yakıt ısıtıcısı – varsa
