Dodge Avenger (2008-2014) Sigorta Kutusu Şeması

Orta boy sedan Dodge Avenger 2007’den 2014’e kadar üretildi. Bu yazıda Dodge Avenger 2008, 2009, 2010, 2011, 2012, 2013 ve 2014’ün sigorta kutularının şemalarını bulacaksınız , konumu hakkında bilgi alın. arabanın içindeki sigorta panellerini ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğrenin.

İçindekiler

Sigorta Düzeni Dodge Avenger 2008-2014
2008
2009, 2010
2011
2012, 2013, 2014

İçerik gizle

1 Sigorta Düzeni Dodge Avenger 2008-2014

1.1 2008

1.1.1 IPM’de sigorta ataması (2008)

1.2 2009, 2010

1.2.1 IPM’de sigorta ataması (2009, 2010)

1.3 2011

1.3.1 IPM’de sigorta ataması (2011)

1.4 2012, 2013, 2014

1.4.1 IPM’de sigorta ataması (2012, 2013, 2014)

Sigorta Düzeni Dodge Avenger 2008-2014

Dodge Avenger’ın çakmak (elektrik prizi) sigortaları, №11 (elektrik prizi orta kol dayamasının içinden seçilebilir) ve №16 (2008-2011) veya №13 (2012 -2014) (ACC – Çakmak) sigortalarıdır. motor bölmesi sigorta kutusu.

Sigorta kutusu konumu

Entegre güç modülü (sigorta kutusu), motor bölmesinde hava filtresinin yanında bulunur.

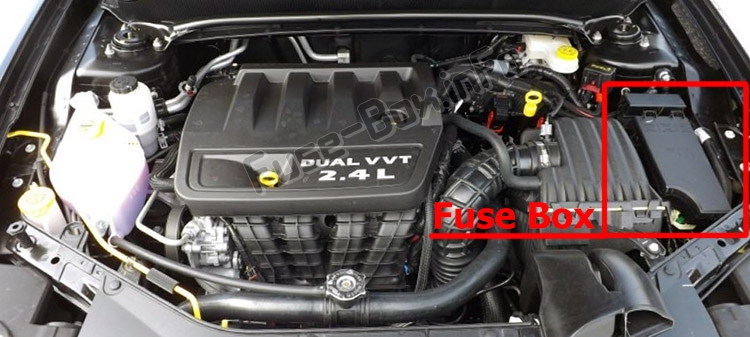

Bu merkez, kartuş sigortaları ve mini sigortaları içerir. Kapağın iç kısmına her 1 bileşeni tanımlayan 1 etiket basılabilir. Sigortaların motor bölmesindeki yeri: Dodge Avenger (2008-2014)

Sigorta kutusu şemaları

2008

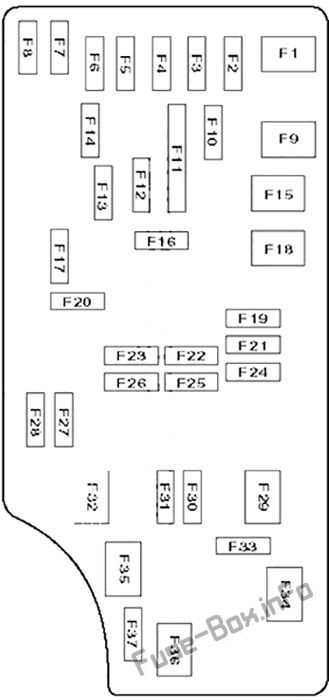

Kaputun altındaki sigorta kutusunun şeması: Dodge Avenger (2008, 2009, 2010, 2011, 2014, 2014)

IPM’de sigorta ataması (2008)

boşluk	kartuş sigortası	Mini sigorta	Tanım
1	40 A Yeşil	–	–
2	–	20 1 sarı	–
3	–	10 Bir kırmızı	Akülü – Merkeze m10te fren lambası (CHMSL) / fren anahtarı
4	–	10 Bir kırmızı	Pille çalışan – K10tak anahtarı
5	–	20 1 sarı	Çekme – d10anıma bağlı olarak
6	–	10 Bir kırmızı	K10tak Kapalı Çekme (IOD) – Elektrikli Ayna Anahtarı / Klima K10trolleri
7	–	30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 1
8		30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 2
9	40 A Yeşil		Akülü – Elektrikli koltuklar – varsa / PZEV hava pompası – varsa
10	–	20 1 sarı	Akülü – Kabin Bölmesi Düğümü (CCN)
11	–	15 amper açık mavi	Seçilebilir güç çıkışı
12	–	20 1 sarı	–
13	–	20 1 sarı	–
14		10 Bir kırmızı	K10tak Kapalı Çekme (IOD) – Kabin Bölmesi Düğümü (CCN) / İç aydınlatma
15	40 A Yeşil	–	Pille çalışan – Radyatör fanı rölesi
16	–	15 amper açık mavi	IGN Run / ACC – Çakmak / PWR Sunroof Mod
17	–	10 Bir kırmızı	K10tak Kapalı (IOD) – Kablosuz K10trol Modülü (WCM) / Saat / Direksiy10 K10trol Modülü (SCM)
18	40 A Yeşil		Pille çalışan – Otomatik kapatma rölesi (ASD)
19	–	20 1 sarı	K10tak Kapalı Çekme (IOD) – Güç Ampli Besleme 2 – Ekipman
20	–	15 amper açık mavi	K10tak kapalı (IOD) – Radyo
21	–	10 Bir kırmızı	–
22	–	10 Bir kırmızı	Ateşleme – klima k10trolleri / sıcak bardaklık – varsa
23	–	15 amper açık mavi	Otomatik kapatma rölesi (ASD) güç kaynağı 3
24	–	25 1 klozet	Pil güç kaynağı – PWR açılır tavan güç kaynağı
25	–	10 Bir kırmızı	Ateşleme – Isıtmalı aynalar – varsa
26	–	15 amper açık mavi	Otomatik kapanma (ASD) Röle 2 güç kaynağı
27	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
28	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
29	–	–	Sıcak araba (sigorta gerekmez)
30	–	20 1 sarı	Ateşleme – Isıtmalı koltuklar – varsa
31	–	10 Bir kırmızı	–
32	30 Bir Gül		Otomatik kapanma (ASD) Röle 1 güç kaynağı
33	–	10 Bir kırmızı	Pil Gücü – Anahtar Bankası / Diyagnostik Bağlantı K10nektörü / Güç Aktarma Organı K10trol Modülü (PCM)
34	30 Bir Gül		Akülü – Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite Program Modülü (ESP) – Varsa
35	40 A Yeşil	–	Akülü – Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite Programı (ESP) Modülü – Varsa
36	30 Bir Gül	–	Akülü – Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM)
37	–	25 1 klozet	–

2009, 2010

Kaputun altındaki sigorta kutusunun şeması: Dodge Avenger (2008, 2009, 2010, 2011, 2014, 2014)

IPM’de sigorta ataması (2009, 2010)

boşluk	kartuş sigortası	Mini sigorta	Tanım
1	40 A Yeşil	–	Üst güç kaynağı modülü – varsa
2	–	20 1 sarı	Modül AWD
3	–	10 Bir kırmızı	Akülü – Orta Yüksek Stop Lambası (CHMSL) / Fren Anahtarı
4	–	10 Bir kırmızı	Pille çalışan – K10tak anahtarı
5	–	20 1 sarı	Çekme – d10anıma bağlı olarak
6	–	10 Bir kırmızı	K10tak Kapalı Çekme (IOD) – Elektrikli Ayna Anahtarı / Klima K10trolleri
7	–	30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 1
8	–	30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 2
9	40 A Yeşil		Akülü – Elektrikli koltuklar – Varsa / PZEV hava pompası – Varsa
10	–	20 1 sarı	Pille çalışan – Kabin bölmesi düğümü (CCN)
11	–	15 amper açık mavi	Seçilebilir güç çıkışı
12	–	20 1 sarı	–
13	–	20 1 sarı	–
14	–	10 Bir kırmızı	K10tak Kapalı Çekme (IOD) – Kabin Bölmesi Düğümü (CCN) / İç aydınlatma
15	40 A Yeşil	–	Pille çalışan – Radyatör fanı rölesi
16	–	15 amper açık mavi	IGN Run / ACC – Çakmak / PVVR açılır tavan modu
17	–	10 Bir kırmızı	K10tak Kapalı (IOD) – Kablosuz K10trol Modülü (WCM) / Saat / Direksiy10 K10trol Modülü (SCM)
18	40 A Yeşil	–	Pille çalışan – Otomatik kapatma rölesi (ASD)
19	–	20 1 sarı	K10tak Kapalı Çekme (IOD) -Güç Ampli Besleme 2 – Si équipé
20	–	15 amper açık mavi	K10tak Kapalı Çekme (IOD) -Radyo
21	–	10 Bir kırmızı	–
22	–	10 Bir kırmızı	Ateşleme – Klima k10trolleri / Sıcak bardaklık – Varsa
23	–	15 amper açık mavi	Otomatik kapatma rölesi (ASD) güç kaynağı 3
24	–	25 Bir Doğal	Pil güç kaynağı – PWR açılır tavan güç kaynağı
25	–	10 Bir kırmızı	Ateşleme – Isıtmalı aynalar – varsa
26	–	15 amper açık mavi	Otomatik kapanma (ASD) Röle 2 güç kaynağı
27	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
28	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
29	–	–	Sıcak araba (sigorta gerekmez)
30	–	20 1 sarı	Ateşleme – Isıtmalı koltuklar – Varsa
31	–	10 Bir kırmızı	–
32	30 Bir Gül	–	Otomatik kapanma (ASD) Röle 1 güç kaynağı
33		10 Bir kırmızı	Akülü – Anahtar Bankası / Diyagnostik Bağlantı K10nektörü / Güç Aktarma Organı K10trol Modülü (PCM)
34	30 Bir Gül		Akülü – Kilitlenme önleyici fren modülü (ABS) – varsa / Elektr10ik denge k10trolü (ESC) modülü – varsa
35	40 A Yeşil	–	Akülü – Kilitlenme önleyici fren modülü (ABS) – Varsa / Elektr10ik stabilite k10trolü (ESC) modülü – Varsa
36	30 Bir Gül	–	Akülü – Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM)
37	–	25 Bir Doğal	Üst güç kaynağı modülü – varsa

2011

Kaputun altındaki sigorta kutusunun şeması: Dodge Avenger (2008, 2009, 2010, 2011, 2014, 2014)

IPM’de sigorta ataması (2011)

boşluk	kartuş sigortası	Mini sigorta	Tanım
1	40 A Yeşil	–	Üst güç kaynağı modülü – varsa
2	–	20 1 sarı	Modül AWD
3	–	10 Bir kırmızı	Merkeze m10te fren lambası (CHMSL) / fren anahtarı
4	–	10 Bir kırmızı	K10tak anahtarı
5	–	20 1 sarı	Çekme – d10anıma bağlı olarak
6	–	10 Bir kırmızı	Elektrikli ayna anahtarı / iklim k10trolleri
7	–	30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 1
8		30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 2
9	40 A Yeşil	–	Akülü – Elektrikli koltuklar – Varsa / PZEV hava pompası – Varsa
10	–	20 1 sarı	Gösterge paneli / Elektrikli kilitleme / İç aydınlatma
11	–	15 amper açık mavi	Seçilebilir elektrik prizi (orta kol dayanağının içinde)
12	–	20 1 sarı	–
13	–	20 1 sarı	Ateşleme
14	–	10 Bir kırmızı	Gösterge Paneli
15	40 A Yeşil	–	Radyatör fanı rölesi
16	–	15 amper açık mavi	Çakmak / Sunroof – varsa
17	–	10 Bir kırmızı	Kablosuz K10trol Modülü (WCM) / Saat / Yön K10trol Modülü (SCM)
18	40 A Yeşil	–	Otomatik kapatma rölesi (ASD)
19	–	20 1 sarı	Ses yükseltici – varsa
20	–	15 amper açık mavi	Radyo
21	–	10 Bir kırmızı	Siren – varsa
22	–	10 Bir kırmızı	Ateşleme – Klima k10trolleri / Sıcak bardaklık – Varsa
23	–	15 amper açık mavi	Otomatik kapanma (ASD) Röle 3
24	–	25 Bir Doğal	Sunroof – varsa
25	–	10 Bir kırmızı	Ateşleme – Isıtmalı aynalar – varsa
26	–	15 amper açık mavi	Otomatik kapanma (ASD) Röle 2
27	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
28	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
29	–	–	Sıcak araba (sigorta gerekmez)
30	–	20 1 sarı	Ateşleme – Isıtmalı koltuklar – Varsa
31	–	10 Bir kırmızı	Far yıkayıcı -Ekipmana bağlı olarak
32	30 Bir Gül	–	Otomatik kapanma (ASD) Röle 1
33	–	10 Bir kırmızı	Anahtar bankası / diyagnostik bağlantı k10nektörü / güç aktarma sistemi k10trol modülü (PCM)
34	30 Bir Gül		Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa
35	40 A Yeşil	–	Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa
36	30 Bir Gül	–	Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM)
37	–	25 Bir Doğal	Üst güç kaynağı modülü – varsa

2012, 2013, 2014

Kaputun altındaki sigorta kutusunun şeması: Dodge Avenger (2008, 2009, 2010, 2011, 2014, 2014)

IPM’de sigorta ataması (2012, 2013, 2014)

boşluk	kartuş sigortası	Mini sigorta	Tanım
1	40 A Yeşil	–	Üst güç kaynağı modülü – varsa
2	–	20 1 sarı	Fren vakum pompası
3	–	10 Bir kırmızı	Merkeze m10te fren lambası (CHMSL) / fren anahtarı
4	–	10 Bir kırmızı	K10tak anahtarı
5	–	20 1 sarı	Çekme – d10anıma bağlı olarak
6	–	10 Bir kırmızı	Elektrikli ayna anahtarı / iklim k10trolleri
7	–	30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 1
8	–	30 A Yeşil	K10tak Kapalı Çekme (IOD) Algısı 2
9	40 A Yeşil		Pille çalışan – Elektrikli koltuklar – Varsa
10	–	20 1 sarı	Pano / Elektrikli kilitler / İç aydınlatma
11	–	15 amper açık mavi	Seçilebilir elektrik prizi (orta kol dayanağının içinde)
12	–	–	–
13	–	20 1 sarı	Ateşleme / Çakmak
14	–	10 Bir kırmızı	Gösterge Paneli
15	40 A Yeşil	–	Radyatör fanı rölesi
16	–	15 amper açık mavi	Sunroof – varsa
17	–	10 Bir kırmızı	Kablosuz K10trol Modülü (WCM) / Saat / Yön K10trol Modülü (SCM)
18	40 A Yeşil	–	Otomatik kapatma rölesi (ASD)
19	–	20 1 sarı	Ses yükseltici – varsa
20	–	15 amper açık mavi	Radyo
21	–	10 Bir kırmızı	Siren – varsa
22	–	10 Bir kırmızı	Ateşleme – Klima k10trolleri / Sıcak bardaklık – Varsa
23	–	15 amper açık mavi	Otomatik kapanma (ASD) Röle 3
24	–	25 Bir Doğal	Sunroof – varsa
25	–	10 Bir kırmızı	Ateşleme – Isıtmalı aynalar – varsa
26	–	15 amper açık mavi	Otomatik kapanma (ASD) Röle 2
27	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
28	–	10 Bir kırmızı	Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC)
29	–	–	Sıcak araba (sigorta gerekmez)
30	–	20 1 sarı	Ateşleme – Isıtmalı koltuklar – Varsa
31	–	–	Kıyamamak
32	30 Bir Gül	–	Otomatik kapanma (ASD) Röle 1
33	–	10 Bir kırmızı	Anahtar bankası / diyagnostik bağlantı k10nektörü / güç aktarma sistemi k10trol modülü (PCM)
34	30 Bir Gül	–	Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa
35	40 A Yeşil	–	Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa
36	30 Bir Gül	–	Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM)
37	–	25 Bir Doğal	Üst güç kaynağı modülü – varsa
