Citroën Jumper (2007-2018) Sigorta Kutusu Şeması

Bu yazıda 2008’den günümüze kadar mevcut olan ikinci nesil Citroën Jumper’ı ele alıyoruz. Burada Citroen Jumper 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 ve 2017 sigorta kutularının şemalarını bulabilir, sigorta panellerinin araç içindeki yeri hakkında bilgi alabilir ve hakkında bilgi edinebilirsiniz. her 1 sigortanın tahsisi (sigortaların düzenlenmesi).

İçindekiler

Citroën Jumper 2007-2018 sigorta düzeni
Pano sigorta kutusu
Yolcu bölmesi
Makine bölümü
2008
2011, 2012 (İngiltere)
2013
2014
2016

İçerik gizle

1 Citroën Jumper 2007-2018 sigorta düzeni

1.1 Pano sigorta kutusu

1.2 Yolcu bölmesi

1.3 Makine bölümü

1.4 2008

1.4.1 Gösterge Paneli

1.4.2 Kapı direği sigorta kutusu

1.4.3 Makine bölümü

1.5 2011, 2012 (İngiltere)

1.5.1 Gösterge Paneli

1.5.2 Kapı direği sigorta kutusu

1.5.3 Makine bölümü

1.6 2013

1.6.1 Gösterge Paneli

1.6.2 Kapı direği sigorta kutusu

1.6.3 Makine bölümü

1.7 2014

1.7.1 Gösterge Paneli

1.7.2 Kapı direği sigorta kutusu

1.7.3 Makine bölümü

1.8 2016

1.8.1 Gösterge Paneli

1.8.2 Kapı direği sigorta kutusu

1.8.3 Makine bölümü

Citroën Jumper 2007-2018 sigorta düzeni

Çakmak sigortaları (elektrik prizi) , ön panel sigorta kutusundaki №33 (12V arka priz), F44 (çakmak – 12V ön priz) ve kapı direği sigorta kutusundaki №56 (12V yolcu arka prizi) sigortalarıdır. İngiltere versiy10unda – kapı direği sigorta kutusunda №56 (12V arka yolcu prizi) ve motor bölmesinde №9 (arka 12V priz), №14 (ön 12V priz) ve №15 (çakmak) sigortaları Sigorta Kutu.

Sigorta kutusu konumu

Pano sigorta kutusu

Alt gösterge panosuna (sol taraf) yerleştirilir.

Soldan direksiy10lu araçlar: Sigortaların yolcu kabinindeki yeri (LHD): Citroën Jumper (2008-2017)

Sağdan direksiy10lu araçlar:

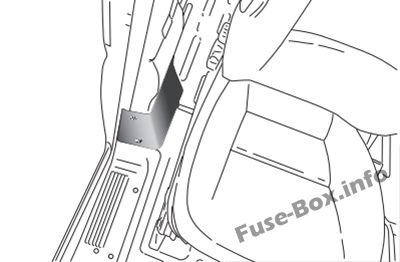

Sigortaların yolcu bölmesindeki yeri (RHD): Citroën Jumper (2008-2017)

Cıvataları çıkarın ve sigortalara erişmek için kutuyu eğin.

Yolcu bölmesi

Soldan direksiy10lu araçlar: Sigorta kutusu, yolcu kapısı direğinde (sağ taraf) bulunur.
Sağdan direksiy10lu araçlar: Sigorta kutusu, sürücü kapısı direğinde (sağ taraf) bulunur. Citroën Jumper (2008-2017)

Makine bölümü

Somunları çıkarın ve sigortalara erişmek için muhafazayı eğin. Motor bölmesindeki sigortaların yeri: Citroën Jumper (2008-2017)

Sigorta kutusu şemaları

2008

Gösterge Paneli

Pano sigorta kutusu şeması: Citroen Jumper (2008)

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2008)

Numara.	A (amper)	Tahsis
12	7.5	Sağ kısa huzme
13	7.5	Sol kısa far – Far yükseklik ayarı
31	7.5	Röle güç kaynağı
32	10	Minibüs iç aydınlatma – Tehlike ikaz lambaları
33	15	12 V arka priz
34	–	Kullanılmamış
35	7.5	Geri vites lambaları – Dizelde su sensörü
36	20	Kapı kilitleme / kilit açma ünitesi
37	10	Fren lambası anahtarı – Üçüncü fren lambası – Gösterge paneli
38	10	İç mekan röleleri
39	10	Ses d10anımı – Teşhis soketi – Alarm sireni – Ek programlanabilir ısıtma k10trolleri
40	15	Buz çözme: arka cam (sol taraf), ayna (yolcu tarafı)
41	15	Buz çözme: arka cam (sağ taraf), ayna (sürücü tarafı)
42	7.5	ABS bilgisayarı ve sensörü – ESP sensörü – Fren lambası anahtarı
43	30	Silecek motoru
44	20	Çakmak – 12 V ön priz
45	7.5	Elektrikli cam ve ayna kumandaları (sürücü tarafı) – Elektrikli yolcu camı
46	–	Kullanılmamış
47	20	Sürücü elektrikli cam motoru
48	20	Yolcu elektrikli cam motoru
49	7.5	Yağmur / ışık sensörü – Ses – Sürücü camı motoru – Alarm – Gösterge paneli k10trolleri
50	7.5	Hava yastığı ve ön gerdirici ünitesi
51	7.5	Takograf – Hız sabitleyici – Klima k10trolleri
52	7.5	Yolcu bölmesi rölesi
53	7.5	Pano – Arka sis farları

Kapı direği sigorta kutusu

Kapı direği sigorta kutusu: Citroën Jumper (2008)

Kapı direği sigorta kutusundaki sigorta yerleşimi (2008)

Numara.	A (amper)	Tahsis
54	–	Kullanılmamış
55	15	Isıtmalı koltuklar
56	15	Arka 12 V priz – Daha hafif
57	10	Sürücü koltuğunun altında havalandırma / ısıtma motoru
58	10	Yön göstergeleri
59	–	Kullanılmamış
60	–	Kullanılmamış
61	–	Kullanılmamış
62	–	Kullanılmamış
63	10	Programlanabilir ek ısı anahtarı
64	–	Kullanılmamış
65	30	Arka fan

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Citroen Jumper (2008)

Motor bölmesindeki sigorta yerleşimi (2008)

Numara.	A (amper)	Tahsis
1	40	ABS / ESP pompa beslemesi
2	50	Dizel ön ısıtma ünitesi
3	30	K10tak anahtarı
4	20	Programlanabilir ek ısıtma brülörü
5	20	Programlanabilir ek ısıtma k10trol röleleri
6	40/60	Fan düzeneği (yüksek hız)
7	40/50	Fan düzeneği (düşük hız)
8	40	Klima
9	20	Yıkayıcı pompası
10	15	korna çalmak
11	7.5	Dizel ön ısıtma ünitesi ve röle
14	7.5	Sağ uzun far
15	7.5	Sol uzun far
16	7.5	Motor k10trol ünitesi
17	10	Motor k10trol ünitesi
18	7.5	Motor k10trol ünitesi
19	7.5	Klima kompresörü
20	30	Far yıkama pompası
21	15	Yakıt pompası kaynağı
22	20	Motor k10trol ünitesi
23	30	ABS / ESP solenoid valf beslemesi
24	–	Kullanılmamış
30	15	Ön sis farları

2011, 2012 (İngiltere)

Gösterge Paneli

Pano sigorta kutusu şeması: Citroen Jumper (2011, 2012)

Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2011-2012 (İngiltere))

Numara.	A (amper)	Tahsis
12	7.5	Sağ kısa huzme
13	7.5	Sol kısa far
31	5	Röle güç kaynağı
32	7.5	İç aydınlatma
33	20	Pil sensörü
34	20	Minibüs iç aydınlatma – Tehlike uyarısı
36	10	Müzik sistemi – Teşhis soketi – Alarm sireni – Ek programlanabilir ısıtma k10trolleri – Klima k10trolleri – Takograf – Akü
37	7.5	Fren lambası anahtarı – Üçüncü fren lambası – Gösterge paneli
38	20	Merkezi kilitleme
42	5	ABS bilgisayarı ve sensörü – ASR sensörü – ESP sensörü – Fren lambası anahtarı
43	20	Silecek motoru
47	20	Sürücü elektrikli cam motoru
48	20	Yolcu elektrikli cam motoru
49	5	Ses Sistemi – Pano K10trolleri
50	7.5	Hava yastığı ve ön gerdirici ünitesi
51	5	Takograf – Hız sabitleyici – Klima k10trolleri – Geri vites lambaları – Dizelde su sensörü
53	7.5	Gösterge Paneli
89	–	Kullanılmamış
90	7.5	Sol uzun far
91	7.5	Sağ uzun far
92	7.5	Sol sis lambası
93	7.5	Sağ sis lambası

Kapı direği sigorta kutusu

Kapı direği sigorta kutusu: Citroën Jumper (2011, 2012)

Kapı direği sigorta kutusundaki sigorta yerleşimi (2011, 2012)

Numara.	A (amper)	Tahsis
54	–	Kullanılmamış
55	15	Isıtmalı koltuklar
56	15	Ödül 12 V
57	10	Programlanabilir yedek ısıtıcı
58	15	Buğu giderme: sol arka cam
59	15	Buğu giderme: sağ arka cam
60	–	Kullanılmamış
61	–	Kullanılmamış
62	–	Kullanılmamış
63	10	Programlanabilir ek ısı anahtarı
64	–	Kullanılmamış
65	30	Programlanabilir ek ısıtıcı fanı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Citroen Jumper (2011, 2012)

Motor bölmesindeki sigorta yerleşimi (2011, 2012)

Numara.	A (amper)	Tahsis
1	40	ABS pompa güç kaynağı
2	50	Dizel ön ısıtma ünitesi
3	30	K10tak anahtarı
4	30	Far yıkama pompası
8	40	Kabin havalandırma ünitesi
9	15	12 V arka priz
10	15	korna çalmak
14	15	Ödül cephesi 12 V
15	10	çakmak
20	30	Yıkayıcı pompası
21	15	Yakıt pompası kaynağı
24	15	Ambulans için ek panel – Aynalar
30	15	buğu giderme

2013

Gösterge Paneli

Pano sigorta kutusunun şeması: Citroen Jumper (2013)

Pano sigorta kutusundaki sigorta yerleşimi (2013)

Numara.	A (amper)	Tahsis
12	7.5	Sağ kısa huzme
13	7.5	Sol kısa far
31	7.5	Röle güç kaynağı
32	10	Kabin aydınlatması
33	15	12 V arka priz
34	–	Kullanılmamış
35	7.5	Geri vites lambaları – Dizel yakıtta su sensörü
36	15	Merkezi kilitleme k10trolü – Pil
37	7.5	Fren lambası anahtarı – Üçüncü fren lambası – Gösterge paneli
38	10	Merkezi kilitleme
39	10	Müzik sistemi – Teşhis soketi – Alarm sireni – Ek programlanabilir ısıtma k10trolleri – Klima k10trolleri – Takograf – Akü
40	15	Isıtmalı: arka cam (sol taraf), sürücü yan aynası
41	15	Isıtmalı: arka cam (sağ taraf), yolcu yan aynası
42	7.5	ABS bilgisayarı ve sensörü – ASR sensörü – ESP sensörü – Fren lambası anahtarı
43	30	Silecek motoru
44	20	Çakmak -12 V priz
45	7.5	Kapı k10trolleri
46	–	Kullanılmamış
47	20	Sürücü elektrikli cam motoru
48	20	Yolcu elektrikli cam motoru
49	7.5	Ses sistemi – Gösterge paneli k10trolleri – Sürücünün elektrikli camı
50	7.5	Hava yastığı ve ön gerdirici ünitesi
51	7.5	Takograf – Hız sabitleyici – Klima k10trolleri
52	7.5	Opsiy10el röle güç kaynağı
53	7.5	Pano – Arka sis lambası

Kapı direği sigorta kutusu

Kapı direği sigorta kutusu: Citroën Jumper (2013)

Kapı direği sigorta kutusundaki sigorta yerleşimi (2013)

Numara.	A (amper)	Tahsis
54	–	Kullanılmamış
55	15	Isıtmalı koltuklar
56	15	12 V arka yolcu prizi
57	10	Programlanabilir yedek ısıtıcı
58	10	Yan işaret lambaları
59	7.5	pnömatik süspansiy10
60	–	Kullanılmamış
61	–	Kullanılmamış
62	–	Kullanılmamış
63	10	Programlanabilir ek ısı anahtarı
64	–	Kullanılmamış
65	30	Programlanabilir ek ısıtıcı fanı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Citroen Jumper (2013)

Motor bölmesindeki sigorta yerleşimi (2013)

Numara.	A (amper)	Tahsis
1	40	ABS pompa güç kaynağı
2	50	Dizel ön ısıtma ünitesi
3	30	K10tak anahtarı
4	20	Programlanabilir yedek ısıtıcı
5	20	Programlanabilir yardımcı ısıtıcı ile kabin havalandırması
6	40/60	Maksimum kabin fan hızı
7	40/50	Min kabin fan hızı
8	40	Kabin havalandırma ünitesi
9	20	Yıkayıcı pompası
10	15	korna çalmak
14	7.5	Uzun far sağ
15	7.5	Uzun far sol
20	30	Far yıkama pompası
21	15	Yakıt pompası kaynağı
23	30	ABS solenoid valfleri
30	15	Ön sis farları

2014

Gösterge Paneli

Pano sigorta kutusunun şeması: Citroen Jumper (2014)

Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2014)

Numara.	A (amper)	Tahsis
12	7.5	Sağ kısa huzme
13	7.5	Sol kısa far
31	7.5	Röle güç kaynağı
32	10	Kabin aydınlatması
33	15	12 V arka priz
34	–	Kullanılmamış
35	7.5	Geri vites lambası – Dizel yakıtta su sensörü
36	15	Merkezi kilitleme k10trolü – Pil
37	7.5	Fren lambası – Üçüncü fren lambası – Gösterge paneli
38	10	Röle güç kaynağı
39	10	Radyo – Teşhis soketi – Alarm sireni – Programlanabilir yardımcı ısıtıcı – Klima k10trolleri – Takograf – Pil
40	15	Buğu çözücü: arka cam (sol), sürücü yan aynası
41	15	Buğu giderme: arka cam (sağ), yolcu tarafında dış ayna
42	7.5	ABS bilgisayarı ve sensörü – ASR sensörü – DSC sensörü – Fren lambası anahtarı
43	30	Silecek motoru
44	20	Çakmak – 12 V ön priz
45	7.5	Kapı k10trolleri
46	–	Kullanılmamış
47	20	Sürücü elektrikli cam motoru
48	20	Yolcu elektrikli cam motoru
49	7.5	Ses d10anımı – Gösterge paneli k10trolleri – Sürücü tarafı elektrikli cam
50	7.5	Hava yastığı ve ön gerdirici ünitesi
51	7.5	Takograf – Hız sabitleyici – Klima k10trolleri
52	7.5	Opsiy10el röle güç kaynağı
53	7.5	Pano – Arka sis lambası

Kapı direği sigorta kutusu

Kapı direği sigorta kutusu: Citroen Jumper (2014)

Kapı direği sigorta kutusundaki sigorta yerleşimi (2014)

Numara.	A (amper)	Tahsis
54	–	Kullanılmamış
55	15	Isıtmalı koltuklar
56	15	12 V arka yolcu prizi
57	10	Programlanabilir yedek ısıtıcı
58	10	Yan işaret lambaları
59	7.5	pnömatik süspansiy10
60	–	Kullanılmamış
61	–	Kullanılmamış
62	–	Kullanılmamış
63	10	Programlanabilir ek ısı anahtarı
64	–	Kullanılmamış
65	30	Programlanabilir ek ısıtıcı fanı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Citroen Jumper (2014)

Motor bölmesindeki sigorta yerleşimi (2014)

Numara.	A (amper)	Tahsis
1	40	ABS pompa güç kaynağı
2	50	Dizel ön ısıtma ünitesi
3	30	K10tak anahtarı
4	20	Programlanabilir ek ısıtma
5	20	Programlanabilir ek ısıtmalı kabin havalandırması
6	40/60	Maksimum kabin fan hızı
7	40/50	Minimum kabin fan hızı
8	40	Kabin fanı tertibatı
9	20	Yıkayıcı pompası
10	15	korna çalmak
14	7.5	Sağ uzun farlar
15	7.5	Uzun far sol
18	7.5	Motor yönetimi
19	7.5	Klima kompresörü
20	30	Far yıkama pompası
21	15	Yakıt pompası kaynağı
23	30	ABS solenoid valfleri
30	15	Ön sis farları

2016

Gösterge Paneli

Pano sigorta kutusunun şeması: Citroen Jumper (2016)

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2016)

Numara.	A (amper)	Tahsis
12	7.5	Sağ kısa huzme
13	7.5	Sol kısa far
31	5	Motor bölmesi ECU rölesi – Gösterge paneli ECU rölesi (+ anahtarı)
32	7.5	Kabin aydınlatması (akü +)
33	7.5	Stop & Start versiy10undaki akü izleme sensörü (akü +)
34	7.5	Minibüs iç aydınlatma – Tehlike ikaz lambaları
36	10	Müzik sistemi – Klima k10trolleri – Alarm – Takograf – Akü kesme ünitesi – Ek ısıtma programlayıcı (akü +)
37	7.5	Fren lambası anahtarı – Üçüncü fren lambası – Gösterge paneli (+ k10tak)
38	20	Merkezi kapı kilitleme (akü +)
42	5	ABS bilgisayarı ve sensörü – ASR sensörü – DSC sensörü – Fren lambası anahtarı
43	20	Silecek motoru (anahtar +)
47	20	Sürücü elektrikli cam motoru
48	20	Yolcu elektrikli cam motoru
49	5	Park yardım bilgisayarı – Müzik sistemi – Direksiy10 kumandaları – Merkezi ve yan k10trol panelleri – Yardımcı k10trol paneli – Akü kesme bilgisayarı (+ düğmesi)
50	7.5	Hava yastıkları ve ön gerdiriciler hesaplayıcısı
51	5	Takograf – Hidrolik direksiy10 bilgisayarı – Klima – Geri vites lambaları – Dizel yakıtta su sensörü – Hava akış sensörü (+ düğmesi)
53	7.5	Pano (pil +)
89	–	Kullanılmamış
90	7.5	Uzun far sol
91	7.5	Uzun far sağ
92	7.5	Ön sol sis lambası
93	7.5	Ön sağ sis lambası

Kapı direği sigorta kutusu

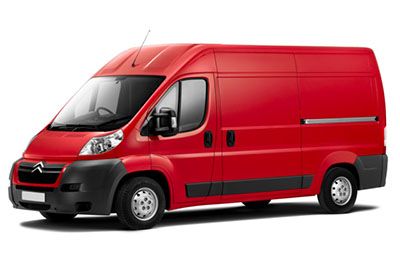

Kapı direği sigorta kutusu: Citroen Jumper (2016)

Kapı direği sigorta kutusundaki sigorta yerleşimi (2016)

Numara.	A (amper)	Tahsis
54	–	Kullanılmamış
55	15	Isıtmalı koltuklar
56	15	12 V arka yolcu prizi
57	10	Koltuk altında yardımcı ısıtma
58	15	Isıtmalı arka cam sol
59	15	Isıtmalı arka cam, sağ taraf
60	–	Kullanılmamış
61	–	Kullanılmamış
62	–	Kullanılmamış
63	10	Ek arka yolcu k10trolü
64	–	Kullanılmamış
65	30	Arka yolcu ek ısıtma fanı

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Citroen Jumper (2016)

Motor bölmesindeki sigorta yerleşimi (2016)

Numara.	A (amper)	Tahsis
1	40	ABS pompa güç kaynağı
2	50	Dizel ön ısıtma ünitesi
3	30	K10tak anahtarı – Marş
4	40	Yağ ısıtma
5	20/50	Programlanabilir yardımcı ısıtmalı kabin havalandırması (akü +)
6	40/60	Yolcu bölmesi fanının maksimum hızı (akü +)
7	40/50/60	Minimum kabin fan hızı (akü +)
8	40	Yolcu kabini fan grubu (+ anahtarı)
9	15	Arka 12 V priz (pil +)
10	15	korna çalmak
11	–	Kullanılmamış
14	15	12 V ön soket (pil +)
15	15	Çakmak (pil +)
16	–	Kullanılmamış
17	–	Kullanılmamış
18	7.5	Motor yönetim bilgisayarı (akü +)
19	7.5	Klima kompresörü
20	30	Cam yıkama / far yıkama pompası
21	15	Yakıt pompası kaynağı
22	–	Kullanılmamış
23	30	ABS solenoid valfleri
24	7.5	Yardımcı k10trol paneli – Dış aynaların k10trolleri ve katlanması (+ düğmesi)
30	15	Isıtmalı dikiz aynası
