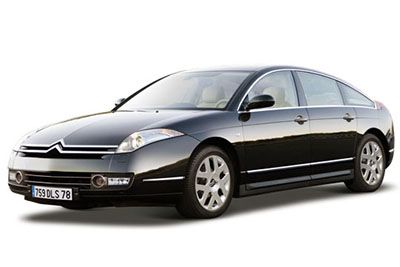

Citroën C6 2006’dan 2012’ye kadar üretildi. Bu yazımızda
Citroën C6 2006-2012 sigorta düzeni
Sigorta kutusu konumu
Gösterge panelinin altındaki sigortalara ulaşmak için:
1 – Eşya kapağını zorlamadan mümkün olduğunca geniş açınız.
2 – Kapağı mümkün olduğunca açabilmek için sağ tarafından çekin.
3 – Sigortalara erişmek için sigortalar ve saklama kapağı arasında bulunan koruyucu kaplamayı çıkarın.
Sigorta kutuları torpido gözünde bulunur.
Ön panelin altındaki sigortalara erişmek için torpido gözünü açın ve saklama kapağını çıkarın.
Sigorta kutusu şeması (gösterge panosu sigorta kutusu 1 (üst))
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 1
| Referans | gösterim | Bir işlev |
|---|---|---|
| G29 | 5 1 | Deflasy10 algılama – 6 CD için değiştirici |
| G30 | 5 1 | teşhis soketi |
| 31 | 5 1 | Hedefe göre telematik |
| G32 | 25 1 | amplifikatör |
| G33 | 10 A | Hidrolik süspansiy10 sistemi |
| G34 | 15 1 | Otomatik vites |
| G35 | 15 1 | Isıtmalı ön yolcu koltuğu |
| G36 | 15 1 | Isıtmalı sürücü koltuğu |
| 37 | – | – |
| G38 | 30 1 | Elektrikli sürücü koltuğu |
| G39 | – | – |
| 40 | 30 1 | Elektrikli yolcu koltuğu |
Sigorta kutusu şeması (gösterge tablosu sigorta kutusu 2 (alt))
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 2
| Referans | gösterim | Bir işlev |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | 5 1 | Hava yastıkları |
| F4 | 10 A | Fren sistemi – Aktif kaput – Hız sabitleyici / hız sınırlayıcı – Fotokromik dikiz aynası – Teşhis soketi – Çok f10ksiy10lu ekran eğim motoru |
| F5 | 30 1 | Ön cam – Sunroof |
| F6 | 30 1 | Arka cam |
| F7 | 5 1 | Güneşlik aydınlatması – Torpido gözü aydınlatması – İç aydınlatma – Arka çakmak |
| F8 | 20 1 | Direksiy10 simidi k10trolleri – Ekran – Pencerelerin açılması (Mikro iniş) – Alarm – Radyo |
| F9 | 30 1 | Ön çakmak |
| F10 | 15 1 | Starter Röle Ünitesi – Römork Röle Ünitesi |
| F11 | 15 1 | Direksiy10 kilidi |
| F12 | 15 1 | Sürücü ve ön yolcu emniyet kemeri uyarı ışığı – Camların açılması (Mikro alçaltma) – Elektrikli koltuklar – Park yardımı – JBL ses sistemi |
| F13 | 5 1 | Aktif kaput – Yağmur ve ışık sensörü – Ön cam sileceği – Motor rölesi güç kaynağı |
| F14 | 15 1 | Şeritten çıkma uyarı sistemi – Klima – Gösterge paneli – Baş üstü gösterge ekranı – Hava yastıkları – Bluetooth® (eller serbest kiti) – BHI rölesi |
| 15 | 30 1 | Merkezi kilitleme – Çocuk güvenliği |
| F 16 | SHUNTER | – |
| F17 | 40 1 | Havalandırma |
Sigorta kutusu konumu
Motor bölmesi sigorta kutusuna erişmek için her 1 vidayı 1/4 tur gevşetin.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Referans | gösterim | Bir işlev |
|---|---|---|
| F1 | 20 1 | Motor ECU – Soğutma Fanı |
| F2 | 15 1 | korna çalmak |
| F3 | 10 A | Ekran yıkama pompası |
| F4 | 20 1 | Far yıkayıcılar |
| F5 | 15 1 | Ön Isıtma – Enjeksiy10 (Dizel) |
| F6 | 10 A | Fren sistemi |
| F7 | 10 A | Otomatik vites |
| F8 | 20 1 | Giriş |
| F9 | 10 A | Aktif motor kaputu – Çift f10ksiy10lu xen10 yönlü farlar |
| F10 | 30 1 | Enjektörler – Ateşleme bobini – Motor ECU’su – Yakıt beslemesi (Dizel) |
| F11 | 40 1 | Klima (fan) |
| F12 | 30 1 | silecek |
| F13 | 40 1 | BSI |
| F14 | – |
Sigorta kutusu konumu
Sigorta kutuları bagajda sol çamurluk kaplamasının altında bulunur
Erişmek için : 1. Döşemeyi sol taraftaki kenara çekin.
2. Sigorta kutusuna bağlanan elektrik kablolarını kenara çekin.
3. Sigorta kutusunu açın.
Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Referans | gösterim | Bir işlev |
|---|---|---|
| F1 | 15 1 | Yakıt kapağı |
| F2 | – | – |
| F3 | – | – |
| F4 | 15 1 | Hıza duyarlı arka spoyler (spoiler) |
| F5 | 40 1 | Isıtmalı arka cam |
| G36 | 15A/25A | Arka sol elektrikli ısıtmalı koltuk (Lounge Paketi) / oturma sırası |
| 37 | 15A/25A | Sağ arka elektrikli ısıtmalı koltuk (Lounge Paketi) / oturma sırası |
| G38 | 30 1 | Elektrikli arka koltuk ayarları (Lounge Paketi) |
| G39 | 30 1 | Çakmak – Arka aksesuar prizi |
| 40 | 25 1 | Elektrikli park freni |
