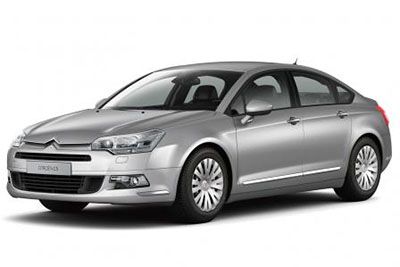

Bu yazıda, 2007’den 2017’ye kadar üretilen ikinci nesil Citroën C5’i (RD / TD) ele alıyoruz. Burada
Citroën C5 2008-2017 sigorta düzeni
Sigorta kutusu konumu
Saklama kutusunu tamamen açın, ardından yatay olarak sıkıca çekin, alttan keskin 1 şekilde çekerek trimi çıkarın.
Erişmek için torpido gözünü açın ve ardından saklama kapağını çıkarın.
Sigorta kutusu şeması (gösterge tablosu sigorta kutusu A (üst))
Gösterge tablosundaki A sigorta kutusundaki sigortaların atanması
| Numara. | gösterim | Bir işlev |
|---|---|---|
| G29 | – | Kullanılmamış |
| G30 | 5 1 | Isıtmalı dış aynalar |
| G31 | 5 1 | Yağmur ve güneş ışığı sensörü |
| G32 | 5 1 | Emniyet kemeri takılı değil uyarı lambaları |
| G33 | 5 1 | Elektrokromik aynalar |
| G34 | 20 1 | Sunroof (sedan) |
| G35 | 5 1 | Yolcu kapısı aydınlatması – Yolcu kapısı aynalarının ayarlanması |
| G36 | 30 1 | Elektrikli bagaj kapağı (Tourer) |
| G37 | 20 1 | Isıtmalı ön koltuklar |
| G38 | 30 1 | Elektrikli sürücü koltuğu |
| G39 | 30 1 | Yolcu elektrikli koltuğu – Hi-Fi amplifikatörü |
| G40 | 3 A | Römork röle ünitesi için güç kaynağı |
Sigorta kutusunun şeması (gösterge panelindeki sigorta kutusu B)
Gösterge tablosundaki B sigorta kutusundaki sigortaların yerleşimi
| Numara. | gösterim | Bir işlev |
|---|---|---|
| G36 | 15 1 | 6 ileri otomatik şanzıman |
| G36 | 5 1 | 4 vitesli otomatik şanzıman |
| G37 | 10 A | Gündüz sürüş farları – Teşhis soketi |
| G38 | 3 A | DSC / ASR |
| G39 | 10 A | Hidrolik süspansiy10 |
| G40 | 3 A | DUR anahtarı |
Sigorta kutusu şeması (ön panel sigorta kutusu C (alt))
Gösterge tablosundaki C sigorta kutusundaki sigorta yerleşimi
| Numara. | gösterim | Bir işlev |
|---|---|---|
| F1 | 15 1 | Arka camın silinmesi (Tourer) |
| F2 | 30 1 | Kilitleme ve süper kilitleme röleleri |
| F3 | 5 1 | Hava yastıkları |
| F4 | 10 A | Otomatik şanzıman – Ek ısıtma ünitesi (Dizel) – Elektrokromik aynalar |
| F5 | 30 1 | Ön cam – Sunroof – Yolcu kapısı aydınlatması – Yolcu kapısı ayna ayarı |
| F6 | 30 1 | Arka cam |
| F7 | 5 1 | Makyaj aynası aydınlatması – Torpido gözü aydınlatması – İç aydınlatmalar – Torç (Tourer) |
| F8 | 20 1 | Radyo – CD değiştirici – Direksiy10 simidi k10trolleri – Ekran – Düşük şişirme algılama – Elektrikli marş ECU |
| F9 | 30 1 | Çakmak – Ön 12 V priz |
| F10 | 15 1 | Alarm – Direksiy10 simidi k10trolleri, ışıklar, sinyalizasy10 ve silecek kolları |
| F11 | 15 1 | Düşük akım hırsızlık önleme anahtarı |
| F12 | 15 1 | Elektrikli sürücü koltuğu – Gösterge paneli – Takılı olmayan emniyet kemeri uyarı lambaları – Klima kumandaları |
| F13 | 5 1 | Motor röle ünitesi – Hidrolik süspansiy10 pompası kesme rölesi – Hava yastığı ECU güç kaynağı |
| F14 | 15 1 | Yağmur ve güneş ışığı sensörü – Park sensörleri – Elektrikli yolcu koltuğu – Römork rölesi – HI-FI amplifikatör k10trol ünitesi – Bluetooth sistemi – Şeritten çıkma uyarı sistemi |
| F15 | 30 1 | Kilitleme ve süper kilitleme röleleri |
| F17 | 40 1 | Isıtmalı arka cam – Isıtmalı dış aynalar |
| v | SHUNTER | PARK ŞANTI |
Sigorta kutusu konumu
veya (ve diğer)
Motor bölmesi sigorta kutusuna erişmek için her 1 vidayı 1/4 tur gevşetin.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | gösterim | Bir işlev |
|---|---|---|
| F1 | 20 1 | Motor ECU’su |
| F2 | 15 1 | korna çalmak |
| F3 | 10 A | Ekran yıkama pompası |
| F4 | 10 A | Far yıkama pompası |
| F5 | 15 1 | Motor aktüatörleri |
| F6 | 10 A | Hava akış ölçer – Yön lambaları – Teşhis soketi |
| F7 | 10 A | Otomatik vites kolu kilidi – Hidrolik direksiy10 |
| F8 | 25 1 | marş |
| F9 | 10 A | Debriyaj anahtarı – Durdurma anahtarı |
| F10 | 30 1 | Motor Aktüatörleri / Aktüatör Motorları |
| F11 | 40 1 | Klima fanı |
| F12 | 30 1 | Ön cam silecekleri |
| F13 | 40 1 | BSI güç kaynağı (k10tak açık) |
| F14 | 30 1 | – |
| F15 | 10 A | Uzun far sağ |
| F 16 | 10 A | Sol uzun far |
| F17 | 15 1 | Sağ kısa farlar |
| F18 | 15 1 | Sol kısa farlar |
| F19 | 15 1 | Motor Aktüatörleri / Aktüatör Motorları |
| F20 | 10 A | Motor Aktüatörleri / Aktüatör Motorları |
| F21 | 5 1 | Motor Aktüatörleri / Aktüatör Motorları |
Akü üzerindeki sigortalar
Akü üzerinde bulunan sigorta kutusuna erişmek için kapağı ayırın ve çıkarın.
| Numara. | gösterim | Bir işlev |
|---|---|---|
| F6 | 25 1 | 12 V arka priz (maksimum güç: 100 W) |
| F7 | 15 1 | Sis farları |
| F8 | 20 1 | Ek brülör (Dizel) |
| F9 | 30 1 | Elektrikli park freni |
